Deurluik en slotcilinder achterzijde
In de zwenkhendel aan de achterkant van het laadstation zit een sluitcilinder van hetzelfde
type.
Om de achterste apparaatdeur te openen, draai de afgebogen zwenkhendel naar binnen. De
deur kan nu worden geopend. Aan de linkerkant verbindt de aardingskabel het deurluik en de
behuizing.
Ga bij het sluiten van de deur in omgekeerde volgorde te werk. Draai de zwenkhefbomen
naar buiten en vergrendel het deurluik.

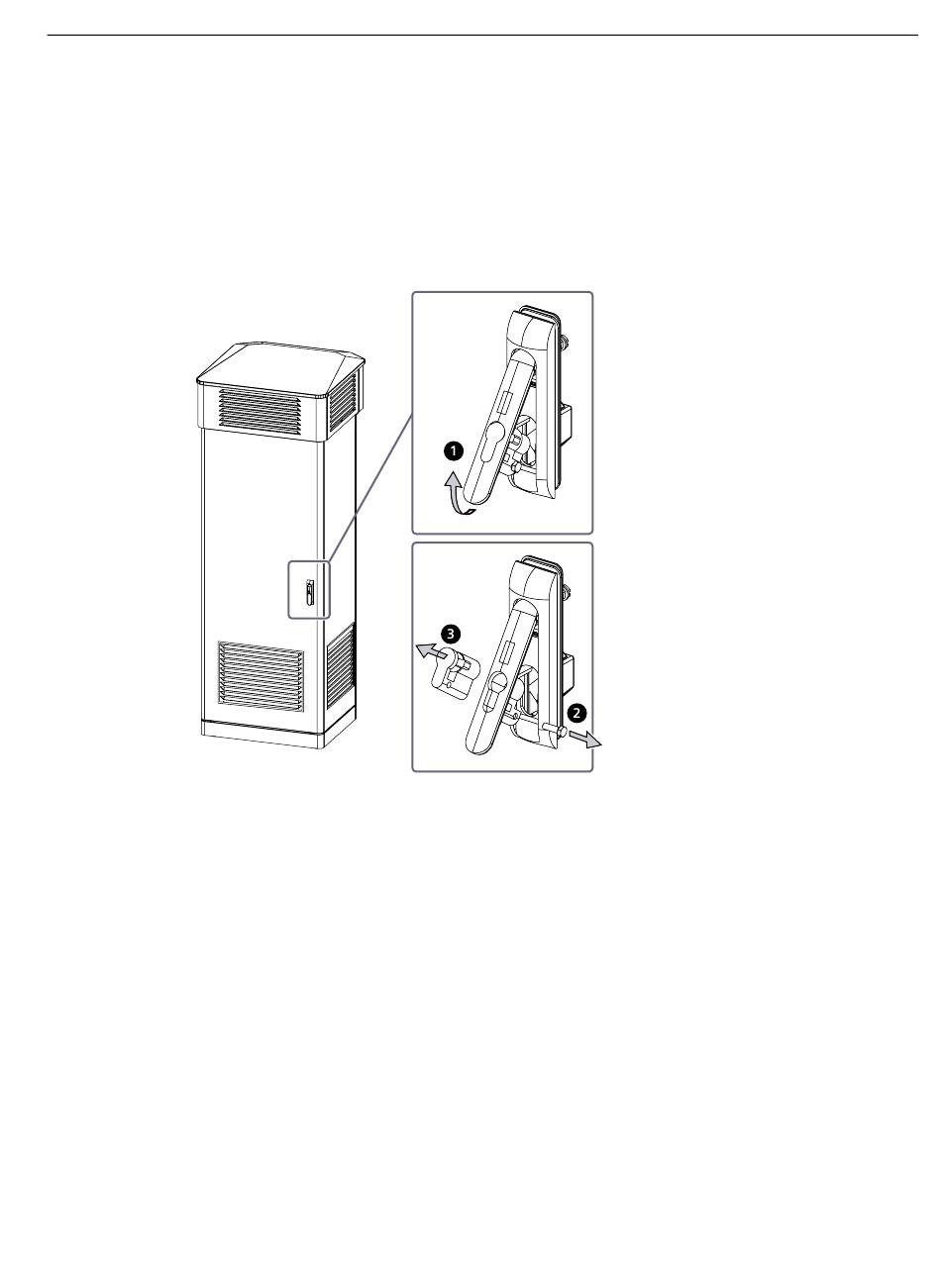

Afbeelding 3-15 Slotcilinder achterzijde
Om het Industrial Security-concept in stand te houden, vervangt u de meegeleverde
slotcilinder door een eigen standaard halfcilinder (10/30) conform DIN 18252.
1. Ontgrendel de hendel om hem af te buigen.
2. Verwijder de bevestigingsschroef in de naar buiten bewogen hendel.
3. Neem de slotcilinder weg.
Monteer de eigen slotcilinder in omgekeerde volgorde. Het maximale koppel van de
bevestigingsschroef is 2,5 Nm.
3.5.10
Bedieningspaneel
Het bedieningspaneel is de zwarte glazen eenheid aan de voorkant van het laadstation.
Afhankelijk van de versie zijn de volgende apparaten geïntegreerd in het bedieningspaneel:
• het touchscreen
• de noodstopschakelaar
• de AC-laadaansluiting
• de creditcardlezer
• de RFID-lezer
SICHARGE D
Bedieningshandleiding, 06/2024, A5E53743518-AD
3.5 Weergave- en bedieningselementen
Beschrijving
53
