Toepassing
De AK-CH 650A is een regelaar voor water chillers en regelt de
capaciteitsregeling van max. 8 compressoren in twee groepen
en capaciteitsregeling van een lucht gekoelde condensors op
indirecte systemen.
Naast de capaciteitsregeling, kan de AK-CH 650A ook pompen etc.
regelen.

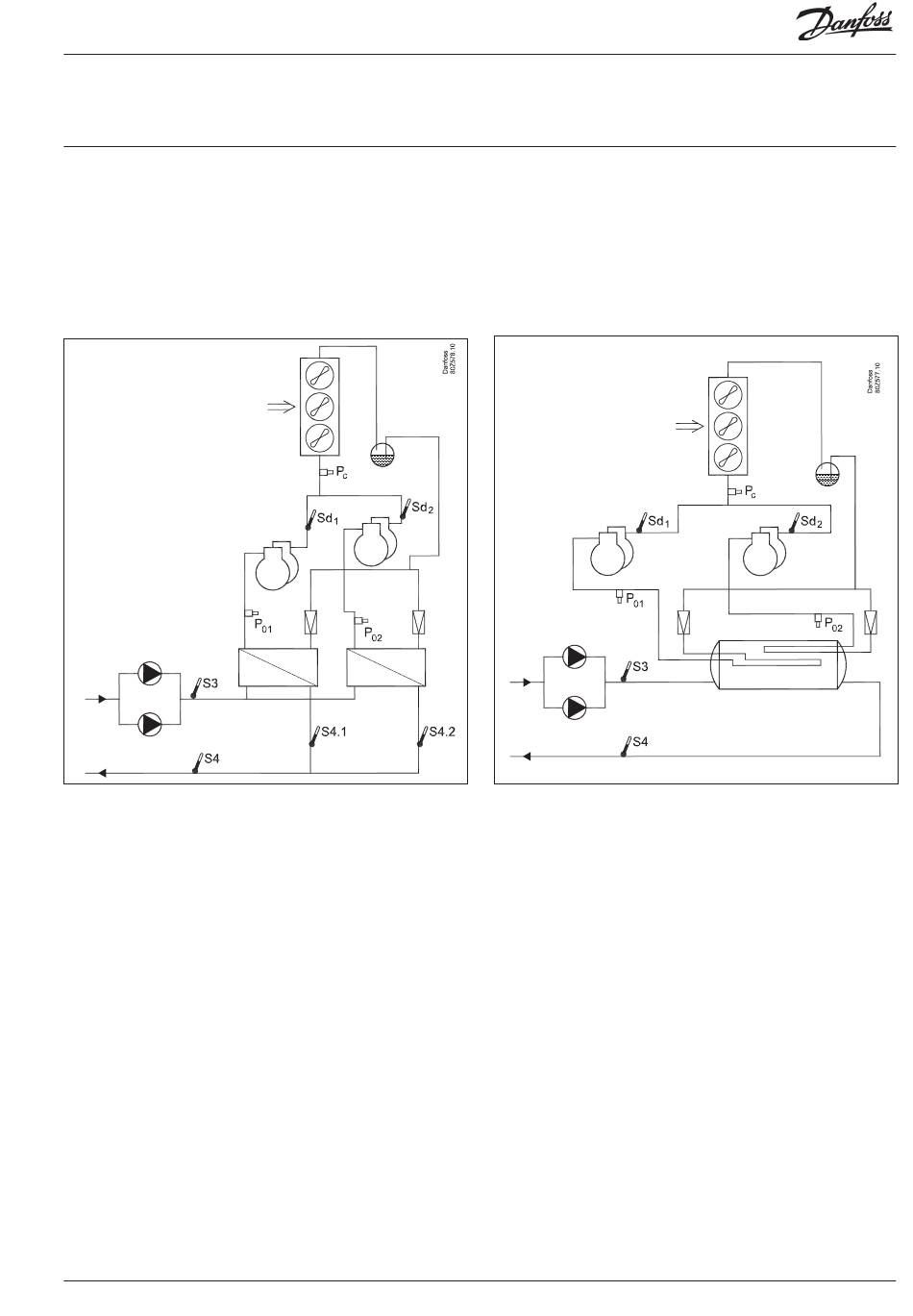

De regelaar gebruikt de volgende signalen voor de regeling/be-
waking:
S4
Aanvoertemperatuur (regelsignaal)
S3
Retourtemperatuur
P0.1, P0.2
Zuigdruk
Pc
Condensatiedruk
Sc3
Buitentemperatuur
S4.1, S4.2
Vorstbeveiliging
Flow switch
Vorstbeveiliging/ pomp te veranderen
Sd.1, Sd.2
Persgastemperatuur (bewaking)
Ss.1, Ss.2
Zuiggastemperatuur (uitlezing)
De compressorcapaciteit wordt geregeld door de aanvoertempe-
ratuur S4 en de zuigdruk P0 als vorstbeveiliging. De condensorca-
paciteit wordt geregeld door de condensatiedruk Pc of tempera-
tuursensor S7.
Als het systeem een condensor heeft voor elke zuiggroep, moet
de condensorcapaciteit extern worden geregeld, bijv. door twee
AK-PC 530 regelaars.
Als het systeem droge koelers en warmteterugwinning heeft,
moet het extern worden geregeld, bijv. door een AK-PC 420.
Het hoofdstuk over condensorregeling bevat enkele voorbeelden.
AK-CH 650A
1. Introductie
Capaciteitsregeling RS8GK310 © Danfoss 08-2015
Onderstaand in het kort de verschillende functies:
- Capaciteitsregeling tot 8 compressoren (2x4)
- max. 3 cap. kleppen per compr.
- Frequentieregeling van 2 compressoren
- Tot 6 beveiligingsingangen per compressor
- capaciteitsbegrenzing voor het minimaliseren van belastingpie-
ken
- Regeling van 2 pompen met automatische draaitijdegalisatie
- Frequentieregeling van 2 pompen
- Start/stop signaal voor inspuiting in verdamper
- Ontdooiregeling met stop op tijd of temperatuur (koelkasten)
- Bewaking van hoge druk / lage druk / persgastemperatuur
- Vorstbeveiliging
- Capaciteitsregeling tot 8 ventilatoren
- Vlottende condensordrukregeling met behulp van buitentempe-
ratuur
- Warmteterugwinningsfunctie
- Stappenregeling, frequentieregeling of een combinatie
- Bewaking van ventilatoren
- Alarmen kunnen zowel direct van de regelaar of via de datacom-
municatie worden uitgelezen
- Alarmen worden weergegeven in tekstvorm zodat deze eenvou-
dig te begrijpen zijn.
- Plus een aantal functies die volledig los zijn van de regeling,
zoals alarm-, thermostaat- en pressostaatfuncties en spannings-
ingangen.
SW = 1.8
