Capaciteitsregelaar voor waterchiller met twee zuiggroepen
Inhoudsopgave
Con guratie - vervolg

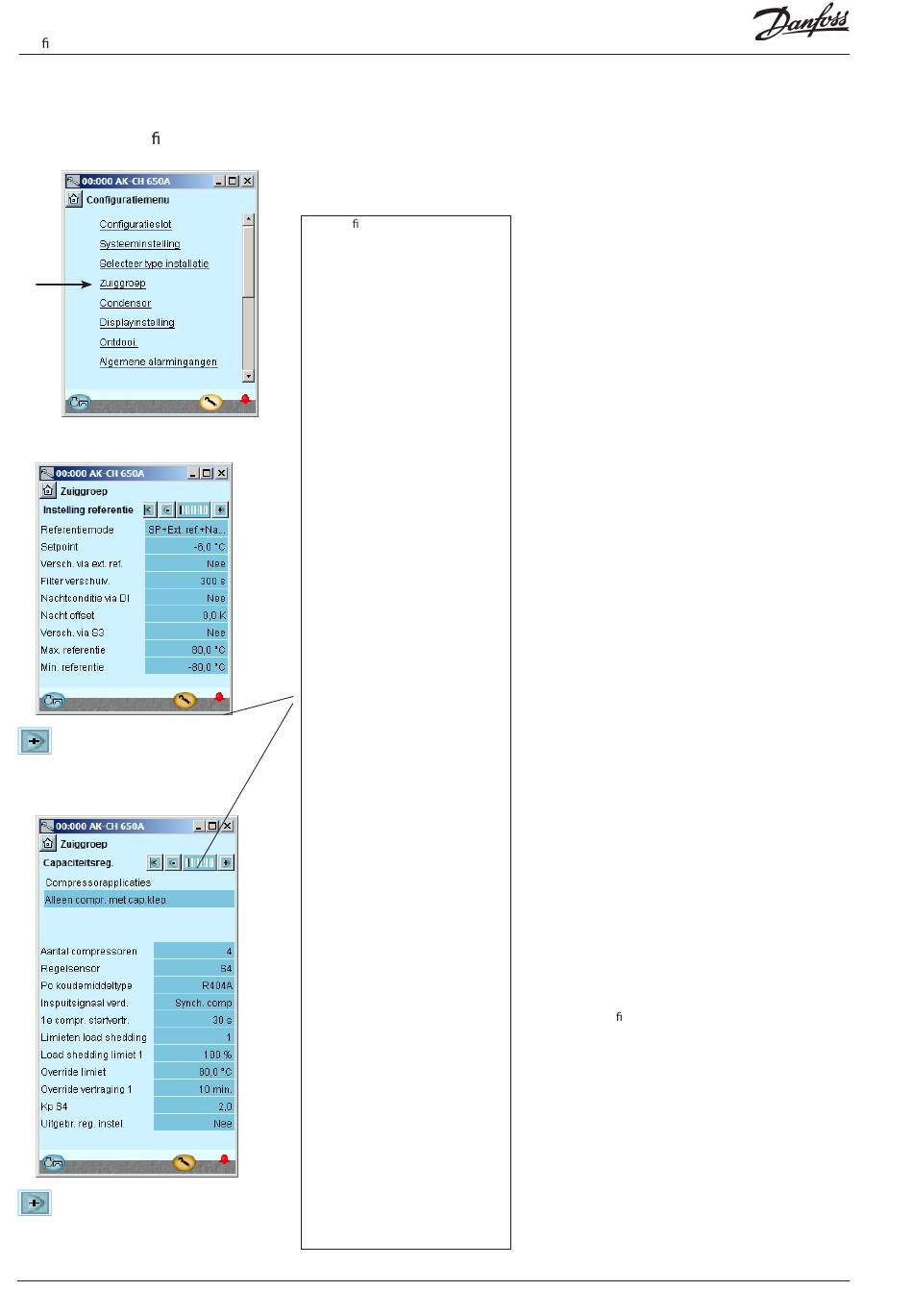

Instellen compressorregeling
1. Ga naar het con guratiemenu
2. Selecteer 'Zuiggroep'
3. Instellen waarden
voor zuigdrukreferentie
Druk op de '+' knop om naar de
volgende pagina te gaan.
4. Instellen waarden capaciteitsre-
geling
Druk op de '+' knop om naar de
volgende pagina te gaan.
52
Het con guratiemenu in Service
Tool ziet er nu anders uit. Het geeft
de mogelijke instellingen weer voor
het geselecteerde type installatie.
Voor ons voorbeeld selecteren we:
Setpoint = 2°C
De instellingen kunt u links zien.
Er zijn meerdere pagina's.
De zwarte balk laat zien welk van de
pagina's nu is weergegeven.
Beweeg tussen de pagina's door de
+ en – toetsen te gebruiken.
Voor ons voorbeeld selecteren we:
- 4 compressoren
- S4 als regelsignaal
- Koudemiddel R404A
De instellingen zijn links te zien.
Capaciteitsregeling RS8GK310 © Danfoss 08-2015
Hieronder vindt meer informatie over de verschillende instel-
lingen.
Het nummer refereert aan het nummer en de afbeelding in de
linkerkolom.
3 – Referentiemode
Verschuiving van de zuigdruk op basis van externe signa-
len
0: Referentie = setpoint + nachtverschuiving + verschui-
ving van extern 0-10V signaal
1: Referentie = setpoint + verschuiving van Po optimalisa-
tie + nachtverschuiving
Setpoint (-80 tot +30°C)
Setpoint van gewenste zuigdruk in °C
Verschuiving via externe referentie
Selecteer of een extern 0-10V referentiesignaal gewenst is
Verschuiving bij max. signaal (-100 tot +100 °C)
Verschuiving van referentie bij maximaal extern signaal
Verschuiving bij min. signaal (-100 tot +100 °C)
Verschuiving van referentie bij minimaal extern signaal
Filter verschuiving (10 - 1800 Sec)
Filter voor verschuiving van referentie, een hogere waarde
geeft een langzamere verschuiving
Nachtconditie via DI
Selecteer of een digitale ingang gewenst is voor active-
ring van de nachtconditie. Dag/nachtregeling kan ook via
een intern schema of via de datacommunicatie worden
geregeld.
Nachtverschuiving (-25 tot +25 K)
Verschuiving van de zuigdruk bij een actief nachtsignaal
(K)
Verschuiving via S3
Verschuiving van referentie op basis van het S3 signaal
(De functie is alleen relevant als de sensor van de regelaar
is ingesteld op S4. Als hij op S3 wordt ingesteld, vervalt de
verschuivingsfunctie.)
Tref S3 verschuiving
S3 temperatuur waarbij er geen verschuiving is.
K1 S3 verschuiving
Stel de grootte van de wijziging in voor de referentie wan-
neer de S3 temperatuur 1 graad afwijkt van de instelling.
(-10 tot 10K)
Max. referentie (-50 tot +80 °C)
Maximale toelaatbare referentie voor de zuigdruk
Min. referentie (-80 tot +25 °C)
Minimale toelaatbare referentie voor de zuigdruk
4 – Compressorapplicaties
Selecteer de gewenste applicatie
Aantal compressoren
Stel het aantal compressoren in
Aantal capaciteitskleppen
Stel het aantal capaciteitskleppen in per compressor (0 – 3)
Regelsensor
Selecteer P0 of S4
Po koudemiddeltype
Selecteer het gebruikte koudemiddel
Po koudemiddelfactor K1, K2, K3
Wordt alleen gebruikt als het koudemiddeltype op
'Gebruiker gede nieerd' staat
Inspuitsignaal verdamper 1 (2)
Als de functie wordt geselecteerd, kan de inspuiting op 2
manieren met de compressorregeling worden gecoördi-
neerd:
Geen synchronisatie
Synchronisatie: hierbij is het signaal aan als slechts één
compressor in bedrijf is.
Freq.reg. min. snelh. (0.5 – 60 Hz)
Mimimum toegestane snelheid voordat de frequentierege-
laar wordt gestopt
Freq.reg. startsnelh. (20 – 60 Hz)
Minimum snelheid voor start van frequentieregelaar
(Moet hoger worden ingesteld dan 'Freq. reg. min. snel-
heid')
Freq.reg. max. snelh. (40 – 120 Hz)
Maximale toegestane snelheid voor de compressor
