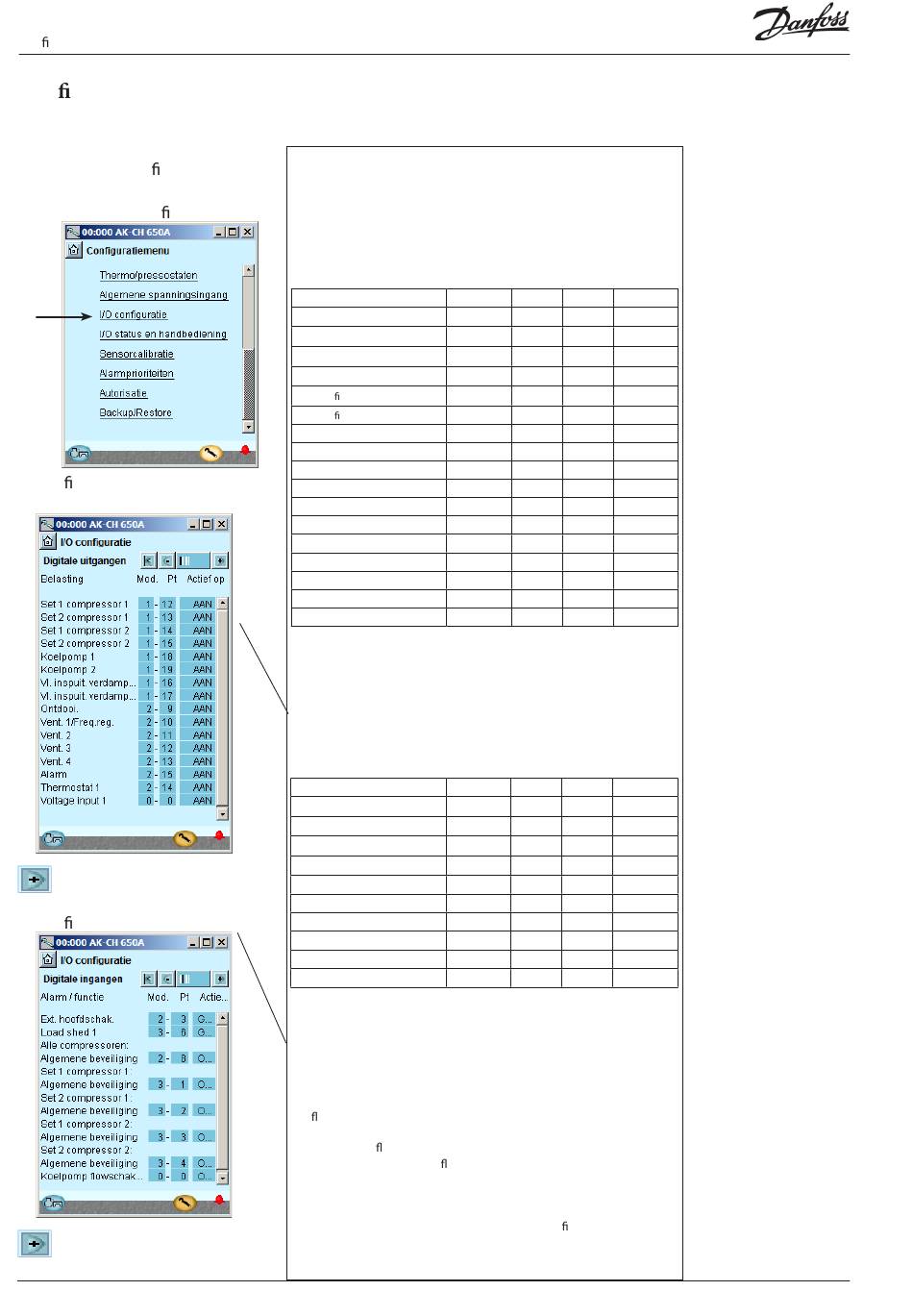

Con guratie - vervolg
Con guratie in- en uitgan-
gen
1. Ga naar het con guratiemenu
2. Selecteer I/O con guratie
3. Con guratie van Digitale uitgan-
gen
Druk op de '+' knop om naar de
volgende pagina te gaan.
4. Con guratie Digitale ingangen
Druk op de '+' knop om naar de
volgende pagina te gaan.
62
De volgende schermen zijn afhankelijk van eerder gemaakte selecties.
De schermen geven weer welke aansluitingen nodig zijn voor de
eerder gemaakte selecties.
• Digitale uitgangen
• Digitale ingangen
• Analoge uitgangen
• Analoge ingangen
Belasting
Compressor 1 (groep A no. 1)
Compressor 2 (groep B no. 1)
Compressor 3 (groep A no.2)
Compressor 4 (groep B no. 2)
Vloeisto nsp. in verdamper 1
Vloeisto nsp. in verdamper 2
Pomp 1
Pomp 2
Ventilator 1
Ventilator 2
Ventilator 3
Ventilator 4
Ontdooiing
Mach. kamer vent.
Alarm
!!! Het alarm is geïnverteerd, zodat we een alarm hebben als de voeding
van de regelaar valt.
We stellen de digitale uitgangen in door in te stellen op welke module
en op welk punt (op deze module) de bewuste functie is aangesloten.
Verder selecteren we ook voor iedere uitgang of de belasting actief is in
de positie 'AAN' of 'UIT' .
Functie
Externe hoofdschak.
strom. schakelaar, brine
Compressor 1 algem. beveil.
Compressor 2 algem. beveil.
Compressor 3 algem. beveil.
Compressor 4 algem. beveil.
Cap. begrenzing
We stellen de digitale ingangen in door in te stellen op welke module
en op welk punt (op deze module) de bewuste functie is aangesloten.
Verder selecteren we ook voor iedere ingang of de functie actief is in
de positie 'Open' of 'Gesloten' .
Er is 'Open' geselecteerd voor alle beveiligingscircuits. Dit betekend
dat onder normale omstandigheden het contact is gesloten en er pas
een alarm optreedt als het contact verbroken wordt.
De owschakelaar van de pomp wordt hier voor vorstbeveiliging
gebruikt. Dit houdt in dat alle compressoren worden stopgezet bij
ontoereikende ow.
De onderinstelling voor de owschakelaar van de pomp is hier inge-
steld op 0-0, maar op het scherm voor de dagelijkse gebruiker levert
dit onjuiste informatie op.
Dit kan worden gecorrigeerd door de dedrading naar een beschik-
bare ingang te herhalen en vervolgens deze te de niëren in plaats
van 0-0.
Capaciteitsregeling RS8GK310 © Danfoss 08-2015
Uitgang
Module Punt
Actief op
DO1
1
12
ON
DO2
1
13
ON
DO3
1
14
ON
DO4
1
15
ON
DO5
1
16
DO6
1
17
ON
DO7
1
18
ON
DO8
1
19
ON
DO1
2
1
ON
DO2
2
2
ON
DO3
2
3
ON
DO4
2
4
ON
DO5
2
5
ON
DO6
2
6
ON
DO7
2
7
OFF !!!
Ingang
Module Punt
Actief op
AI3
2
3
Gesloten
AI8
2
8
Open
DI1
3
1
Open
DI2
3
2
Open
DI3
3
3
Open
DI4
3
4
Open
DI6
3
6
Gesloten
3 - Uitgangen
De volgende functies zijn
mogelijk:
Set 1 Compr. 1
Cap. klep 1-1, 1-2, 1-3
Set 2 Comp. 2-4
Koelpomp 1
Koelpomp 2
Insp. verdamper
Ontdooiing
Ventilator 1 / Freq.
Ventilator 2 tot 8
Warmteterugwinning
Alarm
Thermostaat 1 - 5
Pressostaat 1 - 5
Span. ingang 1 tot 5
4 - Digitale ingangen
De volgende functies zijn
mogelijk:
Externe hoofdschakelaar
Nachtverschuiving
Load shed 1
Load shed 2
Vorstbeveiliging
Alle compressoren:
Set x Compressor. x
Oliedrukbeveiliging
Overstroombeveiliging
Motorbeveiliging
Perstemperatuurbeveil.
Persdrukbeveiliging
Algemene beveiliging
Freq. reg. compr. alarm 1-2
Strom. schakelaar
Ventilator 1 beveiliging
Ventilator 2-8 beveiliging
Freq. reg. cond. alarm
Warmteterugwinning
DI Alarm 1
DI Alarm 2.....10
Ontdooiing
AK-CH 650A
