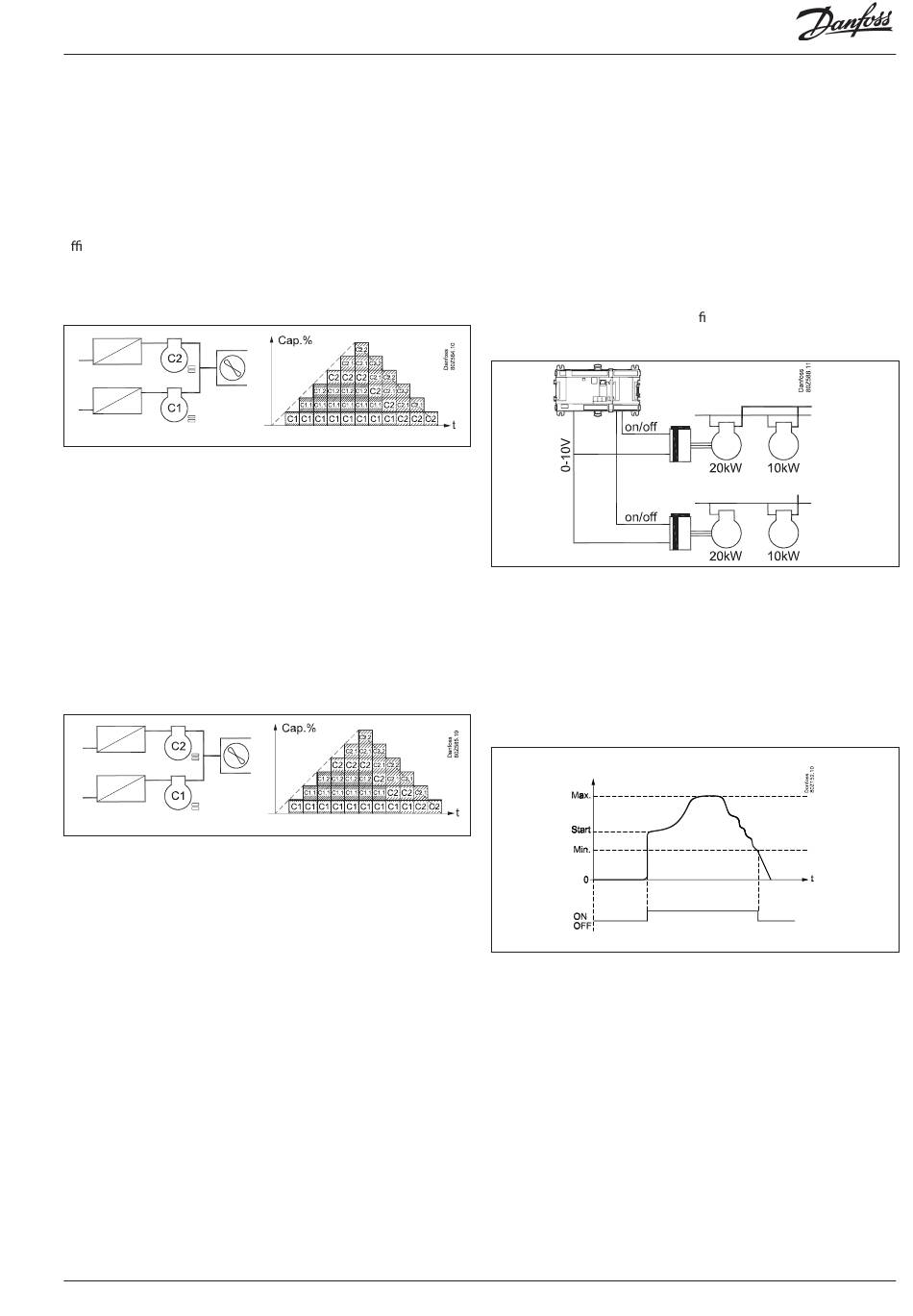

Capaciteit geregelde compressoren met capaciteitskleppen
'Mode cap. klep' bepaald hoe de capaciteitsverdeling is bij deze
compressoren.
Mode cap. klep. = 1
Hierbij staat de regelaar toe dat slechts bij 1 compressor tegelij-
kertijd stappen afgeschakeld mogen zijn. Het voordeel van deze
instelling is dat er niet wordt gewerkt met meerdere compres-
soren welke gedeeltelijk zijn afgeschakeld, wat niet energetisch
e ciënt is.
Voorbeeld:
Twee capaciteit geregelde compressoren van 20Kw, elk met twee
capaciteitskleppen, cyclisch schakelpatroon.
• Bij afnemende capaciteit zal bij de compressor met het meeste
aantal draaiuren als eerste stappen worden afgeschakeld (C1).
• Wanneer C1 volledig is uitgeschakeld, worden er pas stappen
afgeschakeld bij compressor C2.
Mode cap. klep. = 2
Hier staat de regelaar toe dat beide compressoren gedeeltelijk
afgeschakeld mogen zijn bij afnemende capaciteit.
Het voordeel van deze instelling is dat het aantal compressor
start/stops wordt verminderd.
Voorbeeld:
Twee capaciteit geregelde compressoren van 20Kw, elk met twee
capaciteitskleppen, cyclisch schakelpatroon.
• Bij afnemende capaciteit zal bij de compressor met het meeste
aantal draaiuren als eerste stappen worden afgeschakeld (C1).
• Wanneer bij C1 alle capaciteitskleppen zijn afgeschakeld, zal bij
compressor C2 eerst een stap worden afgeschakeld voordat
compressor C1 helemaal wordt uitgeschakeld.
AK-CH 650A
Capaciteitsregeling RS8GK310 © Danfoss 08-2015
Frequentie geregelde compressoren:
De regelaar kan een frequentieregelaar aansturen op de eerste
compressor in elke groep. Het variabele deel van de frequentie
geregelde compressor wordt gebruikt om de capaciteitsgaten van
de volgende compressoren op te vullen.
Algemene regeling:
Een uitgang van de AK-PC is verbonden met de AAN/UIT ingang
van de frequentieregelaar (vrijgave) en de analoge uitgang (AO)
van de AK-PC is verbonden met de analoge ingang van de fre-
quentieregelaar.
Het AAN/UIT signaal zal de frequentieregelaar starten (vrijgeven)
en het analoge signaal bepaald de frequentie.
Alleen van de compressoren gede nieerd als compressor 1 en 2
kan het toerental worden geregeld.
De frequentie geregelde stap bestaat uit een vaste en een va-
riabele capaciteit. De vaste capaciteit is de capaciteit die wordt
ingeschakeld op het moment dat de frequentieregelaar start
en de variabele capaciteit ligt tussen de minimale en maximale
frequentie. Om de beste regeling te verkrijgen, moet de variabele
capaciteit groter zijn dan de daarop volgende stappen. Als er veel
(korte) variaties zijn in de benodigde capaciteit van een installatie
zal de 'vraag'naar variabele capaiteit groot zijn.
Zo wordt de stap geschakeld:
Opschakelen
De frequentie geregelde compressor zal altijd als eerste starten
en als laatste stoppen. De frequentieregelaar zal gestart worden
zodra de gewenste capaciteit overeenkomt met de startsnelheid
(frequentie) van de frequentie geregelde compressor (de
relaisuitgang voor compressor 1 op de regelaar wordt geschakeld
en de analoge uitgang zal een voltage gaan uitsturen).
Na het schakelen van deze stap zal de regelaar bepalen of nog
meer capaciteit gewenst is.
De startsnelheid (Start speed) moet zo worden ingesteld dat bij
opstart een snelle smering van de compressor wordt verkregen.
Deze waarde moet hoger zijn dan de minimale snelheid
(frequentie).
83
