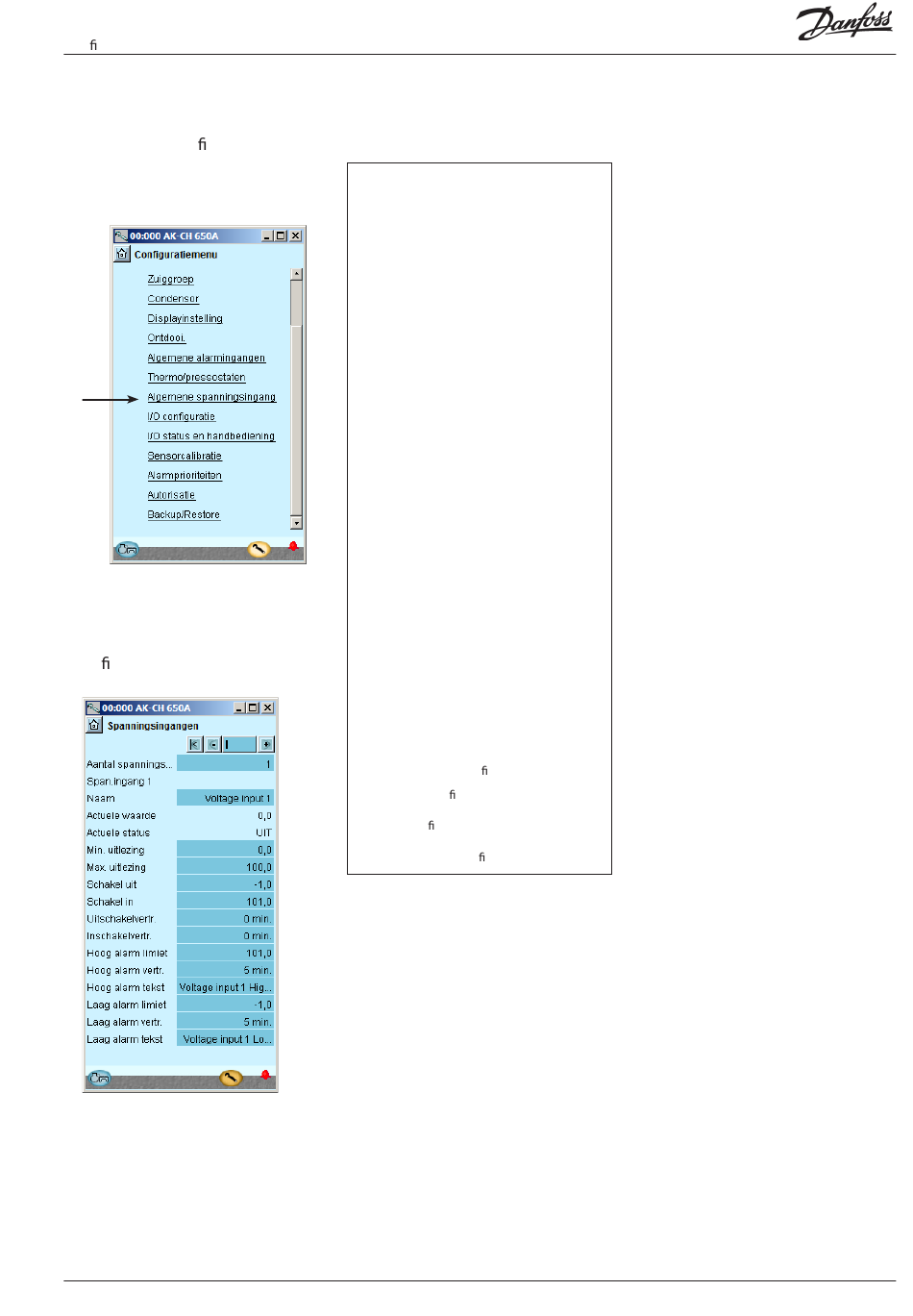

Con guratie - vervolg
Instellen afzonderlijke voltagefuncties
1. Ga naar het con guratiemenu
2. Selecteer Algemene spannings-
ingang
(in ons voorbeeld wordt deze functie
niet gebruikt)
3. De nieer de gewenste namen
en waarden voor de signalen
AK-CH 650A
In ons voorbeeld gebruiken we deze functie
niet, dus deze pagina is alleen ter informatie.
Voor iedere ingang (signaal) moet een naam
worden ingevuld evenals alarmteksten.
De waarden 'Min. uitlezing' en 'Max. uitlezing'
zijn instellingen die het minimale en maximale
spanningssignaal vertegenwoordigen (het
bereik van het spanningssignaal wordt
ingesteld in de 'I/O con guratie' . )
Voor iedere gede nieerde spanningsingang
zal de regelaar een relaisuitgang reserveren
in de 'I/O con guratie' . Als deze functie alleen
maar hoeft te alarmeren is het niet verplicht
om deze uitgang te de niëren.
Capaciteitsregeling RS8GK310 © Danfoss 08-2015
3 – Spanningsingangen
De algemene spanningsingang kan gebruikt
worden voor het bewaken van externe span-
ningssignalen. Iedere spanningsingang heeft
een aparte digitale uitgang voor het aansturen
van een eventueel extern apparaat.
Aantal spanningsingangen
Stel het benodigde aantal spanningsingangen
in, maximaal 5
Naam
Actuele waarde
= uitlezing van de meting
Actuele status
= status van de digitale uitgang
Min. uitlezing
Waarde bij minimum spanningssignaal
Max. uitlezing
Waarde bij maximaal spanningssignaal
Schakel uit
Uitschakelwaarde voor digitale uitgang
Schakel in
Inschakelwaarde voor digitale uitgang
Uitschakelvertr.
Tijdvertraging voor uitschakelen
Inschakelvertr.
Tijdvertraging voor inschakelen
Hoog alarm limiet
Hoog alarm limiet
Hoog alarm vertr.
Tijdvertraging voor hoog alarm
Hoog alarm tekst
Alarmtekst voor hoog alarm
Laag alarm limiet
Laag alarm limiet
Laag alarm vertr.
Tijdvertraging voor laag alarm
Laag alarm tekst
Alarmtekst voor laag alarm
61
