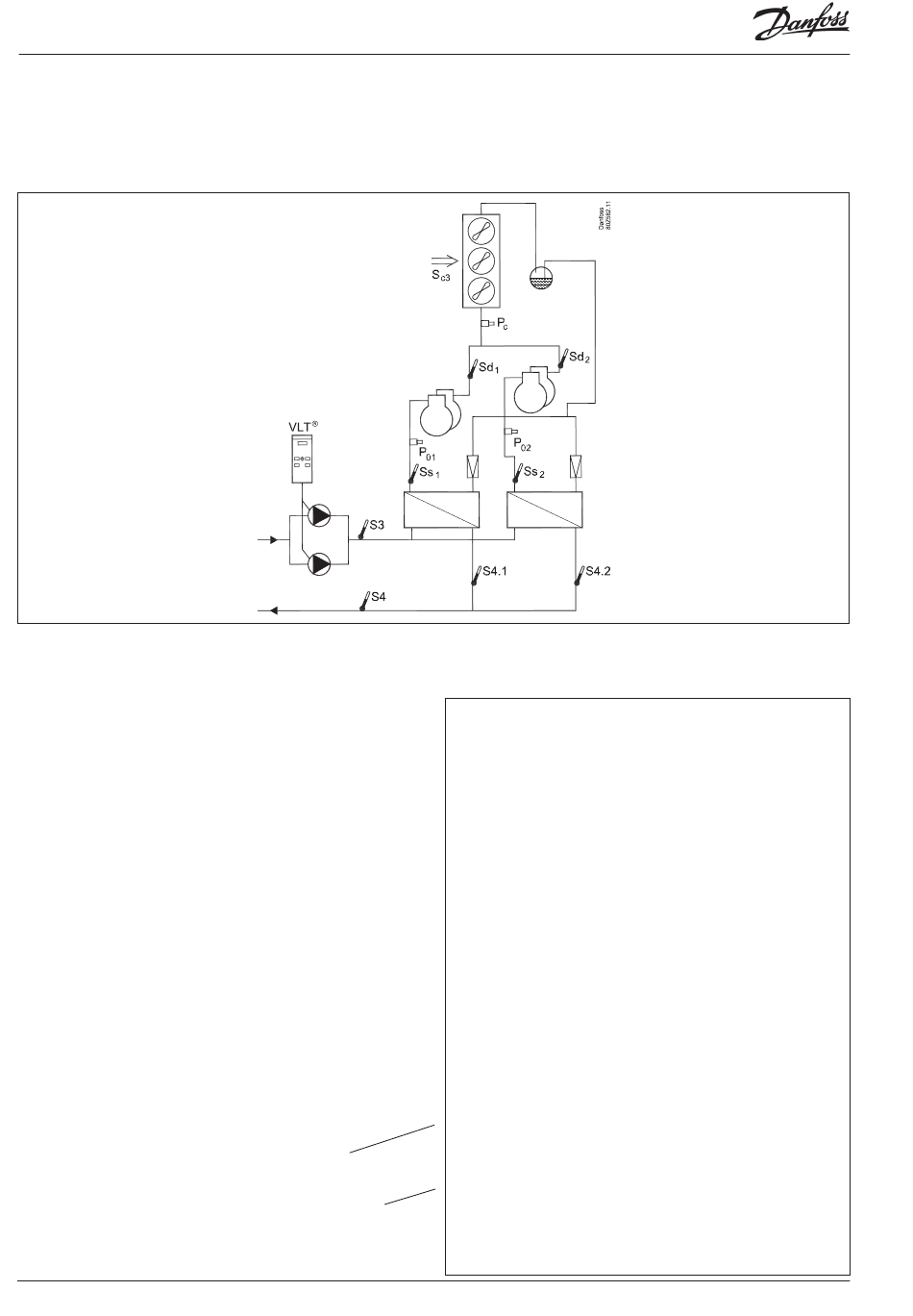

Voorbeeld koelinstallatie
De beschrijving van het instellen van de regelaar wordt gedaan
aan de hand van onderstaand voorbeeld van een koelinstallatie.
Het voorbeeld is hetzelfde als besproken in de 'ontwerp' sectie,
waarbij 2 uitbreidingsmodules worden gebruikt.
Compressorgroep:
• Koudemiddel R404A
• 4 compressoren zonder cap.regeling (15 kW)
• Beveiligingscircuit voor iedere compressor
• Capaciteitsbegrenzing van compressoren via contactsignaal (load
shedding)
• Inspuitsignaal warmtewisselaar
• S4 instelling 2°C
Condensor:
• 4 ventilatoren, stappenregeling
• Pc regelt op basis van buitentemperatuur Sc3
Pompen en ontdooiing:
• Start/stop van 2 pompen
• Frequentie geregelde pompen
• Bewaking via stromingsschakelaar (contactsignaal)
• Ontdooiuitgang
Machinekamerventilator:
• Thermostaatregeling van machinekamerventilator (sensor +
uitgang)
Beveiligingsfuncties:
• Bewaking van S4, P0, Pc, Sd en oververhitting in zuigleiding
• P0 min. = -10°C
• Pc max. = 50°C
• Sd max. = 120°C
• SH min. = 5°C, SH max = 35°C
Overig:
• Alarmuitgang gebruikt
• Externe hoofdschakelaar gebruikt
Data uit dit voorbeeld is gebruikt op de volgende pagina.
Het resultaat is dat de onderstaande modules moeten worden
gebruikt:
• AK-CH 650A basismodule
• AK-XM 102B digitale ingangen module
• AK-XM 205A relaismodule
• AK-OB 110 analoge uitgangen module
46
Capaciteitsregeling RS8GK310 © Danfoss 08-2015
Er is ook een interne hoofdschakelaar (instelling).
Deze modules zijn geselecteerd tijdens de ontwerpfase.
AK-CH 650A
