Beveiligingsfuncties
Signaal compressorbeveiligingscircuit
De regelaar bewaakt het beveiligingscircuit van iedere compres-
sor. Het signaal van het beveiligingscircuit wordt aangesloten op
een ingang.
(Het beveiligingscircuit moet de compressor uitschakelen zonder
tussenkomst van de regelaar)
Als het beveiligingscircuit wordt onderbroken, zal de regelaar alle
uitgangen van de betre ende compressor uitschakelen en een
alarm geven. De andere compressoren blijven normaal in bedrijf.

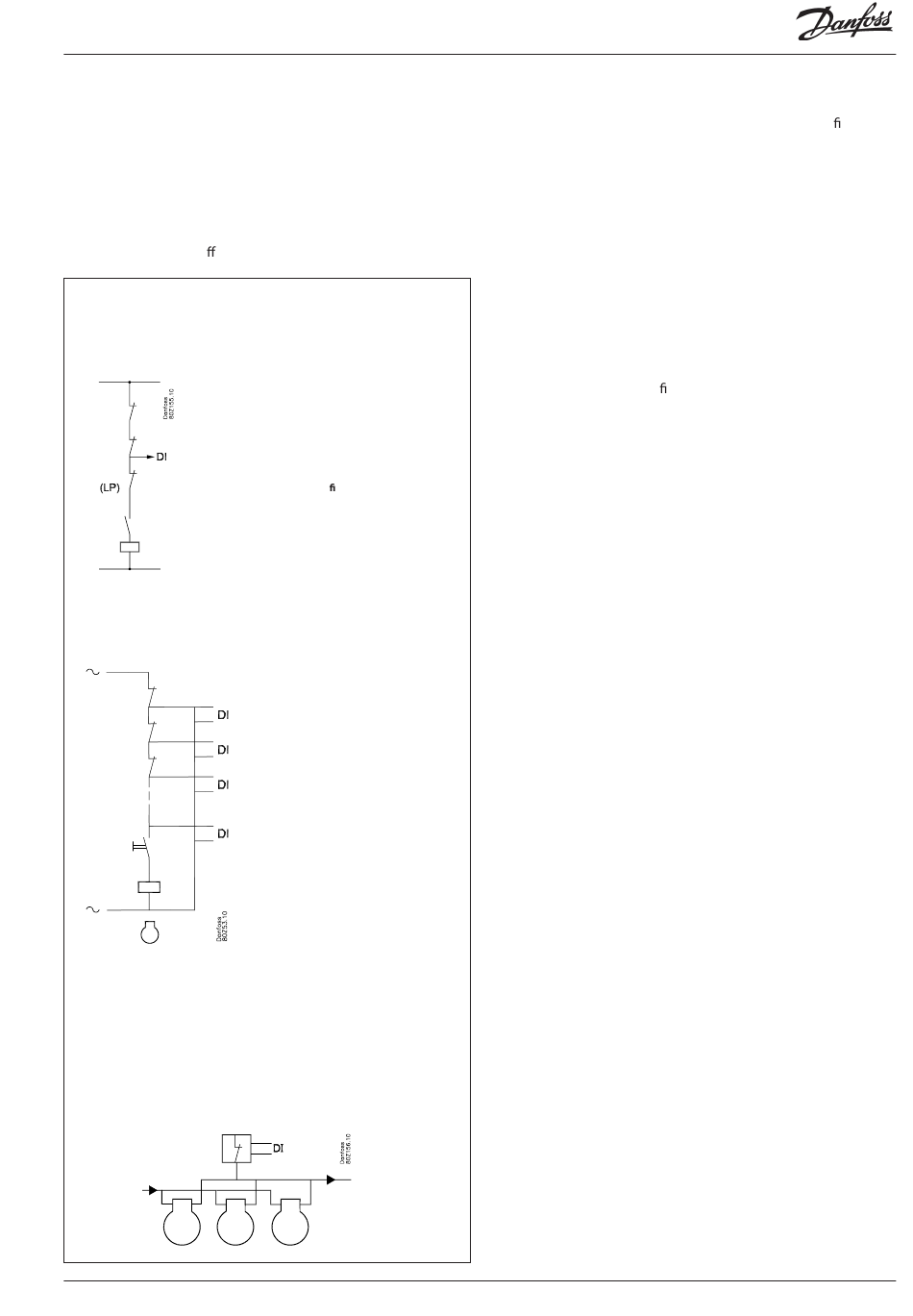

Algemeen beveiligingscircuit
Indien er een lage druk pressostaat wordt
gebruikt in het beveiligingscircuit, moet
deze geplaatst worden aan het einde van
het circuit. Er is een risico dat de regeling
geblokkeerd raakt en niet meer automatisch
opstart. Zie onderstaand voorbeeld
Als een alarm nodig is welke ook de lage
druk pressostaat bewaakt, kan een 'alge-
meen alarm' worden gede nieerd (dit alarm
beïnvloedt de regeling niet)
Zie sectie 'Algemene functies' .
Uitgebreid beveiligingscircuit
In plaats van een algemeen beveiligingscircuit, kan de bewakingsfunctie worden
uitgebreid. Op deze manier kunnen concrete alarmen worden gegeven, die pre-
cies aangeven wat het probleem is. De volgorde van de beveiligingen moeten
op de volgende manier worden aangesloten. Het is niet noodzakelijk dat alle
beveiligingen gebruikt te worden.
Gemeenschappelijk beveiligingscircuit - Vorstbeveiliging met strom. schakelaar
Een gemeenschappelijk beveiligingssignaal kan ook worden ontvangen van de
complete 'zuiggroep' . Alle compressoren zullen uitschakelen als het beveiligings-
circuit wegvalt.
AK-CH 650A
Oliedruk
Overstroom
Motortemperatuur
Persgastemperatuur
Persdruk
Algemene beveiliging
Capaciteitsregeling RS8GK310 © Danfoss 08-2015
Tijdvertraging met veiligheidsuitschakeling:
In combinatie met de veiligheidsuitschakeling van een
compressor kunnen twee tijdvertragingen worden gede nieerd:
Uitschakelvertraging: vertragingstijd van alarmsignaal van de
veiligheidsuitschakeling totdat de compressor uitschakeld (LET
OP, deze tijd is van toepassing op alle ingangen met betrekking
tot deze compressor).
Herstarttijd: de minimale tijd dat een compressor storingsvrij
moet zijn voordat deze weer gestart mag worden.
Bewaking van de persgastemperatuur (Sd1, Sd2)
Deze functie schakelt onmiddellijk alle compressorstappen in
the groep uit zodra de persgastemperatuur boven een bepaalde
grens komt. Stuur een alarm. De uitschakellimiet is hetzelfde voor
beide groepen en kan gede nieerd worden in een bereik van 0 tot
195°C.
Als aan onderstaande voorwaarden is voldaan wordt een
normale compressorregeling weer toegestaan de tijdvertraging is
verstreken (zie verder)
Bewaking van de minimale zuigdruk (P01, P02)
Deze functie schakelt onmiddellijk alle compressorstappen in de
groep uit in het geval de zuigdruk onder de alarmgrens komt. De
uitschakellimiet is hetzelfde voor beide groepen en kan worden
ingesteld in een bereik van -120 tot 30°C.
De zuigdruk wordt gemeten via een drukopnemer.
Bij uitschakeling van de compressoren wordt de alarmfunctie
geactiveerd:
Als aan onderstaande voorwaarden is voldaan wordt een normale
compressorregeling weer toegestaan:
- De zuigdruk is boven de uitschakelgrens
- De tijdvertraging is verstreken (zie verder)
(Bij opstart van de eerste compressor is het mogelijk om deze
functie te vertragen zodat een lage druk uitschakeling kan wor-
den voorkomen)
Alarm bij max. zuigdruk
Een alarm wordt gegenereerd als de waarde wordt overschreden,
maar de regeling wordt voortgezet.
Bewaking van de maximale condensatiedruk (Pc, Pc1, Pc2)
(Pc wordt gebruikt voor een gemeenschappelijke condensor; als
voor elke groep een andere condensor wordt gebruikt, worden
Pc1 en Pc2 gebruikt.)
Deze functie schakelt compressorstappen in de groep uit, zodra
de condensordruk een bepaalde alarmgrens overschrijdt. De
alarmgrens is hetzelfde voor beide groepen en kan worden inge-
steld in een bereik van -30 en 100°C.
De condensordruk wordt gemeten met een drukopnemer Pc, Pc1,
Pc2.
Gemeenschappelijke condensor (Pc) de functie start bij een con-
densordruk die 3K lager ligt dan de ingestelde alarmgrens. Op dat
moment wordt 33% compressorcapaciteit uitgeschakeld (mini-
maal 1 stap). Deze procedure wordt iedere 30 seconden herhaald
en een alarm wordt gegenereerd.
Als de condensatiedruk gelijk is aan de alarmgrens worden alle
compressoren uitgeschakeld, de condensorcapaciteit blijft inge-
87
