Con guratie - vervolg

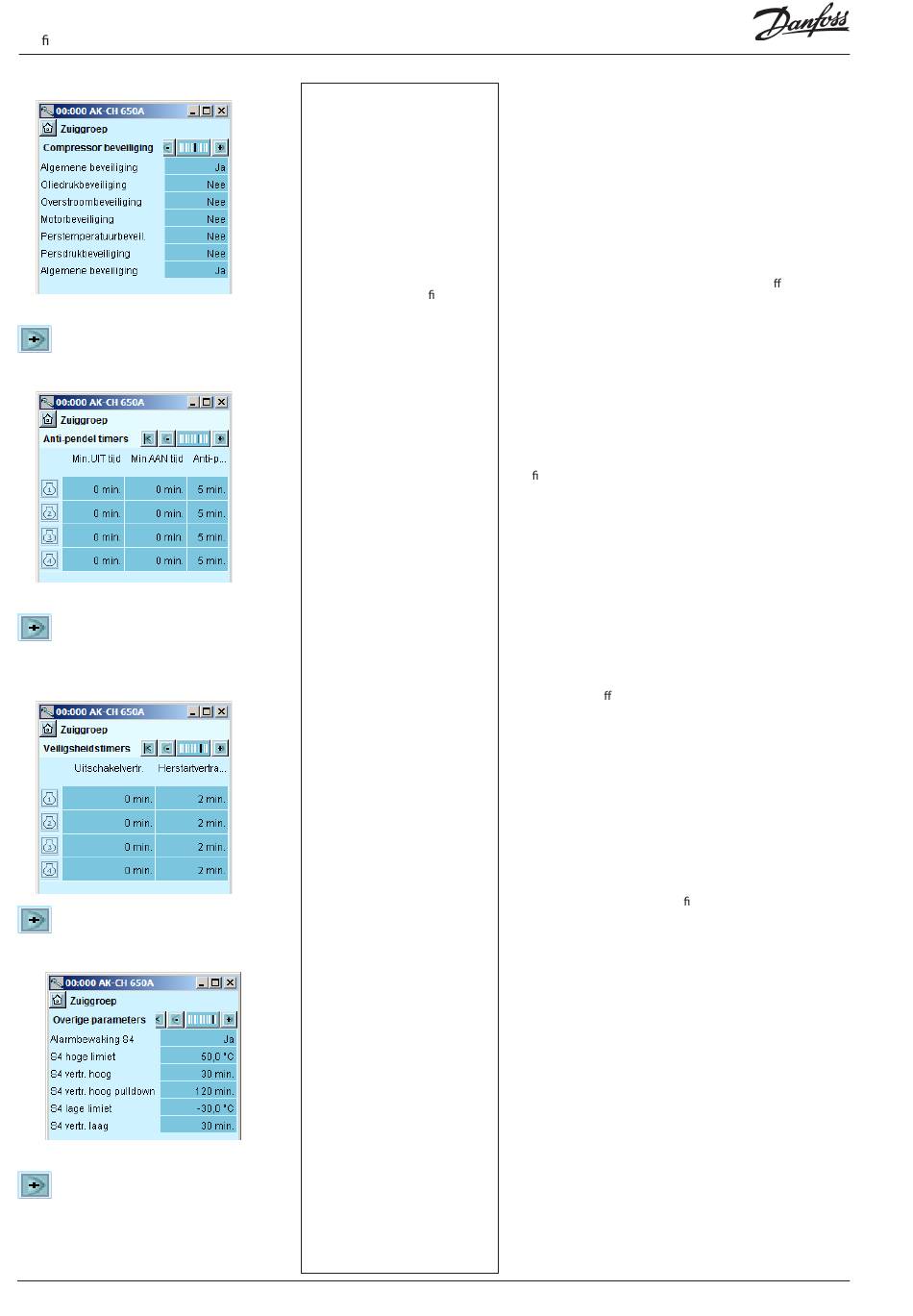

8. Instellen compressorbeveiliging
Druk op de '+' knop om naar de
volgende pagina te gaan.
9. Instellen anti-pendel timers
Druk op de '+' knop om naar de
volgende pagina te gaan.
10. Instellen timers veiligheids-
uitschakeling
Druk op de '+' knop om naar de
volgende pagina te gaan.
11. Instellen overige functies
Druk op de '+' knop om naar de
volgende pagina te gaan.
54
Voor ons voorbeeld selecteren we
de volgende instellingen:
- Algemene vorstbeveiliging
voor alle compressoren
- 1 Beveiligingscircuit voor iedere
individuele compressor
(De overige opties kunnen worden
geselecteerd als speci eke bevei-
ligingen voor iedere compressor
nodig zijn)
Minimale UIT tijd voor compres-
sorrelais
Minimale AAN tijd voor compres-
sorrelais
Anti-pendel tijd (tijd tussen twee
starts van hetzelfde relais)
Deze instellingen zijn alleen
van toepassingen op het
compressorrelais en dus niet
voor de capaciteitskleppen
Als deze tijden elkaar
overlappen, zal de regelaar de
langste tijd gebruiken.
In het voorbeeld gebruiken
we wel alarmbewaking van de
temperatuur van S4
Capaciteitsregeling RS8GK310 © Danfoss 08-2015
Min. zuigdruk
Minimale waarde voor de zuigdruk in °C
Als deze waarde wordt overschreden, wordt alle compressor-
capaciteit afgeschakeld.
P0 min. vertr. bij opstart (0-600 s)
Uitschakeling bij lage druk kan worden vertraagd ter voorko-
ming van afschakeling.
P0 max alarm
Er gaat een alarm als de vertragingstijd is verstreken
P0 max vertr.
Vertragingstijd voor alarm P0 max.
S4 Min limiet
Uitschakellimiet. Als S4.1 of S4.2 een meetwaarde aangeeft
lager dan de ingestelde waarde, wordt de betre ende com-
pressorgroep uitgeschakeld.
Herstarttijd
Algehele tijdvertraging voor herstart van compressor.
(van toepassing op functies: 'Max. persgastemp.' , 'Max. cond.
druk' , en 'Min. zuigdruk' en S4 min limit.
8 – Compressorbeveiliging
Vorstbeveiliging
Selecteer of 1 algehele DI-beveiliging gewenst is voor alle
compressoren. Als dit alarm actief is, worden alle compres-
soren uitgeschakeld.
Oliedrukbeveilging etc.
De nieer hier of dit type beveiliging benodigd is
Algemene beveiliging
Indien 'Ja' verwacht de regelaar van iedere compressor 1
beveiligingsingang.
9 – Anti-pendel timers
Stel hier eventuele minimum AAN of UIT tijden.
De anti-pendeltijd is de tijd tussen 2 starts van hetzelfde
relais en beperkt dus het aantal starts per uur.
10 – Timers veiligheidsuitschakeling
Uitschakelvertraging
De tijdvertraging tussen het uitschakelen van een compres-
sor door een beveiligingsfunctie en het genereren van een
alarm. Deze instelling geldt voor alle beveiligingsingangen
van de desbetre ende compressor.
Herstartvertraging
Minimum tijd dat een compressor weer 'OK' moet zijn na een
veiligheidsuitschakeling. Na deze interval mag de compres-
sor weer starten.
11 – Overige functies
Alarmbewaking S4
Alarmoptie voor het geval de S4 te hoog of te laag wordt.
Diverse tijdvertraging zijn hiermee verbonden.
12 - Pompen
Aantal pompen (0, 1 of 2)
Regeling koelpompen
Pompregeling wordt hier gede nieerd:
0: Geen pompen in bedrijf
1: Alleen pomp 1 in bedrijf
2: Alleen pomp 2 in bedrijf
3: Beide pompen in bedrijf
4: Draaitijdegalisatie. Start voor stop.
5: Draaitijdegalisatie. Stop voor start.
Pomp cyclustijd
Draaitijd voor overschakeling naar volgende pomp (1-500
uur)
Pomp schakeltijd
Overlaptijd, waar beide pompen in bedrijf zijn (0-600 sec)
Pomp alarmvertraging
Vertraging van wegvallen stromingsschakelaar tot alarm.
Regelbaar pomptoerental
Ja: toerental geregeld door een 0-10 V-signaal
Nee: pompregeling aan/uit
Toerentalfactor voor pomp
0,1-1: niet-lineair verband (hoe hoger de waarde, hoe hoger
de uitgangsspanning bij dezelfde compressorcapaciteit)
Min. pompsnelheid
Stel de gewenste frequentie in. In de frequentieomvormer
moet dezelfde waarde worden ingesteld.
Max. pompsnelheid
Stel de gewenste frequentie in. In de frequentieomvormer
moet dezelfde waarde worden ingesteld.
