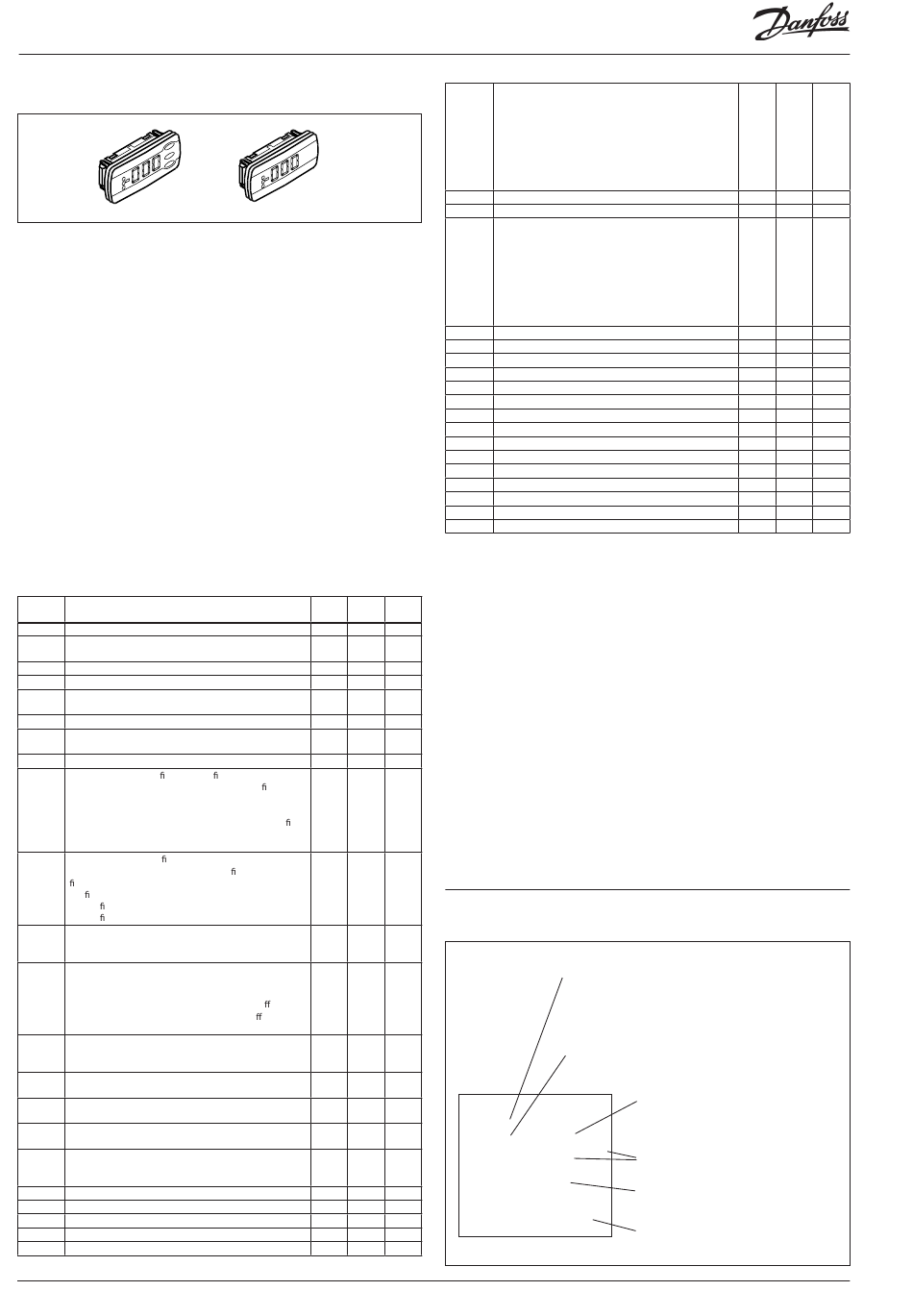

Weergeven van brine temperatuur en condensatiedruk
Maximaal 4 displays kunnen door middel van plugverbindingen
op de regelaar worden aangesloten. Deze displays kunnen bij-
voorbeeld in de deur van de schakelkast worden gemonteerd.
Wanneer een display is aangesloten, zal deze de waarde tonen die is aan-
gegeven in de set-up. Deze kan zijn
- Brine regelsensor
1)
- P01, P02
- S3
- S4, S4.1
3)
, S4.2
4)
- Ss1, Ss2
- Sd1, Sd2
- regelsensor condensor
2)
- Pc, Pc1, Pc2
- S7
1) - 4)
= Standaard displayuitlezing
Als voor een display met knoppen is gekozen, kan naast het
uitlezen van de zuig- en persdruk, de regelaar eenvoudig worden
bediend door middel van een menusysteem.
No.
Functie
d02
Ontdooien stoppen temperatuur
d04
Max. ontdooitijd (veiligheidstijd bij stoppen op basis van
temperatuur)
d06
Druipvertraging. Tijd voordat koeling start na ontdooiing
o30
Koelmiddelinstelling
o57
Capaciteitsinstelling voor condensor
0: MAN, 1: OFF, 2: AUTO
058
Handmatige instelling van condensorcapaciteit
o59
Capaciteit voor zuiggroep
0: MAN, 1: OFF, 2: AUTO
o60
Handmatige instelling van zuigcapaciteit
o62
Selectie van voorgede nieerde con guratie
Deze instelling geeft een selectie van voorgede nieerde
combinaties die tegelijkertijd de aansluitpunten vastleg-
gen. Aan het einde van de handleiding is een overzicht
van opties en aansluitpunten opgenomen. Na de con gu-
ratie van deze functie wordt de regelaar uitgeschakeld en
opnieuw opgestart.
o93
Vergrendeling van con guratie
Het is alleen mogelijk om een voorgede nieerde con-
guratie te kiezen of het koelmiddel te wijzigen, als de
con guratievergrendeling open is.
0 = con guratie open
1 = con guratie vergrendeld
P31
Pompstatus
0=gestopt. 1=pomp 1 in bedrijf. 2=pump 2 in bedrijf.
3=beide pompen in bedrijf.
P35
Selectie van pompregeling
0=beide pompen worden gestopt. 1=alleen pomp 1
moet in bedrijf zijn. 2=alleen pomp 2 moet in bedrijf zijn.
3=beide pompen moeten in bedrijf zijn. 4= vere ening
van bedrijfstijd (starten voor stoppen). 5=vere ening van
bedrijfstijd (stoppen voor starten)
r12
Hoofdschakelaar
0: Regelaar gestopt
1: Regelen
r23
Setpoint zuigdruk
Instellen van vereiste brine temperatuur in °C
r24
Zuigdrukreferentie
Actuele referentietemperatuur voor brine regeling
r28
Setpoint condensor
Instellen van vereiste condensordruk in °C
r29
Condensorreferentie
Actuele referentie voor temperatuur voor condensorca-
paciteit
u09
Temperatuur bij ontdooiingssensor
u11
Ontdooitijd of duur van laatste ontdooiing
u12
S3 temperatuur
u16
Actuele mediatemperatuur gemeten met S4
u44
Sc3 buitentemperatuur in °C
98
Cond.
Suc-
Pack
tion
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
Capaciteitsregeling RS8GK310 © Danfoss 08-2015
u48
Actuele regelstatus op condensor
0: Opstarten
1: Gestopt
2: Handmatig
3: Alarm
4: Herstart
5: Stand-by
10: Volledig geladen
11: In bedrijf
u49
Daling in condensorcapaciteit in %
u50
Referentie voor condensorcapaciteit in %
u51
Actuele regelstatus op zuiggroep
0: Opstarten
1: Gestopt
2: Handmatig
3: Alarm
4: Herstart
5: Stand-by
10: Volledig geladen
11: In bedrijf
u52
Daling in compressorcapaciteit in %
u53
Referentie voor compressorcapaciteit
u54
Sd persgastemperatuur in °C
u55
Ss zuiggastemperatuur in °C
u98
Actuele temperatuur voor S7-koelmiddelsensor
u99
Pctrl druk in °C (trapdruk)
U01
Actuele Pc1 condensatiedruk in °C
U29
Actuele Pc2 condensatiedruk in °C
U30
Actuele zuigdruk P01 in °C
U31
Actuele zuigdruk P02 in °C
U32
Actuele brine Aanvoertemperatuur S4.1 in °C
U33
Actuele brine Aanvoertemperatuur S4.2 in °C
AL1
Alarm zuigdruk
AL2
Alarm condensor
Wanneer een display is aangesloten zal deze de waarde tonen die is aan-
gegeven in 'Uitlezing' .
Als u de waarden wilt zien die te zien zijn onder 'Functie' , moet u de toet-
sen als volgt gebruiken:
1. Houdt de bovenste toets ingedrukt tot een parameter wordt getoond
2. Druk op de onderste of bovenste toets tot de gewenste parameter
wordt getoond in de display
3. Druk op de middelste toets zodat de waarde van die parameter wordt
getoond
Na enige tijd zal de display weer automatisch terug gaan naar 'Uitlezing'
Secundaire display
De volgende metingen kunnen worden weergegeven door op de
onderste knop van de display te drukken:
Voor display A: regelsensor condensor
Voor display B: regelsensor compressor
Voor display C: S4.1 brine temperatuur
Voor display D: S4.2 brine temperatuur
LED's op de regelaar
Interne communicatie tus-
sen de modules:
Knippert snel = fout
Continue aan = fout
Status uitgang 1-8
■ Power
■ Comm
■ DO1
■ Status
■ DO2
■ Service Tool
■ DO3
■ LON
■ DO4
■ DO5
■ Alarm
■ DO6
■ DO7
■ DO8
■ Service Pin
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
Knippert langzaam = OK
Knippert snel = antwoord van gateway
Continue aan = fout
Continue uit = fout
Externe communicatie
Knippert = actief alarm / niet opgeheven
Continue aan = actief alarm/ opgeheven
Netwerkinstallatie
AK-CH 650A
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
