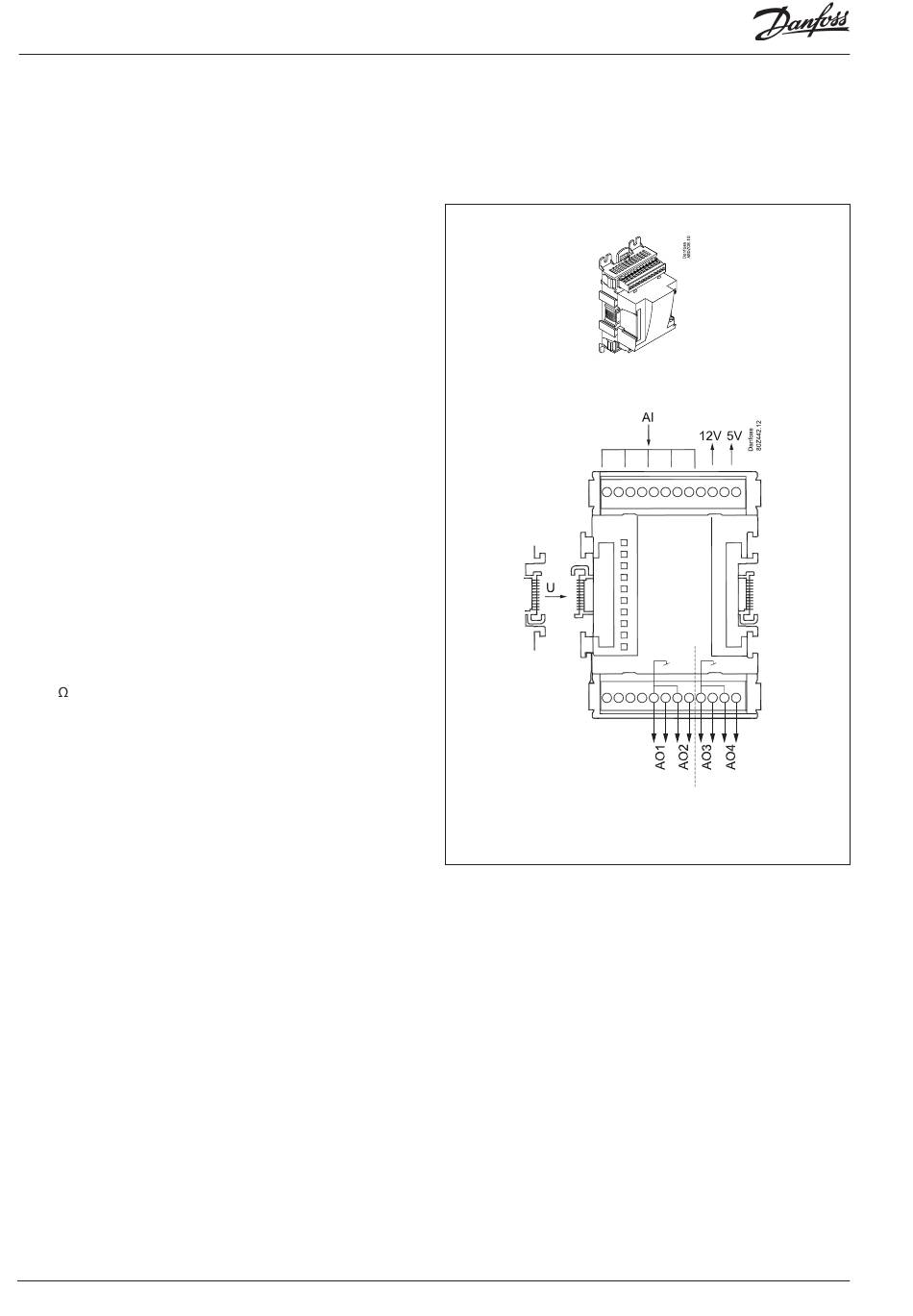

Uitbreidingsmodule AK-XM 103A
Functie
De module bevat :
4
analoge ingangen voor sensoren, drukopnemers,
spanningssignalen en contactsignalen.
4 analoge spanning uitgang 0 - 10 V
Voedingsspanning
De voedingsspanning naar de module wordt doorgegeven door
de vorige regelaar uit de rij.
De voedingsspanning voor een drukopnemer kan komen van de
5 V uitgang of van de 12 V uitgang.
Galvanische scheiding
De ingangen zijn galvanisch gescheiden van de uitgangen.
Uitgang AO1 en AO2 zijn galvanisch gescheiden van AO3 en AO4.
LED's
Alleen de bovenste twee LED's worden gebruikt. Deze geven het
volgende aan:
• Spanning op de module
• Communicatie met de regelaar is actief (rood = fout).
Max. belasting
I < 2,5 mA
R > 4 k .
18
Capaciteitsregeling RS8GK310 © Danfoss 08-2015
