5. Con guratie van analoge
uitgangen
Druk op de '+' knop om naar de
volgende pagina te gaan.
6. Con guratie van analoge
ingangen
AK-CH 650A
Functie
Frequentieregeling van
pompen
Instelling analoge uitgang voor frequentieregeling van compressor.
Sensor
Brine retourtemp. S3
Brine aanvoertemp. S4
Brine Vorstbeveiliging S4.1
Brine Vorstbeveiliging S4.2
Zuiggastemperatuur - Ss1
Zuiggastemperatuur - Ss2
Condensatiedruk - Pc
Persgastemperatuur - Sd1
Persgastemperatuur - Sd2
Zuigdruk - P01
Zuigdruk - P02
Buitentemperatuur Sc3
Thermostaatsensor mach.
kamer Saux

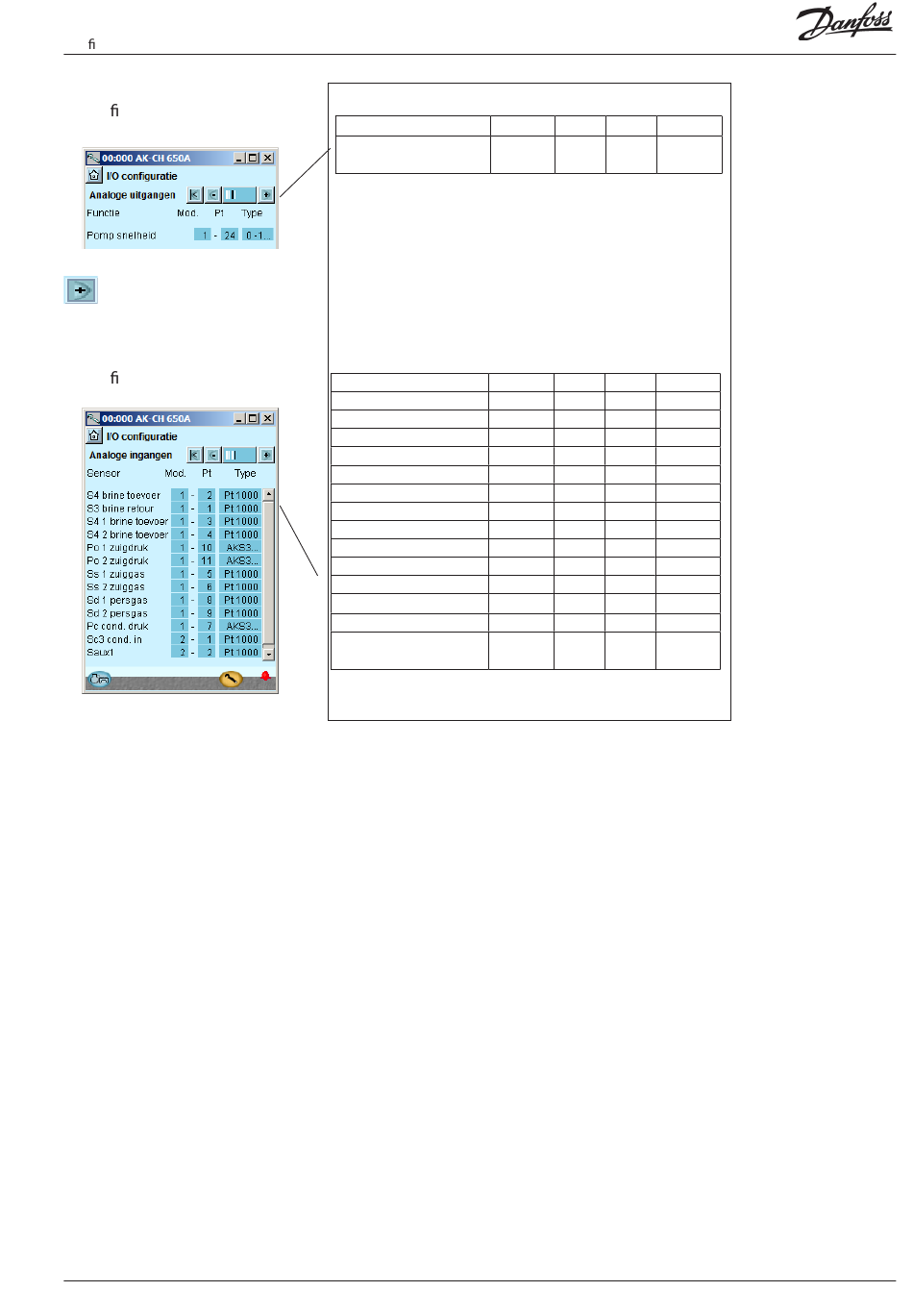

Instelling van analoge ingangen voor sensoren.
Capaciteitsregeling RS8GK310 © Danfoss 08-2015
Uitgang
Module
Punt
Type
AO1
1
24
0-10 V
Ingang
Module
Punt
Type
AI1
1
1
Pt 1000
AI2
1
2
Pt 1000
AI3
1
3
Pt 1000
AI4
1
4
Pt 1000
AI5
1
5
Pt 1000
AI6
1
6
Pt 1000
AI7
1
7
AKS32-34
AI8
1
8
Pt 1000
AI9
1
9
Pt 1000
AI10
1
10
AKS32-12
AI11
1
11
AKS32-12
AI1
2
1
Pt 1000
AI2
2
2
Pt 1000
5 - Analoge uitgangen
De volgende signalen zijn
mogelijk:
0 –10 V
2 – 10 V
0 – 5 V
1 – 5V
10 – 0 V
10 – 2 V
5 – 0 V
5 – 1 V
Selecteer voor:
• Freq. reg. compr.
• Freq. reg. vent.
6 - Analoge ingangen
De volgende signalen zijn
mogelijk:
Temperatuursensoren:
• Pt1000
• PTC 1000
Drukopnemers:
• AKS 32, -1 – 6 Bar
• AKS 32R, -1 – 6 Bar
• AKS 32, - 1 – 9 Bar
• AKS 32R, -1 – 9 Bar
• AKS 32, - 1 – 12 Bar
• AKS 32R, -1 – 12 Bar
• AKS 32, - 1 – 20 Bar
• AKS 32R, -1 – 20 Bar
• AKS 32, - 1 – 34 Bar
• AKS 32R, -1 – 34 Bar
• AKS 32, - 1 – 50 Bar
• AKS 32R, -1 – 50 Bar
• AKS 2050, -1 – 59 Bar
• AKS 2050, -1 – 99 Bar
• AKS 2050, -1 – 159 Bar
• Door gebruiker in te stel-
len (alleen ratiometrisch,
min. en max. waarde van
het drukbereik moeten
worden ingesteld)
Spanningssignaal voor
referentieverschuiving:
• 0 – 5 V,
• 0 -10 V
S4, S4.1, S4.2 brine aanvoer
S3 brine retour
P01, P02 zuigdruk
Ss1, Ss2 zuiggas
Sd1, Sd2 persgas
Pc, Pc1, Pc2 cond.druk
S7 mediumtemp (warm)
Sc3 buitentemp.
Ext. ref. signaal
Verw. thermostat
Saux 1 - 4
Paux 1 - 3
Span. ingang 1 tot 5
• 0 -5 V,
• 0 -10 V,
• 1 – 5 V,
• 2 – 10 V
