1

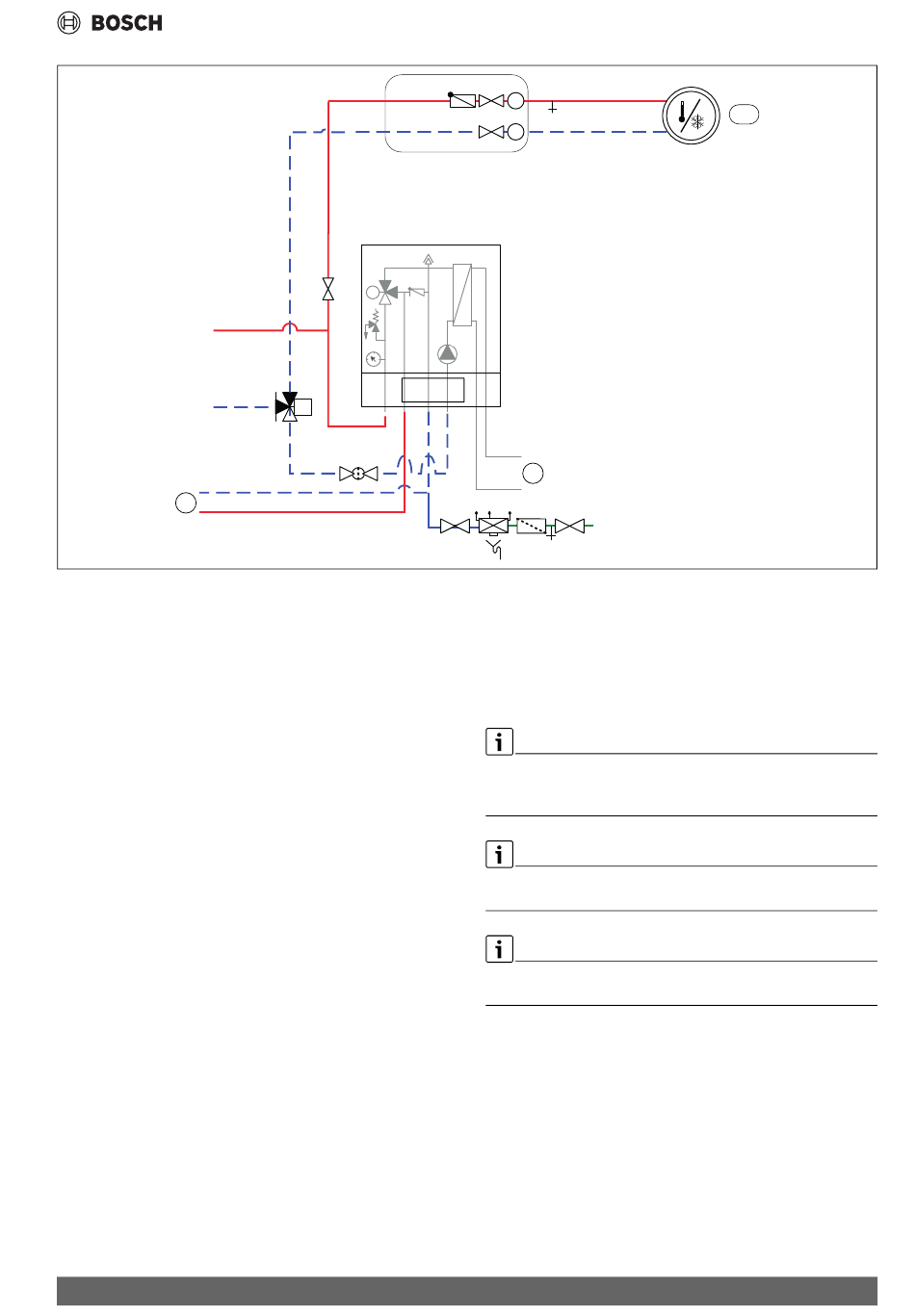

Afb. 9
Binneneenheid met externe bijverwarming en cv-installatie
[Z1]
Verwarmingssysteem (zonder mengventiel)
[1]
Externe bijverwarming
[2]
Buiteneenheid
[PC0]
Circulatiepomp primair circuit
[VC1]
Afsluiters verwarmingssysteem
[VC2]
Aftapkraan
[VC3]
Afsluiters verwarmingssysteem
[VL1]
Automatische ontluchter
[GC1]
Manometer
[SC1]
Magnetische deeltjesfilterafsluiter
[VW1]
3-weg omschakelventiel
[VW2]
Vulventiel
Zie afb. 9:
1. Zorg ervoor, dat de voedingsspanning van de buiten- en de binnen-
eenheid niet is aangesloten, voordat het systeem volledig is gevuld
en ontlucht.
2. Activeer de automatische ontluchting van VL1, door de dop een paar
slagen los te draaien, zonder deze volledig te verwijderen.
3. Slang met de aftapkraan VC2 van het verwarmingssysteem verbin-
den.
4. Ventiel VC3, aftapkraan VC2 en vulventiel VW2 openen, om het ver-
warmingssysteem te vullen.
5. Ga door met water vullen, tot alleen nog water uit de afvoerslang
komt.
6. Vul- en aftapkraan VC2 sluiten.
7. Verder vullen, tot de drukweergave GC1 2 bar aangeeft.
8. Ontlucht de bijverwarming conform de handleiding.
9. Indien een boiler is geïnstalleerd, deze ook vullen en ontluchten.
10.Vulventiel VW2 sluiten.
11.Slang van VC2 aftrekken.
12. Hoofdstuk 6.2.
5.5.3
Primaire circulatiepomp (PC0)
De PC0 circulatiepomp (geïntegreerd in CS3400iAWS 10 B) is uitgerust
met een PWM-regeling (toerentalgeregeld). De pompinstellingen wor-
Compress 3400i AWS – 6721827821 (2024/11)
VL1
VC3
GC1
VW1
M
SC1
VC1
VC2
T
T
PC0
2
VW2
den op de bedieningseenheid van de binneneenheid overeenkomstig de
betreffende cv-installatie uitgevoerd ( handleiding bedieningseen-
heid).
De pompsnelheid wordt automatisch ingesteld, zodat een optimaal be-
drijf wordt bereikt.
5.5.4
Cv-pomp (PC1)
Afhankelijk van de configuratie van de cv-installatie is een pomp nodig,
die volgens de eisen aan debiet en maximale opvoerhoogte wordt geko-
zen.
Pomp PC1 moet altijd op de installatiemodule van de binneneenheid
conform het schakelschema worden aangesloten.
Maximale last aan het relaisuitgang van de pomp PC1: 2 A, cos > 0,4.
Bij hogere belasting montage van een tussenrelais.
5.5.5
Pomp voor externe bijverwarming
Bij een externe bijverwarming zonder geïntegreerde pomp moet extern
een pomp worden gemonteerd.
Voor informatie over de besturing van deze pomp kunt u contact opne-
men met de fabrikant van de externe bijverwarming.
Installatie
Z1
13
