Neutrale Geleider Vereist - Wilo Control Ec-Wp Inbouw- En Bedieningsvoorschriften
Inhoudsopgave
com
3
230
380
400
3~ 50/60 Hz
1~ 50/60 Hz

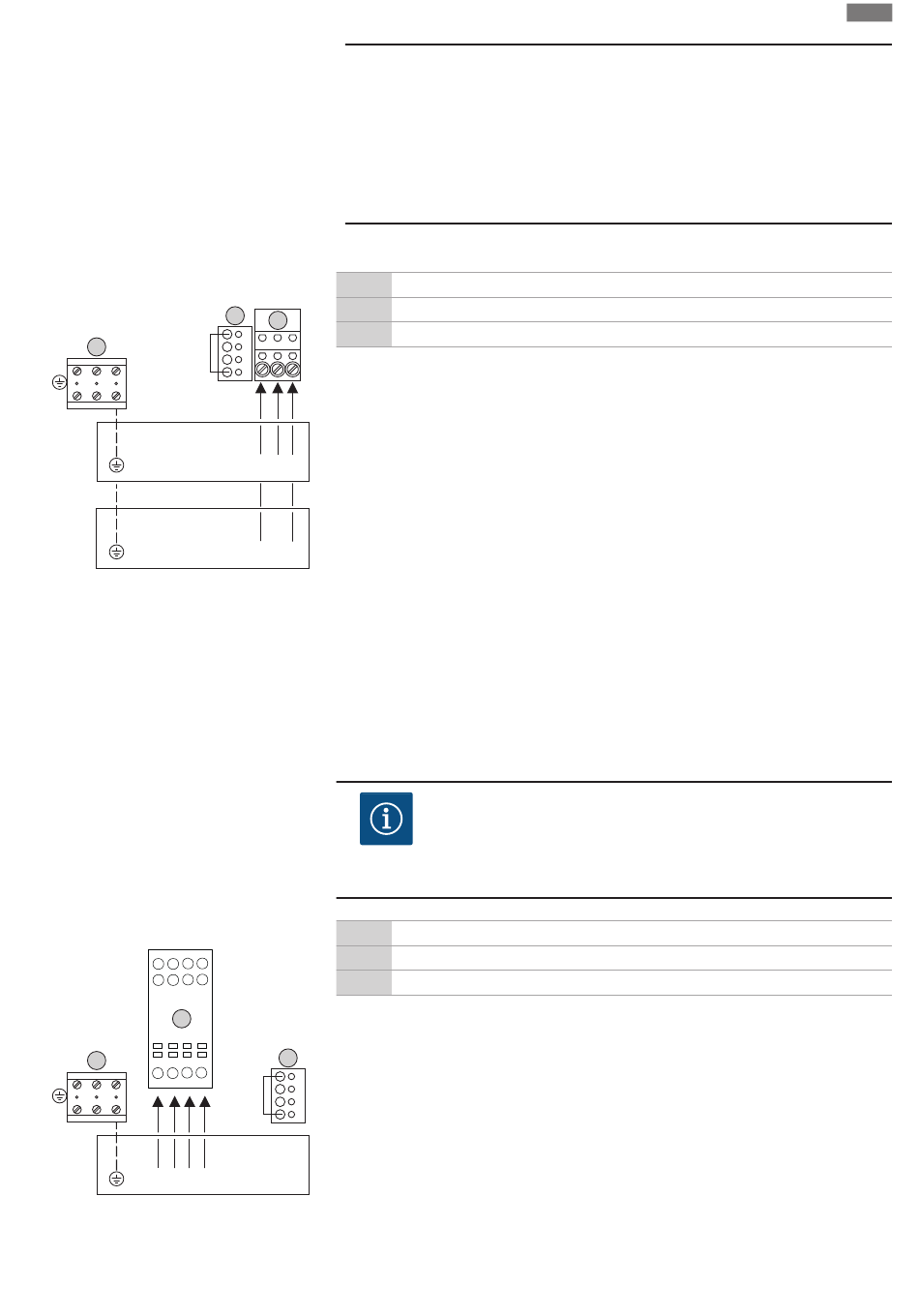

Fig. 4: Netaansluiting Wilo-Control EC-WP
1.../EC-WP 2...
1
3
L1 L2
L3 N
Fig. 5: Netaansluiting Wilo-Control EC-
WP 1... tot 23 A
Inbouw- en bedieningsvoorschriften • Wilo-Control EC-WP • Ed.01/2024-08
Netaansluiting Wilo-Control EC-WP 1 .../EC-WP 2 ... tot 12 A
1
Klemmenstrook: Netaansluiting
2
Instelling netspanning
2
1
3
Klemmenstrook: Aarde (PE)
Ter plaatse gelegde aansluitkabels door de kabelschroefverbindingen voeren en bevestigen.
Sluit de aders overeenkomstig het aansluitschema op de klemmenstrook aan.
Netaansluiting 1~230 V:
•
Kabel: 3-aderig
•
Ader: L, N, PE
L1 L2
L3
•
Instelling netspanning: Brug 230/COM
Netaansluiting 3~230 V:
•
Kabel: 4-aderig
•
Ader: L1, L2, L3, PE
L
N
•
Instelling netspanning: Brug 230/COM
Netaansluiting 3~380 V:
•
Kabel: 4-aderig
•
Ader: L1, L2, L3, PE
•
Instelling netspanning: Brug 380/COM
Netaansluiting 3~400 V:
•
Kabel: 4-aderig
•
Ader: L1, L2, L3, PE
•
Instelling netspanning: Brug 400/COM (fabrieksinstelling)
Netaansluiting Wilo-Control EC-WP 1 ... tot 23 A
1
Klemmenstrook: Netaansluiting
2
Instelling netspanning
3
Klemmenstrook: Aarde (PE)
Ter plaatse gelegde aansluitkabels door de kabelschroefverbindingen voeren en bevestigen.
Sluit de aders overeenkomstig het aansluitschema op de hoofdschakelaar aan.
2
Netaansluiting 3~230 V:
com
•
Kabel: 5-aderig
230
380
•
Ader: L1, L2, L3, N, PE
400
•
Instelling netspanning: Brug 230/COM
Netaansluiting 3~380 V:
3~ 50/60 Hz
•
Kabel: 5-aderig
•
Ader: L1, L2, L3, N, PE
•
Instelling netspanning: Brug 380/COM
Netaansluiting 3~400 V:
•
Kabel: 5-aderig
VOORZICHTIG
Materiële schade door verkeerd ingestelde netspanning!
Bij een verkeerd ingestelde netspanning wordt het schakeltoestel onher-
stelbaar beschadigd. De schakelkast kan op verschillende netspanningen
worden gebruikt. De netspanning is af fabriek op 400 V ingesteld.
• Voor een andere netspanning de kabelbrug voor het aansluiten om-
steken.
LET OP
Neutrale geleider vereist
Voor de correcte werking van de besturing is een neutrale geleider (nullei-
der) op de netaansluiting vereist.
nl
