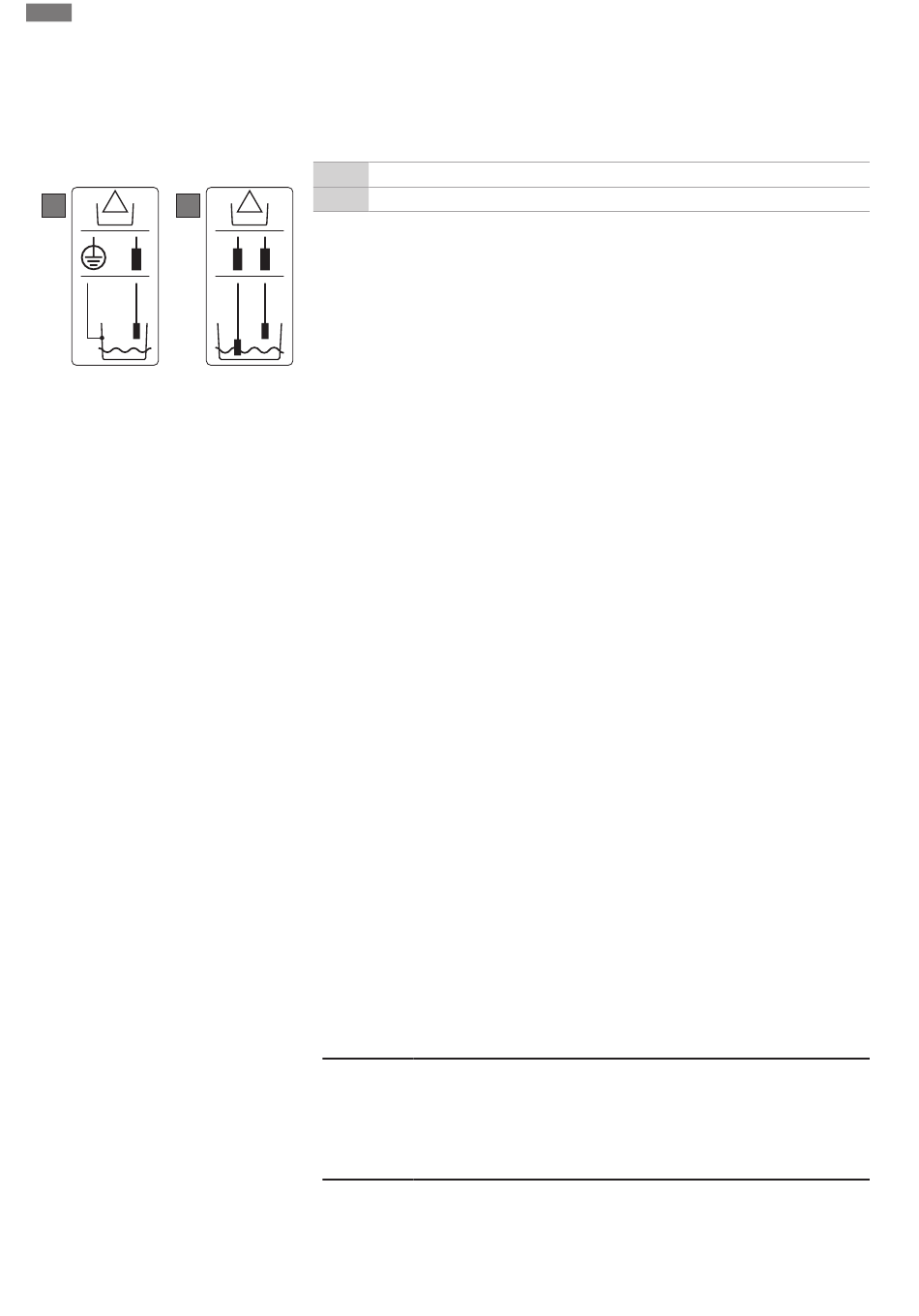

Fig. 9: Aansluittypes van de elektroden
6.5.6
Aansluiting niveauregeling
16
•
Regelingsmodus "Constante drukregeling p-c": 1x pomp, met drukschakelaar [" 38]
•
Regelingsmodus "Constante drukregeling p-c": 1x pomp, met druksensor [" 39]
•
Regelingsmodus "Constante drukregeling p-c": 2x pompen, met druksensor [" 40]
Toepassing van elektrodes
Elektroden kunnen op de volgende manieren worden aangesloten:
A
1x elektrode met referentiemassa op het reservoir
!
B
2x elektrode met referentiemassa via een elektrode
Niveauregistratie
De niveauregistratie kan via de volgende sensoren plaatsvinden:
•
Vlotterschakelaar
•
Elektrode
De aansluiting is polariteitonafhankelijk!
De ingangen werken als maakcontacten (NO):
•
Vlotterschakelaar open of elektrode niet-ondergedompeld: Pomp aan
•
Vlotterschakelaar gesloten of elektrode ondergedompeld: Pomp uit
Droogloopbeveiliging pomp
Het niveau voor de droogloopbeveiliging kan ook worden bewaakt via de volgende senso-
ren:
•
Vlotterschakelaar
•
Elektrode
De aansluiting is polariteitonafhankelijk!
De ingang werkt als maakcontact (NO):
•
Vlotterschakelaar open of elektrode niet-ondergedompeld: min. waterstand onder-
schreden
•
Vlotterschakelaar gesloten of elektrode ondergedompeld: waterstand voldoende
De klemmen zijn af fabriek met een brug uitgerust.
Hoogwaterniveau
Het hoogwaterniveau kan bovendien via de volgende sensoren worden bewaakt:
•
Vlotterschakelaar
•
Elektrode
De aansluiting is polariteitonafhankelijk!
De ingang werkt als maakcontact (NO):
•
Vlotterschakelaar open of elektrode niet-ondergedompeld: geen hoogwater
•
Vlotterschakelaar gesloten of elektrode ondergedompeld: Hoogwateralarm
Aansluiting van de sensoren
Ter plaatse gelegde aansluitkabels door de kabelschroefverbindingen voeren en bevesti-
gen. Sluit de aders overeenkomstig het aansluitschema op de klemmenstrook aan. Meer in-
VOORZICHTIG
Materiële schade door externe spanning!
Een aangebrachte externe spanning vernielt het onderdeel.
• Sluit geen externe spanning aan (potentiaalvrij aansluiten).
