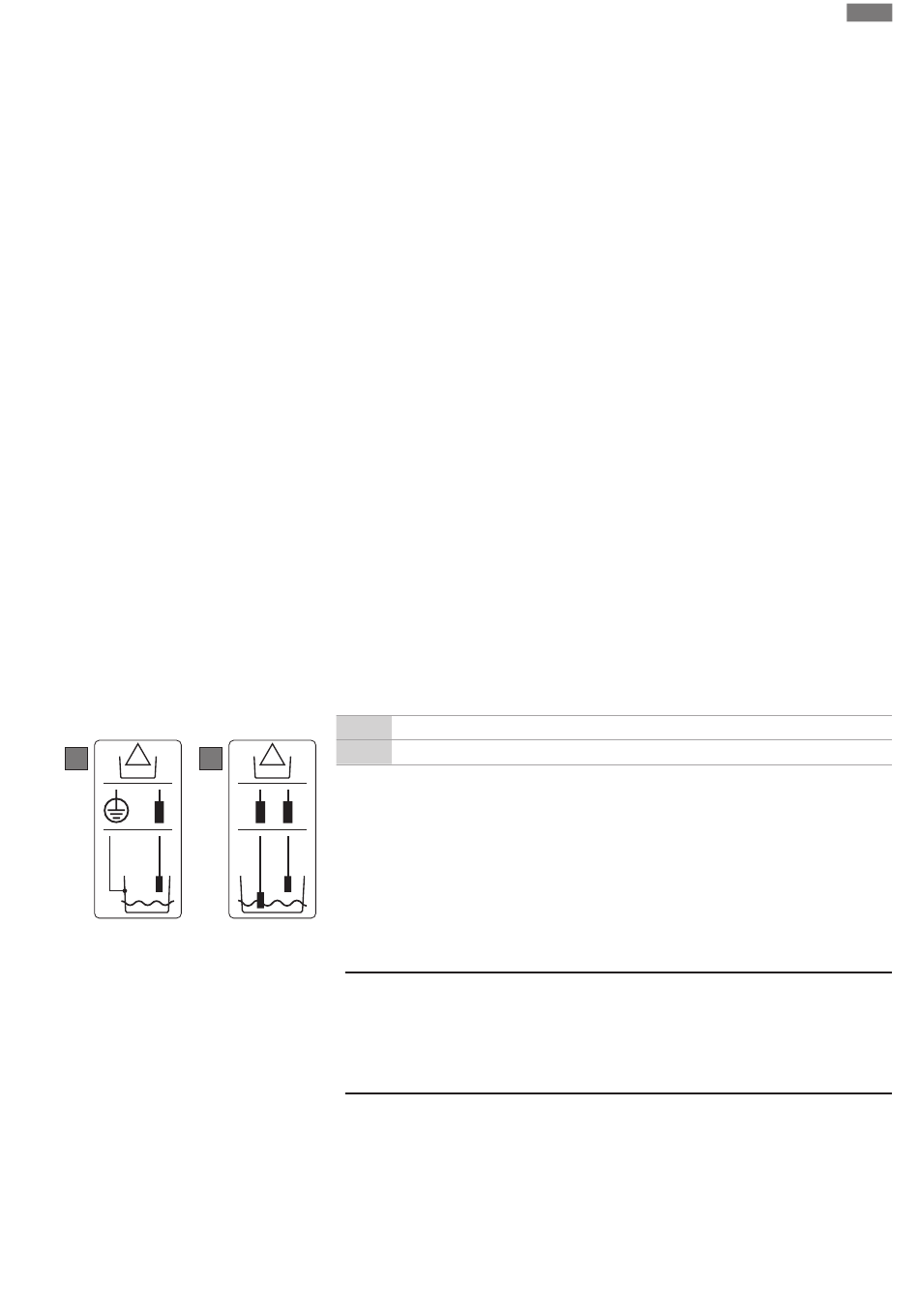

Fig. 10: Aansluittypes van de elektroden
6.5.7
Aansluiting "Extern OFF": uitscha-
keling op afstand
Inbouw- en bedieningsvoorschriften • Wilo-Control EC-WP • Ed.01/2024-08
formatie over de regelingsmodi en hoe ze werken en over de individuele aansluitings-
nummers is te vinden in de betreffende beschrijving:
•
Regelingsmodi voor het vullen
–
Regelingsmodus "Vullen": 1x put, 1x pomp, 1x vlotterschakelaar of elektrode [" 22]
–
Regelingsmodus "Vullen": 1x put, 1x pomp, 2x vlotterschakelaar of elektroden
[" 23]
–
Regelingsmodus "Vullen": 1x put, 2x pompen, 2x vlotterschakelaars of elektroden
[" 24]
–
Regelingsmodus "Vullen": 1x put, 2x pompen, 3x vlotterschakelaars of elektroden
[" 25]
–
Regelingsmodus "Vullen": 1x put, 2x pompen, 4x vlotterschakelaars of elektroden
[" 26]
–
Regelingsmodus "Vullen": 2x putten, 2x pompen, 2x vlotterschakelaars of elektroden
[" 27]
–
Regelingsmodus "Vullen": 2x putten, 2x pompen, 4x vlotterschakelaars of elektroden
[" 29]
•
Regelingsmodi voor het leegmaken
–
Regelingsmodus "Leegmaken": 1x put, 1x pomp, 1x vlotterschakelaar of elektrode
[" 31]
–
Regelingsmodus "Leegmaken": 1x put, 1x pomp, 2x vlotterschakelaar of elektroden
[" 32]
–
Regelingsmodus "Leegmaken": 1x put, 2x pompen, 2x vlotterschakelaars of elektro-
den [" 33]
–
Regelingsmodus "Leegmaken": 1x put, 2x pompen, 3x vlotterschakelaars of elektro-
den [" 34]
–
Regelingsmodus "Leegmaken": 1x put, 2x pompen, 4x vlotterschakelaars of elektro-
den [" 35]
–
Regelingsmodus "Leegmaken": 2x putten, 2x pompen, 2x vlotterschakelaars of elek-
troden [" 36]
–
Regelingsmodus "Leegmaken": 2x putten, 2x pompen, 4x vlotterschakelaars of elek-
troden [" 37]
Toepassing van elektrodes
Elektroden kunnen op de volgende manieren worden aangesloten:
A
1x elektrode met referentiemassa op het reservoir
!
B
2x elektrode met referentiemassa via een elektrode
VOORZICHTIG
Materiële schade door externe spanning!
Een aangebrachte externe spanning vernielt het onderdeel.
• Sluit geen externe spanning aan (potentiaalvrij aansluiten).
