6.6.5
Regelingsmodus "Vullen": 1x put,
2x pompen, 4x vlotterschakelaars
of elektroden
HW
T
OFF1
ON1
W1
DR
P1
P2

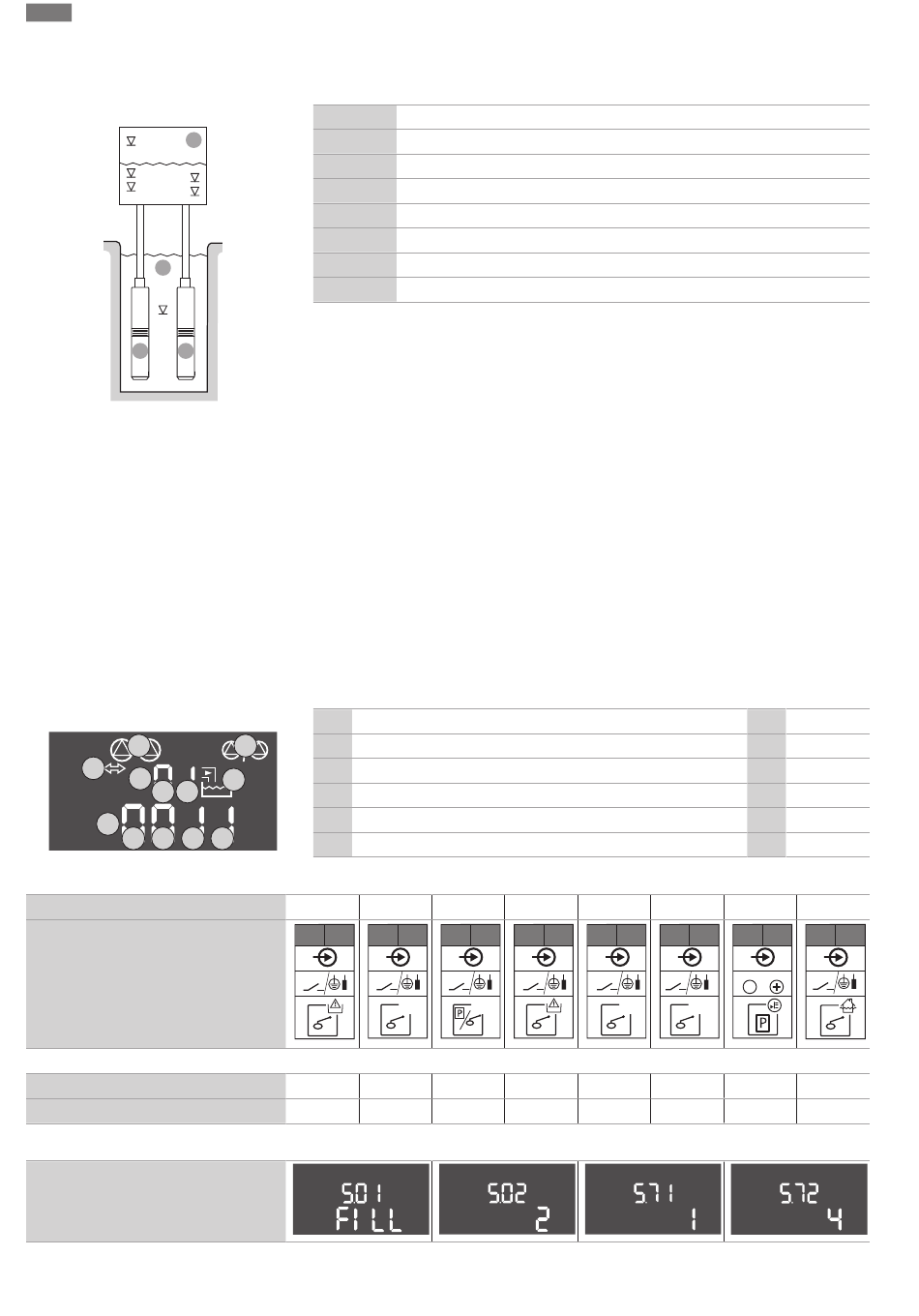

Fig. 27: Toepassingsschema
1
6
5
5.3 5.2
4
4.5
4.3
4.2
Fig. 28: Weergave scherm
Functie
Symbool klemmenoverzicht
Werking vlotterschakelaar
Contact boven
Contact onder
Menu en in te stellen waarde
26
HW
OFF1
ON1
OFF2
ON2
OFF2
ON2
DR
P1
P2
Als het vulniveau in het reservoir daalt en het eerste inschakelniveau (ON1) bereikt wordt,
wordt de eerste pomp ingeschakeld. Het reservoir wordt gevuld. Als de waterstand in het re-
servoir verder daalt en het tweede inschakelniveau (ON2) bereikt wordt, wordt de tweede
pomp ingeschakeld.
Als de uitschakelniveaus (OFF2 en OFF1) bereikt worden, volgt de uitschakeling van de des-
betreffende pomp na de ingestelde uitschakelvertraging. LET OP! De basislast- en pieklast-
pomp worden cyclisch gewisseld (zie menu 5.60).
Om te voorkomen dat het reservoir overloopt, installeert u een vlotterschakelaar of elektrode
in het reservoir:
•
Als het hoogwaterniveau overschreden wordt, worden alle pompen uitgeschakeld. In het
display verschijnt een foutmelding en er klinkt een alarm.
•
Als het hoogwaterniveau onderschreden wordt, worden het alarm en de foutmelding au-
tomatisch gereset.
Om te voorkomen dat de pompen drooglopen: installeer een extra vlotterschakelaar of elek-
trode in de put:
•
De pompen worden uitgeschakeld als het droogloopniveau wordt overschreden. In het
display verschijnt een foutmelding en er klinkt een alarm.
•
Als het droogloopniveau overschreden wordt, worden het alarm en de foutmelding auto-
matisch gereset.
