8.3.5
Menu 2: Veldbuskoppeling ModBus
RTU

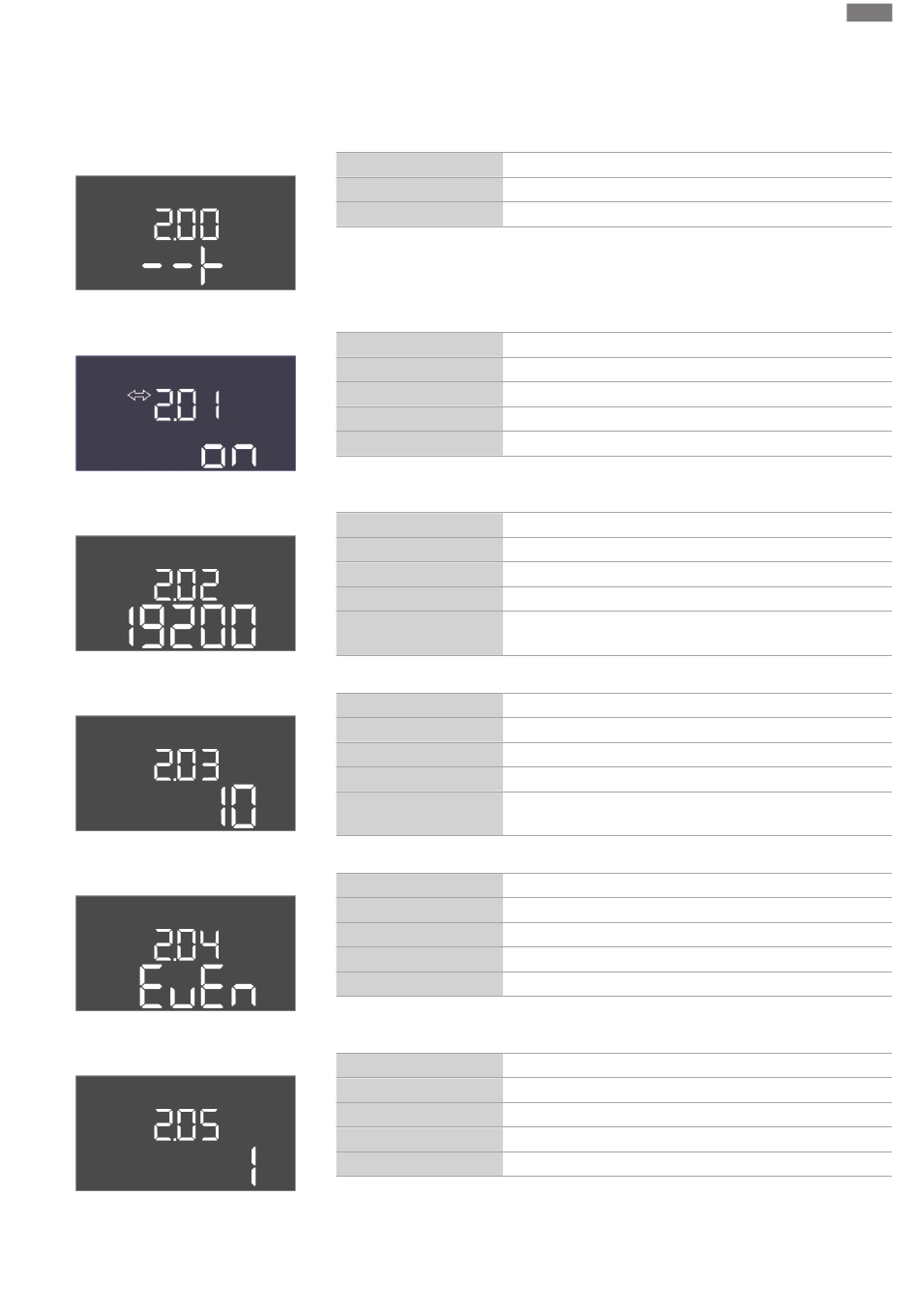

Fig. 91: Menu 2.00
Fig. 92: Menu 2.01
Fig. 93: Menu 2.02
Fig. 94: Menu 2.03
Fig. 95: Menu 2.04
Fig. 96: Menu 2.05
Inbouw- en bedieningsvoorschriften • Wilo-Control EC-WP • Ed.01/2024-08
Voor de aansluiting via ModBus RTU is de schakelkast met een RS485-interface uitgerust.
Via de interface kunnen verschillende parameters gelezen en deels ook gewijzigd worden.
De schakelkast werkt hierbij als Modbus-slave. Een overzicht van de afzonderlijke parame-
ters alsmede een beschrijving van de gebruikte gegevenstypen zijn in de bijlage afgebeeld.
Voor gebruik van de ModBus-interface, de instellingen in de volgende menu's uitvoeren:
Menu-nr.
2.00
Naam
Communicatie-instellingen
Beschrijving
Instelling voor ModBus
Menu-nr.
2.01
Naam
ModBus RTU-interface aan/uit
Instelbereik
on, off
Fabrieksinstelling
on
Beschrijving
De ModBus-interface in- of uitschakelen.
Menu-nr.
2.02
Naam
Baudrate
Instelbereik
9600; 19200; 38400; 76800
Fabrieksinstelling
19200
Beschrijving
Stel de ModBus-transmissiesnelheid in volgens de aangesloten
bus.
Menu-nr.
2.03
Naam
Deelnemeradres
Instelbereik
1 ... 254
Fabrieksinstelling
10
Beschrijving
Deelnemersadres van de Control EC-WP in het ModBus-net-
werk
Menu-nr.
2.04
Naam
Pariteit
Instelbereik
none, even, odd
Fabrieksinstelling
even
Beschrijving
Pariteitsinstelling voor de seriële verbinding van ModBus RTU
Menu-nr.
2.05
Naam
Stopbits
Instelbereik
1; 2
Fabrieksinstelling
1
Beschrijving
Aantal stopbits voor de seriële verbinding van ModBus RTU
