Wilo Control EC-WP Inbouw- En Bedieningsvoorschriften pagina 24
Inhoudsopgave
nl
6.6.3
Regelingsmodus "Vullen": 1x put,
2x pompen, 2x vlotterschakelaars
of elektroden
HW
T
ON/OFF1
ON/OFF2
W1
DR
P1
P2

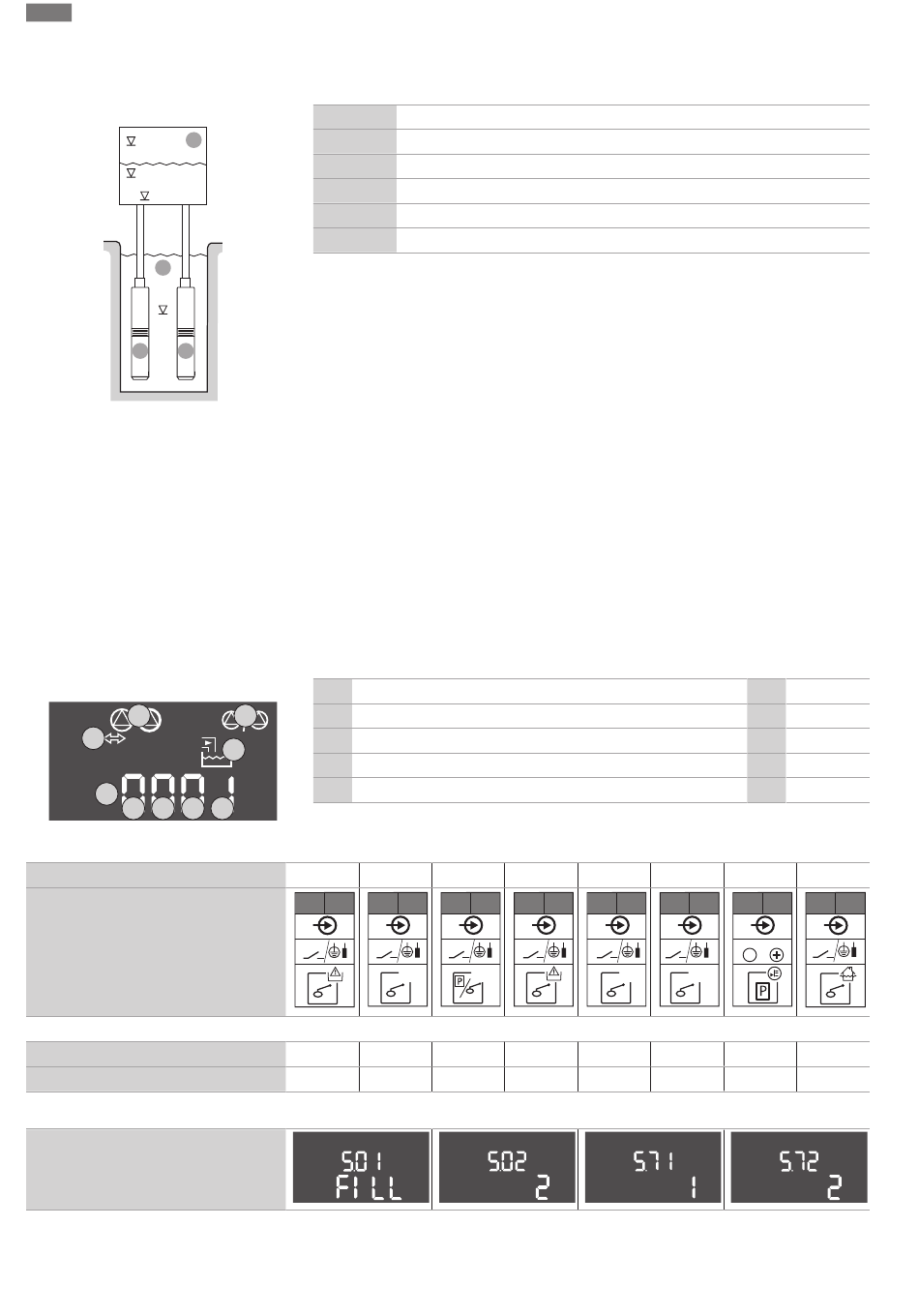

Fig. 23: Toepassingsschema
1
6
4
4.5
4.3
4.2
Fig. 24: Weergave scherm
Functie
Symbool klemmenoverzicht
Werking vlotterschakelaar
Contact boven
Contact onder
Menu en in te stellen waarde
24
HW
ON/OFF1
ON/OFF2
DR
P1
P2
Als het vulniveau in het reservoir daalt en het eerste inschakelniveau (ON/OFF1) bereikt
wordt, wordt de eerste pomp ingeschakeld. Het reservoir wordt gevuld. Als de waterstand in
het reservoir verder daalt en het tweede inschakelniveau (ON/OFF2) bereikt wordt, wordt de
tweede pomp ingeschakeld.
Als de uitschakelniveaus (ON/OFF2 en ON/OFF1) bereikt worden, volgt de uitschakeling van
de pompen na de ingestelde uitschakelvertraging. De kabellengte van de betreffende vlot-
terschakelaar bepaalt de schakelcyclus. LET OP! De basislast- en pieklastpomp worden cy-
clisch gewisseld (zie menu 5.60).
Om te voorkomen dat het reservoir overloopt, installeert u een vlotterschakelaar of elektrode
in het reservoir:
•
Als het hoogwaterniveau overschreden wordt, worden alle pompen uitgeschakeld. In het
display verschijnt een foutmelding en er klinkt een alarm.
•
Als het hoogwaterniveau onderschreden wordt, worden het alarm en de foutmelding au-
tomatisch gereset.
Om te voorkomen dat de pompen drooglopen: installeer een extra vlotterschakelaar of elek-
trode in de put:
•
De pompen worden uitgeschakeld als het droogloopniveau wordt overschreden. In het
display verschijnt een foutmelding en er klinkt een alarm.
•
Als het droogloopniveau overschreden wordt, worden het alarm en de foutmelding auto-
matisch gereset.
1
Actuele pompstatus
2
2
Reservepomp geactiveerd
3
Regelingsmodus
3
4
Schakeltoestand van de vlotterschakelaars/elektroden
6
Veldbus actief
4.1
Klemmenoverzicht
DR
-
25 26
27 28
1/(2)
gesloten
−
Open
−
Vereiste menu-instellingen
Hoogwaterniveau
In-/uitschakelniveau 1
In-/uitschakelniveau 2
Droogloopniveau
Pomp 1
Pomp 2
ON/OFF1
-
29 30
31 32
off
on/(off)
1
2
1/(2)
gesloten
−
Open
−
Inbouw- en bedieningsvoorschriften • Wilo-Control EC-WP • Ed.01/2024-08
4.1
4.2
4.3
4.5
-
ON/OFF2
-
33 34
35 36
45 46
4-20 mA
In
off
on/(off)
2
2
−
gesloten
−
−
Open
−
DR
ON/OFF2
ON/OFF1
HW
HW
49 50
2
gesloten
Open
