8.3.1
Parameterinvoer vrijgeven
1
2
3
5
7

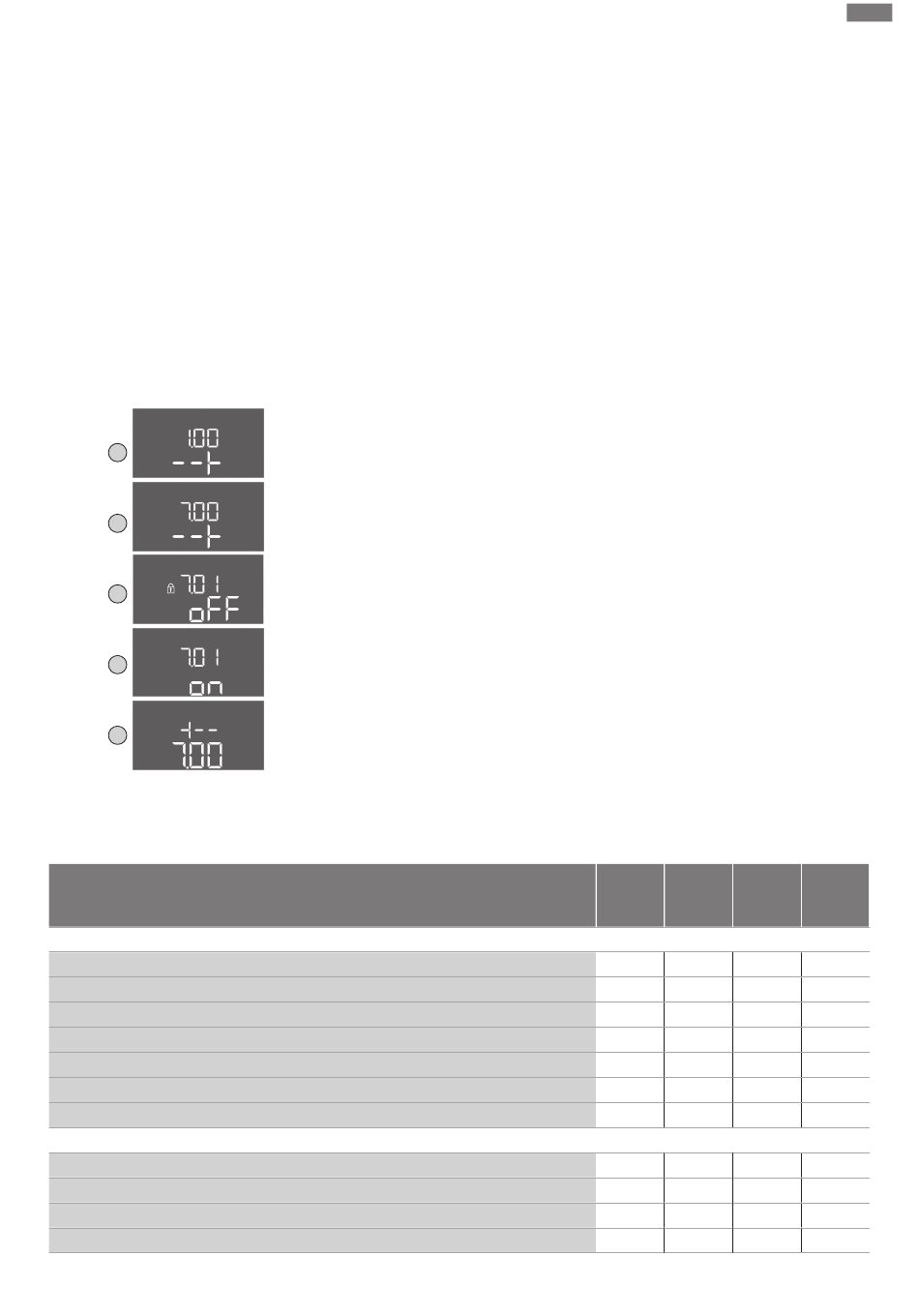

Fig. 56: Parameterinvoer vrijgeven
8.3.2
Overzicht van de beschikbare pa-
rameters
Parameter (menu-item)
1.00 In- en uitschakelwaarden
1.01 Gewenste drukwaarde
1.04 Inschakeldrempel van de pomp in % van de gewenste drukwaarde
1.07 Uitschakeldrempel van de basislastpomp in % van de gewenste drukwaarde
1.08 Uitschakeldrempel van de pieklastpompen in % van de gewenste drukwaarde
1.09 Uitschakelvertraging basislastpomp
1.10 Inschakelvertraging pieklastpomp
1.11 Uitschakelvertraging pieklastpomp
2.00 Veldbuskoppeling ModBus RTU
2.01 ModBus RTU-interface aan/uit
2.02 Baudrate
2.03 Deelnemeradres
2.04 Pariteit
Inbouw- en bedieningsvoorschriften • Wilo-Control EC-WP • Ed.01/2024-08
•
Menu 3: Pompen vrijgeven.
•
Motorstroombewaking instellen.
•
Draairichting van de aangesloten pompen controleren.
Volgende punten tijdens de configuratie in acht nemen:
•
Als er gedurende 6 minuten geen invoer of bediening plaatsvindt:
–
Schakelt de displayverlichting uit.
–
Toont de display weer het hoofdscherm.
–
Wordt de parameterinvoer geblokkeerd.
•
Sommige instellingen kunnen alleen worden gewijzigd als er geen pomp in bedrijf is.
•
Het menu past zich automatisch aan de hand van de instellingen aan. Voorbeeld: De me-
nu's 5.41 ... 5.43 zijn alleen zichtbaar als de functie "Pomp-kick" (menu 5.40) is geacti-
veerd.
•
De menustructuur is voor alle EC-schakelkasten (bijv. HVAC, Booster, Lift, Fire, ...) geldig.
Daarom kan het tot hiaten in de menustructuur komen.
Standaard worden de waarden alleen weergegeven. Om waarden te wijzigen, de parameter-
invoer in het menu 7.01 vrijgeven:
1.
Druk gedurende 3 s op bedieningsknop.
⇒
Menu 1.00 verschijnt
2.
Bedieningsknop draaien, tot menu 7 verschijnt.
3.
Druk op de bedieningsknop.
⇒
Menu 7.01 verschijnt.
4.
Druk op de bedieningsknop.
5.
Waarde naar "on" wijzigen: Draai de bedieningsknop.
6.
Waarde opslaan: Druk op de bedieningsknop.
⇒
Het menu is voor wijzigen vrijgegeven.
7.
Draai de bedieningsknop, tot het einde van menu 7 verschijnt.
8.
Druk op de bedieningsknop.
⇒
Terug naar het hoofdmenuniveau.
▶
Eerste configuratie starten.
De beschikbare parameters worden weergegeven in de volgende tabel.
Vullen
Leegma-
Druk-
ken
schake-
laar
−
−
−
−
−
−
−
−
−
−
−
−
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
nl
Druk-
sensor
•
•
•
•
•
•
•
•
•
•
•
