6.6.2
Regelingsmodus "Vullen": 1x put,
1x pomp, 2x vlotterschakelaar of
elektroden
HW
T
OFF
ON
W1
DR
P1

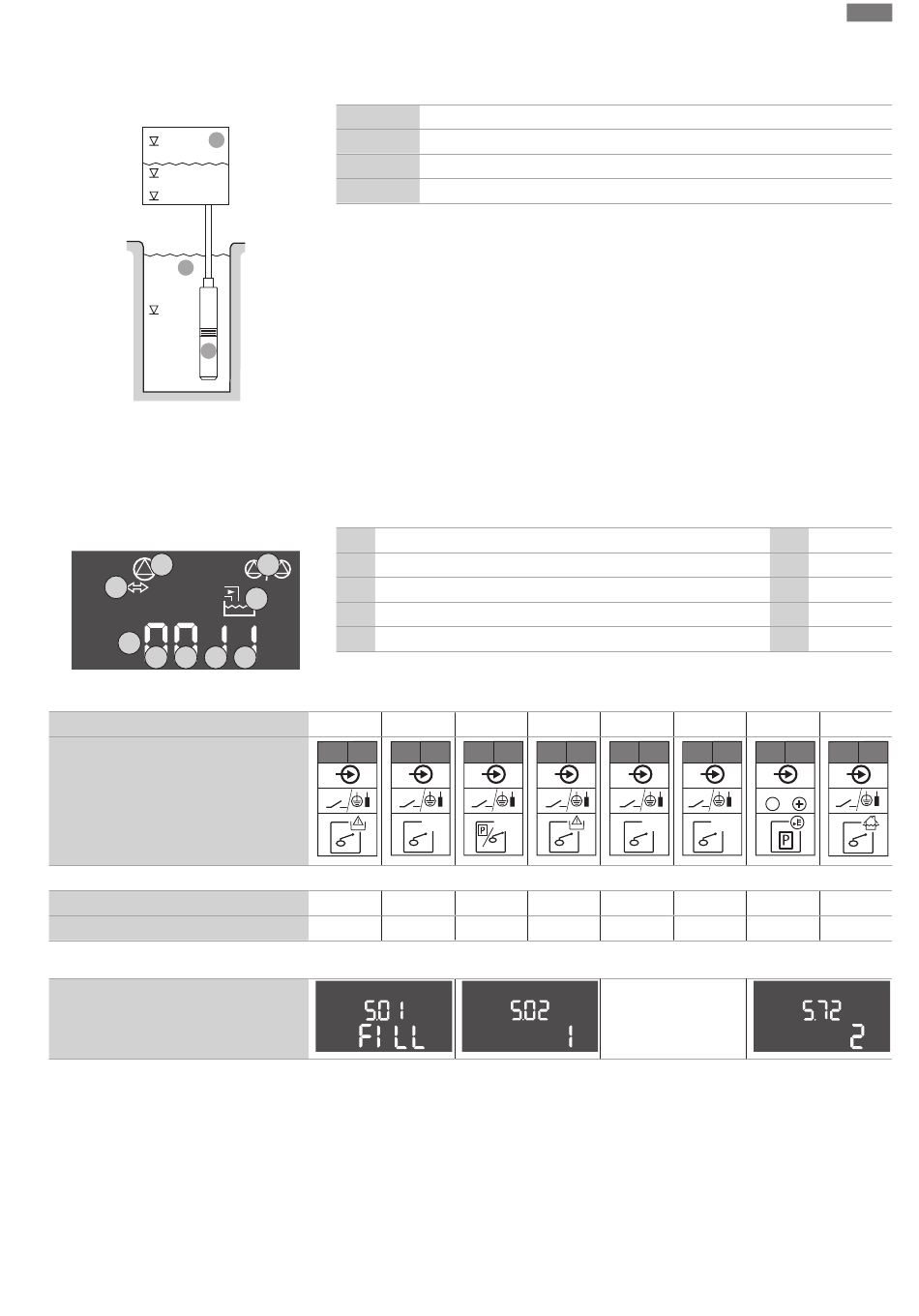

Fig. 21: Toepassingsschema
1
6
4
4.5
4.3
4.2
Fig. 22: Weergave scherm
Functie
Symbool klemmenoverzicht
Werking vlotterschakelaar
Contact boven
Contact onder
Menu en in te stellen waarde
Inbouw- en bedieningsvoorschriften • Wilo-Control EC-WP • Ed.01/2024-08
HW
OFF
ON
DR
Als het vulniveau in het reservoir daalt en het inschakelniveau bereikt wordt, wordt de pomp
ingeschakeld. Het reservoir wordt gevuld. Als het uitschakelniveau bereikt wordt, volgt de
uitschakeling van de pomp na de ingestelde uitschakelvertraging.
Om te voorkomen dat het reservoir overloopt, installeert u een vlotterschakelaar of elektrode
in het reservoir:
•
De pomp wordt uitgeschakeld als het hoogwaterniveau wordt overschreden. In het display
verschijnt een foutmelding en er klinkt een alarm.
•
Als het hoogwaterniveau onderschreden wordt, worden het alarm en de foutmelding au-
tomatisch gereset.
Om te voorkomen dat de pomp droogloopt: installeer een extra vlotterschakelaar of elektro-
de in de put:
•
De pomp wordt uitgeschakeld als het droogloopniveau wordt overschreden. In het display
verschijnt een foutmelding en er klinkt een alarm.
•
Als het droogloopniveau overschreden wordt, worden het alarm en de foutmelding auto-
matisch gereset.
1
Actuele pompstatus
2
2
Reservepomp geactiveerd
3
Regelingsmodus
3
4
Schakeltoestand van de vlotterschakelaars/elektroden
6
Veldbus actief
4.1
Klemmenoverzicht
DR
OFF
25 26
27 28
1/(2)
gesloten
gesloten
Open
Open
Vereiste menu-instellingen
Hoogwaterniveau
Uitschakelniveau
Inschakelniveau
Droogloopniveau
ON
-
29 30
31 32
off
on/(off)
1
2
1/(2)
gesloten
−
Open
−
4.1
4.2
4.3
4.5
-
-
-
33 34
35 36
45 46
4-20 mA
In
off
on/(off)
2
2
−
−
−
−
−
−
nl
DR
OFF
ON
HW
HW
49 50
2
gesloten
Open
23
