Regelingsmodus "Vullen": 1x put,
2x pompen, 3x vlotterschakelaars
of elektroden
HW
T
OFF
ON1
ON2
W1
DR
P1
P2

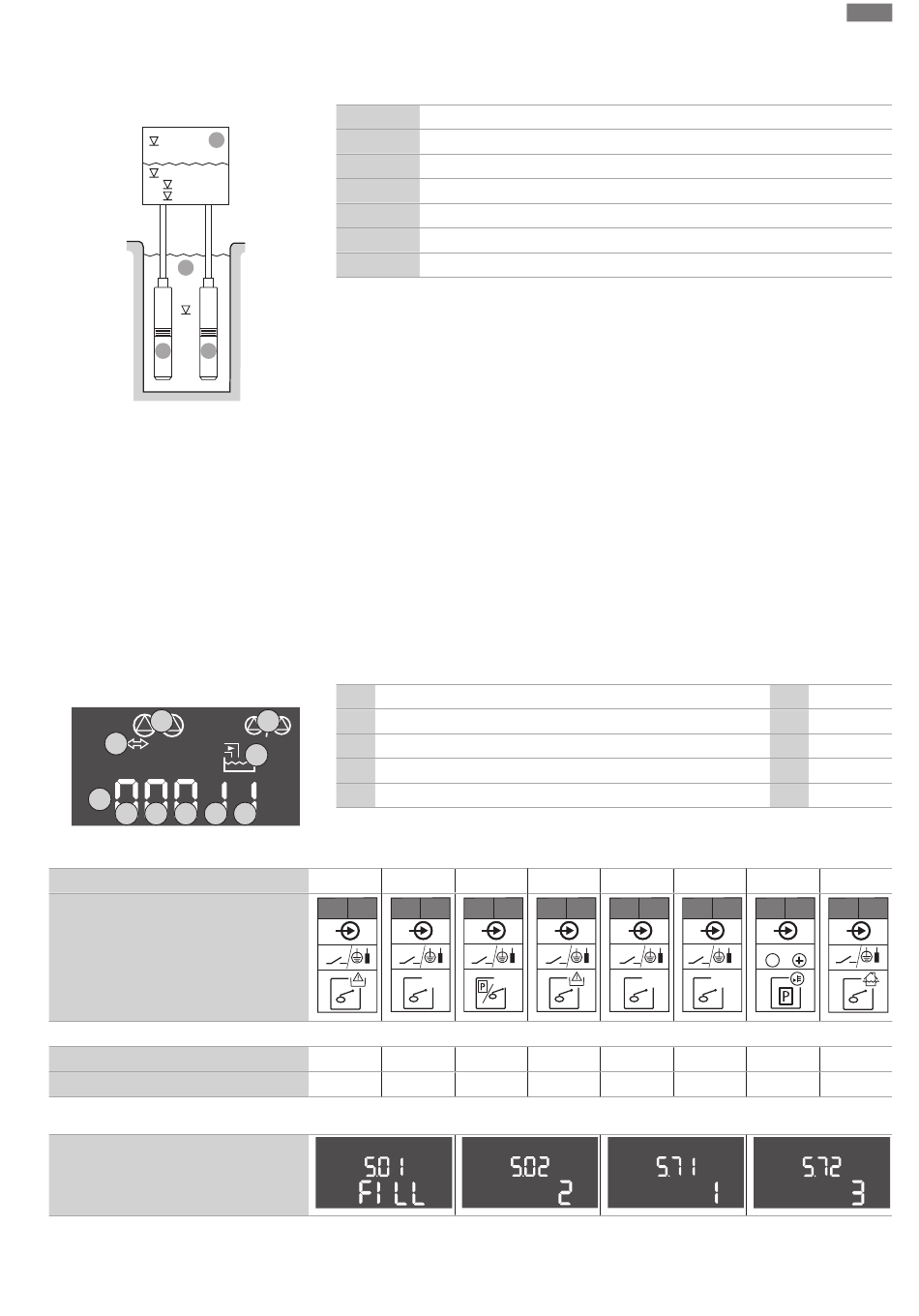

Fig. 25: Toepassingsschema
1
6
4
4.5
4.4
4.3
4.2
Fig. 26: Weergave scherm
Functie
Symbool klemmenoverzicht
Werking vlotterschakelaar
Contact boven
Contact onder
Menu en in te stellen waarde
Inbouw- en bedieningsvoorschriften • Wilo-Control EC-WP • Ed.01/2024-08
HW
OFF
ON1
ON2
DR
P1
P2
Als het vulniveau in het reservoir daalt en het eerste inschakelniveau (ON1) bereikt wordt,
wordt de eerste pomp ingeschakeld. Het reservoir wordt gevuld. Als de waterstand in het re-
servoir verder daalt en het tweede inschakelniveau (ON2) bereikt wordt, wordt de tweede
pomp ingeschakeld.
Als het uitschakelniveau (OFF) bereikt wordt, volgt de uitschakeling van alle pompen na de
ingestelde uitschakelvertraging. LET OP! De basislast- en pieklastpomp worden cyclisch
gewisseld (zie menu 5.60).
Om te voorkomen dat het reservoir overloopt, installeert u een vlotterschakelaar of elektrode
in het reservoir:
•
Als het hoogwaterniveau overschreden wordt, worden alle pompen uitgeschakeld. In het
display verschijnt een foutmelding en er klinkt een alarm.
•
Als het hoogwaterniveau onderschreden wordt, worden het alarm en de foutmelding au-
tomatisch gereset.
Om te voorkomen dat de pompen drooglopen: installeer een extra vlotterschakelaar of elek-
trode in de put:
•
De pompen worden uitgeschakeld als het droogloopniveau wordt overschreden. In het
display verschijnt een foutmelding en er klinkt een alarm.
•
Als het droogloopniveau overschreden wordt, worden het alarm en de foutmelding auto-
matisch gereset.
1
Actuele pompstatus
2
2
Reservepomp geactiveerd
3
Regelingsmodus
3
4
Schakeltoestand van de vlotterschakelaars/elektroden
6
Veldbus actief
4.1
Klemmenoverzicht
DR
OFF
25 26
27 28
1/(2)
gesloten
gesloten
Open
Open
Vereiste menu-instellingen
Hoogwaterniveau
Uitschakelniveau
Inschakelniveau 1
Inschakelniveau 2
Droogloopniveau
Pomp 1
Pomp 2
ON1
-
29 30
31 32
off
on/(off)
1
2
1/(2)
gesloten
−
Open
−
4.1
4.2
4.3
4.4
4.5
-
ON2
-
33 34
35 36
45 46
4-20 mA
In
off
on/(off)
2
2
−
gesloten
−
−
Open
−
nl
DR
ON1
ON2
OFF
HW
HW
49 50
2
gesloten
Open
