13.2

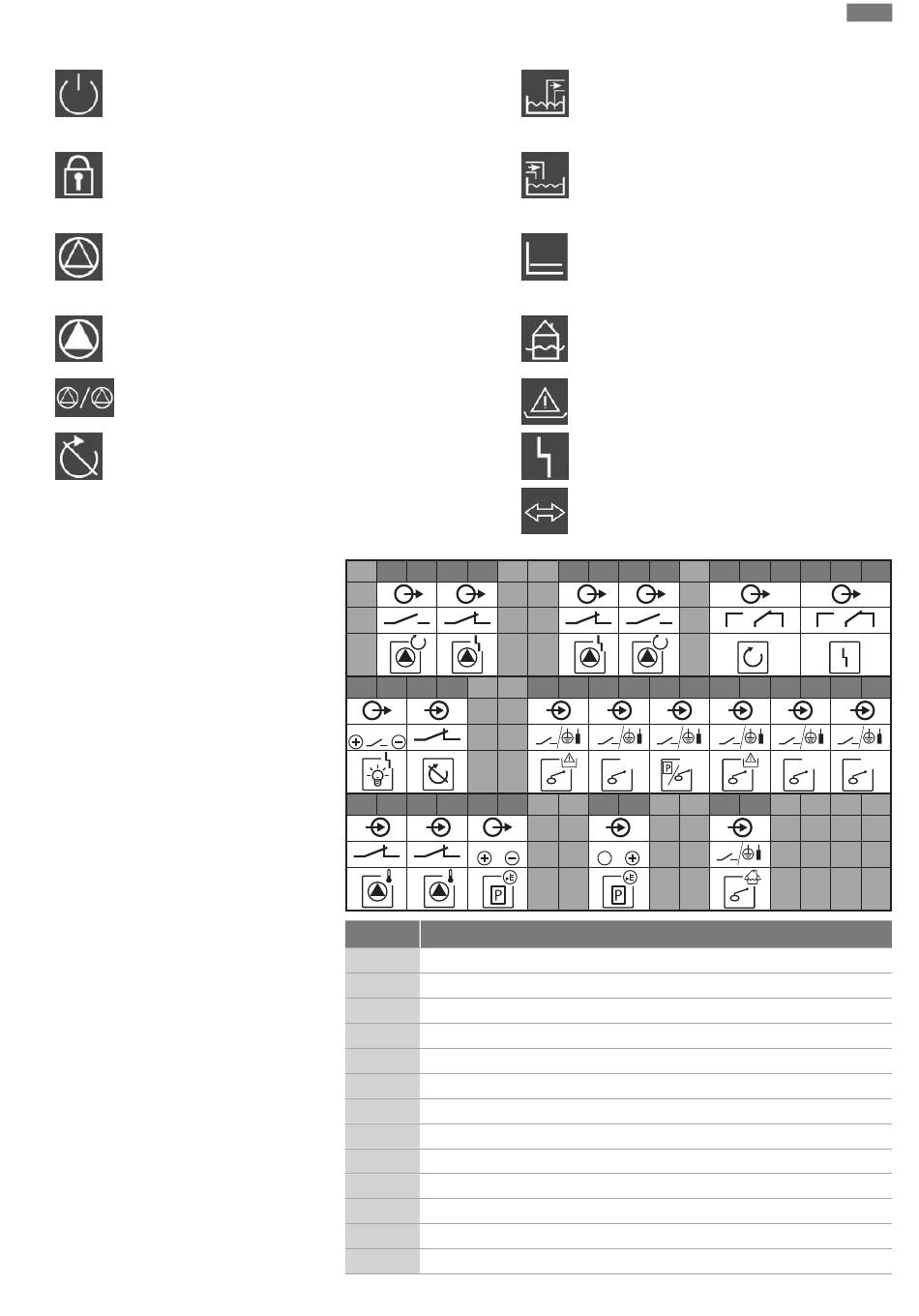

Overzicht van de symbolen
Stand-by:
Symbool brandt: De schakelkast is ingeschakeld
en bedrijfsklaar.
Symbool knippert: Nalooptijd van pomp 1 actief
Gegevensinvoer niet mogelijk:
1. Invoer geblokkeerd
2. Het opgevraagde menu is slechts een waarde-
aanduiding.
Pompen bedrijfsklaar/gedeactiveerd:
Symbool brandt: Pomp is beschikbaar en bedrijfs-
klaar.
Symbool knippert: Pomp is gedeactiveerd.
Pompen werken/storing:
Symbool brandt: Pomp is in bedrijf.
Symbool knippert: Storing van de pomp
Een pomp werd als reservepomp vastgelegd.
Ingang "Extern OFF" actief: Alle pompen uitge-
schakeld
13.3
Overzicht elektrisch aansluitsche-
ma
Inbouw- en bedieningsvoorschriften • Wilo-Control EC-WP • Ed.01/2024-08
1
2
3
4
5
6
1
1
19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36
24 V
37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54
0-10 V
1
2
Klem
Functie
2/3
Uitgang: Enkelbedrijfsmelding pomp 1
4/5
Uitgang: Enkelstoringsmelding pomp 1
8/9
Uitgang: Enkelstoringsmelding pomp 2
10/11
Uitgang: Enkelbedrijfsmelding pomp 2
13/14/15
Uitgang: Verzamelbedrijfsmelding
16/17/18
Uitgang: Verzamelstoringsmelding
19/20
Uitgang: Externe alarmmelder
21/22
Ingang: Extern OFF
25/26
Ingang: Droogloopbeveiliging pomp 1
27/28
Ingang: In- resp. uitschakelniveau voor niveauregeling
29/30
Ingang: In- resp. uitschakelniveau voor druk- en niveauregeling
31/32
Ingang: Droogloopbeveiliging pomp 2
33/34
Ingang: In- resp. uitschakelniveau alleen voor niveauregeling
Regelingsmodus: Leegmaken (drain)
Regelingsmodus: Vullen (fill)
Regelingsmodus: Constantedrukregeling (p-c)
Hoogwaterniveau overschreden
(Droogloopbeveiliging actief
Er is ten minste één actuele (niet bevestigde)
foutmelding.
Het apparaat communiceert met een veldbussys-
teem.
7
8
9 10 11 12 13 14 15 16 17 18
2
2
off
on/(off)
1
1/(2)
1/(2)
4-20 mA
In
nl
off
on/(off)
2
2
2
2
67
