Productomschrijving
4.1
Opbouw
1
4
2
3

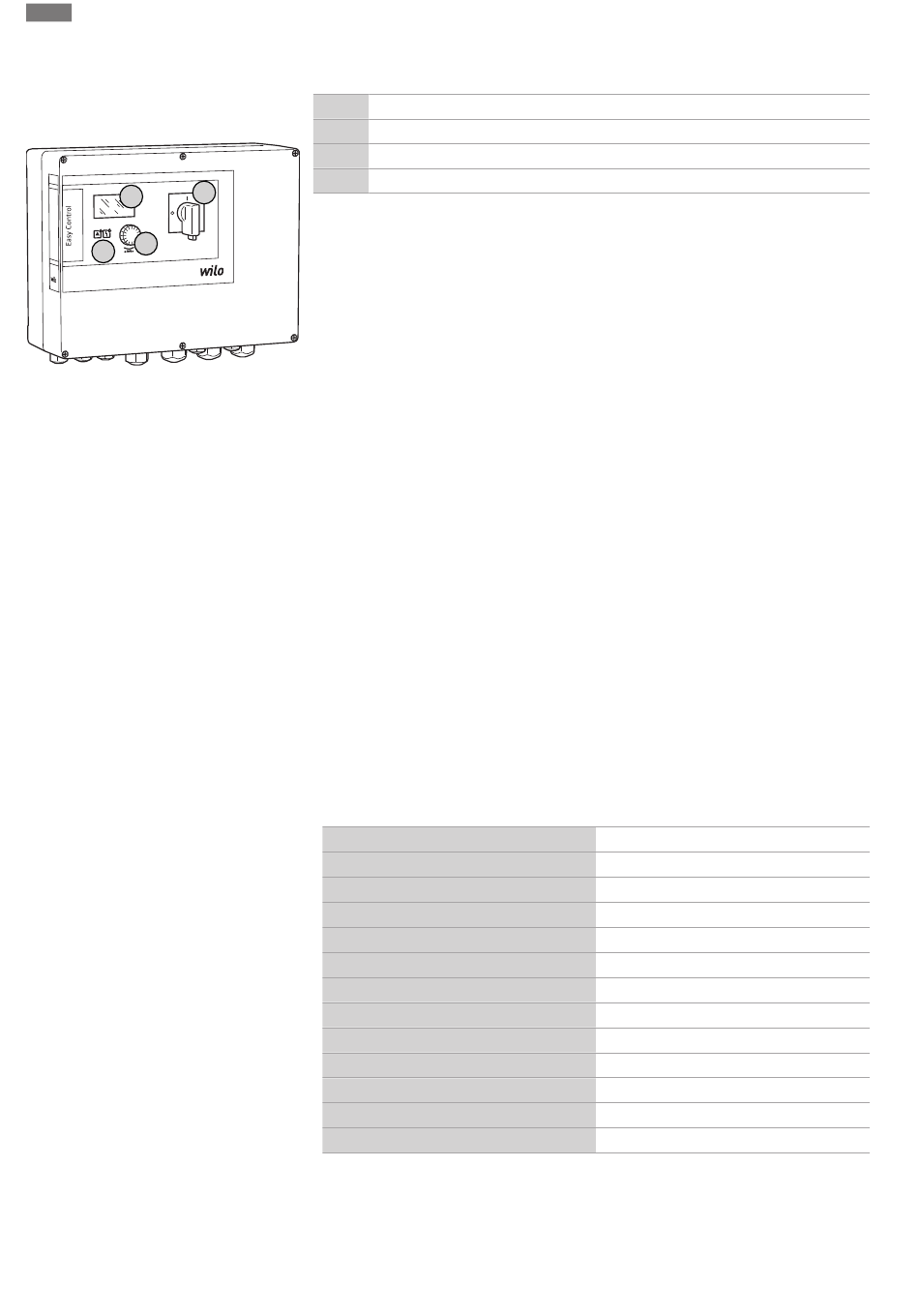

Fig. 1: Schakelkastfront
4.2
Werking
4.3
Technische gegevens
8
1
Hoofdschakelaar
2
Bedieningsknop
3
Led-indicaties
4
LC-display
De voorkant van de schakelkast bestaat uit de volgende hoofdcomponenten:
•
hoofdschakelaar voor het in-/uitschakelen van de schakelkast;
•
bedieningsknop voor de menukeuze en parameterinvoer;
•
leds voor de weergave van de actuele bedrijfstoestand;
•
LC-display voor weergave van de actuele bedrijfsgegevens en de afzonderlijke menu-
items
De posities van de afzonderlijke bedieningselementen zijn bij de kunststof- en metaalbehui-
zing identiek.
De niveau- en drukdetectie is per pomp uitgevoerd als tweepuntsregeling. Afhankelijk van
het vulniveau of de actuele druk worden de pompen automatisch afzonderlijk in- en uitge-
schakeld. Wanneer het droogloop- of hoogwaterniveau wordt bereikt, wordt een visuele
melding gegeven. Daarop volgt een gedwongen inschakeling van alle pompen. Storingen
worden in het foutgeheugen gearchiveerd.
De weergave van de actuele bedrijfsgegevens en -toestanden wordt in de LC-display en via
leds weergegeven. De bediening en de invoer van de bedrijfsparameters gebeuren via een
draaiknop.
De schakelkast kent drie verschillende bedrijfssituaties:
•
Vullen
Wanneer het vloeistofniveau in één of twee reservoirs daalt, worden de pompen auto-
matisch afzonderlijk ingeschakeld en weer uitgeschakeld wanneer het niveau stijgt.
•
Leegmaken
Wanneer het vloeistofniveau in één of twee putten stijgt, worden de pompen automa-
tisch afzonderlijk ingeschakeld en weer uitgeschakeld wanneer het niveau daalt.
•
Drukregeling
Afhankelijk van de actuele druk bij de uitgangszijde van de installatie worden de pompen
individueel automatisch in- en uitgeschakeld.
Fabricagedatum*
Netaansluiting
Netfrequentie
Max. stroomverbruik per pomp
Max. nominaal vermogen per pomp
Inschakeltype van de pomp
Omgevings-/bedrijfstemperatuur
Opslagtemperatuur
Max. relatieve luchtvochtigheid
Beschermingsklasse
Elektrische veiligheid
Stuurspanning
Materiaal huis
Informatie over de Hardware-versie (HW) en Software-versie (SW) vindt u op het type-
plaatje!
*De fabricagedatum wordt conform ISO 8601 aangegeven: JJJJWww
•
JJJJ = jaar
•
W = afkorting voor week
Inbouw- en bedieningsvoorschriften • Wilo-Control EC-WP • Ed.01/2024-08
zie typeplaatje
zie typeplaatje
50/60 Hz
Zie typeaanduiding
zie typeplaatje
Zie typeaanduiding
0 ... 40 °C
-30 ... +60 °C
90%, niet condenserend
IP54
Verontreinigingsgraad II
zie typeplaatje
Polycarbonaat, uv-bestendig
