Paigaldamine
▶ Kasutage torude paigaldamisel või lahtivõtmisel kaht võtit: tavalist
võtit ja momentvõtit.
4

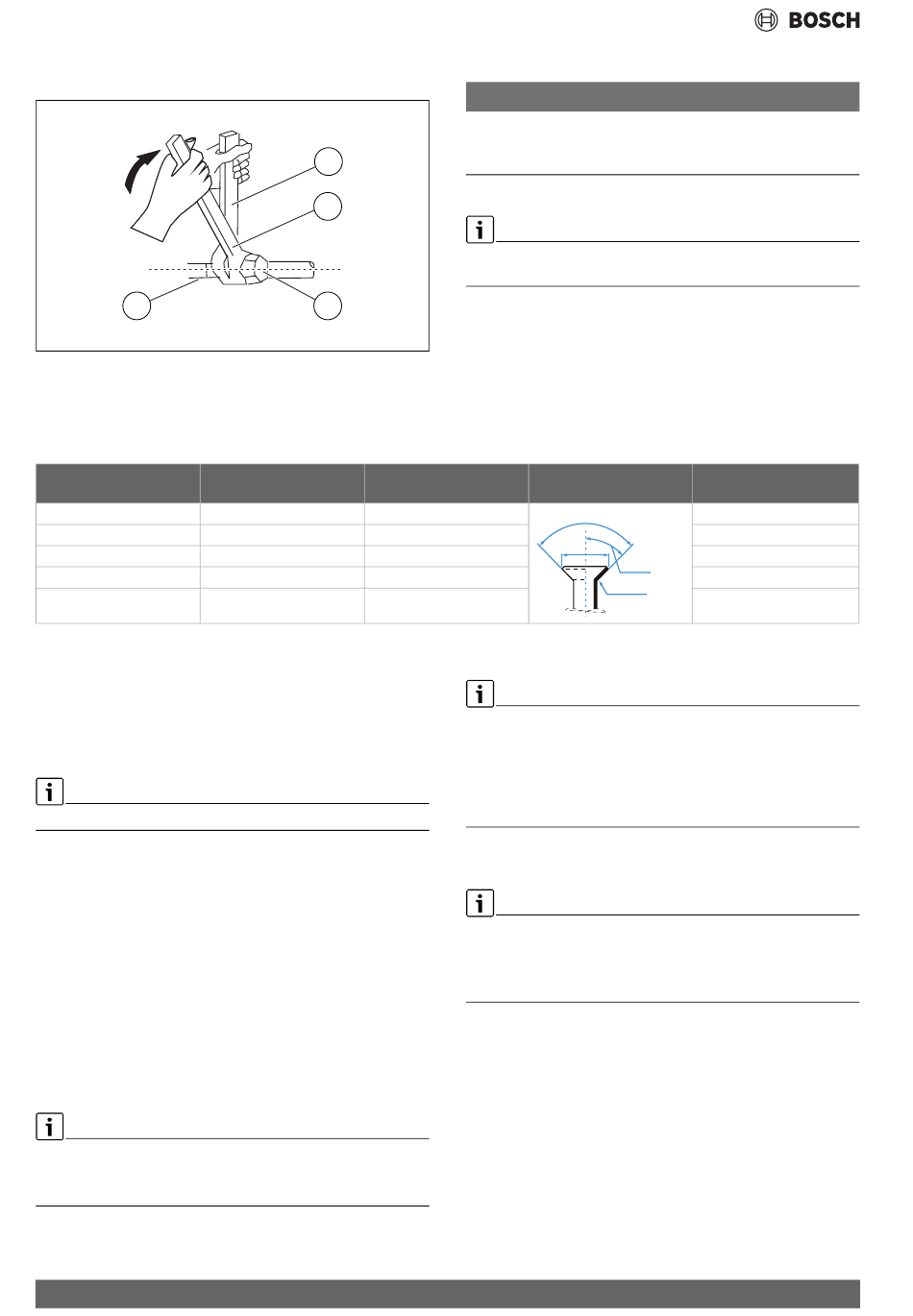

Joon. 14
[1]
Tavaline võti
[2]
Momentvõti
[3]
Toru otsakork
[4]
Toruliitmikud
Toru välisläbimõõt Ø [mm]
6,35 (1/4")
9,53 (3/8")
12,7 (1/2")
15,9 (5/8")
19 (3,4")
Tab. 93 Toruliitmike põhiandmed
3.5.2
Külmaagensi torude ühendamine välismoodulile
▶ Kruvige välismooduli küljel oleva tihendatud ventiili kate lahti.
▶ Eemaldage ventiilide otstelt kaitsekorgid.
▶ Joondage toru koonusots iga ventiiliga ja keerake koonusmutter
käega võimalikult kõvasti kinni.
▶ Pange mutrivõti ventiilile.
Ärge pange võtit hoolduskraani kinnitavale mutrile.
▶ Haarake tugevalt ventiilist ja keerake koonusmutter õige
jõumomendiga momentvõtmega kinni.
▶ Vabastage koonusmutrit veidi, seejärel keerake see uuesti kinni.
▶ Korrake ülejäänud torudel toiminguid 3 kuni 6.
3.5.3
Kondensaadi äravoolu ühendamine siseüksusele
Siseüksuse kondensaadi äravoolul on kaks ühendust.
Kondensaadivoolik ja kork paigaldatakse nendele ühendustele tehases
ja need saab välja vahetada ( joon. 60).
▶ Kondensaadivoolik tuleb paigutada kaldu.
▶ Ühendage äravooluvoolik, kinnitades vooliku õige äravoolu
tagamiseks toru samale poolele ( joon. 58).
▶ Mähkige ühenduskoht tihedalt teflonteibiga kinni, et tagada kindel
tihendus ja vältida lekkeid.
Tehke siseruumidesse jääval äravooluvooliku osal järgmist.
▶ Kondensaadi vältimiseks paigaldage sellele vahtmaterjalist
toruisolatsioon.
▶ Eemaldage õhufilter ja valge veidi vett äravooluvannile, et
kontrollida, kas vesi voolab seadmest vabalt välja.
100
1
2
3
0010020833-002
Pingutusmoment [Nm]
Koonusava läbimõõt (A)
18-20
32-39
49-59
57-71
67-101
▶ Korrake eespool kirjeldatud toiminguid teisel torul.
TEATIS
Külmaagensi torude vahelisest soojusülekandest tingitud
kasuteguri vähenemine
▶ Paigaldage külmaainetorudele eraldi soojusisolatsioon.
▶ Paigaldage torudele isolatsioon ja kinnitage see.
Vibratsiooni ja liigse müra vältimiseks peavad torud olema vähemalt
3 meetrit pikad.
Toru koonusots
[mm]
8,4-8,7
90°± 4
13,2-13,5
A
16,2-16,5
19,2-19,7
23,2-23,7
3.5.4
Õhu äraimu
Külmaagensi kontuuris olev õhk ja võõrmaterjalid võivad põhjustada
rõhu ebanormaalset tõusu, mis võib kahjustada kliimaseadet,
vähendada selle kasutegurit ja põhjustada vigastusi.
▶ Kasutage külmaagensi kontuuri äraimuks vaakumpumpa ja
manomeetrit, eemaldades süsteemist kogu kondenseerumatu gaasi
ja niiskuse.
Äraimu tuleb teha algsel paigaldamisel ja siis, kui seade teise kohta
viiakse.
Enne äraimu tehke järgmist.
▶ Veenduge, et siseüksuse ja välismooduli vahelised ühendustorud
oleksid õigesti ühendatud.
▶ Veenduge, et juhtmed oleksid õigesti ühendatud.
▶ Ühendage manomeetri voolik välismooduli madalsurveventiili
hoolduspordiga.
▶ Ühendage teine voolik manomeetrist vaakumpumpa.
▶ Avage manomeetri madalsurvepool. Jätke kõrgsurvepool suletuks.
▶ Lülitage vaakumpump süsteemi äraimu jaoks sisse.
▶ Laske vaakumpumbal töötada vähemalt 15 minutit või kuni
ühendatud mõõdiku näit on –76 cmHG (–10 Pa).
▶ Sulgege manomeetri madalsurvepool ja lülitage vaakumpump välja.
▶ Kontrollige 5 minuti pärast, kas rõhk on endine.
▶ Kui süsteemi rühk muutub, vt peatükist 4.1.3 "Gaasilekke kontroll"
teavet lekete suhtes kontrollimise kohta.
-või-
Ette valmistatud
koonusmutri keere
3/8"
3/8"
5/8"
45°± 2
3/4"
R0.4~0.8
3/4"
