▶ Utilizzare due chiavi per installare o smantellare il tubo, una chiave
comune e una dinamometrica.
4

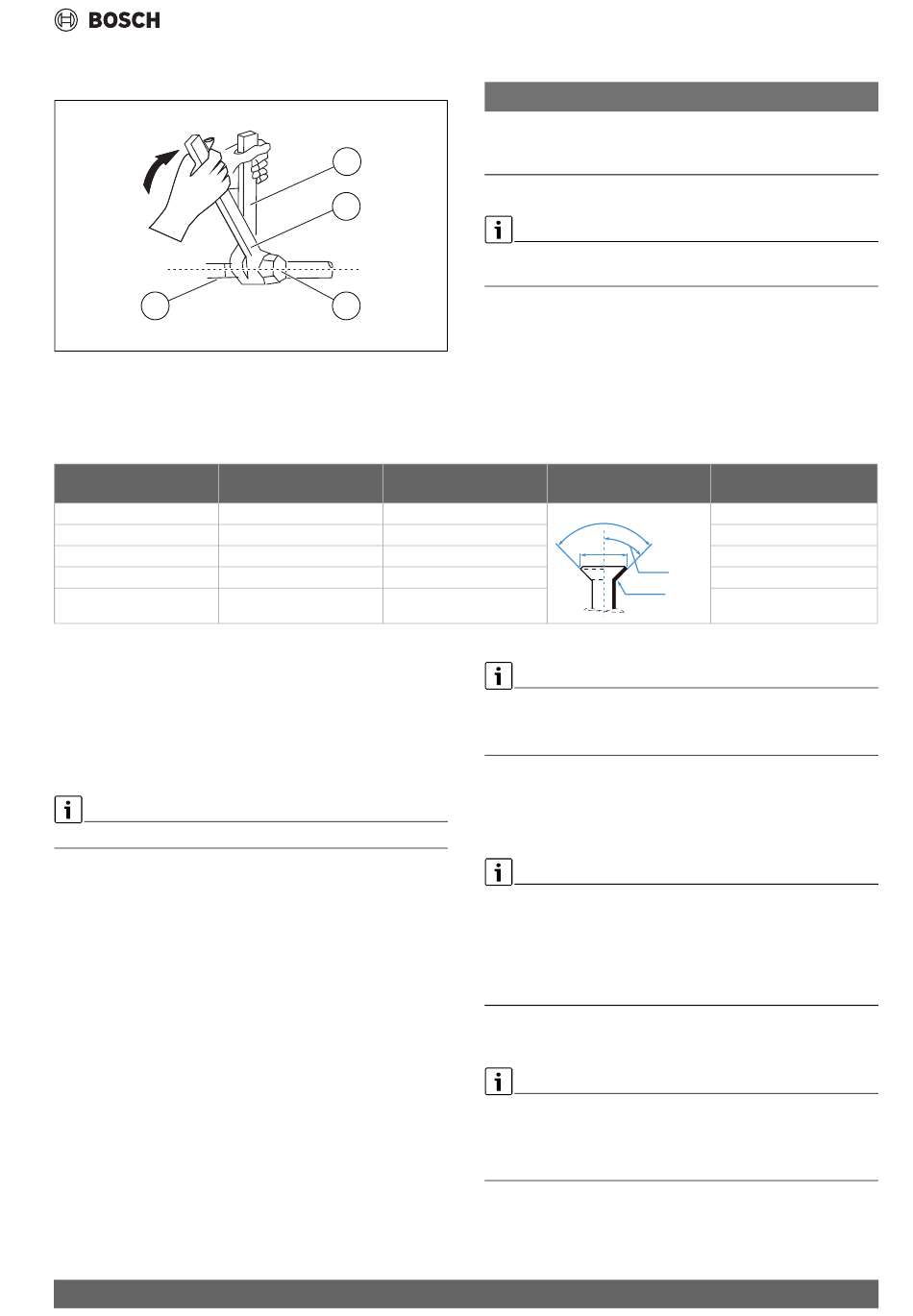

Fig. 22
[1]
Chiave normale
[2]
Chiave dinamometrica
[3]
Tappo presa tubo
[4]
Raccordi del tubo
Diametro esterno del tubo
Ø [mm]
6,35 (1/4")
9,53 (3/8")
12,7 (1/2")
15,9 (5/8")
19 (3.4")
Tab. 149 Dati caratteristici dei collegamenti delle tubazioni
3.5.2
Collegamento delle linee del refrigerante all'unità interna
▶ Svitare la copertura dalla valvola di dosaggio sul lato dell'unità
esterna.
▶ Togliere i tappi di protezione dalle estremità delle valvole.
▶ Allineare l'estremità svasata del tubo a ogni valvola e serrare il più
possibile il dado svasato.
▶ Afferrare il corpo della valvola con una chiave fissa.
Non afferrare il dado che sigilla il rubinetto di manutenzione.
▶ Mentre si afferra saldamente il corpo della valvola, utilizzare una
chiave dinamometrica per serrare il dado svasato rispettando le cop-
pie corrette.
▶ Allentare leggermente il dado svasato, quindi serrare nuovamente.
▶ Ripetere le operazioni da 3 a 6 per i restanti tubi.
3.5.3
Collegamento dello scarico condensa all'unità interna
La vaschetta di raccolta della condensa dell'unità interna è dotata di due
collegamenti. Su questi collegamenti vengono montati in fabbrica un
tubo flessibile per scarico condensa e un tappo cieco, che possono
essere invertiti ( fig. 60).
▶ Posare il tubo flessibile per scarico condensa con la corretta pen-
denza.
▶ Collegare il tubo flessibile di scarico, fissando il tubo flessibile sullo
stesso lato delle tubazioni al fine di garantire uno scarico adeguato
( fig. 58).
▶ Avvolgere saldamente il punto di collegamento con del nastro in
teflon al fine di garantire una buona sigillatura e prevenire eventuali
perdite.
Climate 7000i – 6721873506 (2024/05)
1
2
3
0010020833-002
Coppia di serraggio [Nm]
18-20
32-39
49-59
57-71
67-101
▶ Ripetere le operazioni sopra descritte per gli altri tubi.
AVVISO
Rendimento ridotto per trasferimento di calore tra i tubi del refrige-
rante
▶ Isolare termicamente tra loro le tubazioni del refrigerante.
▶ Applicare l'isolamento dei tubi e fissarlo.
È necessario prevedere un tratto di tubo di 3 metri per ridurre al minimo
le vibrazioni e il rumore eccessivo.
Diametro di apertura
Estremità svasata del tubo
svasato (A) [mm]
8,4-8,7
13,2-13,5
16,2-16,5
19,2-19,7
23,2-23,7
Per la parte di tubo flessibile di scarico che rimarrà all'interno:
▶ Avvolgerla con l'isolante espanso per tubi al fine di prevenire la for-
mazione di condensa.
▶ Rimuovere il filtro dell'aria e versare una piccola quantità di acqua
nella vasca di raccolta per assicurarsi che l'acqua defluisca uniforme-
mente dall'unità.
3.5.4
Sfiato dell'aria
L'aria e i corpi estranei presenti nel circuito del refrigerante possono
causare aumenti anomali della pressione, che possono danneggiare il
condizionatore, ridurne l'efficienza e provocare lesioni.
▶ Utilizzare una pompa a vuoto e un collettore a manometri per sfiatare
il circuito del refrigerante ed eliminare gas non condensabili e umi-
dità dal sistema.
Lo sfiato deve essere eseguito dopo la prima installazione e in caso di
spostamento dell'unità.
Prima di eseguire lo sfiato:
▶ Assicurarsi che i tubi di collegamento tra le unità interne ed esterne
siano collegate correttamente.
▶ Assicurarsi che il cablaggio sia collegato correttamente.
▶ Collegare il tubo flessibile di carico del collettore a manometri
all'apertura di manutenzione sulla valvola di pressione inferiore
dell'unità esterna.
Filettatura del dado
svasato preassemblato
90°± 4
A
45°± 2
R0.4~0.8
Installazione
3/8"
3/8"
5/8"
3/4"
3/4"
