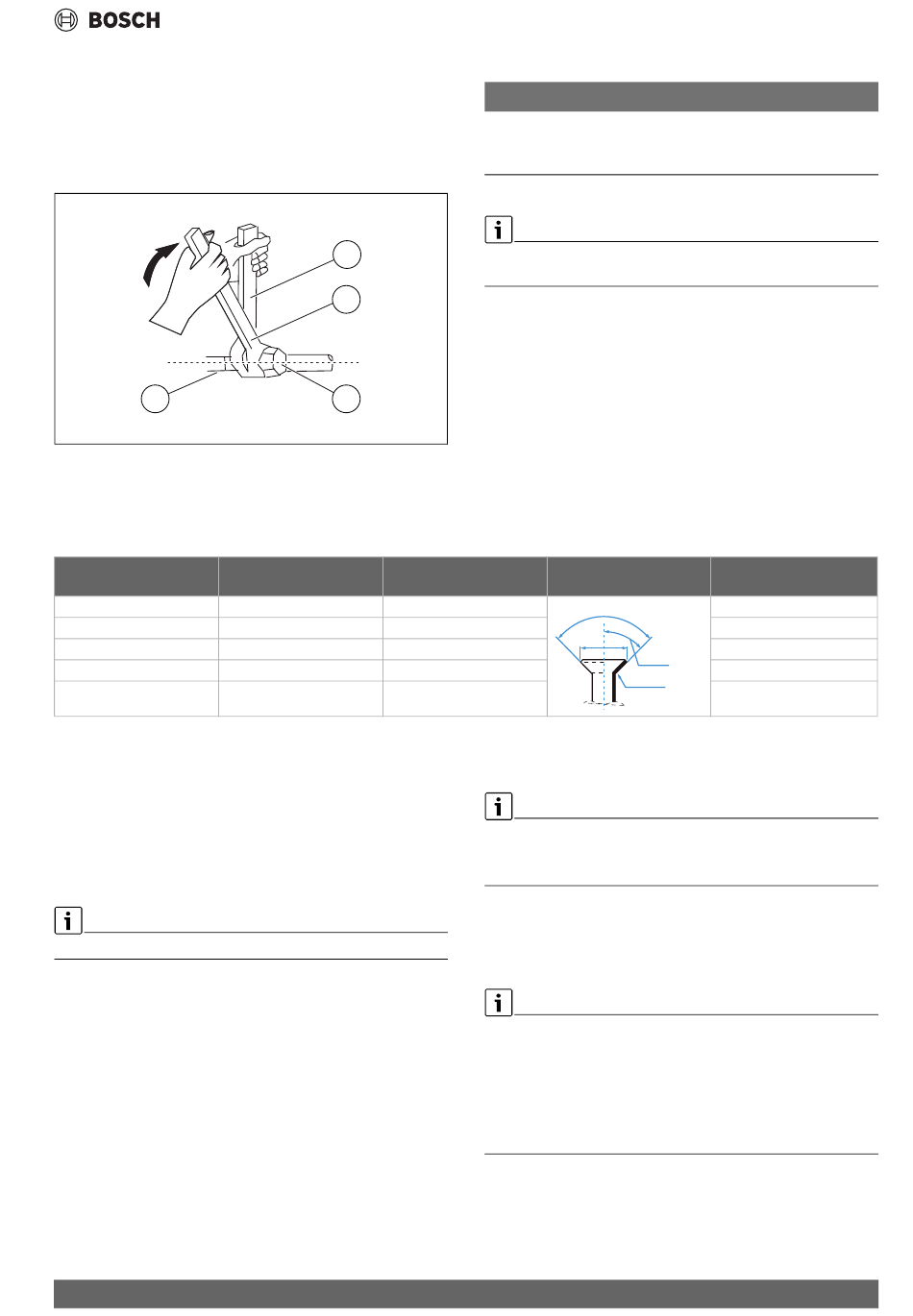

▶ Проширете ја цевката со помош на алат за проширување до
големината наведена во таб. 191
Навртката мора да може да се лизга до работ, но не и подалеку.
▶ Поврзете ја цевката и затегнете го фитингот со завртка до
вртежниот момент наведен во таб. 191
▶ Користете два клуча кога ги монтирате или демонтирате цевките,
обичен клуч и вртежен клуч.
4
Сл. 28
Обичен клуч
[1]
Вртежен клуч
[2]
Капаче на приклучокот за цевки
[3]
Фитинзи за цевки
[4]
Надворешен дијаметар
на цевката Ø [mm]
6,35 (1/4")
9,53 (3/8")
12,7 (1/2")
15,9 (5/8")
19 (3,4")
Таб. 191 Клучни податоци за поврзување на цевките
3.5.2
Поврзување на линиите за ладење со надворешната
единица
▶ Отшрафете го капакот од спакуваниот вентил од страната на
надворешната единица.
▶ Отстранете ги заштитните капачиња од краевите на вентилите.
▶ Порамнете го крајот на конусната цевка со секој вентил и
затегнете ја конусната навртка што е можно поцврсто со рака.
▶ Користејќи клуч, зафатете го телото на вентилот.
Не зафаќајте ја навртката што го запечатува сервисниот вентил.
▶ Додека цврсто го држите телото на вентилот, користете клуч-
крцкало за да ја затегнете конусната навртката според точните
вредности на вртежен момент на затегање.
▶ Олабавете ја конусната навртка, а потоа повторно затегнете.
▶ Повторете ги чекорите 3 до 6 за преостанатите цевки.
3.5.3
Поврзување на цревото за кондензат со внатрешната
единица
Внатрешната единица има два приклучоци за дренажа на
кондензатот. Цревото за кондензат и чепот се фабрички монтирани
на овие приклучоци и може да се заменат ( сл. 60).
▶ Само насочете го цревото за кондензат со наклон.
▶ Поврзете го дренажното црево, прицврстувајќи го од истата
страна на цевката за да обезбедите соодветна дренажа
( сл. 58).
Climate 7000i – 6721873506 (2024/05)
1
2
3
0010020833-002
Вртежен момент на
Дијаметар на конусен
затегнување [Nm]
18-20
32-39
49-59
57-71
67-101
▶ Повторете ги горенаведените чекори за втората цевка.
HAПOMEHA
Намалена ефикасност поради пренос на топлина помеѓу цевките
за ладење
▶ Одделно топлински изолирајте ги линиите за ладење.
▶ Поставете ја изолацијата на цевките и прицврстете.
Потребна е минимална должина на цевката од 3 метри за да се
намали вибрацијата и прекумерната бучава.
Конусен крај на цевката Претходно склопен навој
отвор (A) [mm]
8,4-8,7
90°± 4
13,2-13,5
16,2-16,5
19,2-19,7
23,2-23,7
▶ Завиткајте ја точката за поврзување цврсто со тефлонска лента за
да обезбедите добро запечатување и да спречите протекување.
За делот од дренажното црево што ќе остане внатре:
▶ завиткајте го со изолациона пена за цевки за да се спречи
кондензација.
▶ Извадете го филтерот за воздух и истурете мала количина вода во
дренажниот сад за да бидете сигурни дека водата непречено тече
од единицата.
3.5.4
Празнење на воздухот
Воздухот и туѓите материи во колото за ладење може да
предизвикаат абнормално зголемување на притисокот, што може да
го оштети клима уредот, да ја намали неговата ефикасност и да
предизвика повреда.
▶ Користете вакуумска пумпа и повеќекратен мерач за да го
испразните колото за ладење, отстранувајќи ги сите гасови што
не кондензираат и влага од системот.
Празнењето треба да се изврши по првичната инсталација и кога
единицата е преместена.
на конусна навртка
A
45°± 2
R0.4~0.8
Монтажа
3/8"
3/8"
5/8"
3/4"
3/4"
