▶ Utilizați două chei atunci când instalați sau dezasamblați țevile, o
cheie normală și o cheie dinamometrică.
4

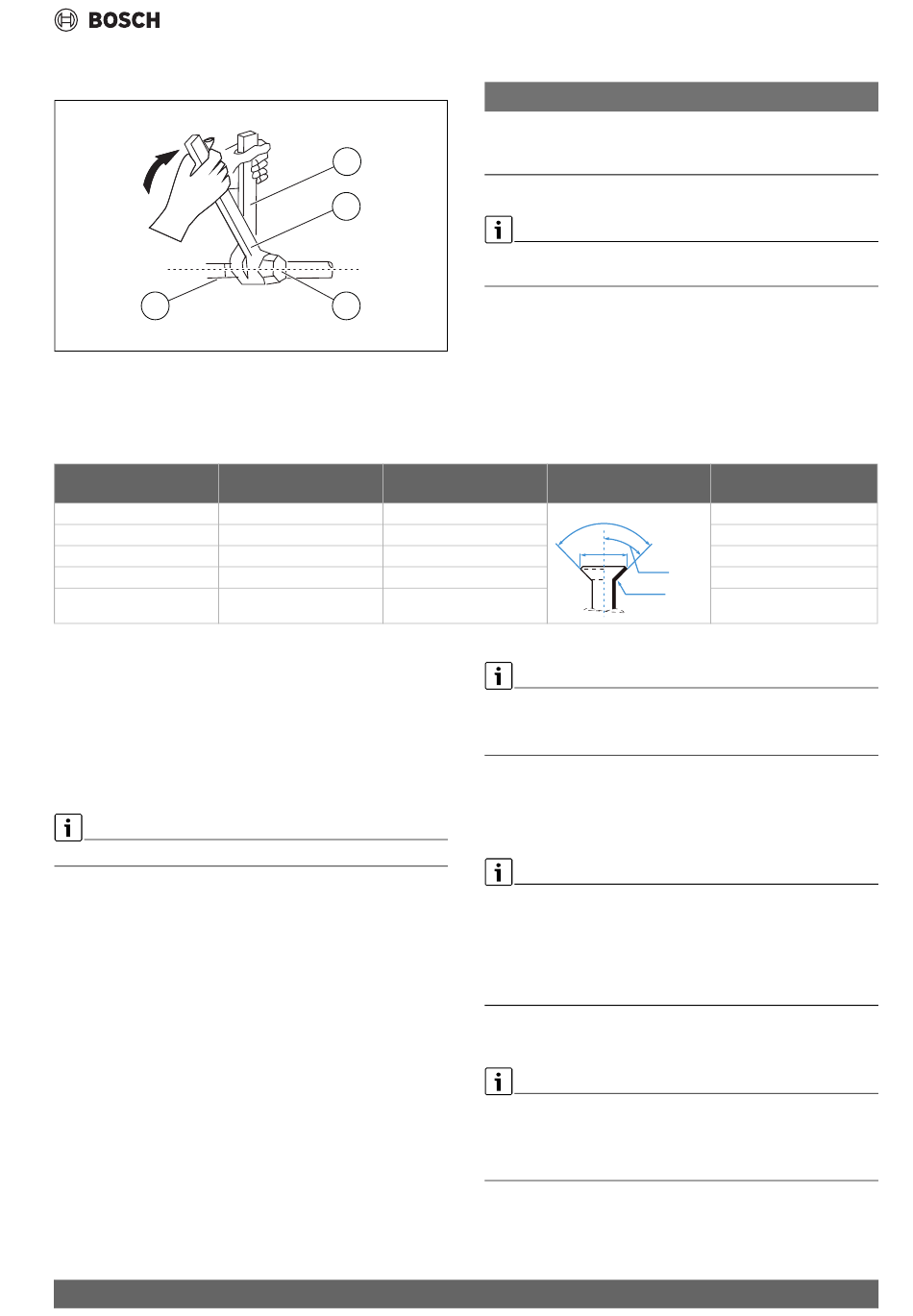

Fig. 36
[1]
Cheie normală
[2]
Cheie dinamometrică
Capac de manșon pentru țeavă
[3]
Armături pentru țeavă
[4]
Diametru extern al
țevii Ø [mm]
6,35 (1/4")
9,53 (3/8")
12,7 (1/2")
15,9 (5/8")
19 (3,4")
Tab. 247 Date cheie ale racordurilor de conductă
3.5.2
Racordarea conductelor de agent frigorigen la unitatea
externă
▶ Deșurubați capacul de la supapa etanșată de pe partea laterală a
unității externe.
▶ Îndepărtați capacele de protecție de pe capetele supapelor.
▶ Aliniați capătul evazat al țevii cu fiecare supapă și strângeți manual
piulița evazată cât mai mult posibil.
▶ Utilizând o cheie, prindeți corpul supapei.
Nu prindeți piulița care etanșează robinetul de întreținere.
▶ În timp ce prindeți ferm corpul supapei, utilizați o cheie
dinamometrică pentru a strânge piulița evazată în conformitate cu
valorile corecte privind cuplul.
▶ Desfaceți puțin piulița evazată, apoi strângeți-o din nou.
▶ Repetați pașii 3-6 pentru țevile rămase.
3.5.3
Racordarea evacuării de condens la unitatea interioară
Evacuarea condensului a unității interioare are două racorduri. Sunt
montate o conductă de condensat și un dop la nivelul acestor racorduri
din fabrică, iar acestea pot fi înlocuite ( Fig. 60).
▶ Ghidați conducta de condensat numai cu o înclinare.
▶ Racordați conducta de evacuare, atașând conducta pe aceeași parte
a instalației de conducte pentru a asigura evacuarea
corespunzătoare ( Fig. 58).
▶ Înfășurați punctul de racordare în mod corespunzător cu bandă de
teflon pentru a asigura o etanșare bună și pentru a evita scurgerile.
▶ Racordați un alt furtun de încărcare de la manometru la pompa de
Climate 7000i – 6721873506 (2024/05)
1
2
3
0010020833-002
Cuplu de strângere [Nm]
Diametru al deschiderii
18-20
32-39
49-59
57-71
67-101
▶ Repetați pașii de mai sus pentru a doua țeavă.
ATENŢIE
Randament redus din cauza transferului termic între țevile de agent
frigorigen
▶ Izolați termic separat conductele de agent frigorigen.
▶ Montați izolația la nivelul țevilor și asigurați-o.
Este necesară o cale minimă a țevilor de 3 metri pentru a minimiza
vibrațiile și zgomotul excesiv.
Capăt evazat al țevii
evazate (A) [mm]
8,4-8,7
90°± 4
13,2-13,5
16,2-16,5
19,2-19,7
23,2-23,7
Pentru porțiunea conductei de evacuare care va rămâne în interior:
▶ Înfășurați-o cu spumă pentru izolarea țevilor pentru a evita
condensarea.
▶ Îndepărtați filtrul de aer și turnați o cantitate mică de apă în
rezervorul de scurgere pentru a vă asigura că apa curge din unitate în
mod corespunzător.
3.5.4
Evacuarea aerului
Aerul și substanțele străine din circuitul de agent frigorigen poate cauza
creșteri neobișnuite de presiune, care pot deteriora aparatul de aer
condiționat, pot reduce randamentul și pot cauza vătămări.
▶ Utilizați o pompă de vid și manometru pentru a evacua circuitul de
agent frigorigen, înlăturând orice gaz non-condensabil și umiditatea
din sistem.
Evacuarea trebuie efectuată la instalarea finală și când se schimbă locul
de amplasare al unității.
Înainte de efectuarea evacuării:
▶ Asigurați-vă că țevile de conexiune dintre unitățile interioare și
externe sunt racordate corespunzător.
▶ Asigurați-vă că este conectată corect cablarea.
▶ Racordați furtunul de încărcare al manometrului la portul de service
de pe supapa de presiune scăzută a unității externe.
vid.
Filet al piuliței evazate
preasamblat
A
45°± 2
R0.4~0.8
Instalare
3/8"
3/8"
5/8"
3/4"
3/4"
