3.3.2
Välismooduli paigaldamine
▶ Pange kast maha, esikülg pealpool.
▶ Lõigake pakkelindid lahti ja eemaldage need.
▶ Tõmmake kast ülespoole ära ja eemaldage pakend.
▶ Valmistage paigaldusviisist olenevalt põranda või seina külge
kinnitamise kronstein ette ja paigaldage see.
▶ Paigaldage või kinnitage välismoodul jalgade vibratsiooni
summutava liitmikuga, mis tarnitakse koos seadmega või soetatakse
eraldi.
Andmeid erineva suurusega välismoodulite ja nende paigaldusjalgade
vahelise kauguse kohta vt peatükist 2.3.1.
▶ Põranda või seina külge kinnitamise kronsteinile paigaldamisel
kinnitage kaasasolev äravoolupoogen ja tihend seadme alaossa
( joon. 64).
▶ Kinnitage välismoodul poldiga (M10) aluspinnale või seinale
paigaldamise kronsteinile. Arvestage seadme mõõtmetega, mille
leiate tabelist 339.
▶ Eemaldage toruliitmike kate ( joon. 65).
▶ Looge toruliitmikud, nagu kirjeldatud peatükis 3.5.
▶ Paigaldage toruliitmike kate tagasi.
3.4
Torude mähkimine
Kondensaadi ja veelekke vältimiseks tuleb ühendustoru mähkida
teibiga, et tagada isoleerimine ümbritsevast õhust.
2
1

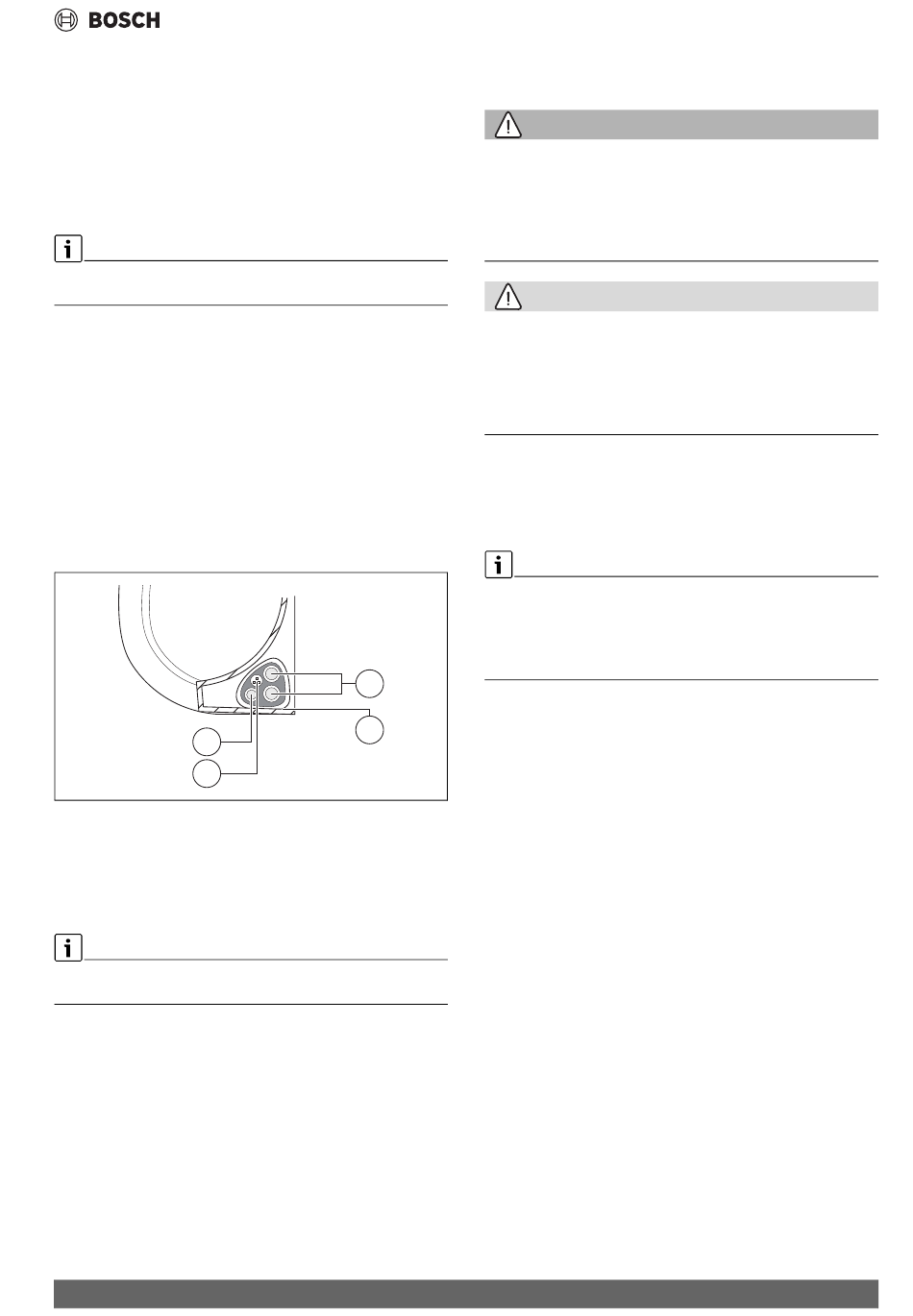

Joon. 13
[1]
Tühjendusvoolik
[2]
Signaaljuhe
[3]
Külmaagensi torud
[4]
Isolatsioonimaterjal
▶ Siduge äravooluvoolik, külmaagensi torud ja signaalkaabel kokku.
Jälgige, et te nende elementide kokkusidumisel ei paigutaks ega põimiks
signaalkaablit mõne teise juhtmega risti.
▶ Veenduge, et äravooluvoolik jääks kimbu alla. Kui panete
äravooluvooliku kimbu peale, võib äravooluvann üle voolata, mis võib
tekitada tule- või veekahju.
▶ Kinnitage äravooluvoolik vinüülteibi abil külmaagensi torude
alaküljele.
▶ Mähkige signaaljuhe, külmaagensi torud ja äravooluvoolik
isolatsiooniteibi abil tihedalt kokku.
▶ Kontrollige üle, kas kõik elemendid on kokku seotud.
▶ Kimbu mähkimisel jätke torude otsad katmata. Peate neile juurde
pääsema, et testida paigaldamise lõpus lekete puudumist.
Climate 7000i – 6721873506 (2024/05)
3.5
Torude ühendamine
3.5.1
Külmaagensi torude ühendamine siseüksusele
HOIATUS
Muude gaaside või ainete olemasolust tingitud plahvatus- ja
vigastusoht.
Muude gaaside ja ainete olemasolu vähendab seadme jõudlust ja võib
tekitada külmaagensi ringluses ebanormaalselt kõrge rõhu.
▶ Ärge laske külmaagensi torude ühendamisel seadmesse sattuda
muudel ainetel või gaasidel peale ette nähtud külmaagensi.
ETTEVAATUST
Külmaagensi äravool lekkivate ühenduste tõttu
Külmaagens võib välja voolata, kui toruliitmikud on valesti paigaldatud.
Siseruumides ei ole lubatud kasutada korduvkasutatavaid mehaanilisi
ühendusdetaile ja koonusliitmikke.
▶ Pingutage koonusühendusi ainult üks kord.
▶ Pärast vabastamist looge alati uued koonusühendused.
▶ Enne tööde tegemist kontrollige, kas külmutusvedeliku tüüp on õige.
Vale külmaagens võib põhjustada talitlushäireid.
▶ Ärge laske külmaagensi kontuuri sattuda õhul ega muudel gaasidel,
seal tohib olla vaid ette nähtud külmaagens.
▶ Kui külmaagens lekib paigaldamise ajal, tuulutage ruumi põhjalikult.
Vasktorud on saadaval meetermõõdustiku ja Briti mõõtühikute alusel,
kuid koonusmutri keermemõõt on sama. Siseüksuse ja välismooduli
koonusliitmikud on ette nähtud Briti mõõtühikute suurustele.
▶ Meetermõõdustiku vasktorude kasutamise korral asendage
koonusmutrid sobiva läbimõõduga mutritega ( tab. 93).
3
▶ Tehke kindlaks toru läbimõõt ja pikkus ( lk 96).
▶ Lõigake toru torulõikuri abil õigesse mõõtu ( joon. 59).
4
▶ Lihvige toru sisepind mõlemas otsas ja koputage toru metallipuru
eemaldamiseks.
▶ Pange mutter torule.
0010052294-001
▶ Laiendage toru koonustamise tööriista abil suurusele, mis on antud
tab. 93.
Mutri peab saama lükata servani, kuid mitte kaugemale.
▶ Ühendage toru ja keerake keermesühendus kinni jõumomendiga, mis
on antud tab. 93.
