Montaj
3.3.2
Dış ünitenin montajı
▶ Kutuyu yukarı bakacak şekilde koyun.
▶ Ambalaj şeritlerini kesip çıkarın.
▶ Kutuyu yukarı çekip çıkarın ve ambalajı çıkarın.
▶ Montaj türüne bağlı olarak zemin veya duvar bağlantı elemanı
hazırlayıp takın.
▶ Üniteyle birlikte verilen veya kurulum yerinde temin edilen ayak için
titreşim sönümleyiciyi kullanarak dış üniteyi monte edin veya asın.
Farklı dış ünite boyutları ve bunların montaj ayakları arasındaki mesafe
için bkz. Bölüm 2.3.1.
▶ Zemin veya duvar bağlantı elemanını takarken verilen boşaltma
dirseğini ve contayı ünitenin altına takın ( Şekil 64).
▶ Dış üniteyi cıvata (M10) ile zemin veya duvar bağlantı elemanına
sabitleyin. Ünite boyutlarını göz önünde bulundurun (bkz.
Tablo 339).
▶ Boru bağlantıları için kapağı çıkarın ( Şekil 65).
▶ Boru bağlantılarını şurada açıklandığı gibi yapın: Bölüm 3.5.
▶ Boru bağlantıları için kapağı tekrar takın.
3.4
Boru tesisatını sarma

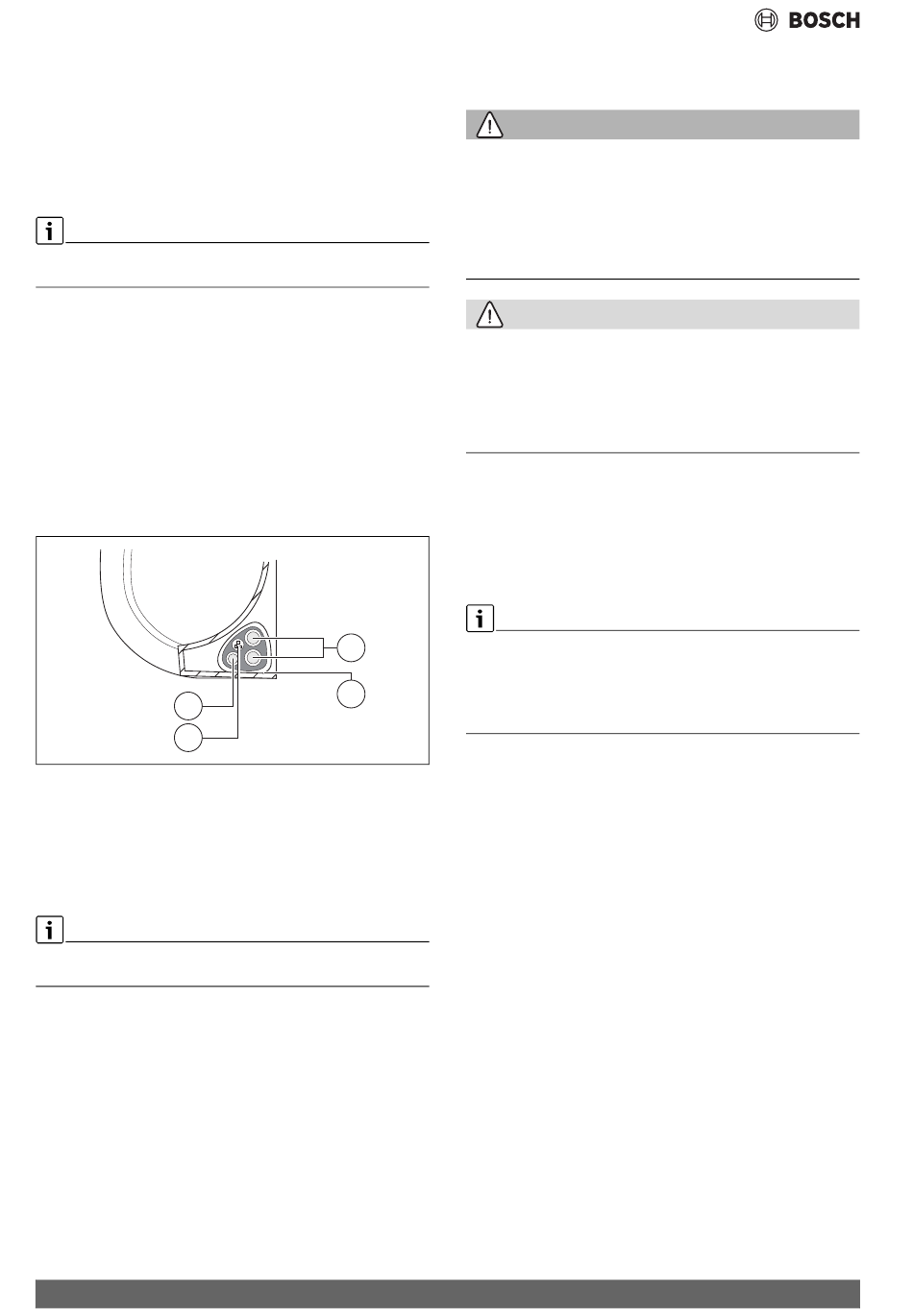

Yoğuşmayı ve su kaçağını önlemek ve hava izolasyonu oluşturmak için,
bağlantı borusu bantla sarılmalıdır.
2
1
Res. 45
[1]
Tahliye hortumu
[2]
Sinyal kablosu
[3]
Soğutucu akışkan boru tesisatı
İzolasyon malzemesi
[4]
▶ Boşaltma hortumunu, soğutucu akışkan borularını ve sinyal
kablosunu bir araya getirin.
Bunları bir araya getirirken sinyal kablosunu diğer kablolarla iç içe
geçirmeyin veya üst üste bindirmeyin.
▶ Boşaltma hortumunun demetin altında olmasını sağlayın. Boşaltma
hortumunu demetin üstüne koymak tahliye kabının taşmasına ve
bunun sonucunda da yangın veya su hasarına neden olabilir.
▶ Yapışkan vinil bant kullanarak boşaltma hortumunu soğutucu akışkan
borularının alt tarafına takın.
▶ Yalıtım bandı kullanarak sinyal kablosu, soğutucu akışkan boruları ve
boşaltma hortumunu birlikte sıkıca sarın.
▶ Hepsinin demetin içinde yer aldığını iki kez kontrol edin.
▶ Demedi sararken boru tesisatının uçlarını açıkta bırakın. Montaj
işleminin sonunda kaçak testi için bunlara erişmeniz gerekecektir.
332
3.5
Boru tesisatı bağlantısı
3.5.1
Soğutucu akışkan hatlarının iç üniteye bağlanması
İKAZ
Başka gaz veya maddelerin varlığından dolayı patlama ve yaralanma
riski.
Başka gazların veya maddelerin varlığı ünitenin kapasitesini azaltır ve
soğutucu akışkan döngüsünde anormal yüksek basınca neden olabilir.
▶ Soğutucu akışkan boru tesisatını bağlarken belirtilen soğutucu
akışkan dışında maddelerin veya gazların üniteye girmesine izin
vermeyin.
DİKKAT
Bağlantılardaki sızıntı nedeniyle soğutucu akışkanın tahliyesi.
Boru bağlantıları hatalı montaj yapıldıysa soğutucu akışkan tahliye
edilebilir. İç mekanlarda tekrar kullanılabilir mekanik bağlantı parçaları
ve konik bağlantılara izin verilmez.
▶ Konik bağlantıları sadece bir kez sıkın.
▶ Gevşetme sonrasında her seferinde yeni konik bağlantı yapın.
▶ Çalışmayı yapmadan önce kullanılan soğutucu akışkanın doğru
olduğunu teyit edin. Yanlış soğutucu akışkan işlev bozukluğuna yol
açabilir.
▶ Soğutucu akışkan devresine, belirtilen soğutucu akışkan dışında
hava veya başka gazın girmesini engelleyin.
▶ Montajda soğutucu akışkan kaçağı olursa odanın tamamen
havalandırılmasını sağlayın.
Bakır borular metrik ve İngiliz birimlerinde mevcuttur ancak tırtıllı somun
3
dişi aynıdır. İç ve dış ünitedeki konik bağlantı parçaları İngiliz birimleri
içindir.
4
▶ Metrik bakır boruları kullanırken tırtıllı somunları uygun çapta
somunlarla değiştirin ( Tab. 317).
▶ Boru çapı ve uzunluğunu belirleyin ( Sayfa 329).
0010052294-001
▶ Boru kesici kullanarak boruyu gereken uzunluğa kesin ( Şekil 59).
▶ Her iki uçta boru içindeki çapakları giderin ve hafifçe vurarak talaşları
uzaklaştırın.
▶ Somunu boruya takın.
▶ Havşa aleti kullanarak boruyu belirtilen boyuta göre genişletin (bkz.
Tab. 317).
Somun kenara kadar kaydırılabilmeli ancak bunun ötesine
geçmemelidir.
▶ Boruyu bağlayın ve bağlantı grubunu belirtilen torka kadar sıkın (bkz.
Tab. 317).
