Montaža
3.3.2
Montiranje zunanje enote
▶ Postavite škatlo obrnjeno navzgor.
▶ Odrežite in odstranite pakirne trakove.
▶ Povlecite škatlo navzgor in vstran ter odstranite embalažo.
▶ Pripravite in namestite talni ali stenski montažni nosilec, odvisno od
vrste montaže.
▶ Namestite ali obesite zunanjo enoto z uporabo protivibracijske
spojke za noge, ki je priložena enoti ali zagotovljena na mestu.
Za različne velikosti zunanjih enot in razdaljo med njihovimi pritrdilnimi
nogami glejte poglavje 2.3.1.
▶ Pri montaži na talni ali stenski montažni nosilec pritrdite priloženo
odtočno koleno in tesnilo na dnu enote ( sl. 64).
▶ Zunanjo enoto pritrdite na tla ali stenski montažni nosilec s sornikom
(M10). Upoštevajte mere enote v tabeli 339.
▶ Odstranite pokrov za cevne priključke ( sl. 65).
▶ Vzpostavite cevne priključke, kot je opisano v poglavju 3.5.
▶ Znova namestite pokrov za cevne priključke.
3.4
Ovijanje cevi
Da bi se izognili kondenzaciji in uhajanju vode, je treba priključno cev
oviti s trakom, ki zagotavlja izolacijo od zraka.
2
1

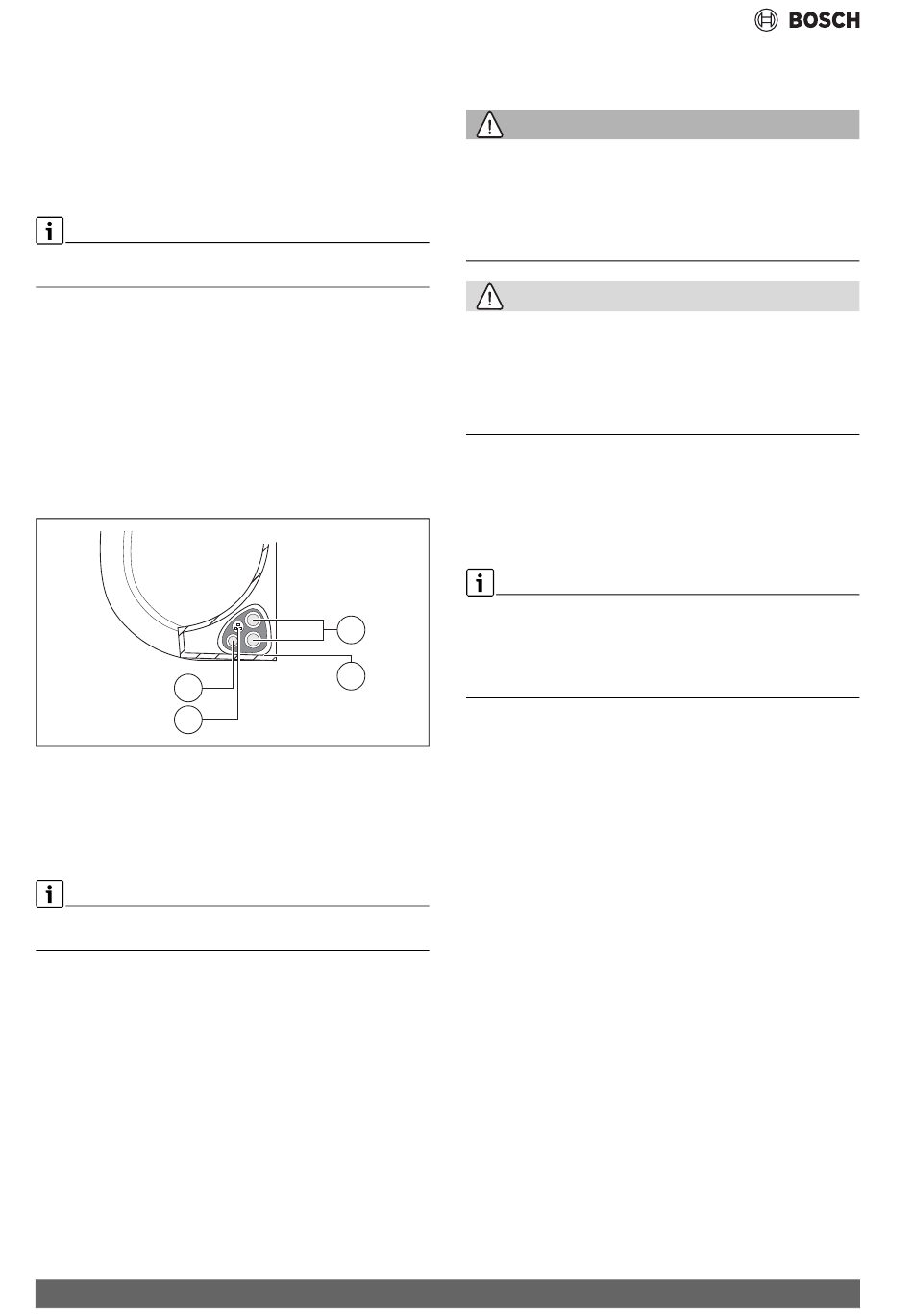

Sl.39
[1]
Odtočna cev
[2]
Signalna žica
[3]
Cevi za hladilo
[4]
Izolacijski material
▶ V sveženj združite odtočno cev, cevi za hladilo in signalni kabel.
Ko te elemente združujete v sveženj, signalnega kabla ne prepletajte ali
križajte z nobenim drugim ožičenjem.
▶ Prepričajte se, da je odtočna cev na dnu svežnja. Če je odtočna cev
na vrhu svežnja, lahko to povzroči izlivanje iz odtočne posode, kar
lahko privede do požara ali poškodb zaradi vode.
▶ Z lepilnim polivinilnim trakom pritrdite odtočno cev na spodnjo stran
cevi za hladilo.
▶ Z izolacijskim trakom tesno ovijte signalno žico, cevi za hladilo in
odtočno cev skupaj.
▶ Še enkrat preverite, ali so vsi elementi združeni v sveženj.
▶ Pri ovijanju svežnja pustite konce cevi neovite. Do njih potrebujete
dostop ob koncu postopka montaže, da preverite, ali kje pušča.
290
3.5
Priključevanje cevi
3.5.1
Priključevanje cevi za hladilo na notranjo enoto
POZOR
Nevarnost eksplozije in poškodb zaradi prisotnosti drugih plinov ali
snovi.
Prisotnost drugih plinov ali snovi zniža kapaciteto enote in lahko
povzroči nenormalno visok tlak v hladilnem krogu.
▶ Pri priključevanju cevi za hladilo ne dovolite, da bi v enoto vstopile
snovi ali plini, ki niso zahtevano hladilo.
PREVIDNO
Uhajanje hladila zaradi netesnih priključkov
Hladilno sredstvo lahko izteče, če so cevni priključki nepravilno
nameščeni. Mehanski spoji za večkratno uporabo in razširjeni spoji niso
dovoljeni v zaprtih prostorih.
▶ Razširjene priključke zategnite samo enkrat.
▶ Po sproščanju vedno izdelajte nove razširjene priključke.
▶ Pred začetkom del preverite pravilno vrsto hladilnega sredstva.
Napačno hladilno sredstvo lahko povzroči nepravilno delovanje.
▶ Poleg navedenega hladilnega sredstva v hladilni krog ne smejo
vstopiti zrak ali drugih plini.
▶ Če med montažo začne uhajati hladilno sredstvo, dobro prezračite
celoten prostor.
Bakrene cevi so na voljo v metričnih in imperialnih velikostih, vendar je
3
navoj robljene matice enak. Robljeni priključki na notranji in zunanji
enoti so predvideni za imperialne velikosti.
▶ Pri uporabi metričnih bakrenih cevi zamenjajte razširjene matice z
4
maticami ustreznega premera ( tab. 275).
▶ Določite premer in dolžino cevi ( stran 287).
0010052294-001
▶ Z orodjem za rezanje cevi odrežite cev na primerno dolžino (
sl. 59).
▶ Ostrgajte notranjost cevi na obeh koncih in jo potresite, da odstranite
ostružke.
▶ Vstavite matico na cev.
▶ Zarobite cev z orodjem za robljenje na velikost, navedeno v tab. 275.
Matico mora biti mogoče potisniti do roba, vendar ne preko njega.
▶ Priključite cev in privijte vijačni priključek na navor, ki je naveden v
tab. 275.
