▶ Utilizar dos llaves inglesas al instalar o desmontar las tuberías o,
alternativamente, una llave común y una llave dinamométrica.
4

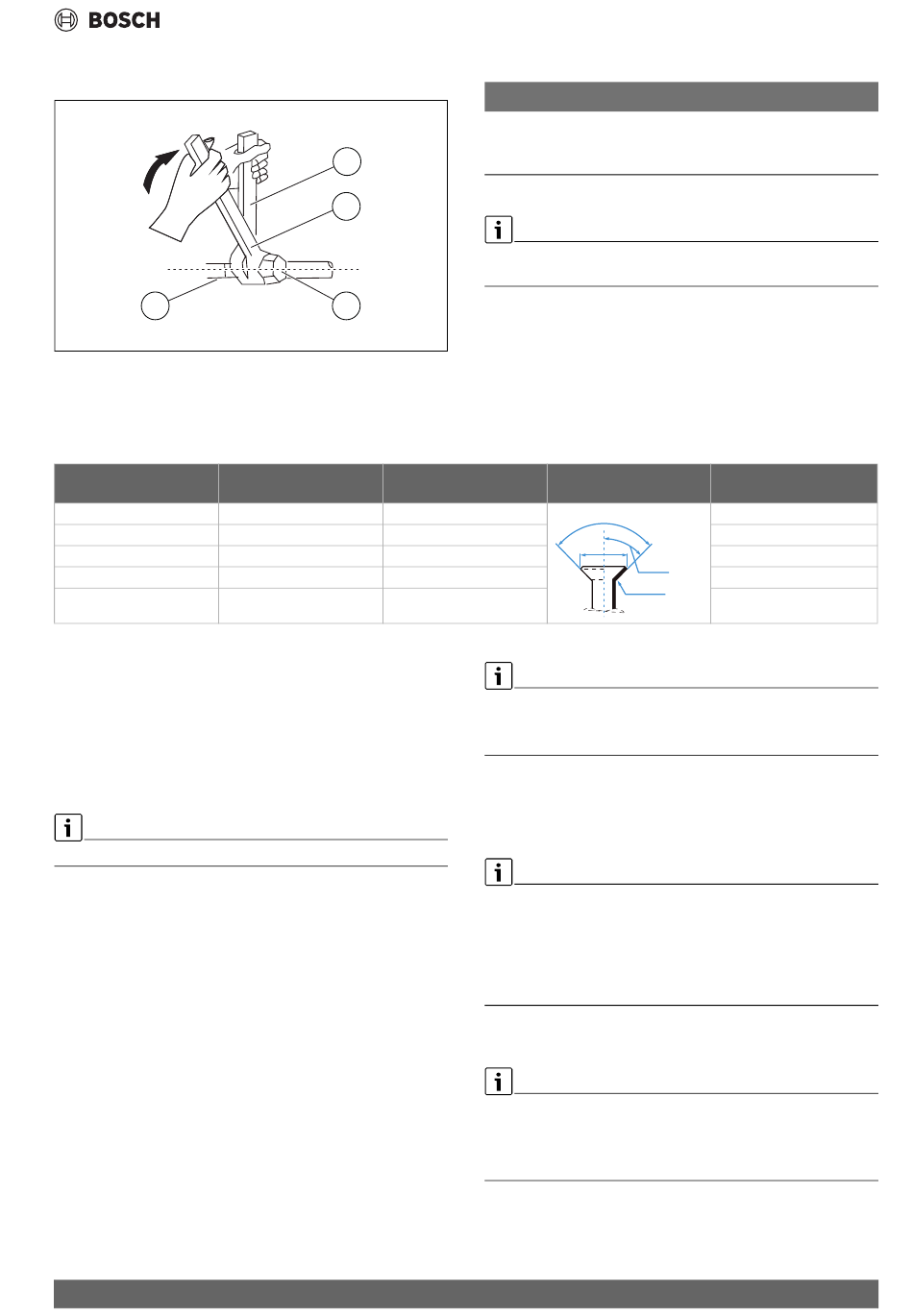

Fig. 12
[1]
Llave normal
[2]
Llave dinamométrica
[3]
Tapa de toma de tubo
[4]
Empalmes de tubos
Diámetro externo Ø del
tubo[mm]
6,35 (1/4")
9,53 (3/8")
12,7 (1/2")
15,9 (5/8")
19 (3,4")
Tab. 79 Datos clave de las uniones de tuberías
3.5.2
Conexión de las tuberías de refrigerante a la unidad inte-
rior
▶ Desatornille el recubrimiento de la válvula corredera en el lado de la
unidad exterior.
▶ Retire las tapas de protección de las válvulas.
▶ Alinee el tubo rebordeado con cada válvula y apriete la tuerca lo más
fuerte posible con la mano.
▶ Utilice una llave inglesa, agarre el cuerpo de la válvula.
No agarre la tuerca que sella la válvula de servicio.
▶ Mientras está agarrando firmemente el cuerpo de la válvula, utilice
una llave dinamométrica para ajustar la tuerca de llameado según los
valores presentados en la lista de valores de par de giro.
▶ Suelte ligeramente la tuerca de llameado y ajústela nuevamente.
▶ Repita los pasos 3 a 6 para el resto de tubos.
3.5.3
Conexión de la salida de condensados a la unidad interior
La salida de condensados de la unidad interior tiene dos conexiones.
Una manguera de evacuación de condensado y un tapón se montan en
estas conexiones en la fábrica y se pueden sustituir ( fig. 60).
▶ Dirigir solo la manguera de evacuación de condensado con una pen-
diente.
▶ Conectar la manguera de desagüe fijando la manguera en el mismo
lado que la tubería para garantizar un vaciado correcto ( fig. 58).
▶ Envuelva el punto de conexión firmemente con una cinta de teflón
para asegurarse que esté bien sellado y para prevenir fugas.
▶ Conectar otra manguera de descarga del juego de manómetros a la
Climate 7000i – 6721873506 (2024/05)
1
2
3
0010020833-002
Par de apriete de ajuste
[Nm]
abocardado (A) [mm]
18-20
32-39
49-59
57-71
67-101
▶ Repetir los pasos anteriores para el segundo tubo.
AVISO
Disminución de la eficiencia debido al paso de calor entre los tubos
de refrigerante
▶ Aislar térmicamente las tuberías de refrigerante por separado.
▶ Ajustar el aislamiento en los tubos y fijarlo.
Se requiere una distancia mínima del tubo de 3 metros para minimizar
las vibraciones y el ruido excesivo.
Diámetro de orificio
8,4-8,7
13,2-13,5
16,2-16,5
19,2-19,7
23,2-23,7
Para la parte de la manguera de desagüe que permanece en el interior:
▶ Envolverla con espuma de aislamiento de tubos para evitar la con-
densación.
▶ Retire el filtro de aire y vierta una pequeña cantidad de agua en el
colector de drenaje para asegurarse que el agua drene correcta-
mente de la unidad.
3.5.4
Purga de aire
Aire y objetos extraños al sistema del medio refrigerante pueden causar
incrementos anormales de presión que pueden causar una avería en el
acondicionador de aire y reducir su eficiencia y causar lesiones.
▶ Utilice una bomba de vacío y un juego de manómetros para vaciar el
sistema de medio refrigerante, y retire cualquier gas no condensable
y humedad del sistema.
La evacuación debe ser realizada después de la instalación inicial y
cuando se reubique la unidad.
Antes de llevar a cabo la evacuación:
▶ Asegurarse de que los tubos de conexión entre las unidades interior
y exterior están conectados correctamente.
▶ Asegúrese de que todo el cableado esté conectado correctamente.
▶ Conectar la manguera de carga del juego de manómetros al puerto de
servicio de la válvula de baja presión de la unidad exterior.
bomba de vacío.
Extremo del tubo
Rosca de la tuerca
rebordeado
90°± 4
A
45°± 2
R0.4~0.8
Instalación
premontada
3/8"
3/8"
5/8"
3/4"
3/4"
