OVERZICHT

Overmatige geluidsdrukniveaus van oortelefoons en hoofdtelefoons kunnen gehoorverlies veroorzaken.

Deze apparatuur is alleen compatibel met USB Type 2.0-, 3.0- of 3.1-poorten, of Thunderbolt™-3-poorten. Meer informatie over de compatibiliteit van seriële poorten van computers is te vinden op:
support.focusrite.com/hc/articles/115002287829-USB-port-clarification-and-compatibility

Introductie

Hartelijk dank voor de aankoop van deze Clarett 8Pre USB, een van de familie van professionele USB-audio-interfaces van Focusrite met hoogwaardige Clarett analoge voorversterkers met de unieke AIR-functie. In combinatie met de Focusrite Control-applicatie heb je nu een zeer veelzijdige en professionele oplossing voor het routeren van hoogwaardige audio naar en van je computeropnamesysteem met extreem lage latentie.

Je kunt de Clarett 8Pre USB ook gebruiken als een "stand-alone" (zelfstandige) interface op het podium, waardoor je de voordelen van de hoogwaardige analoge microfoonvoorversterkers van Focusrite naar je live performance brengt.

Deze gebruikershandleiding biedt een gedetailleerde uitleg van de hardware om je te helpen een grondig begrip te krijgen van de operationele functies van het product. We raden je aan de tijd te nemen om de handleiding door te lezen, of je nu nieuw bent in computeropname of een meer ervaren gebruiker, zodat je volledig op de hoogte bent van alle mogelijkheden die de Clarett 8Pre USB te bieden heeft.

Naast deze gebruikershandleiding heb je de Focusrite Control Software Guide nodig, die kan worden gedownload van focusrite.com/downloads. Deze bevat alle details van Focusrite Control, de softwareapplicatie die speciaal is ontworpen voor gebruik met de Focusrite Clarett USB-reeks interfaces.

Als een van beide gebruikershandleidingen niet de informatie bevat die je nodig hebt, ga dan naar support.focusrite.com, waar je artikelen en tutorials kunt vinden die verder gaan dan het bestek van deze gebruikershandleiding. Een Getting Started (Aan de slag) video-tutorial is ook beschikbaar op focusrite.com/get-started.

Functies

De Clarett 8Pre USB-hardware-interface biedt de mogelijkheid om microfoons, muziekinstrumenten, audio- en digitale audiosignalen op lijnniveau aan te sluiten op een computer via de USB-poort van de computer. De signalen bij de fysieke ingangen kunnen worden gerouteerd naar je audio-opnamesoftware / digital audio workstation (in deze gebruikershandleiding aangeduid als de "DAW"); evenzo kunnen de uitgangen van de DAW worden geconfigureerd om te verschijnen bij de fysieke uitgangen van het apparaat.

Audiobronnen - microfoons, instrumenten, enz. - kunnen in je DAW worden opgenomen en vervolgens van daaruit worden afgespeeld via versterkers en luidsprekers, actieve monitoren, hoofdtelefoons, een mixer of andere analoge of digitale audioapparatuur die je wilt gebruiken.

De Clarett 8Pre USB is ook een MIDI-interface, waarmee je computer verbinding kan maken met andere MIDI-apparatuur in je studio.

Een belangrijk kenmerk van de Clarett 8Pre USB is het analoge voorversterkerontwerp. Naast hun toonaangevende dynamische bereik en het vermogen om alle versterking te leveren die je ooit nodig zult hebben, bevat de schakeling nu een opwindende nieuwe AIR-functie. AIR is individueel selecteerbaar op elk kanaal en wijzigt op subtiele wijze de frequentierespons van de voorversterker om de impedantie- en resonantie-eigenschappen van Focusrite's klassieke ISA-microfoonvoorversterkers op transformatorbasis te modelleren. Bij het opnemen met microfoons van goede kwaliteit zul je een verbeterde helderheid en definitie opmerken in het belangrijke middenfrequentiebereik, precies daar waar het het meest nodig is voor zang en veel akoestische instrumenten.

De bijbehorende softwareapplicatie, Focusrite Control, is ontworpen om een minimale hoeveelheid gebruikersinteractie te vereisen, zodat je de Clarett 8Pre USB eenvoudig kunt configureren met signaalrouteringen die geschikt zijn voor de meest voorkomende opnametaken. Voor complexere situaties biedt het uitgebreide routerings- en bewakingsopties, evenals de mogelijkheid om globale hardware-instellingen te regelen, zoals samplefrequentie en synchronisatie. Je kunt Focusrite Control downloaden van focusrite.com/downloads.

iPad- en iPhone-gebruikers kunnen bovendien Focusrite iOS Control downloaden van de App Store®. De app communiceert via wifi met Focusrite Control dat op je computer draait, en stelt je in staat om je monitormixes aan te passen vanaf je iOS-apparaat. Zie voor meer informatie:
support.focusrite.com/hc/articles/212028389-Focusrite-iOS-Control-Basic-setup

Inhoud van de doos

Samen met je Clarett 8Pre USB zou je het volgende moeten hebben:

• Externe 12 V DC-netvoedingseenheid (PSU)
• USB-C naar USB-A-kabel
• USB-C naar USB-C-kabel

Focusrite Control is beschikbaar op focusrite.com/downloads. Op Windows installeert Focusrite Control ook de vereiste driver. Mac-gebruikers: Clarett 8Pre USB is class-compliant op Macs, daarom zijn er geen drivers vereist.

Als Clarett-eigenaar heb je ook recht op een selectie van software van derden. Om erachter te komen wat er is inbegrepen, ga je naar:
focusrite.com/usb-c-audio-interface/clarett-usb/clarett-8Pre USB-usb

Systeemvereisten

Bezoek de volgende link voor actuele informatie over computer- en besturingssysteemcompatibiliteit voor alle Clarett-producten:
support.focusrite.com

AAN DE SLAG

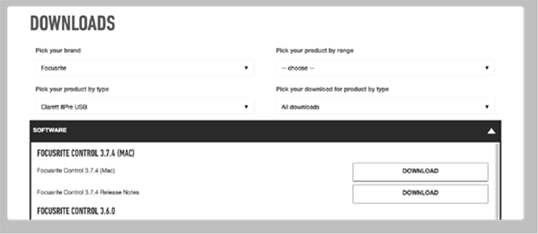

Software-installatie

Focusrite Control en de stuurprogramma's die nodig zijn voor de Clarett USB, kunnen worden gedownload van de Focusrite-website: focusrite.com/downloads.

Klik op Clarett USB range op de downloadpagina. U komt dan op een pagina met alle downloads die beschikbaar zijn voor de Clarett USB range.

Om de Focusrite Control-versie te downloaden die u nodig hebt, klikt u op de juiste Download-knop.

Let op: het Windows-stuurprogramma is inbegrepen in de Focusrite Control-download. Er is geen extra stuurprogramma nodig voor Macs.

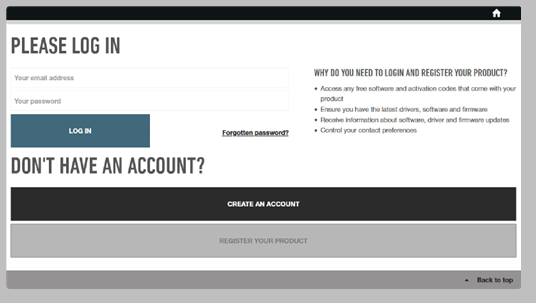

Uw Clarett USB registreren

Als u problemen ondervindt met de onderstaande stappen, bekijk dan onze videohandleiding hier: focusrite.com/get-started

1. Ga naar focusrite.com/register

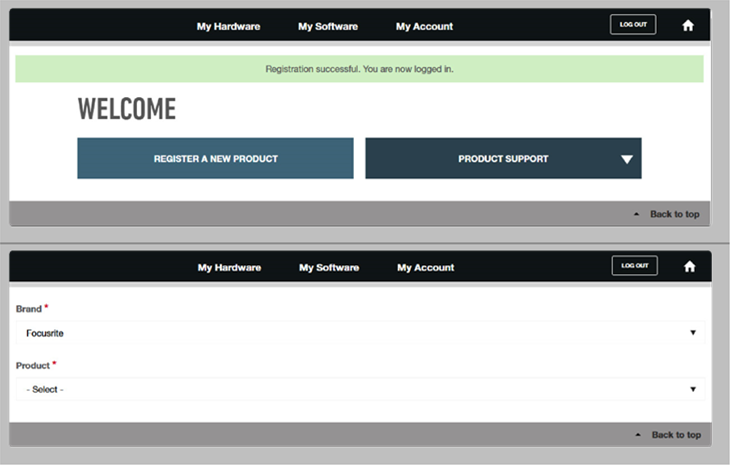

2. Als u nog geen Focusrite/Novation-account hebt, selecteert u CREATE AN ACCOUNT (EEN ACCOUNT AANMAKEN) en volgt u de instructies op het scherm.
3. Als u wel een account hebt, logt u in en selecteert u REGISTER A NEW PRODUCT (EEN NIEUW PRODUCT REGISTREREN):


4. Selecteer uw Clarett USB-apparaat in de vervolgkeuzelijst Product en voer het serienummer van uw apparaat onderaan de pagina in. U kunt het serienummer vinden op de achterkant of onderkant van de Clarett, en ook op de geschenkverpakking. Klik vervolgens op Set Serial Number (Serienummer instellen).
5. Volg de rest van de instructies op het scherm om de registratie van uw apparaat te voltooien.
6. Wanneer de registratie is voltooid, verschijnt uw product in uw account onder het tabblad My Hardware (Mijn hardware).
7. Al uw gebundelde software is te vinden onder het tabblad My Software (Mijn software) in uw account.

Hardwarefuncties

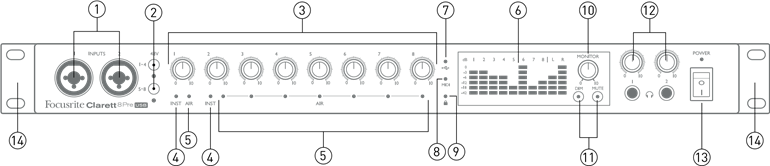

Voorpaneel

Het voorpaneel bevat alle ingangsversterkings- en monitorregelaars, evenals twee van de ingangsconnectoren voor microfoon-, lijn- en instrumentsignalen.

1. INPUTS 1 (INGANGEN 1) & 2 – Combo XLR-ingangsstekkers - sluit microfoons, instrumenten (bijv. gitaar) of lijnsignalen aan via XLR- of ¼"-jacks, indien van toepassing. Zowel TRS- (gebalanceerde) als TS- (ongebalanceerde) jackpluggen kunnen worden gebruikt voor instrumenten of lijnsignalen.
2. 48V – twee schakelaars die 48 V fantoomvoeding mogelijk maken bij de XLR-contacten van de Combo-connectoren voor microfooningangen 1-4 en 5-8 respectievelijk. (Let op: ingangen 3 t/m 8 bevinden zich op het achterpaneel.) Elke schakelaar heeft een rode LED om aan te geven wanneer fantoomvoeding is ingeschakeld. Let op: niet alle microfoons hebben fantoomvoeding nodig. Als u niet zeker weet of uw microfoon dit nodig heeft om te werken, lees dan de microfoondocumentatie.
3. Gain 1 (Versterking 1) tot 8 – acht draaiknoppen: pas de ingangsversterking aan voor de signalen bij ingangen 1 tot 8.
4. INST – twee rode LED's die oplichten wanneer de instrumentmodus is geselecteerd voor de jack-ingangen 1 of 2 vanuit de Focusrite Control-software. Wanneer INST is geselecteerd, worden het versterkingsbereik en de ingangsimpedantie gewijzigd (ten opzichte van LINE) en wordt de ingang ongebalanceerd gemaakt. Dit optimaliseert het voor het rechtstreeks aansluiten van instrumenten via een 2-polige (TS) jackplug. Wanneer INST is uitgeschakeld, kunt u lijnsignalen aansluiten. Lijnsignalen kunnen in gebalanceerde vorm worden aangesloten via een 3-polige (TRS) jack of ongebalanceerd via een 2-polige (TS) jack.
5. AIR – acht gele LED's – één per ingang – die oplichten wanneer de AIR-functie is geselecteerd voor de ingang vanuit Focusrite Control. AIR wijzigt de frequentierespons van de ingangstrap om de klassieke, op transformatoren gebaseerde Focusrite ISA-microfoonvoorversterkers te modelleren.
6. Meters – tien 6-segments LED-balkgrafiekmeters die a) de signaalniveaus van de acht analoge ingangssignalen (meters 1 tot 8) aangeven, en b) de signaalniveaus bij de MONITOR 1 (MONITOR 1) en 2 (MONITOR 2)-uitgangen (meters L en R) aangeven. De ingangmeters geven het signaalniveau weer na de ingangsversterkingstrap en hun indicatie wordt dus beïnvloed door de versterkingsregelaars. De uitgangmeters geven het signaalniveau weer vóór de monitorvolumeregelaar [10], die daarom geen invloed heeft op hun indicatie. De LED's lichten op bij -42 (groen, "signaal aanwezig"), -18 en -12 dBFS (groen), -6 en -3 dBFS (geel) en 0 dBFS (rood). Een niveau van 0 dBFS impliceert digitale clipping en moet worden vermeden.
7. (USB active) (USB actief) – een groene LED die oplicht wanneer de unit communicatie heeft tot stand gebracht met de computer waarmee hij is verbonden.
8. MIDI – een groene LED die oplicht wanneer MIDI-gegevens worden ontvangen bij de MIDI IN-poort op het achterpaneel.
9. (Locked) (Vergrendeld) – een groene LED die kloksynchronisatie bevestigt, hetzij met de interne klok van de Clarett 8Pre USB, hetzij met een externe digitale ingang.
10. MONITOR (MONITOR) – hoofdmonitoruitgangsniveau regelaar – deze regelaar regelt normaal gesproken het niveau bij de hoofdmonitoruitgangen op het achterpaneel, maar kan in Focusrite Control worden geconfigureerd om het niveau van meerdere uitgangsparen aan te passen.
11. DIM en MUTE (DEMPEN) – twee schakelaars die de monitoruitgangen van de Clarett 8Pre USB regelen; DIM (GEDEMPT) verlaagt de uitgangsniveaus met 18 dB, terwijl MUTE (DEMPEN) de uitgangen uitschakelt. Standaard beïnvloeden deze schakelaars de hoofdmonitoruitgangen 1 en 2, maar ze kunnen in Focusrite Control worden geconfigureerd om op een van de analoge uitgangen te werken. De schakelaars zijn intern verlicht (DIM: geel, MUTE: rood) om aan te geven dat de functie is geselecteerd.
12. (Headphones) (Koptelefoons) 1 en 2 – sluit een of twee stereo hoofdtelefoons aan op de twee ¼" TRS-jack aansluitingen onder de regelaars. De hoofdtelefoonuitgangen voeren altijd de signalen die momenteel zijn gerouteerd naar analoge uitgangen 7/8 en 9/10 (als stereoparen) in Focusrite Control.
13. POWER (STROOM) – AC-aan/uit-schakelaar en LED.
14. Rackoren voor het monteren van de Clarett 8Pre USB in een standaard 19" apparatuurrack.

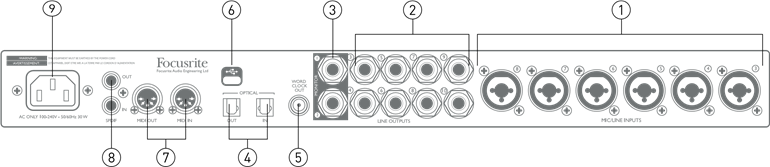

Achterpaneel

1. MIC/LINE INPUTS 3 (MICROFOON-/LIJNINGANGEN 3) tot 8 – Combo XLR-ingangsstekkers - sluit verdere microfoons of lijnsignalen aan via XLR- of ¼"-jacks, indien van toepassing. Zowel ¼" TRS- (gebalanceerde) als TS- (ongebalanceerde) jackpluggen kunnen worden gebruikt voor lijnsignalen.
2. LINE OUTPUTS 3 (LIJNUITGANGEN 3) tot 10 – acht gebalanceerde analoge lijnuitgangen op ¼" jack-aansluitingen; gebruik TRS-jacks voor een gebalanceerde verbinding of TS-jacks voor ongebalanceerd. De signalen die naar deze uitgangen worden gerouteerd, worden gedefinieerd in Focusrite Control en kunnen doorgaans worden gebruikt voor het aansturen van alternatieve luidsprekers (d.w.z. midfield, nearfield, enz.), de extra luidsprekers in een meerkanaals monitoringsysteem of om audio naar externe FX-processors te sturen.
3. MONITOR 1 (MONITOR 1) en 2 (MONITOR 2) – twee gebalanceerde analoge lijnuitgangen op ¼" jack-aansluitingen; gebruik TRS-jacks voor een gebalanceerde verbinding of TS-jacks voor ongebalanceerd. Dit zijn ook lijnuïtgangen 1 en 2 en worden over het algemeen gebruikt voor het aansturen van de linker- en rechterluidsprekers van uw monitoringsysteem. De routing van signalen naar uitgangen kan echter worden aangepast in Focusrite Control.
4. OPTICAL IN (OPTISCHE INGANG) en OUT (UITGANG) – twee TOSLINK-connectoren, die elk acht kanalen digitale audio in ADAT-formaat dragen bij een samplefrequentie van 44,1/48 kHz of vier kanalen bij 88,2/96 kHz. Dit zijn gewoon extra ingangen en uitgangen (respectievelijk) van/naar de Clarett 8Pre USB. De OPTICAL IN (OPTISCHE INGANG)-connector kan ook worden geconfigureerd om een tweekanaals S/PDIF-signaal te ontvangen van een externe bron die is uitgerust met een optische S/PDIF-uitgang. U kunt deze optie selecteren in Focusrite Control.
5. WORD CLOCK OUTPUT (WOORDKLOKUITGANG) – een BNC-connector die de woordklok van de Clarett 8Pre USB draagt; deze kan worden gebruikt om andere digitale audioapparatuur te synchroniseren.
6. – USB-connector; sluit de Clarett 8Pre USB aan op uw computer met een USB-kabel.
7. MIDI IN (MIDI-INGANG) en MIDI OUT (MIDI-UITGANG) – standaard 5-pins DIN-aansluitingen om externe MIDI-apparatuur aan te sluiten. U kunt MIDI-gegevens verzenden/ontvangen tussen uw computer en externe MIDI-apparaten.
8. SPDIF IN (SPDIF-INGANG) en OUT (UITGANG) – twee phono (RCA)-aansluitingen die tweekanaals digitale audiosignalen in of uit de Clarett 8Pre USB dragen in S/PDIF-formaat. Zoals alle andere ingangen en uitgangen, kan de routing van S/PDIF-signalen worden aangepast in Focusrite Control.
9. AC mains (AC-netspanning) – standaard IEC-aansluiting. De Clarett 8Pre USB is uitgerust met een "Universal" (universele) voeding en werkt op elke AC-netspanning van 100 tot 240 V, bij 50 of 60 Hz.

Uw Clarett 8Pre USB aansluiten

De Clarett 8Pre USB moet worden aangesloten op het elektriciteitsnet met de meegeleverde AC-voedingskabel. Steek de IEC-connector in de IEC-aansluiting op het achterpaneel en zet het apparaat aan met de aan/uit-schakelaar op het voorpaneel.

De Clarett 8Pre USB heeft een USB-C™-poort (op het achterpaneel). Zodra de software-installatie is voltooid, sluit u de Clarett 8Pre USB met een USB-kabel aan op uw computer.

Audio-instelling van de computer

Wanneer u uw Clarett 8Pre USB voor het eerst op uw computer aansluit, moet u de Clarett 8Pre USB selecteren als audio-invoer-/uitvoerapparaat.

• Mac OS: selectie wordt gemaakt in Systeemvoorkeuren > Geluid: selecteer het Focusrite-apparaat op zowel de Invoer- als de Uitvoer-pagina.
• Windows: selectie wordt gemaakt in Configuratiescherm > Geluid: klik met de rechtermuisknop op het Focusrite-apparaat en selecteer Instellen als standaardapparaat in zowel de tabbladen Opname als Afspelen.

In geval van problemen vindt u volledige details over het selecteren van de Clarett 8Pre USB als audioapparaat op alle besturingssystemen op focusrite.com/get-started/clarett-8Pre USB.

Bij alle volgende verbindingen zou uw besturingssysteem de Clarett 8Pre USB automatisch als standaard audioapparaat moeten selecteren.

Audio-instellingen in uw DAW

Na het installeren van de drivers en het aansluiten van de hardware, kunt u de Clarett 8Pre USB gebruiken met de DAW van uw keuze.

Het is mogelijk dat uw DAW de Clarett 8Pre USB niet automatisch selecteert als standaard I/O-apparaat. In dit geval moet u de driver handmatig selecteren op de Audio Setup (Audio-instellingen)*-pagina van uw DAW en Focusrite 8Pre USB (Mac) of Focusrite USB ASIO (Windows) selecteren. Raadpleeg de documentatie of Help-bestanden van uw DAW als u niet zeker weet waar u de Clarett 8Pre USB als uw audioapparaat kunt selecteren.

* Typische naam – paginanamen kunnen per DAW verschillen

Clarett 8Pre USB aansluiten op luidsprekers

De 1/4" jack MONITOR-uitgangen op het achterpaneel (Line Outputs 1 en 2) worden normaal gesproken gebruikt om monitorluidsprekers aan te sturen. Zelf aangedreven monitors (bijv. typische computerluidsprekers) bevatten interne versterkers en kunnen direct worden aangesloten. Passieve luidsprekers vereisen een afzonderlijke stereoversterker; in dit geval moeten de uitgangen op het achterpaneel worden aangesloten op de ingangen van de versterker.

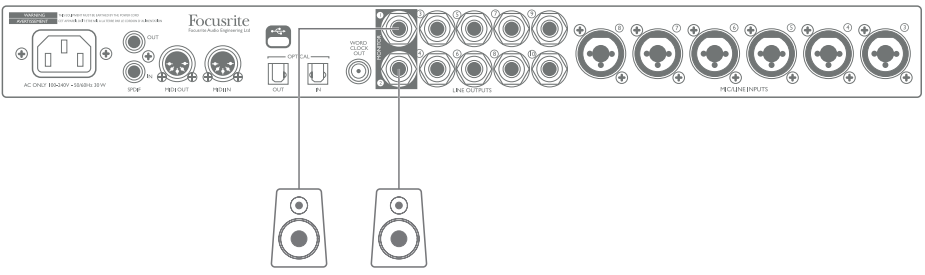

Actieve luidsprekers aansluiten

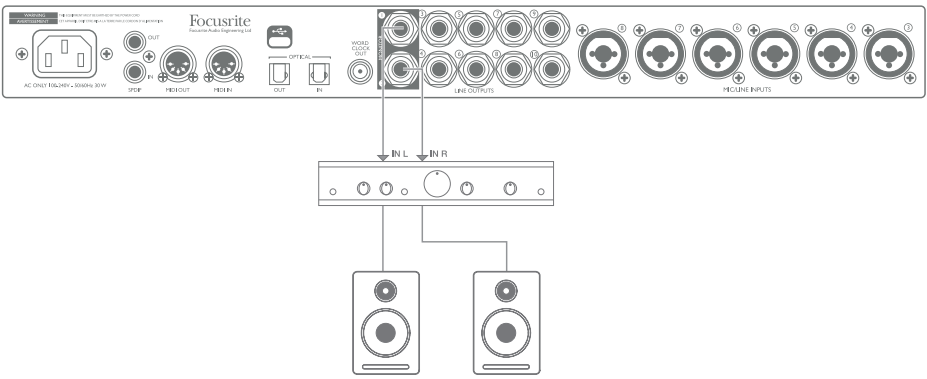

Passieve luidsprekers aansluiten

Alle lijnuitgangsaansluitingen zijn 3-polige (TRS) ¼" jack-aansluitingen en zijn elektronisch gebalanceerd. Typische consumentenversterkers (hifi) en kleine actieve monitors hebben ongebalanceerde ingangen, hetzij op phono (RCA)-aansluitingen, hetzij via een 3,5 mm 3-polige jackplug die bedoeld is voor directe aansluiting op een computer. Gebruik in beide gevallen een geschikte aansluitkabel met jackpluggen aan één uiteinde.

Professionele eindversterkers hebben over het algemeen gebalanceerde ingangen.

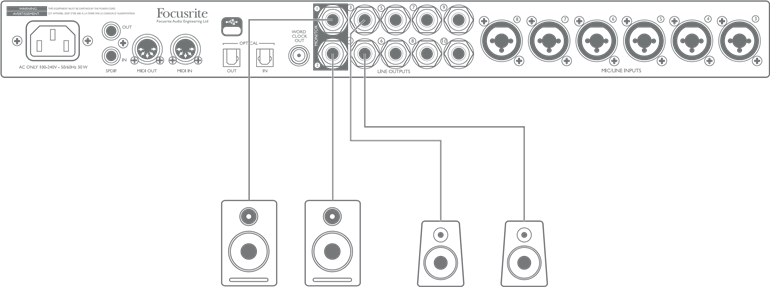

Tijdens het mixen kunt u meerdere paren extra luidsprekers (mid-field, near-field, enz.) aansluiten op paren uitgangen en Focusrite Control gebruiken om uw mix naar de verschillende uitgangen te routeren, zodat u uw mix op de verschillende soorten luidsprekers kunt controleren.

MONITOR 1 en 2 uitgangen bevatten "anti-thump"-circuit dat uw luidsprekers beschermt als de Clarett 8Pre USB wordt ingeschakeld terwijl de luidsprekers (en versterker indien gebruikt) zijn aangesloten en actief.

LIJNUITGANGEN 3 tot 10 hebben dit circuit niet.

Als u extra luidsprekers gebruikt die op deze uitgangen zijn aangesloten, raden we u aan om eerst uw Clarett 8Pre USB in te schakelen en daarna de luidsprekers of eindversterker aan te zetten.

Maar wen uzelf in ieder geval aan de algemene regel - het is altijd een goede audiopraktijk om een luidsprekersysteem van welke aard dan ook pas in te schakelen nadat u de apparatuur die het voedt hebt ingeschakeld.

Gebruiksvoorbeelden

De Clarett 8Pre USB is een uitstekende keuze voor tal van opname- en monitoringtoepassingen. Enkele typische configuraties worden hieronder weergegeven.

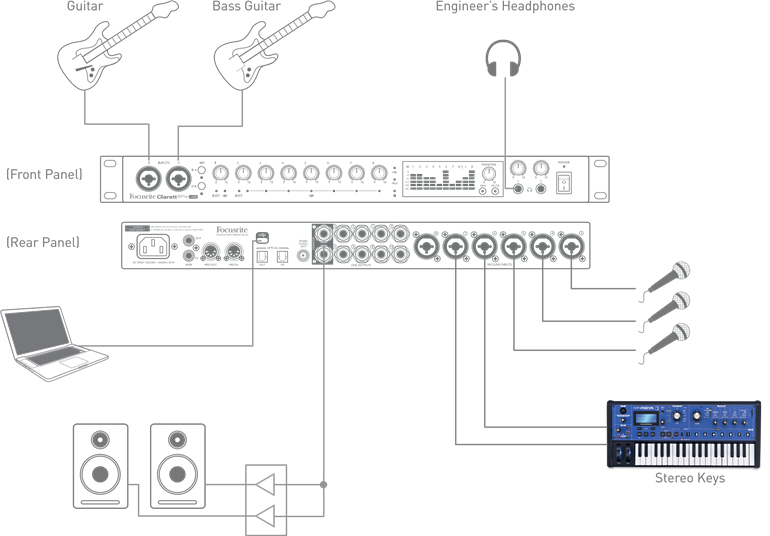

Een band opnemen

Deze opstelling illustreert een typische configuratie voor multitrack-opname met DAW-software op uw Mac.

Een selectie van bronnen – microfoons, gitaren en een keyboard – zijn aangesloten op de ingangen van de Clarett 8Pre USB. Merk op dat alleen ingangen 1 en 2 kunnen worden geconfigureerd om instrumenten direct te accepteren, dus we hebben ervoor gekozen om de gitaren op ingangen 1 en 2 aan te sluiten. Zorg ervoor dat de INST-modus is geselecteerd voor ingangen 1 en 2 vanuit Focusrite Control en dat de INST-LED's branden.

De Clarett is via een USB-kabel aangesloten op de Mac waarop DAW-software draait. Dit transporteert alle in- en uitgangssignalen tussen de DAW en de Clarett 8Pre USB. Zodra de audio-instellingen in de DAW zijn geconfigureerd, wordt elke invoerbron automatisch naar een eigen DAW-track geleid voor opname.

Een opmerking over latentie
U hebt waarschijnlijk de term "latentie" horen gebruiken in verband met digitale audiosystemen. In de hierboven beschreven DAW-opnametoepassing is latentie de tijd die uw ingangssignalen nodig hebben om door uw computer en audiosoftware te gaan en terug naar u.

Hoewel het voor de meeste opnamesituaties geen probleem is, kan latentie een probleem zijn voor een artiest die wil opnemen terwijl hij zijn ingangssignalen monitort. Dit kan het geval zijn als u uw buffergrootte moet vergroten, wat nodig kan zijn wanneer u overdubs opneemt op een groot project met veel DAW-tracks, software-instrumenten en FX-plug-ins.

Veel voorkomende symptomen van een te lage bufferinstelling zijn haperende audio (klikken en pops) of een bijzonder hoge CPU-belasting binnen uw DAW (de meeste DAW's hebben CPU-uitlezingen). Als u dit op een Mac ervaart, kunt u de buffergrootte verhogen vanuit de DAW-applicatie zelf; op een Windows-pc moet u dit wijzigen via het ASIO Control Panel (ASIO-configuratiescherm), dat meestal toegankelijk is via uw DAW Setup Preferences (Setup-voorkeuren)*.

De Clarett 8Pre USB maakt in combinatie met Focusrite Control "low latency monitoring" (monitoring met lage latentie) mogelijk, wat dit probleem oplost. U kunt uw ingangssignalen rechtstreeks naar de hoofdtelefoon- en lijnuitgangen van de Clarett 8Pre USB routeren. Hierdoor kunnen de muzikanten zichzelf horen met een ultralage latentie – d.w.z. effectief in "real time" (realtime) – samen met computerweergave. De ingangssignalen naar de computer worden op geen enkele manier beïnvloed door deze instelling. Houd er echter rekening mee dat eventuele effecten die door software-plug-ins aan de live instrumenten worden toegevoegd, in dit geval niet in de hoofdtelefoon te horen zijn, hoewel de FX nog steeds aanwezig zijn op de opname.

* Typische naam – paginanamen kunnen per DAW verschillen

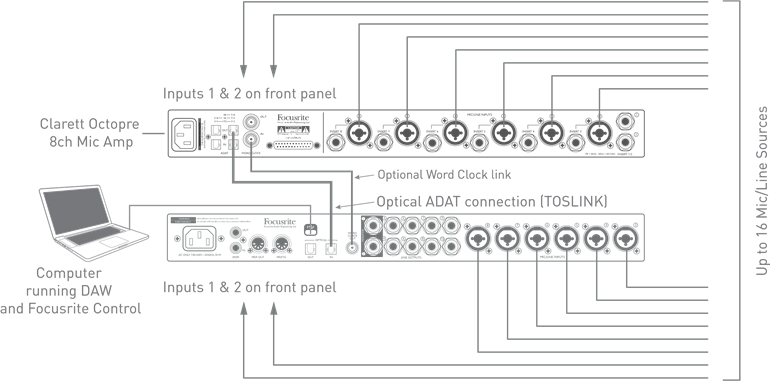

De optische aansluitingen gebruiken

Naast de acht analoge ingangen heeft de Clarett 8Pre USB een ADAT-ingangspoort (OPTICAL IN) die nog eens 8 audio-ingangen kan leveren met een samplefrequentie van 44,1/48 kHz, of vier met 88,2/96 kHz. Het gebruik van een afzonderlijke 8-kanaals microfoonvoorversterker die is uitgerust met een ADAT-uitgang – zoals de Focusrite Clarett OctoPre – biedt een eenvoudige en uitstekende methode om de invoercapaciteit van de Clarett 8Pre USB uit te breiden.

De OPTICAL OUT-poort van de Clarett OctoPre is verbonden met de OPTICAL IN-poort van de Clarett 8Pre USB met een enkele optische TOSLINK-kabel. Stabiele word clock-synchronisatie kan worden bereikt door de WORD CLOCK-uitgang van de Clarett 8Pre USB aan te sluiten op de WORD CLOCK IN van de Clarett OctoPre en de Clarett OctoPre in te stellen om deze als zijn synchronisatiebron te gebruiken; als alternatief kan de Clarett 8Pre USB (in Focusrite Control) worden ingesteld om te synchroniseren via het ADAT-formaatsignaal op de OPTICAL IN-poort.

OPMERKING: zorg er bij het koppelen van twee digitale apparaten op welke manier dan ook altijd voor dat beide zijn ingesteld op dezelfde samplefrequentie.

De extra ingangen die worden gerealiseerd door het gebruik van de optische poort kunnen op dezelfde manier worden gerouteerd met behulp van Focusrite Control als de andere ingangen. De extra ingangen kunnen naar behoefte deel uitmaken van de hoofdtelefoonmix van elke muzikant.

Als een geschikte D-naar-A-converter met een ADAT-ingang beschikbaar is, kan de OPTICAL OUT-poort op de tegenovergestelde manier worden gebruikt; bijvoorbeeld kunnen extra uitgangen van de DAW worden omgezet in het analoge domein om het gebruik van een externe hardware mengtafel mogelijk te maken om een groot aantal DAW-tracks te mixen.

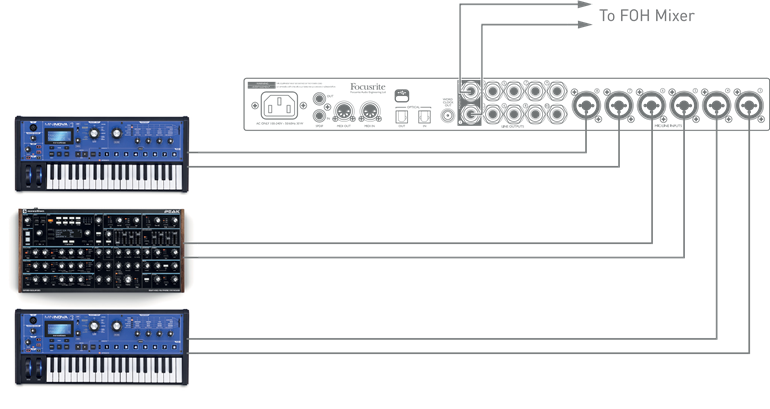

De Clarett 8Pre USB gebruiken als een stand-alone mixer

De Clarett 8Pre USB heeft de mogelijkheid om een mixconfiguratie die is gedefinieerd in Focusrite Control op te slaan in de hardware. Met deze functie kunt u het configureren – bijvoorbeeld als een keyboardmixer op het podium – met behulp van uw computer en vervolgens de configuratie uploaden naar het apparaat zelf. Vervolgens kunt u de Clarett 8Pre USB gebruiken als een eenvoudige, in een rack te monteren mixer als onderdeel van uw keyboardopstelling om de algehele mix van meerdere keyboards te regelen.

In het geïllustreerde voorbeeld zijn drie stereo keyboards/synths aangesloten op de ingangen op het achterpaneel van de Clarett 8Pre USB; uitgangen 3 en 4 gaan naar het hoofd PA-systeem. De artiest kan het volume van de individuele keyboards vanaf het voorpaneel aanpassen; hij/zij kan ook onafhankelijk het niveau aanpassen waarop ze de gemixte keyboards horen via de luidsprekers.

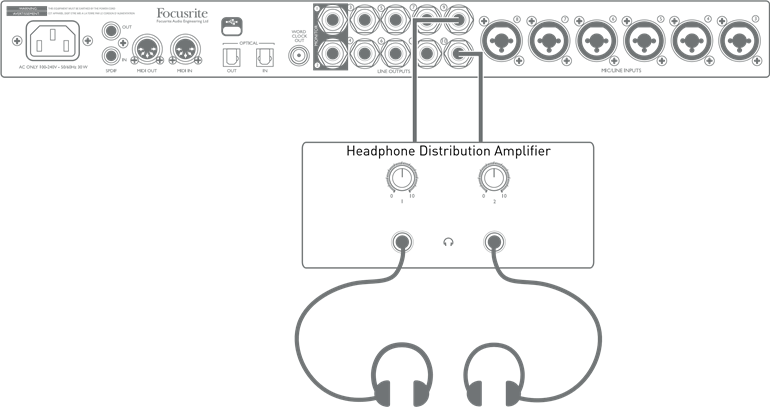

Foldback bieden tijdens het opnemen

Tijdens het opnemen geven muzikanten er vaak de voorkeur aan om zichzelf samen met de andere spelers te horen, en tijdens het overdubben, de tracks die al zijn opgenomen. Een mix die voor dit doel is gemaakt en die de muzikant tijdens het spelen op een hoofdtelefoon kan horen, wordt foldback genoemd.

Met Focusrite Control kunt u verschillende mixen definiëren, die elk mono of stereo kunnen zijn en die naar een van de uitgangen van de Clarett 8Pre USB kunnen worden gerouteerd. Hierdoor kunnen individuele muzikanten een foldbackmix hebben die is geoptimaliseerd voor hun eigen behoeften. Op deze manier kan elke foldbackfeed worden samengesteld uit een andere mix van de eigen input van een muzikant, de live bijdragen van de andere artiesten en DAW-tracks die al zijn opgenomen. Zie de Focusrite Control Guide voor meer informatie over het configureren van verschillende mixen en het routeren ervan naar de verschillende uitgangen van de Clarett 8Pre USB.

Elk van de hoofdtelefoonuitgangen op het voorpaneel biedt in eerste instantie een standaardmix: de mix van hoofdtelefoon 1 is altijd dezelfde stereomix die naar lijnuitgangen 7 en 8 wordt gerouteerd, terwijl de mix van hoofdtelefoon 2 altijd dezelfde stereomix is die naar lijnuitgangen 9 en 10 wordt gerouteerd. U kunt de inhoud van beide mixen aanpassen in Focusrite Control - die voor uitgangen 7/8 definieert wat wordt gehoord door hoofdtelefoon 1, en die voor uitgangen 9/10 definieert wat wordt gehoord door hoofdtelefoon 2.

Een of beide hiervan kunnen worden gebruikt voor foldbackmixen; elke uitgang kan rechtstreeks een hoofdtelefoon aansturen. Dit is de gemakkelijkste methode en heeft het voordeel dat de mixen stereo zijn. Als u extra hoofdtelefoons moet aansturen, moet u een externe hoofdtelefoonversterker in uw set-up opnemen:

Vergeet nooit - wanneer u monitormixen van ingangssignalen betrekt, zorg er dan voor dat de DAW-kanalen waarop u opneemt, zijn gedempt, anders horen de muzikanten zichzelf "twee keer", waarbij het ene signaal hoorbaar wordt vertraagd als een echo.

FOCUSRITE CONTROL - OVERZICHT

Focusrite Control is de software applicatie die wordt gebruikt met de Clarett 8Pre USB, die kan worden gedownload van focusrite.com/downloads. Een iOS app die WiFi controle van Focusrite Control toestaat is ook beschikbaar in de Apple App Store.

Met Focusrite Control kun je een aangepaste monitormix maken voor elke muzikant en de routing van alle audiosignalen naar de fysieke audio-uitgangen specificeren. Sample rate en klokbron selectie zijn ook beschikbaar via Focusrite Control.

Focusrite Control heeft zijn eigen speciale gebruikershandleiding (User Guide) met gedetailleerde bedieningsinstructies voor alle aspecten van de software. Deze kan worden gedownload van: focusrite.com/downloads

TECHNISCHE SPECIFICATIES

Prestatiespecificaties

Fysieke en elektrische eigenschappen

PROBLEEMOPLOSSING

Voor alle vragen over probleemoplossing, bezoek het Focusrite Help Centre op: support.focusrite.com

COPYRIGHT EN JURIDISCHE KENNISGEVINGEN

Focusrite, Clarett en OctoPre zijn gedeponeerde handelsmerken van Focusrite Audio Engineering Ltd. in de Verenigde Staten en andere landen.
ADAT is een gedeponeerd handelsmerk van inMusic Brands in de VS en andere landen.
iOS, iPhone, iPad en App Store zijn handelsmerken van Apple Inc., geregistreerd in de VS en andere landen en regio's.
USB Type-C^® en USB-C^® zijn gedeponeerde handelsmerken van USB Implementers Forum.
Thunderbolt is een handelsmerk van Intel Corporation of haar dochterondernemingen in de VS en/of andere landen.
2021 © Focusrite Audio Engineering Limited. Alle rechten voorbehouden.
