Focusrite Clarett 8PreX - Handleiding audio-interface

OVERZICHT

Overmatige geluidsdruk van oortelefoons en hoofdtelefoons kan gehoorverlies veroorzaken.

Deze apparatuur mag alleen worden aangesloten op Thunderbolt™-poorten.

Inleiding

Hartelijk dank voor de aanschaf van deze Clarett 8PreX, een van de Focusrite-familie van professionele Thunderbolt™-audio-interfaces met nieuw ontworpen, hoogwaardige Clarett analoge voorversterkers met de unieke AIR-functie. In combinatie met de Focusrite Control-applicatie hebt u nu een zeer veelzijdige en professionele oplossing voor het routeren van hoogwaardige audio naar en van uw computeropnamesysteem met extreem lage latentie.

U kunt de Clarett 8PreX ook gebruiken als een "stand-alone"-interface voor elk ander type opnameapparaat, zodra u deze hebt geconfigureerd met de Focusrite Control-software.

Deze gebruikershandleiding geeft een gedetailleerde uitleg van de hardware om u te helpen een grondig begrip te krijgen van de operationele functies van het product. We raden u aan de tijd te nemen om de handleiding door te lezen, of u nu nieuw bent in computeropname of een meer ervaren gebruiker, zodat u zich volledig bewust bent van alle mogelijkheden die de Clarett 8PreX te bieden heeft.

Naast deze gebruikershandleiding hebt u de Focusrite Control Software Guide nodig, die kan worden gedownload van focusrite.com/downloads.
Deze bevat alle details van Focusrite Control, de softwareapplicatie die speciaal is ontworpen voor gebruik met de Focusrite Clarett-reeks interfaces.

Als een van beide gebruikershandleidingen niet de informatie bevat die u nodig hebt, ga dan naar support.focusrite.com, waar u artikelen en tutorials kunt vinden die verder gaan dan de reikwijdte van deze gebruikershandleiding.

Systeemvereisten

Bezoek de volgende link voor actuele informatie over computer- en besturingssysteemcompatibiliteit voor alle Clarett-producten: support.focusrite.com

Functies

Met de Clarett 8PreX-hardware-interface kunt u microfoons, muziekinstrumenten, audiosignalen op lijnniveau en digitale audiosignalen aansluiten op een computer via de Thunderbolt™-poort van de computer. De signalen op de fysieke ingangen kunnen worden gerouteerd naar uw audio-opnamesoftware/digitale audiowerkstation (in deze gebruikershandleiding aangeduid als de "DAW"); op dezelfde manier kunnen de uitgangen van de DAW worden geconfigureerd om op de fysieke uitgangen van het apparaat te verschijnen.

Audiobronnen - microfoons, instrumenten, enz. - kunnen in uw DAW worden opgenomen en vervolgens worden afgespeeld via versterkers, actieve monitors, hoofdtelefoons, een mixer of andere apparatuur die u wilt gebruiken. Hoewel alle in- en uitgangen op de Clarett 8PreX standaard rechtstreeks van en naar uw DAW worden gerouteerd voor opname en weergave, kunt u de routing binnen de Focusrite Control-applicatie configureren om aan uw behoeften te voldoen. Raadpleeg de gebruikershandleiding van Focusrite Control voor meer informatie over routing.

De Clarett 8PreX biedt gelijktijdig 26 ingangen en 28 uitgangen. Naast het bieden van een hoogwaardige interface voor analoge signalen, verwerkt de Clarett 8PreX ook meerkanaals digitale audio in ADAT-optische indeling - zestien kanalen bij een samplefrequentie van 44,1/48 kHz, acht bij 88,2/96 kHz of vier bij 176,4/192 kHz. S/PDIF I/O is ook inbegrepen.

De Clarett 8PreX kan eenvoudig worden gesynchroniseerd met andere digitale audioapparatuur in uw studio, hetzij als volger van een extern word clock-signaal, hetzij door zelf als de belangrijkste klokbron te fungeren. Het heeft ook standaard DIN-connectoren voor het verzenden en ontvangen van MIDI-gegevens.

Een belangrijk kenmerk van alle modellen in de Clarett-reeks is het nieuwe ontwerp van analoge voorversterker. Naast hun toonaangevende dynamische bereik en het vermogen om alle versterking te leveren die u ooit nodig zult hebben, bevat de schakeling nu een opwindende nieuwe AIR-functie. AIR, individueel selecteerbaar op elk kanaal, wijzigt subtiel de frequentierespons van de voorversterker om de impedantie- en resonantiekarakteristieken van de klassieke ISA-microfoonvoorversterkers van Focusrite te modelleren op basis van een transformator. Bij het opnemen met microfoons van goede kwaliteit zult u een verbeterde helderheid en definitie opmerken in het belangrijke middenfrequentiebereik, precies waar het het meest nodig is voor zang en vele akoestische instrumenten.

De bijbehorende software, Focusrite Control, is ontworpen om een minimale hoeveelheid interactie te vereisen, zodat u de Clarett 8PreX kunt configureren met signaalrouteringen die geschikt zijn voor de meest voorkomende opnametaken. Voor meer complexe situaties biedt het uitgebreide routing en monitoring, evenals de mogelijkheid om globale hardware-instellingen zoals samplefrequentie en synchronisatie te regelen.

Alle ingangen op de Clarett 8PreX worden rechtstreeks naar uw DAW-software gerouteerd voor opname, maar Focusrite Control stelt u ook in staat om deze signalen intern binnen het apparaat naar de uitgangen te routeren, zodat u de audiosignalen met ultralage latentie kunt monitoren - voordat ze in uw DAW aankomen.

Inhoud van de doos

Samen met uw Clarett 8PreX zou u het volgende moeten hebben:

• AC-netsnoer met IEC-connector
• Aan de slag-gids, met codes voor toegang tot de volgende online bronnen:
  • Focusrite Red 2/Red 3 Plug-in Suite
  • Optionele gebundelde software.

AAN DE SLAG

Zorg ervoor dat u Focusrite Control installeert voordat u de interface op uw computer aansluit.

Software-installatie

Alle software die vereist is door de Clarett 8PreX, inclusief verschillende krachtige en nuttige extra's, is beschikbaar om te downloaden van de Focusrite-website (focusrite.com/downloads). De Belangrijke informatie die bij uw Clarett 8PreX wordt geleverd, bevat validatiecodes als u uw Clarett wilt registreren en toegang wilt krijgen tot de optionele gebundelde software.

1. Ga met uw gebruikelijke browser naar www.focusrite.com/register/

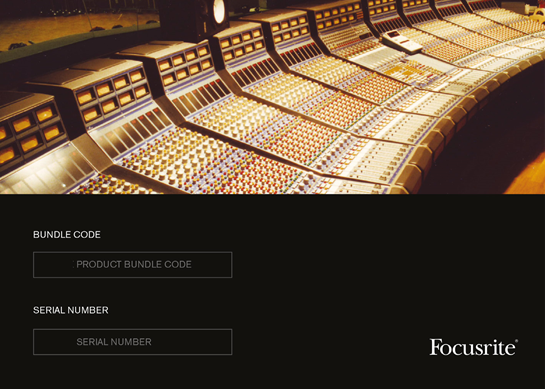

2. Volg de instructies op het scherm en voer de "Bundle Code" (bundelcode) in het formulier in wanneer daarom wordt gevraagd. Uw bundelcode vindt u op de achterkant van de Aan de slag-gids die bij het apparaat is geleverd.
3. Voer het serienummer van het apparaat in, dat ook op de achterkant van de Aan de slag-gids staat.
4. U hebt dan toegang tot de pagina "Mijn producten", waar de softwareproducten waarop uw registratie u recht geeft, kunnen worden gedownload, compleet met activeringscodes waar van toepassing.
5. Download en installeer Focusrite Control, die de nodige stuurprogramma's voor deze interface bevat. Volg alle instructies op het scherm.
6. Wanneer de installatie is voltooid, wordt u gevraagd uw computer opnieuw op te starten.
7. Sluit na het opnieuw opstarten de Clarett 8PreX met een Thunderbolt-kabel aan op uw computer.
8. Als u problemen ondervindt bij het opstarten, bekijk dan hier onze videohandleiding - focusrite.com/get-started

Hardwarefuncties

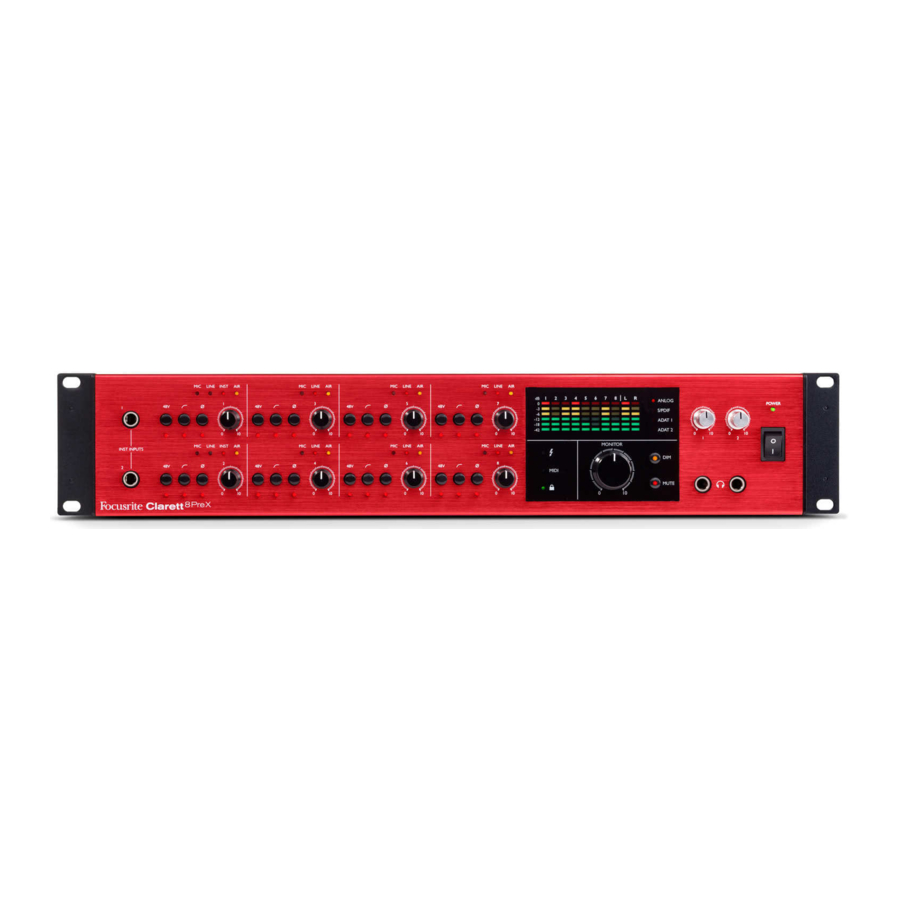

Voorpaneel

Het voorpaneel bevat alle ingangsversterkingsregelaars en monitoringregelaars, evenals twee ingangscontactdozen voor instrumentjacks en twee hoofdtelefooncontactdozen.

1. INST INPUTS (instrumentingangen) – 2 x hoge impedantie-ingangen op ¼" TS-jackpluggen voor kanalen 1 en 2: sluit hier een muziekinstrument (bijv. gitaar) aan.
2. MIC, LINE (microfoon, lijn) & INST (instrument) – twee sets van drie rode LED's die de ingang aangeven die momenteel is geselecteerd voor kanalen 1 en 2. Mic/Line/Inst-selectie wordt gemaakt vanuit Focusrite Control.
3. MIC (microfoon) & LINE (lijn) – zes paar rode LED's die de ingang aangeven die momenteel is geselecteerd voor kanalen 3 tot 8. Mic/Line-selectie wordt gemaakt vanuit Focusrite Control.
4. Ingangsversterkingsregelaars 1 tot 8 – acht draaiknoppen: pas de ingangsversterking aan voor de signalen in respectievelijk kanalen 1 tot 8.
5. 48V – één schakelaar per kanaal: schakelt 48 V fantoomvoeding in bij de bijbehorende XLR-microfooningang op het achterpaneel. Elke schakelaar heeft een bijbehorende rode LED die aangeeft dat fantoomvoeding is geselecteerd.
6. Hoogdoorlaatfilters – één schakelaar per kanaal: gebruik om ongewenste lage frequenties te verwijderen. Filter is -3 dB bij 80 Hz met een helling van 12 dB/octaaf. Elke schakelaar heeft een bijbehorende rode LED die aangeeft dat het filter actief is.
7. Polariteitsomkering – één schakelaar per kanaal. Elke schakelaar heeft een bijbehorende rode LED die aangeeft dat de polariteit is omgekeerd.
8. AIR – acht gele LED's – één per kanaal; branden wanneer de AIR-functie is geselecteerd in Focusrite Control. AIR wijzigt de frequentierespons van de ingangstrap om de klassieke ISA-microfoonvoorversterkers van Focusrite op basis van een transformator te modelleren.
9. Ingangssignaalniveaumeters: acht LED-balkgrafieken, één per kanaal. Segmenten geven -42, -18 & -12 dBFS (groen), -6 & -3 dBFS (geel) en 0 dBFS (rood) aan. Ingangssignalen worden na de ingangsversterkingsregelaars gemeten, zodat u de niveaus kunt zien die naar de DAW worden verzonden.
10. Uitgangssignaalniveaumeters: twee LED-balkgrafieken die het signaalniveau bij uitgangen 1 en 2 aangeven. Aanduidingen als ingangsmeter. Uitgangssignalen worden voor de monitorniveauregelaar gemeten, zodat het volume dat u hebt ingesteld onafhankelijk is van de meteraanduidingen.
11. ANALOG, S/PDIF, ADAT 1 & ADAT 2 – bron-LED's voor ingangsmeter. Geeft de huidige signaalbron voor de ingangsmeter aan. De selectie van de meterbron wordt gemaakt vanuit Focusrite Control.
12. (Thunderbolt actief) – een groene LED die oplicht wanneer het apparaat een verbinding tot stand heeft gebracht met de computer waarop het is aangesloten.
13. MIDI – een groene LED die oplicht wanneer MIDI-gegevens worden ontvangen op de MIDI IN-poort op het achterpaneel.
14. – een groene LED die de kloksynchronisatie bevestigt, hetzij met de interne klok van de Clarett 8PreX, hetzij met een externe digitale ingang.
15. MONITOR (monitor) – hoofdmonitoruitgangsniveauregelaar – deze regelaar regelt normaal gesproken het niveau bij de hoofdmonitoruitgangen op het achterpaneel, maar kan in Focusrite Control worden geconfigureerd om het niveau van elk van de tien analoge uitgangen van het apparaat aan te passen.
16. DIM (dimmen) en MUTE (demping) – twee schakelaars die de monitoruitgangen van de Clarett 8PreX regelen; DIM (dimmen) verlaagt de uitgangsniveaus met 18 dB, terwijl MUTE (demping) de uitgangen uitschakelt. Standaard beïnvloeden deze schakelaars de hoofdmonitoruitgangen 1 en 2, maar ze beïnvloeden ook alle analoge uitgangen die zijn geselecteerd voor monitorregeling op het voorpaneel met behulp van Focusrite Control. De schakelaars zijn intern verlicht (DIM: geel, MUTE: rood) en geven aan dat de functie is geselecteerd.
17. Hoofdtelefoons 1 en 2 – sluit een of twee stereokoptelefoons aan op de twee ¼" TRS-jackpluggen onder de regelaars. De hoofdtelefoonuitgangen voeren altijd de signalen die momenteel naar de analoge uitgangen 7/8 en 9/10 in Focusrite Control worden gerouteerd.
18. POWER (voeding) – AC-stroomschakelaar en LED.
19. Rack-oren voor het monteren van de Clarett 8PreX in een standaard 19"-apparatuurrack.

Achterpaneel

De rest van de in- en uitgangen van de Clarett 8PreX bevinden zich op het achterpaneel.

1. MIC INPUTS 1 (microfooningangen 1) tot 8 – acht gebalanceerde microfooningangen op 3-pins XLR-ingangscontactdozen - sluit microfoons aan via standaard XLR-microfoonkabels.
2. LINE INPUTS 1 (lijningangen 1) tot 8 – acht gebalanceerde lijningangen op ¼"-jackpluggen. Sluit hier signalen op lijnniveau aan; zowel ¼" TRS (gebalanceerd) als TS (ongebalanceerd) jackpluggen kunnen worden gebruikt voor signalen op lijnniveau.
3. LINE OUTPUTS 3 (lijnuitgangen 3) tot 10 – acht gebalanceerde analoge lijnuitgangen op ¼"-jackpluggen; gebruik TRS-jacks voor een gebalanceerde verbinding of TS-jacks voor ongebalanceerd. De signalen die naar deze uitgangen worden gerouteerd, worden gedefinieerd in Focusrite Control en kunnen doorgaans worden gebruikt voor het aansturen van alternatieve luidsprekers (d.w.z. middenveld, nabijveld, enz.), de extra luidsprekers in een meerkanaals monitoringsysteem, of om audio naar externe FX-processors te sturen.
4. MONITOR 1 (monitor 1) en 2 – twee gebalanceerde analoge lijnuitgangen op ¼"-jackpluggen; gebruik TRS-jacks voor een gebalanceerde verbinding of TS-jacks voor ongebalanceerd. Dit zijn ook lijnuitgangen 1 en 2 van het systeem en worden over het algemeen gebruikt voor het aansturen van de belangrijkste L- en R-luidsprekers van uw monitoringsysteem. De routing van signalen naar uitgangen kan echter worden aangepast in Focusrite Control.
5. OPTICAL IN (optische ingang) en OUT (uitgang) – vier TOSLINK-connectoren (twee ingangen en twee uitgangen), die elk acht kanalen (1 tot 8 en 9 tot 16) digitale audio in ADAT-formaat dragen bij een samplefrequentie van 44,1/48 kHz, vier kanalen bij 88,2/96 kHz of twee kanalen bij 176,4/192 kHz. Dit zijn extra in- en uitgangen (respectievelijk) van/naar de Clarett 8PreX. De OPTICAL IN 1-8 (optische ingang 1-8)-connector kan ook worden geconfigureerd om een tweekanaals S/PDIF-signaal tot een samplefrequentie van 96 kHz te ontvangen van een externe bron die is uitgerust met een optische S/PDIF-uitgang; evenzo kan de OPTICAL OUT 1-8 (optische uitgang 1-8)-connector worden ingesteld om het signaal dat naar S/PDIF OUT wordt gerouteerd in optische indeling te dragen. Deze opties worden geselecteerd in Focusrite Control.
6. WORD CLOCK OUT (word clock-uitgang) – een BNC-connector die de word clock van de Clarett 8PreX draagt; deze kan worden gebruikt om andere digitale audioapparatuur die deel uitmaakt van het opnamesysteem te synchroniseren. De bron van de samplekloksynchronisatie die door de Clarett 8PreX wordt gebruikt, wordt geselecteerd in Focusrite Control.
7. WORD CLOCK IN (word clock-ingang) – een BNC-connector voor de aansluiting van een extern word clock-signaal. Gebruik deze ingang als u een toonaangevende referentieklok hebt die synchronisatie biedt voor alle digitale audioapparaten in uw studio.
8. – Thunderbolt™-connector; sluit de Clarett 8PreX met een geschikte Thunderbolt™-kabel aan op uw computer.
9. MIDI IN (MIDI-ingang) en MIDI OUT (MIDI-uitgang) – standaard 5-pins DIN-contactdozen voor aansluiting van externe MIDI-apparatuur, waardoor MIDI-gegevens van/naar uw computer kunnen worden ontvangen en gedistribueerd naar extra MIDI-apparaten.
10. SPDIF IN (S/PDIF-ingang) en OUT (uitgang) – twee phono- (RCA-)contactdozen die tweekanaals digitale audiosignalen in of uit de Clarett 8PreX in S/PDIF-formaat dragen. Net als alle andere in- en uitgangen kan de routing van S/PDIF-signalen worden aangepast in Focusrite Control. De S/PDIF-ingangen zijn functioneel tot een samplefrequentie van 96 kHz.
11. AC-netvoeding – standaard IEC-aansluiting. De Clarett 8PreX is uitgerust met een "universele" voeding en werkt op elke AC-netspanning van 100 tot 240 V, bij 50 of 60 Hz.

Uw Clarett 8PreX aansluiten

Voordat u de Clarett 8PreX op uw computer aansluit, moet u de software-installatie voltooien volgens de instructies.
Dit zorgt ervoor dat de hardware de juiste stuurprogramma's gebruikt en voorkomt onverwacht gedrag.

De Clarett 8PreX moet met de meegeleverde AC-voedingskabel op het AC-net worden aangesloten. Sluit de IEC-connector aan op de IEC-poort op het achterpaneel en schakel het apparaat in met de aan/uit-schakelaar op het voorpaneel.
De Clarett 8PreX heeft een Thunderbolt™-poort (op het achterpaneel). Zodra de software-installatie is voltooid, sluit u de Clarett 8PreX met een Thunderbolt™-kabel aan op uw computer.

Audio-instelling van de computer

Uw besturingssysteem zou de Clarett 8PreX automatisch als het standaard audioapparaat moeten selecteren. U kunt controleren of deze selectie correct is gemaakt, als u dat wilt. Details over hoe u dit op verschillende besturingssystemen kunt doen, vindt u op focusrite.com/get-started/clarett8PreX.

Audio instellen in uw DAW

Na het installeren van de stuurprogramma's en het aansluiten van de hardware kunt u de Clarett 8PreX gaan gebruiken met de DAW van uw keuze.

Let op: uw DAW selecteert de Clarett 8PreX mogelijk niet automatisch als standaard I/O-apparaat. In dat geval moet u het stuurprogramma handmatig selecteren op de pagina Audio Setup* (audio-instellingen) van uw DAW en het stuurprogramma Focusrite Thunderbolt selecteren. Raadpleeg de documentatie (of helpbestanden) van uw DAW als u niet zeker weet waar u het Core Audio-stuurprogramma kunt selecteren.

* Typische naam – paginanamen kunnen verschillen per DAW

Clarett 8PreX aansluiten op luidsprekers

De 1/4" jack MONITOR-uitgangen op het achterpaneel (lijnuitgangen 1 en 2) worden normaal gesproken gebruikt voor het aansturen van monitoringluidsprekers. Zelfaangedreven monitoren (ook bekend als actieve monitoren) hebben interne versterkers en kunnen rechtstreeks worden aangesloten. Passieve luidsprekers hebben een aparte stereoversterker nodig; in dit geval moeten de uitgangen op het achterpaneel worden aangesloten op de ingangen van de versterker.

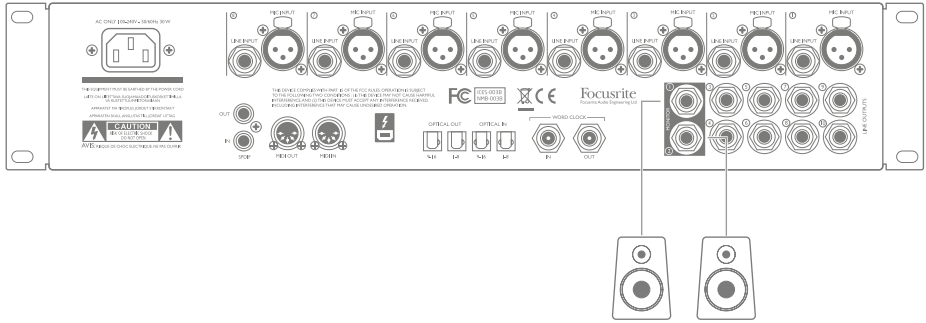

Actieve luidsprekers aansluiten

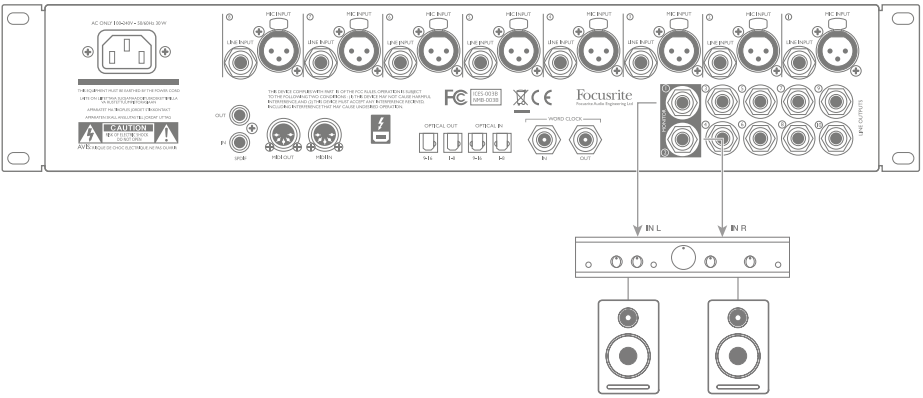

Passieve luidsprekers aansluiten

Alle lijnuitgangsconnectoren zijn 3-polige (TRS) ¼"-jack sockets en zijn elektronisch gebalanceerd. Typische consumentenversterkers (hifi) en kleine aangedreven monitoren hebben ongebalanceerde ingangen, ofwel op phono (RCA)-sockets, ofwel via een 3,5 mm 3-polige jackplug die bedoeld is voor directe aansluiting op een computer. Gebruik in beide gevallen een geschikte verbindingskabel met jackplugs aan één uiteinde.

Professionele eindversterkers hebben over het algemeen gebalanceerde ingangen.

Tijdens het mixen kunt u meerdere paren extra luidsprekers (mid-field, near-field, enz.) aansluiten op uitgangen en Focusrite Control gebruiken om uw mix naar de verschillende uitgangen te leiden, zodat u uw mix op de verschillende soorten luidsprekers kunt controleren.

Gebruiksvoorbeelden

De Clarett 8PreX is een uitstekende keuze voor tal van opname- en monitoringtoepassingen. Hieronder worden enkele typische configuraties weergegeven.

Een band opnemen

Deze opstelling toont een typische multitrack-opname-opstelling met DAW-software op uw computer.

Een reeks bronnen – microfoons, gitaren en een keyboard – zijn aangesloten op de ingangen van de Clarett 8PreX. Let op: de gitaren zijn aangesloten op kanalen 1 en 2, omdat deze kunnen worden geconfigureerd om instrumenten rechtstreeks te accepteren. Zorg ervoor dat de INST-modus is ingeschakeld voor deze kanalen in Focusrite Control en dat de INST-leds branden. Op dezelfde manier is het stereokeyboard aangesloten op de lijningangen van kanalen 4 en 5; stel deze in op LINE vanuit de software.

De verbinding met de computer waarop de DAW-software draait, verloopt via een Thunderbolt™-kabel. Deze kabel voert alle ingangs- en uitgangssignalen tussen de DAW en de Clarett 8PreX. Zodra de audio-instellingen correct zijn geconfigureerd in de DAW, wordt elke ingangsbron automatisch naar zijn eigen DAW-track geleid voor opname.

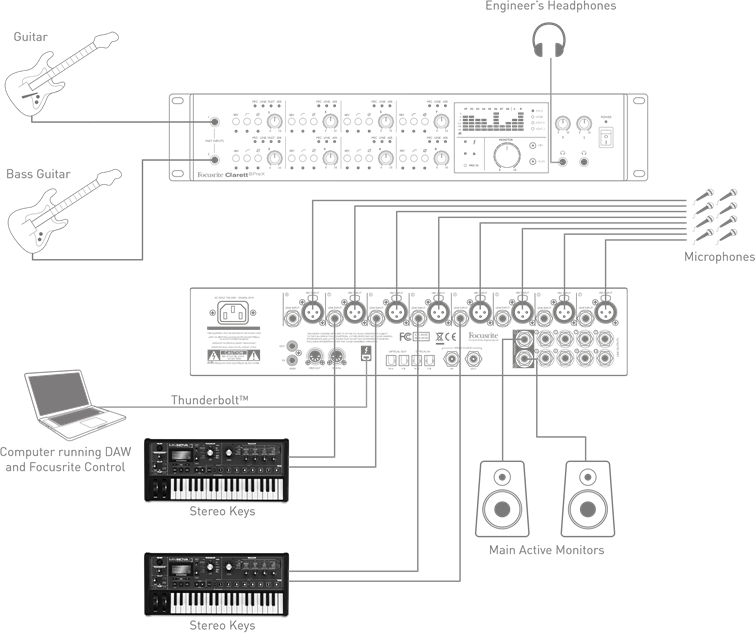

Projectstudio

Een van de voordelen van de Clarett 8PreX is het grote aantal fysieke ingangen dat hij biedt. In een studio kunnen deze (min of meer) permanent worden toegewezen aan specifieke geluidsbronnen, waardoor de hoeveelheid opnieuw patchen die nodig is bij het overschakelen van het ene instrument naar het andere wordt geminimaliseerd, terwijl u de verschillende tracks samenstelt die een nummer vormen.

In het voorbeeld gaan we ervan uit dat gitaar en basgitaar aangesloten blijven op kanalen 1 en 2 via hun INST-ingangen, terwijl verschillende elektronische instrumenten kunnen worden aangesloten op de LINE-ingangen van alle kanalen. De MIC-ingangen van alle kanalen zouden doorgaans worden aangesloten op microfooningangssockets op verschillende locaties in de opnameruimte.
Als er op deze manier permanent meer instrumenten moeten worden aangesloten, kan er een patchbay in de opstelling worden opgenomen; als alternatief kan het aantal ingangen worden uitgebreid met een OctoPre-unit (zie Voorbeeld 3).

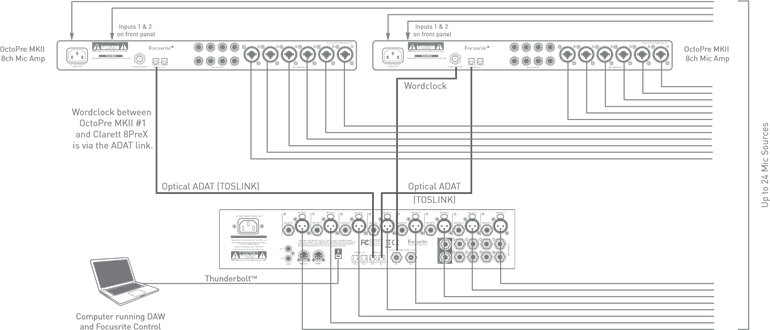

De optische aansluitingen gebruiken om extra ingangen te bieden

Naast de acht analoge ingangen heeft de Clarett 8PreX twee ADAT-ingangspoorten (OPTICAL IN) die elk 8 extra audio-ingangen kunnen bieden bij een samplefrequentie van 44,1/48 kHz, 4 bij 88,2/96 kHz of 2 bij 176,4/192 kHz. Het gebruik van een of twee 8-kanaals microfoonvoorversterkers die zijn uitgerust met ADAT-uitgangen – zoals een paar Focusrite OctoPres – biedt een manier om het aantal ingangen van de Clarett 8PreX uit te breiden.

In het voorbeeld zijn de OPTICAL OUT-poorten van de OctoPres aangesloten op de OPTICAL IN-poorten van de Clarett 8PreX met twee TOSLINK optische kabels. Hoewel er microfooningangen in het diagram worden weergegeven, zou dit elke combinatie van maximaal 24 microfoon- of lijningangen mogelijk maken, waarvan sommige INST-niveausignalen zouden kunnen zijn.

Om de drie apparaten te synchroniseren, stelt u één OctoPre in als de synchronisatieleider (Internal Clock) en stelt u de synchronisatiebron van de Clarett 8PreX in op ADAT. De tweede OctoPre kan vervolgens worden gesynchroniseerd door de WORD CLOCK IN ervan aan te sluiten op de WORD CLOCK OUT van de Clarett 8PreX met een BNC-kabel.

OPMERKING: wanneer u twee digitale apparaten op welke manier dan ook aansluit, moet u er altijd voor zorgen dat beide zijn ingesteld op dezelfde samplefrequentie.

De extra ingangen van de optische poort kunnen via Focusrite Control op precies dezelfde manier worden gerouteerd als de andere ingangen. De extra ingangen kunnen desgewenst deel uitmaken van de hoofdtelefoonmix van elke muzikant.

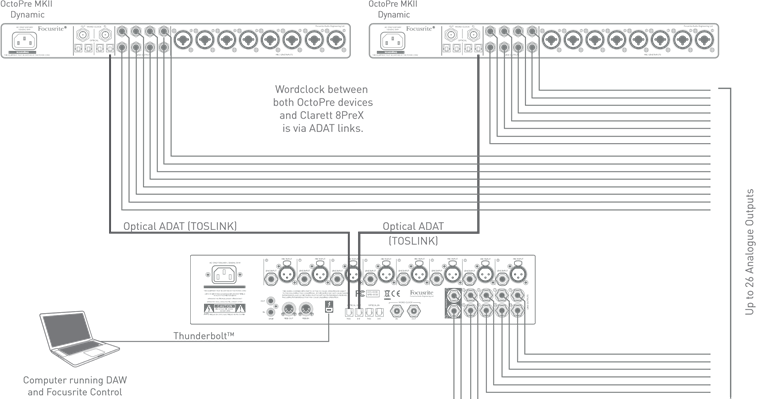

De optische aansluitingen gebruiken om extra uitgangen te bieden

De twee ADAT-uitgangspoorten (OPTICAL OUT) van de Clarett 8PreX kunnen worden gebruikt om afzonderlijke D/A-converters aan te sturen om extra analoge uitgangen te bieden. Sommige Focusrite OctoPres (Clarett Octopre/ Octopre Dynamic) zijn hiervoor geschikt. Net als bij de optische ingangen kan elke optische uitgang 8 audiokanalen transporteren bij een samplefrequentie van 44,1/48 kHz, vier bij 88,2/96 kHz of twee bij 176,4/192 kHz. Deze methode biedt meerdere analoge uitgangen om een mengpaneel aan te sturen, wat een betere manier kan zijn om een complexe mix uit een groot aantal DAW-tracks uit te voeren.

In het voorbeeld zijn de OPTICAL IN 1-8-poorten van de twee OctoPre aangesloten op de OPTICAL OUT-poorten van de Clarett 8PreX met twee TOSLINK optische kabels. De extra gemaakte uitgangen kunnen binnen Focusrite Control op dezelfde manier worden gerouteerd als de andere uitgangen.

In deze situatie wordt synchronisatie bereikt door de synchronisatiebron van de Clarett 8PreX in te stellen op INT (waarmee deze wordt gedefinieerd als de synchronisatieleider) en de synchronisatiebron voor beide OctoPre in te stellen op ADAT. Dit betekent dat alle synchronisatie via de optische verbindingen verloopt en er geen extra kabels nodig zijn.

OPMERKING: wanneer u twee digitale apparaten op welke manier dan ook aansluit, moet u er altijd voor zorgen dat beide zijn ingesteld op dezelfde samplefrequentie.

Loopback-opname

Met de Loopback-functie van Focusrite Control kunt u andere audiobronnen vanaf uw computer opnemen (bijv. de audio-uitvoer van een webbrowser). Loopback maakt gebruik van de "virtuele" ingangen van de Clarett, die geen fysieke connectoren op de hardware-interface zelf hebben, maar in de DAW kunnen worden geselecteerd als signaalbronnen voor opname.

Door DAW 1 en 2 naar uw Loopback-mix in Focusrite Control te leiden, kunt u, wanneer u de Loopback-uitgang selecteert als de opnamebron op een mono- of stereo-DAW-track, opnemen vanuit een andere softwaretoepassing in uw DAW. Houd er rekening mee dat uw computer DAW 1 en DAW 2 toewijst als de standaard geluidsuitvoerkanalen.

Voor instructies over het gebruik van de Loopback-opnamefunctie raadpleegt u de Focusrite Control Clarett User Guide die beschikbaar is via: focusrite.com/downloads

FOCUSRITE CONTROL - OVERZICHT

Focusrite Control is de softwaretoepassing die wordt gebruikt bij de Clarett 8PreX. Hiermee kunt u een aangepaste monitormix maken voor elke muzikant en ook de routing van alle audiosignalen naar de fysieke audio-uitgangen specificeren. Alle selecties van de samplefrequentie en de digitale synchronisatiebron zijn beschikbaar via Focusrite Control.

Opmerking: Focusrite Control wordt ook gebruikt bij andere hardware-interfaces in het Focusrite-assortiment. Wanneer u een interface op uw computer aansluit en Focusrite Control start, wordt het model van de interface automatisch gedetecteerd en wordt de software geconfigureerd om te voldoen aan het aantal ingangen en uitgangen, en andere functies die beschikbaar zijn op de hardware.

Focusrite Control heeft een eigen, speciale gebruikershandleiding, die gedetailleerde bedieningsinstructies bevat voor alle aspecten van de software. Deze kan worden gedownload van: focusrite/downloads.

TECHNISCHE SPECIFICATIES

Prestatiespecificaties

Fysieke en elektrische kenmerken

PROBLEEMOPLOSSING

Ga voor alle vragen over probleemoplossing naar het Focusrite Help Centre op support.focusrite.com.

COPYRIGHT EN JURIDISCHE KENNISGEVINGEN

Focusrite is een geregistreerd handelsmerk en Clarett 8PreX is een handelsmerk van Focusrite Audio Engineering Limited.

Alle andere handelsmerken en handelsnamen zijn eigendom van hun respectievelijke eigenaars. 2015 © Focusrite Audio Engineering Limited. Alle rechten voorbehouden.
