Inleiding

U beschikt nu over een complete oplossing voor het routeren van hoogwaardige audio naar en van uw computer.
Deze handleiding biedt een gedetailleerde uitleg van zowel de hardware als de bijbehorende besturingssoftware "Saffire MixControl" om u te helpen een grondig begrip te krijgen van de operationele functies van het product. We raden zowel gebruikers die nieuw zijn in computeropname als meer ervaren gebruikers aan om de tijd te nemen om de gebruikershandleiding door te lezen, zodat u volledig op de hoogte bent van alle mogelijkheden die de Saffire PRO 24 en de bijbehorende software te bieden hebben.
Als de belangrijkste onderdelen van de gebruikershandleiding niet de informatie bevatten die u nodig hebt, raadpleeg dan http://www.focusrite.com/answerbase, die een uitgebreide lijst bevat van veelvoorkomende vragen over technische ondersteuning met betrekking tot het product tot nu toe.

Basisbeginselen

De Saffire PRO 24 hardware-interface biedt de mogelijkheid om microfoons, line-level signalen, instrument-level signalen en digitale signalen aan te sluiten op uw computer, die vervolgens worden gerouteerd naar uw audio-opnamesoftware / digital audio workstation (in deze gebruikershandleiding aangeduid als "DAW").
Alle audiosignalen die zijn aangesloten op de ingangen, plus audio-uitvoer van uw computerprogramma's, worden gerouteerd naar de fysieke uitgangen die u kunt aansluiten op een versterker en luidsprekers, actieve monitoren, hoofdtelefoons, analoge/digitale mixer en alle andere studioapparatuur die u wilt gebruiken. Er zijn ook connectoren voor het verzenden en ontvangen van MIDI.
De bijbehorende softwaretoepassing, Saffire Mix Control, biedt verdere opname-, routerings- en monitoropties, evenals de mogelijkheid om algemene hardware-instellingen te regelen, zoals samplefrequentie en synchronisatie.
Saffire MixControl-software biedt mixing en routing van en naar de DAW, waardoor de controle over welke signalen van de sequencer naar elke uitgang worden verzonden, mogelijk is. Alle ingangen op de Saffire PRO 24 worden rechtstreeks naar uw DAW-software gerouteerd voor opname, maar Saffire MixControl stelt u ook in staat om deze signalen naar uw monitoren te routeren, zodat u zonder latentie naar de audiosignalen kunt luisteren - voordat ze in uw DAW aankomen.

Inhoud van de doos

Naast uw Saffire PRO 24 zou u moeten hebben:
1 - 6-pins – 9-pins FireWire-kabel (ook bekend als een IEEE1394-kabel)
1 - Universele DC-voedingseenheid (PSU).
1 - Software downloadkaart met een unieke "bundle code" die toegang geeft tot alle noodzakelijke software voor dit product. Raadpleeg de "Getting Started Guide" voor instructies.
4 - Zelfklevende rubberen voetjes - te bevestigen aan de basis van de Saffire PRO 24
1 - Focusrite en Novation productbrochure

Aan de slag

De Saffire PRO 24 heeft een enkele 6-pins FireWire-poort aan de achterkant. Deze FireWire-verbinding werkt met alle huidige FireWire-standaarden en -connectoren; FireWire 400 (6-pins of 4-pins aansluiting); en FireWire 800.
VOORDAT U DE SAFFIRE PRO 24 OP UW COMPUTER AANSLUIT, REGISTREERT U UW PRODUCT, DOWNLOADT U DE INSTALLER EN VOERT U DEZE UIT. Dit zorgt ervoor dat de juiste drivers worden gebruikt, waardoor onverwacht gedrag wordt voorkomen.
De Saffire PRO 24 wordt geleverd met een 6-pins – 9-pins FireWire-kabel (FW400 – 800).
Mogelijk hebt u een FireWire 400-connector op uw computer. In dit geval moet u een 6-pins FireWire 400 naar 400-kabel kopen.
De Saffire PRO 24 kan via de FireWire-verbinding worden gevoed bij gebruik van 6-pins FireWire 400 of FireWire 800. Wanneer u verbinding maakt met een 4-pins FireWire, moet u de meegeleverde PSU gebruiken.
Mogelijk hebt u een FireWire 400-connector op uw computer. In dit geval moet u een 6-pins FireWire 400 naar 400-kabel kopen. Als alternatief hebt u mogelijk alleen een Thunderbolt-poort op uw computer. Firewire is compatibel met Thunderbolt door het gebruik van een Apple Firewire naar Thunderbolt-adapter.
Opmerking:
FireWire-overwegingen - De meeste computers zijn over het algemeen uitgerust met 1 FireWire-bus. Mogelijk hebt u meerdere FireWire-poorten (connectoren) op uw computer, maar deze zijn allemaal aangesloten op 1 fysieke chip die de bus bestuurt.
De FireWire-bus is beperkt in de hoeveelheid databandbreedte die hij kan verwerken. Elk extra FireWire-apparaat dat is aangesloten op de FireWire-bus vereist extra bandbreedtebronnen, waardoor de kans groter wordt dat de totale beschikbare bandbreedte wordt overschreden. Daarom wordt aanbevolen dat Saffire PRO 24 op zijn eigen FireWire-bus draait voor de beste prestaties.
De Saffire PRO 24 zou moeten kunnen werken naast andere apparaten die zijn aangesloten op dezelfde FireWire-bus. Er kunnen echter problemen ontstaan, afhankelijk van welke FireWire-apparaten zijn aangesloten. Een FireWire-schijf die wordt gebruikt voor back-up of een digitale camera zou bijvoorbeeld geen problemen mogen veroorzaken, maar bij het streamen van audio vanaf een FireWire-harde schijf of een FireWire-box zoals Focusrite Liquid Mix, kan de totale FireWire-bandbreedte worden bereikt. Dit resulteert in audio-uitval of verminderde prestaties op de Saffire PRO 24 of het andere aangesloten FireWire-apparaat.
Om deze reden raden we aan om een aparte FireWire-bus te gebruiken voor elk FireWire-apparaat. Dit kan een PCI / PCIe-kaart in uw desktop zijn, of een PCMCIA- of Express-kaart in uw laptop.
Om de levensduur van uw FireWire-poorten te maximaliseren, raden we u aan uw Saffire PRO 24 niet aan te sluiten of los te koppelen terwijl deze via de bus wordt gevoed.

Opmerking over FireWire-aansluiting en -ontkoppeling
Alle Saffire-units voldoen aan de IEEE1394 (FireWire)-standaard, maar het kan voorkomen dat de FireWire-poort op uw computermoederbord of FireWire-kaart niet voldoet.
Aansluiting en ontkoppeling van een FireWire-poort die niet voldoet aan de IEEE1394-standaard kan leiden tot permanente schade aan zowel de Saffire als uw computer.
Om permanente schade te voorkomen:
Uw unit(s) aansluiten
Zorg ervoor dat de computer is uitgeschakeld
Sluit de Saffire aan op uw computer
Sluit indien nodig de voeding aan
Schakel uw Saffire in
Schakel uw computer in
Schakel uw monitorluidsprekers in
Uw unit(s) loskoppelen
Sluit Saffire MixControl af
Schakel uw monitorluidsprekers uit
Schakel uw computer uit
Verwijder de voeding indien gebruikt
Koppel uw Saffire los

Hardware

Achterpaneel

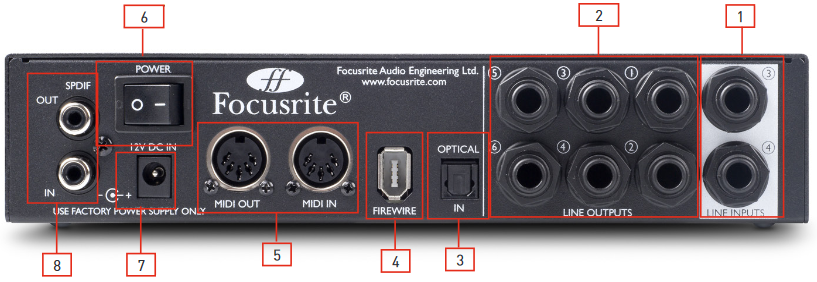

Het achterpaneel biedt de meeste in- en uitgangsaansluitingen op de Saffire PRO 24.

1. 2 x TRS-jackaansluitingen lijningangen 3 en 4 *.
2. 6 x TRS-jackaansluitingen voor lijnuitgangen 1-6 *.
3. 1 x Optische ingangsaansluiting **.
4. 1 x IEEE1394 6-pins FireWire-aansluiting
5. 2 x Din5 MIDI-ingangs- en -uitgangsaansluitingen.
6. 1 x Aan/uit-schakelaar.
7. 1 x 2,0 mm DC-voedingsingangsaansluiting - Gebruik uitsluitend de meegeleverde voeding.
8. 2 x RCA SPDIF-ingangs- en -uitgangsaansluitingen.

* Er kunnen 1/4 inch TRS- (gebalanceerde) of TS- (ongebalanceerde) jackconnectoren worden gebruikt.
** Optische ingang kan worden gebruikt als ADAT- of S/PDIF optische ingang.

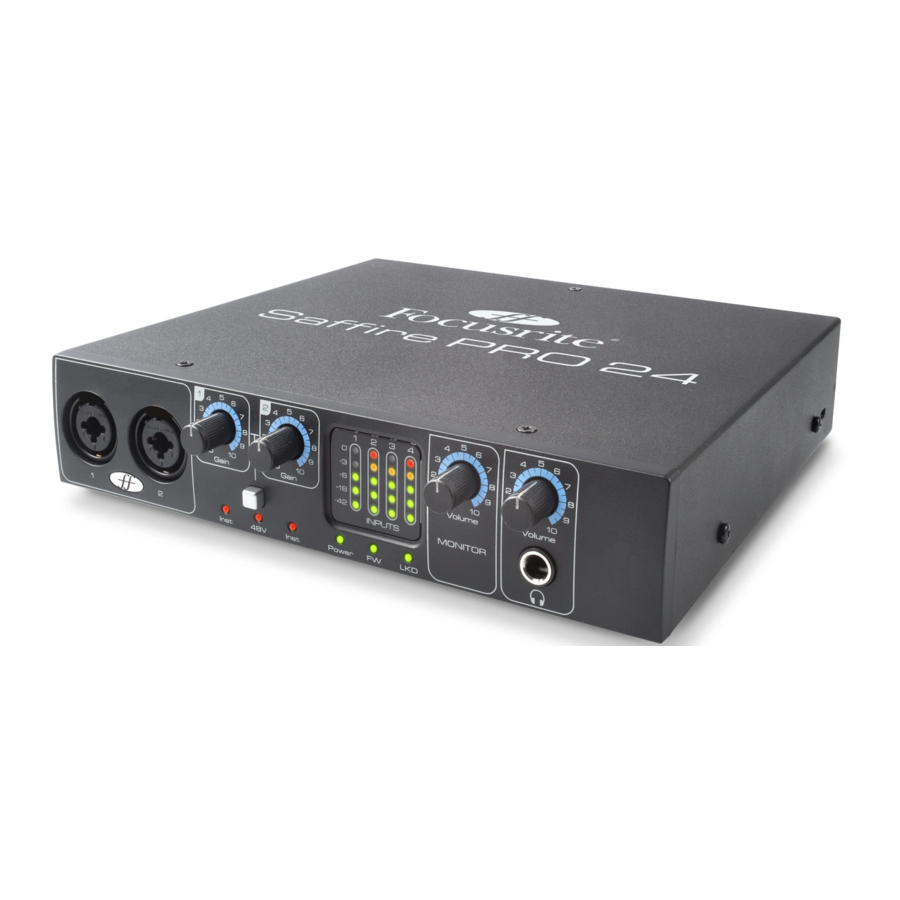

Voorpaneel

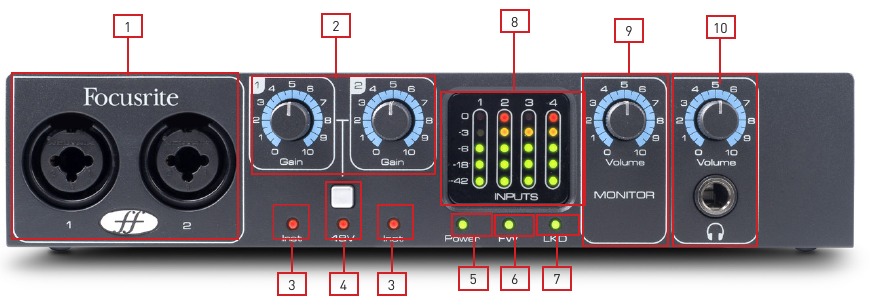

Het voorpaneel bevat de ingangsconnectoren voor microfoon-, lijn- en instrumentsignalen, evenals de ingangsversterkingsregelaars en monitoringregelaars.

1. Kanalen 1 en 2 met Combo XLR-ingangsaansluitingen voor microfoon / lijn / instrument
2. Kanalen 1 en 2 Versterkingsregeling
3. Kanalen 1 en 2 Instrument-leds
4. Fantoomvoedingsschakelaar met led voor microfooningangen 1-2.
5. Voedingsled - Brandt wanneer het apparaat stroom ontvangt van FireWire of een externe voedingseenheid.
6. FW (Actief) led - Brandt wanneer het apparaat verbinding maakt met de FireWire-driver.
7. LKD (Vergrendeld) led - Brandt wanneer het apparaat vergrendelt op zijn interne klok, of op een externe klokbron
8. Afzonderlijke 5-ledmeter voor elk ingangskanaal -42, -18, -6, -3, 0
9. Monitorvolumeregelaar
10. Hoofdtelefoonvolumeregelaar en -uitgang ¼" jack

Systeemvereisten

Macintosh

• OS: Mac OS X 10.6 of later
• Computer: Apple Macintosh met FireWire 400-poort. (als u een FireWire 800-poort gebruikt, hebben gebruikers een 400-naar-800-kabel nodig)
• CPU/Clock: Intel/Dual 1 GHz of beter
• Memory (RAM): 1 GB of meer
• Screen Resolution: 1024x768 (1280x1024 of meer aanbevolen)

Windows

• OS: Windows 7 (Alle versies) Windows Vista (alleen 32-bits) of Windows XP SP2 of hoger (alleen 32-bits)
• Computer: Windows-compatibele computer met FireWire 400-poort. (als u een FireWire 800-poort gebruikt, hebben gebruikers een 400-naar-800-kabel nodig)
• CPU/Clock: Dual 1 GHz of beter
• Memory (RAM): 1 GB of meer
• Screen Resolution: 1024x768 (1280x1024 of meer aanbevolen)

Installatie (Windows en Mac)

De unieke bundelcode op uw registratiekaart (meegeleverd in de doos), zorgt ervoor dat u wordt doorverwezen naar de nieuwste installatiesoftware voor uw pc of Mac. Instructies voor het downloaden en installeren van deze software vindt u hieronder of als alternatief in de Getting Started Guide.

ZORG ERVOOR DAT U HET INSTALLATIEPROGRAMMA UITVOERT VOORDAT U DE SAFFIRE PRO 24 OP UW COMPUTER AANSLUIT

1. Ga naar: www.focusrite.com/register
2. Volg de instructies op de meegeleverde software downloadkaart.
3. Download het Saffire MixControl-installatieprogramma van de pagina "My Products" (Mijn producten).
   Door uw Saffire Pro 24 online te registreren, krijgt u toegang tot andere gebundelde softwareproducten
4. Zodra u het bovenstaande proces hebt gevolgd, zoek dan het installatieprogramma op de Focusrite-website en dubbelklik om het te openen.
5. Volg de instructies op het scherm om het installatieproces te voltooien.
6. Start uw computer opnieuw op.
7. Sluit de Saffire PRO 24 aan op uw computer.

Zodra de installatie is voltooid, zou het besturingssysteem van uw computer automatisch de standaard audio-uitgangen moeten overschakelen naar de Saffire PRO 24. Om er zeker van te zijn dat dit het geval is:
Op Windows 8 gaat u naar Start > Configuratiescherm > Geluid > Stel Standaard 'Afspelen' en 'Opnemen' in op 'Saffire Audio'.
Op Windows 7 gaat u naar Start > Configuratiescherm > Geluid > Stel Standaard 'Afspelen' en 'Opnemen' in op 'Saffire Audio'.
Op Mac OS X gaat u naar Systeemvoorkeuren > Geluid > Stel de invoer en uitvoer in op 'Saffire'.
Voor meer gedetailleerde instellingsopties op een Mac gaat u naar Programma's > Hulpprogramma's > Audio Midi Set-up.

Audio-instelling in uw DAW

De Saffire PRO 24 is compatibel met elke DAW die ASIO-drivers op Windows gebruikt, en elke DAW die Core Audio op Mac gebruikt.
Uw DAW-software schakelt mogelijk niet automatisch het apparaat over dat wordt gebruikt om audio in en uit te voeren.
U moet ervoor zorgen dat u 'Saffire' selecteert als de ASIO-driver (Windows) of Core Audio-driver (Mac) op de audio-instellingenpagina van uw DAW. Raadpleeg de documentatie van uw DAW als u niet zeker weet waar u de ASIO / Core Audio-driver moet selecteren.

Saffire PRO 24 Architectuur

Saffire PRO 24 biedt meer dan alleen eenvoudige in- en uitvoerrouting van en naar uw computer. Met de Saffire MixControl-software kunt u audiosignalen ook omleiden naar elke uitgang en aangepaste mixes maken die naar uw opnameartiesten, externe verwerkingsapparatuur of mengpaneel kunnen worden verzonden.

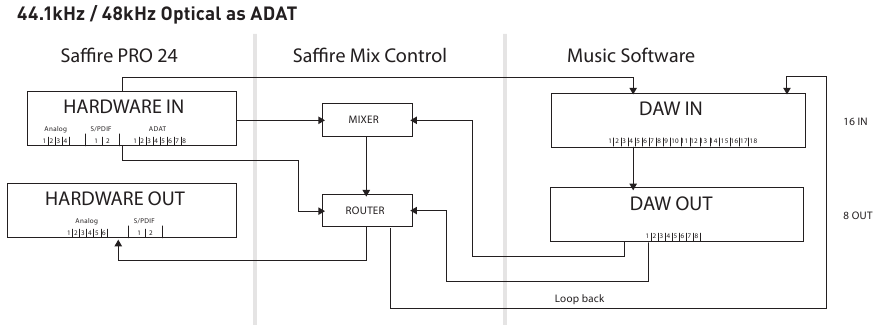

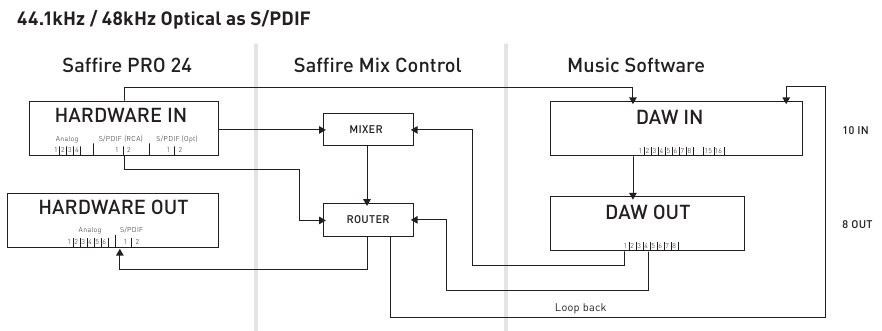

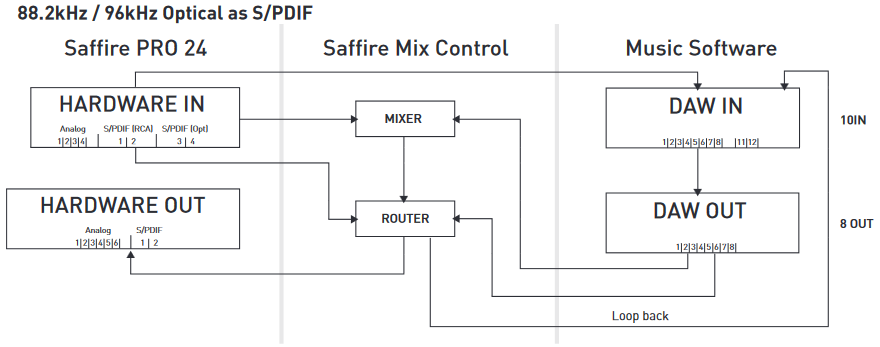

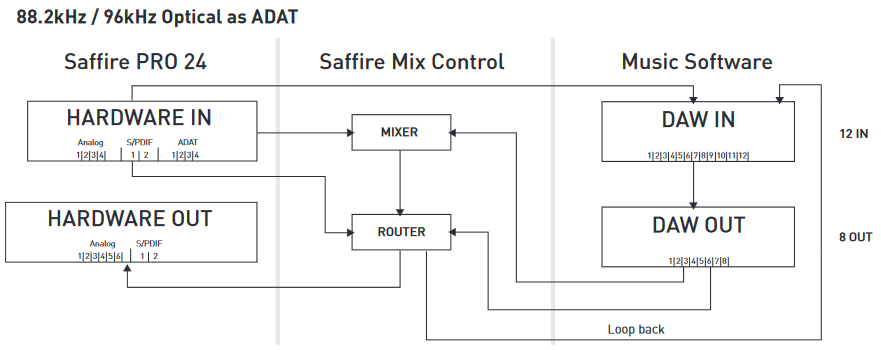

De volgende diagrammen geven een overzicht van de Saffire PRO 24 audiopaden wanneer ingesteld op verschillende samplefrequenties en optische ingangsconfiguraties.
De hardware-ingangen worden rechtstreeks naar de DAW-ingangen gerouteerd. De tabel onder elk diagram toont de routeringsconfiguratie.

*DAW IN 9-14 zijn overbodig

*DAW IN 9-10 zijn overbodig

Saffire MixControl

Met de Saffire MixControl-software kunnen alle audiosignalen flexibel worden gemixt en gerouteerd naar de fysieke audio-uitgangen, evenals de regeling van de uitgangsmonitorniveaus. Alle instellingen voor samplefrequentie, digitale synchronisatie en buffergrootte (alleen Windows) zijn beschikbaar via Saffire MixControl.
Saffire MixControl openen:
Windows
Start > Programma's > Focusrite > Saffire MixControl.
Mac
Open Finder > Programma's > Saffire MixControl.

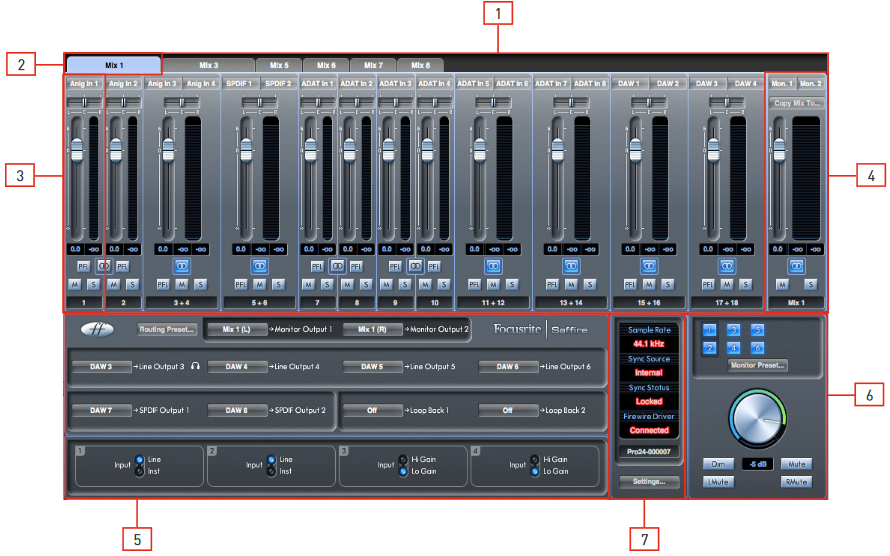

Zo wordt de grafische interface van Saffire MixControl op uw computer weergegeven.

1. Mixer
2. Geselecteerd mix-tabblad
3. Mixer-ingangskanaal
4. Geselecteerd mix-uitgangskanaal

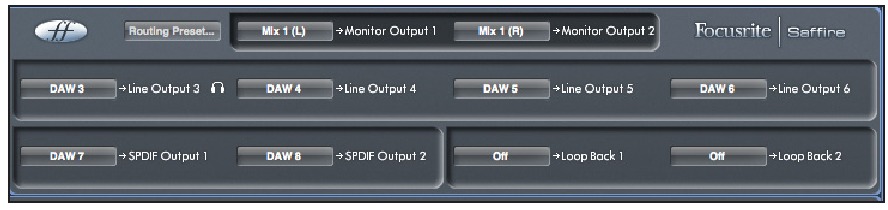

5. Routerings- en voorversterkergedeelte

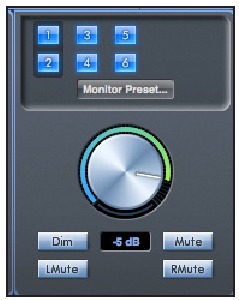

6. Monitorgedeelte

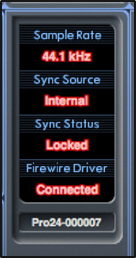

7. Apparaatstatusgedeelte

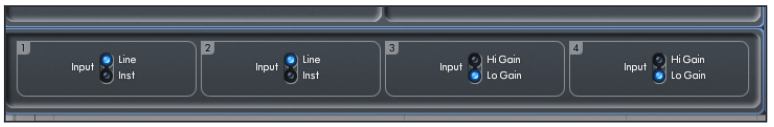

Voorversterkergedeelte

Wanneer u een microfoon aansluit op de Saffire PRO 24, moet u een XLR-kabel aansluiten op de combi-ingangen op het voorpaneel. Wanneer u een lijnsignaal of een instrumentsignaal aansluit op de combi-ingangen, moet u Line (Lijn) of Inst (Instrument) selecteren in het voorversterkergedeelte.

Extra lijnniveaubronnen kunnen worden aangesloten op ingangen 3 en 4 aan de achterkant van het apparaat. De voorversterkerversterking voor ingangen 3 en 4 kan worden ingesteld op Lo (laag) of Hi (hoog). Het maximale ingangsniveau voordat het signaal clipt voor elke instelling is als volgt:
Lage versterking: 0dBFS = +16dBu
Hoge versterking: 0dBFS = -10dBV (~-6dBu)

Mixergedeelte

De Saffire MixControl-software bevat in totaal 8 mixen, elk met maximaal 18 kanalen in de mix. Er zijn maximaal 8 monomixen of 4 stereomixen (of een combinatie van mono- en stereomixen) beschikbaar, die samen 8 mixkanalen vormen.
Elke mix kan maximaal 18 van de mogelijke 24 ingangssignalen bevatten en elke mix kan naar een willekeurig aantal uitgangen worden verzonden.
Elke mix deelt dezelfde broningangen, maar alle andere mixerbedieningselementen zijn onafhankelijk in elke mix.
Het Mixergedeelte wordt gebruikt om mixen te maken voor monitoringdoeleinden. De mixen die u maakt, hebben geen invloed op hoe de audio-ingangen naar de DAW worden gerouteerd, noch heeft dit invloed op het audioniveau van het op te nemen signaal. Wat u instelt in het mixergedeelte van Saffire Mix Control, heeft alleen invloed op wat wordt gehoord in de uitgangen van de mix.
De opnameniveaus die naar de DAW worden verzonden, worden daarom alleen beïnvloed door de ingangsversterkingsinstellingen op de Saffire PRO 24, niet door de mixer.
Het mixergedeelte is handig voor het maken van verschillende gelijktijdige mixen. U kunt bijvoorbeeld een hoofdtelefoonmonitormix leveren voor de artiest die anders is dan de mix die in de monitorluidsprekers wordt gehoord.
De artiest moet vooral de backingtrack horen en een beetje van het opgenomen ingangssignaal. De technicus moet vooral het signaal van de artiest horen en een beetje van de backingtrack.
Er kan een aparte mix worden gemaakt voor zowel artiest als technicus met de gewenste exacte niveaus. Elke onafhankelijke mix wordt gemaakt op een ander mix-tabblad.

Mixer-tabblad
Elke mix kan worden geselecteerd door op het bijbehorende mixer-tabblad te klikken.

Ingangskanaal

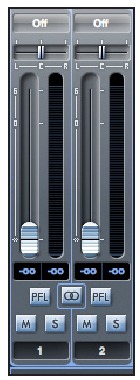

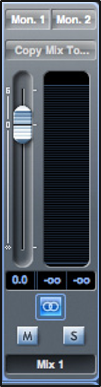

Hier is een afbeelding van 2 mixer-ingangskanalen. Hieronder volgt een beschrijving van elk onderdeel van een mixerkanaal.

Audiobron selecteren

Wanneer er geen invoer is voor een mixerkanaal, wordt "Off" (Uit) weergegeven.

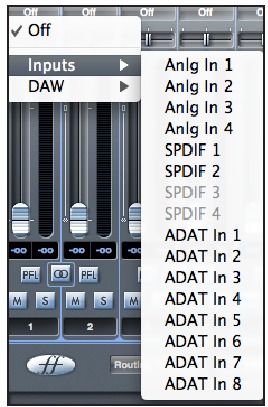

Als u op het gebied "Off" (Uit) klikt, wordt een lijst geopend met alle beschikbare ingangen die naar het kanaal kunnen worden gevoerd. Alle analoge (gelabeld als 'Anlg') en digitale ingangen en DAW-uitgangen zijn beschikbaar.
Bij het selecteren van een bron op een stereokanaal, als een oneven genummerde ingang is gekozen voor het linkerkanaal, wordt de volgende even genummerde ingang automatisch geselecteerd voor rechts en omgekeerd.
Merk op dat als een ingang al is ingenomen, deze grijs wordt weergegeven en u deze niet opnieuw kunt selecteren. De ingang moet worden uitgeschakeld op de track waar deze al is ingenomen en vervolgens opnieuw worden geselecteerd op de gewenste track.

Om uw geluiden van uw DAW of andere computertoepassingen in de mixer te krijgen, moet u 'DAW 1' en 'DAW 2' selecteren op een stereo-ingangstrack.

Pan-schuifregelaar
Een pan-schuifregelaar wordt gebruikt om het audiosignaal overal tussen het linker- en rechterkanaal te plaatsen.
Door de horizontale schuifregelaar van links naar rechts te bewegen, wordt het audiosignaal van links naar rechts binnen het stereoveld verplaatst, d.w.z. het signaal wordt gefade tussen twee audio-uitgangen zoals monitor L en R.

In combinatie met een stereotrack beïnvloedt de schuifregelaar het audiosignaal zodanig dat wanneer volledig links, alleen het linkerkanaal te horen is, en wanneer volledig rechts, alleen het rechterkanaal te horen is.

Fader

Gebruik de fader om het niveau van uw audiosignaal in te stellen voor monitoring binnen de huidige mixer.
Klik met uw muis op de fader en sleep naar een willekeurige positie. Dubbelklik op de fader om deze op 0 te zetten.
Het faderbereik is van -∞ tot +6 dB met het huidige faderniveau weergegeven in het vak hieronder.

Meter

De meter toont het signaalniveau van de broningang naar het kanaal. Het recente maximale signaalniveau wordt weergegeven in het vak hieronder.
De meting is altijd pre-fade en toont het niveau van het signaal bij de ingang. Daarom heeft het faderniveau geen effect op de meting.

Cliplicht
Als het rode gedeelte aan de bovenkant van de fader oplicht, is het signaalniveau te hoog.
U moet het signaalniveau verlagen door ofwel de versterkingsknoppen op het voorpaneel te gebruiken voor de analoge ingangen, de versterking op de externe apparaten die zijn aangesloten op de digitale ingangen te gebruiken, of de versterking in de DAW te gebruiken.
Zodra de versterkingen zijn verlaagd, klikt u op het rode gedeelte om het cliplicht te resetten.

Dempen

Als u op deze knop drukt, wordt het signaal gedempt. Rood geeft aan dat Dempen actief is.

Solo

Als u op deze knop drukt, wordt het signaal solo afgespeeld. Het niveau van de fader heeft invloed op het niveau van het solo afgespeelde signaal.
Geel geeft aan dat Solo actief is.

PFL (Pre-fade listen - Voor-fader luisteren)

Als u op deze knop drukt, wordt het signaal solo afgespeeld en automatisch naar Monitor 1 en 2 gerouteerd. Het niveau van het solo afgespeelde signaal is pre-fade (d.w.z. het wordt niet beïnvloed door het niveau van de fader). Groen geeft aan dat PFL actief is.

Stereo

Als u op deze knop drukt, worden 2 monokanalen gecombineerd tot 1 stereokanaal.

Tracknaam
Standaard krijgt elke track een nummer als naam. Dubbelklik om de track te hernoemen naar iets nuttigers zoals 'Vocal Mic'.

Mix-uitgangskanaal

Het uitgangskanaal van de mix is waar alle ingangskanalen naartoe worden gerouteerd en samengevoegd. Het uitgangskanaal geeft u controle over het algehele niveau van de gehele mix. U kunt een mix naar een of alle hardware-uitgangen sturen; als een enkele uitgang is geselecteerd, wordt dit boven aan het uitgangskanaal weergegeven. "Many..." (Vele...) wordt weergegeven als meerdere uitgangen zijn geselecteerd.
Het uitgangskanaal kan mono of stereo zijn, afhankelijk van de status van de stereoknop. Wanneer het kanaal is ingesteld op stereo, ziet u dat het tabblad voor die mix in omvang verdubbelt. Dit komt doordat de stereoversie 2 kanalen van het beschikbare totale aantal uitgangskanalen in beslag neemt.
Merk op dat wanneer u op de soloknop op een uitgangskanaal drukt, dat kanaal (d.w.z. de hele mix) solo wordt afgespeeld en naar monitoruitgangen 1 en 2 wordt gerouteerd. Dit is een niet-vergrendelende knop.
U kunt de huidige mix een naam geven door de gewenste naam te typen in het tekstveld onder het uitgangskanaal. U ziet de naam verschijnen in het mix-tabblad. Mix 1 kan bijvoorbeeld worden hernoemd naar "Monitor Mix" en Mix 5 naar "Headphone 1 Mix".
Om een bestaande mix naar een andere mix te kopiëren, klikt u gewoon op "Copy Mix To..." (Mix kopiëren naar...) en selecteert u de mix waarnaar u wilt kopiëren. Merk op dat u een stereomix alleen naar een andere stereomix kunt kopiëren en een monomix naar een andere monomix. Daarom moet u ervoor zorgen dat u de uitgangskanalen correct hebt ingesteld op stereo of mono voordat u de mix kopieert.
Klik op "Sel..." (Sel...) om een vervolgkeuzemenu met de beschikbare uitgangsbestemmingen voor de geselecteerde mix te bekijken (zie het vervolgkeuzemenu in de screenshot aan de linkerkant van deze pagina). Selecteer een uitgang in dit menu om de uitgangsbestemming voor de geselecteerde mix te kiezen.

Routeringsgedeelte

In het routeringsgedeelte kunt u instellen welke audiobronnen rechtstreeks naar welke fysieke uitgangen moeten worden gerouteerd.

Het routeringsgedeelte toont elke fysieke uitgang op de Saffire PRO 24 en de audiostroom die naar die uitgang moet worden verzonden, is beschikbaar voor selectie in een vervolgkeuzemenu links van die uitgang.

Als u op het vak links van het uitgangslabell klikt, wordt een lijst met alle beschikbare audio-uitgangsbronnen weergegeven.
De beschikbare bronnen omvatten:

• Alle ingangsstromen (Analoog 1-4, S/PDIF, ADAT)
• Alle DAW-afspeelstromen (DAW 1 - 8)
• Alle mixen van de mixer (Mix 1 - 8)

Als u de mix een naam hebt gegeven (door in het tracknaamgedeelte te klikken - zie vorig hoofdstuk), wordt deze naam weergegeven als de mix-bronnaam.
Merk op dat het routeringsgedeelte is gekoppeld aan de selectie die is gemaakt voor de uitgangskanaalbestemming die in de mixer is ingesteld. Als u uitgangen vooraf hebt toegewezen van toen u uw mix maakte, ziet u dat de routeringsselecties zijn ingesteld. Evenzo, als u de audiobron wijzigt in het routeringsgedeelte, verandert de uitvoer van de mix automatisch.
'Headphones 1' (Hoofdtelefoons 1) is een kopie van lijnuitgangen 3 en 4. Alle audio die naar lijnuitgangen 3 en 4 wordt gerouteerd, is te horen in Hoofdtelefoon Links en Rechts.
Bij het werken met samplefrequenties van 88,2 kHz of 96 kHz daalt het totale aantal beschikbare ADAT-kanalen tot 4 kanalen "ADAT SMUX". Bij deze samplefrequenties worden ADAT-kanalen 5-8 voor de ADAT-verbinding grijs weergegeven.

Routeringspresets

Routeringspresets worden geleverd als startpunt voor u om uw eigen routerings- en mixerinstellingen te maken.
Deze stellen u in staat om snel uw routing in te stellen voor opname (bewaking van uw ingangen); mixen (signalen naar buitenboordprocessors of externe mixer sturen); of interne looping (audio routeren tussen softwaretoepassingen zonder de computer te verlaten).

Clear (Wissen)
Dit schakelt alle uitvoerroutering uit. Dit kan worden gebruikt om de routering opnieuw in te stellen voor wanneer u een configuratie volledig opnieuw moet starten, wat betekent dat u niet eerst alles handmatig hoeft uit te schakelen.

DAW Tracking
'DAW Tracking' (DAW-tracking) wordt gebruikt voor het eerste opnameproces. Het voert automatisch DAW 1 en 2 uit om naar alle lijnuitgangen en dus naar uw hoofdmonitors (1+2) en naar hoofdtelefoonuitgangen 1 en 2 te worden verzonden. Alle ingangskanalen moeten worden bewaakt vanuit de DAW-toepassing.

Zero Latency Tracking (Tracking zonder latentie)
Zero Latency Tracking (Tracking zonder latentie) wordt gebruikt voor het opnameproces. Het voert automatisch Mix 1 en 2 tegelijkertijd uit naar al uw lijnuitgangen en routeert dus naar de hoofdmonitors (1+2) en naar de hoofdtelefoonuitgangen 1 en 2. Lijningangen en DAW-uitgangen moeten worden ingesteld in Mix 1, zodat u deze bronnen zonder latentie kunt bewaken. U moet er ook voor zorgen dat u niet tegelijkertijd dezelfde signalen vanuit uw DAW bewaakt, anders bewaakt u hetzelfde signaal twee keer (eenmaal rechtstreeks vanuit Saffire MixControl EN een tweede keer (met latentie) vanuit uw DAW.)

Mixing (Mixen)
'Mixing' (Mixen) wordt gebruikt voor het mixproces. Bij het verzenden van signalen naar een mixer of naar externe verwerkingshardware worden hardware-uitgangen doorgaans exact hetzelfde ingesteld als in de DAW-software. DAW-uitgangen routeren rechtstreeks naar de lijnuitgang van hetzelfde nummer. (DAW-uitgangen 1-10 naar monitoruitgangen 1-2, lijnuitgangen 3-6.)

Loopback
Te gebruiken bij het opnemen van het ene softwareprogramma naar het andere. U kunt loopback-routing gebruiken om audio van bijvoorbeeld uw internetbrowser naar uw DAW op te nemen, of om van de ene DAW naar de andere op te nemen.
Om audiofeedback te voorkomen, moet u ervoor zorgen dat de DAW waarin u opneemt niet is ingesteld om de ingangen te bewaken. U kunt ook de uitgangen van de DAW waarin u opneemt instellen op 3 en 4; hierdoor kunt u de ingangen bewaken zonder het signaal terug te voeren in de opnamestroom.

Monitorsectie

De uitgangsniveaus van de monitoruitgangen en lijnuitgangen worden geconfigureerd in de monitorsectie. U kunt uw Saffire PRO 24 zo instellen dat de audio die naar de lijnuitgangen wordt gestuurd, wordt geregeld door de softwarevolumeknop, onafhankelijk van de softwarevolumeknop, of gedempt.

Knoppen voor monitorbediening inschakelen (1 tot 6)

De knoppen voor monitorbediening inschakelen geven aan welke uitgangen worden geregeld door de monitorsectie in de GUI direct onder de tien knoppen. De Saffire PRO 24 kan zo worden ingesteld dat u directe controle hebt over de volumeniveaus, en afhankelijk van uw monitoropstelling kunt u geen luidsprekers, slechts één paar luidsprekers of maximaal 6 luidsprekers tegelijkertijd bedienen.
(Alle digitale uitgangsniveaus worden niet beïnvloed door de monitorsectie in Saffire Mix Control. Gebruik de uitgangsniveaus van de DAW om de digitale uitgangsniveaus te regelen.)
Elke knop kan worden ingesteld op 1 van de 3 mogelijke toestanden:
Blauw - deze uitgang wordt geregeld door de onderstaande monitorsectie.

Rood - deze uitgang wordt niet geregeld door de onderstaande monitorsectie en is gedempt.

Grijs - deze uitgang wordt niet geregeld door de onderstaande monitorsectie en staat op volledig niveau.

Om een knop in de grijze toestand te zetten, SHIFT + Klik op de knop.

Wanneer een monitorbedieningsknop is ingesteld op 'Grijs', wordt het signaal dat naar die uitgang wordt geleid op volledig niveau afgespeeld. Dit kan mogelijk resulteren in een zeer luid signaal dat naar uw monitorluidsprekers, hoofdtelefoons of andere apparatuur wordt gestuurd.
Wees voorzichtig bij het instellen van uw niveaus (in uw DAW of de Saffire Mix Control Mixer) voordat u de monitorknop op Grijs zet.

Vervolgkeuzemenu Monitorvoorinstellingen
Met deze voorinstellingen kunnen typische monitoropstellingen snel worden gewijzigd.

Om de monitorvoorinstellingen te laten werken, moeten uw luidsprekers zijn aangesloten op de lijnuitgangen, zoals weergegeven in de onderstaande afbeelding.

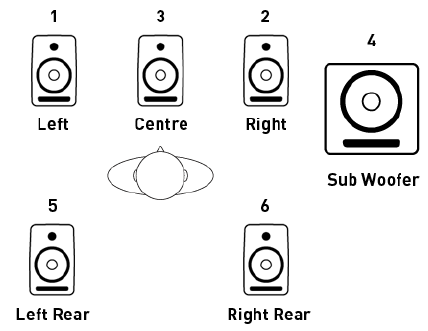

Surround Sound Monitoring: Quad, 2.1, of 5.1.

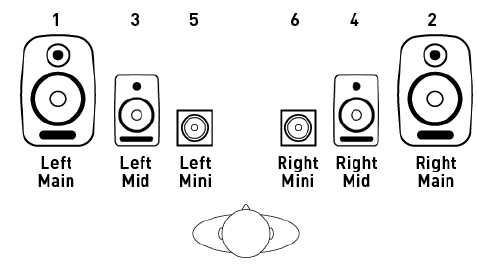

Luidsprekeropstelling: Main, Mid, Mini

Monitorvoorinstellingen

Monitorsectiebediening
De volgende bedieningselementen in de monitorsectie hebben invloed op de kanalen die zijn geselecteerd voor monitorbediening (aangegeven met een blauwe knop, zie hierboven.)

Bedieningsknop monitorniveau

Stel het uitgangsniveau in van alle toegewezen uitgangen met behulp van deze knop. Het uitgangsniveau kan worden aangepast met de muis en heeft invloed op alle toegewezen uitgangen (zoals aangegeven met een blauwe knop). Het dB-display hieronder toont het huidige niveau waarop de monitorknop is ingesteld.
Let op: de monitorbediening op het voorpaneel heeft alleen invloed op uitgangen 1 en 2 en is een extra volumeregeling bovenop het monitorniveau dat is ingesteld in Saffire Mix Control-software.

Dimschakelaar

Verzwakt het uitgangsniveau met 18dB.

Muteschakelaar

Dempt de uitgang.

Linker muteschakelaar

Dempt de linkeruitgang.

Rechter muteschakelaar

Dempt de rechteruitgang.

Vergeet niet dat deze dim-, mute- en monoknoppen alleen invloed hebben op de uitgangen die zijn geselecteerd voor bediening (d.w.z. blauw) in de monitorsectie.

Apparaatstatussectie

De apparaatstatussectie toont informatie over de samplefrequentie, synchronisatie en driverstatus van de Saffire PRO 24. De gewenste samplefrequentie kan worden ingesteld, evenals externe synchronisatieopties voor het gebruik van de Saffire PRO 24 met externe digitale apparaten.

Samplefrequentieweergave
Dit geeft de huidige samplefrequentie weer waarop de Saffire PRO 24 werkt. Om de samplefrequentie te wijzigen, klikt u op de rode samplefrequentiewaarde en selecteert u 44,1 kHz, 48 kHz, 88,2 kHz of 96 kHz,
Opmerking: u moet uw DAW-toepassing afsluiten VOORDAT u wijzigingen in de samplefrequentie aanbrengt om ongewenste bijwerkingen in uw DAW te voorkomen!

Synchronisatiestatusweergave

Geeft de momenteel geselecteerde synchronisatiebron weer (rode weergave) – Om de synchronisatiebron te wijzigen, klikt u op de rode synchronisatiebronwaarde en selecteert u SPIDF -OPT, SPDIF, ADAT of Intern.

Synchronisatiebron vergrendeld weergeven
Geeft "Locked" (Vergrendeld) weer wanneer de Saffire PRO 24 succesvol is vergrendeld op de gespecificeerde synchronisatiebron.
Als "No Lock" (Geen vergrendeling) wordt weergegeven, heeft het apparaat geen vergrendeling kunnen krijgen op een extern ADAT- of S/PDIF-signaal. Als dit het geval is, controleer dan of de digitale kabels goed vastzitten in hun ingangsstekkers en of de externe digitale apparaten zijn ingesteld als masterapparaten.

FireWire-driver
Dit moet te allen tijde "Connected" (Verbonden) weergeven wanneer de Saffire PRO 24 via FireWire is aangesloten op de computer. Als dit "Disconnected" (Niet verbonden) weergeeft, controleer dan de FireWire-verbindingen, controleer of het apparaat is ingeschakeld, enz. Als het nog steeds "Disconnected" (Niet verbonden) weergeeft, start u de computer opnieuw op en start u vervolgens de Saffire PRO 24 opnieuw op.

FireWire-driver in gebruik
Wanneer de audiotoepassingen zijn geopend en de Saffire PRO 24-driver gebruiken, toont de FireWire-driverstatus 'In gebruik'. Verschillende instellingen zijn niet beschikbaar totdat de audiotoepassingen zijn gesloten en de FireWire-driverstatus is teruggezet naar 'Verbonden'.

Tekstveld apparaatnaam
Hiermee kan de Saffire PRO 24-eenheid een naam worden gegeven. Dubbelklik in het veld en voer uw tekst in. Druk op enter (return) op uw computertoetsenbord om te voltooien.

Instellingenmenu

Dit is een vervolgkeuzemenu met alle volgende items waarmee u verschillende globale/systeemconfiguraties kunt instellen.
Dit is het enige onderdeel van de Saffire MixControl-software waar er verschillen zijn tussen de Windows- en Mac-versies.

Mac

Window

Gebruik Optical ADAT's als S/PDIF
Hier kunt u de indeling van de optische digitale ingang/uitgang-aansluiting instellen. Het kan een ADAT-stroom of een S/PDIF-stroom zijn. (Handig voor degenen die S/PDIF-apparatuur hebben die alleen een optische connector heeft.) Merk op dat de audio die naar de optische S/PDIF-uitgang wordt gestuurd, altijd exact hetzelfde is als de audio die naar de RCA-uitgang wordt gestuurd.

S/PDIF AC3
Hiermee kan de gebruiker AC3 rechtstreeks via de S/PDIF-uitgangen streamen. (AC3 is gecodeerde 5.1-audio, bijvoorbeeld van een dvd-speler, die via een S/PDIF-kabel (RCA of optisch) naar uw 5.1-decoder wordt gestuurd.)
Let op: de Saffire PRO 24 is geen AC3-encoder/decoder en het signaal moet vanuit uw audiosoftware worden uitgevoerd als een gecodeerd AC3-signaal om te worden gedecodeerd door een AC3-ontvanger.

Firewire-driverlatentie
De latentieprestaties van de Saffire PRO 24 DSP's worden bepaald door de Core Audio-buffergrootte die is opgegeven in uw DAW (Mac,) of zoals ingesteld in de ASIO-buffergrootte (Windows.) De Firewire-driverlatentie beïnvloedt de prestaties van de Core Audio- of ASIO-bufferinstellingen. Als u klikken en pops of audio-uitval ervaart, kan dit te wijten zijn aan bepaalde hardware in uw computer die de prestaties van audioapparaten die via FireWire zijn aangesloten, beïnvloedt. In plaats van hardware te verwijderen en te vervangen (bijvoorbeeld uw grafische kaart of draadloze internetkaart), kan het proberen van een langere Firewire-driverlatentie-instelling het probleem oplossen.

ASIO-buffergrootte (alleen Windows)
Stel hier de buffergrootte van uw ASIO-driver in.
Een kleine buffergrootte resulteert in een lagere latentie ten koste van een verhoogd CPU-gebruik. Een hoge buffergrootte resulteert in een hogere latentie maar met een lager CPU-gebruik. Als u veel virtuele instrumenten en effectverwerking in uw DAW-project gebruikt en het CPU-gebruik hoog is, verhoog dan de buffergrootte om een lager CPU-gebruik mogelijk te maken.

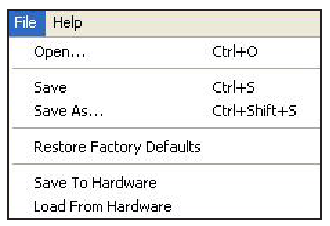

Bestandmenu

Mac

Windows

Open (Openen) - opent een dialoogvenster voor het openen van een bestand, waarmee u een vooraf opgeslagen Saffire MixControl-configuratie kunt selecteren.
Save (Opslaan) - opent een dialoogvenster voor het opslaan van een bestand, waarmee u een locatie kunt selecteren waarin uw Saffire MixControl-configuratie kan worden opgeslagen. Latere opslagacties overschrijven het originele bestand.
Save As (Opslaan als) - opent een dialoogvenster voor het opslaan van een bestand, waarmee u een locatie kunt selecteren waarin uw Saffire MixControl-configuratie kan worden opgeslagen. Gebruik deze optie als u uw originele opgeslagen configuratie wilt behouden en een nieuwe wilt maken met een andere naam.
Restore Factory Default (Fabrieksinstellingen herstellen) - Zorgt ervoor dat de Saffire PRO 24 terugkeert naar de originele standaardstatus waarin deze de fabriek heeft verlaten. Dit kan worden gebruikt om alle mixer-, routerings- en monitorinstellingen wereldwijd te resetten, waardoor een nieuwe configuratie vanaf nul kan worden gemaakt.
Save to Hardware (Opslaan op hardware) - Dit slaat de huidige Saffire MixControl-configuratie op in de Saffire PRO 24-hardware. Als u de Saffire PRO 24 van de ene computer naar de andere verplaatst en de configuratie wilt behouden, kiest u deze optie. Houd er rekening mee dat Saffire MixControl niet automatisch vanaf de hardware wordt geladen (omdat dit een huidige configuratie zou overschrijven); het moet handmatig worden geladen.
Load from Hardware (Laden vanaf hardware) - Dit laadt de opgeslagen configuratie van de Saffire PRO 24-hardware in de Saffire MixControl-software.
Zoals u kunt zien in de bovenstaande schermafbeeldingen, hebben 'Open', 'Save' en 'Save as' allemaal sneltoetsen. Dit zijn standaardsneltoetsen voor hun respectieve functies, dus als u regelmatig instellingen wijzigt voor uw verschillende sessies, zullen de sneltoetsen uw insteltijd verkorten.

Prestatiespecificaties

Microfooningangen 1-2

• Frequentiebereik: 20Hz - 20kHz +/- 0,1 dB
• Versterkingsbereik: +13dB tot +60dB
• THD+N: 0,001% (gemeten bij 1kHz met een 20Hz/22kHz banddoorlaatfilter)
• Ruis EIN: 124dB analoog naar digitaal (gemeten bij 60dB versterking met 150 Ohm afsluiting (20Hz/22kHz banddoorlaatfilter)
• Ingangsimpedantie: 2k Ohm

Lijningangen (Ingangen 1-2)

• Frequentiebereik: 20Hz - 20kHz +/- 0,1dB
• Versterkingsbereik: -10dB tot +36dB
• THD+N: < 0,001% (gemeten met 0dBFS ingang en 22Hz/22kHz banddoorlaatfilter)
• Ruis: -90dBu (22Hz/22kHz banddoorlaatfilter)
• Ingangsimpedantie: >10k Ohm

Lijningangen 3-4

• Frequentiebereik: 20Hz - 20kHz +/- 0,1 dB
• Versterkingsbereik: Schakelbaar tussen +16dBu of -10dBV voor 0dBFS (gebalanceerde ingangen)
• THD+N: 0,003% (gemeten bij 1kHz met een 20Hz/22kHz banddoorlaatfilter)
• Ruis: -100dBu (22Hz/22kHz banddoorlaatfilter)
• Ingangsimpedantie: >10k Ohm

Instrumentingangen (Ingangen 1 en 2)

• Frequentiebereik: 20Hz - 20kHz +/- 0,1dB
• Versterkingsbereik: +13dB tot +60dB
• THD+N: 0,004% (gemeten met 0dBu ingang en 20Hz/22kHz banddoorlaatfilter)
• Ruis: -87dBu (20Hz/22kHz banddoorlaatfilter)

Analoge audio-uitgangen (Uitgangen 1-6)

• 6 elektronisch gebalanceerde uitgangen
• Maximaal uitgangsniveau (0dBFS): +16dBu
• THD+N: 0,001% (0dBFS ingang, 20Hz/22kHz banddoorlaatfilter)

Digitale prestaties

• A/D Dynamisch bereik = 105dB (A-gewogen), alle analoge ingangen
• D/A Dynamisch bereik = 105dB (A-gewogen), alle analoge uitgangen
• Kloksources:
  Interne klok
  Synchronisatie met Word Clock op SPDIF-ingang (RCA)
  Synchronisatie met Word Clock op ADAT-ingang
  Synchronisatie met Word Clock op optische SPDIF-ingang (indien ingeschakeld)
• JetPLL™ PLL-technologie die uitstekende jitterreductie biedt voor toonaangevende converterprestaties.
• Klokjitter < 250 picoseconden
• Ondersteunde samplefrequenties: 44,1kHz, 48kHz, 88,2kHz, 96kHz
• 16 ingangskanalen naar computer: Analoog (4), SPDIF (2), ADAT (8) en Mix Loop-back (2).
• 8 uitgangskanalen van computer: Analoog (6), SPDIF (2).
• Toewijsbare 16 ingangen bij 8 uitgangen mixer.

Connectiviteit voor- en achterkant
Analoge kanaalingangen (ingangen 1-4)

• 2 Mic XLR Combo (kanalen 1-2) op voorpaneel
• 2 Line ¼" TRS (kanalen 3-4) op achterpaneel
• Automatisch schakelen tussen Mic / Line (kanalen 1-2)
• Schakelen tussen Line / Instrumentingangen (kanalen 1-2) via Saffire Mix Control Application
• Schakelen tussen +16dBu (laag) en -10dBV (hoog) versterking op ingangen 3-4 via Saffire Mix Control Application

Digitale kanaalingangen (ingangen 9-26) 44,1 - 96kHz

• Stereo S/PDIF-ingang op RCA
• 8 ADAT-ingangen op optische connector, reduceert tot 4 ingangen bij 88,2/96kHz
• Optische ADAT-ingang kan worden overgeschakeld naar S/PDIF 3/4 in softwarevoorkeuren (ADAT-ingang uitgeschakeld)

Analoge audio-uitgangen (uitgangen 1-6)

• 6 ¼" TRS-aansluitingen
• Uitgangsniveauregeling (analoog) voor uitgangen 1 en 2
• Stereo hoofdtelefoonmix op ¼" TRS (ook gerouteerd naar uitgangen 3 & 4) met onafhankelijke volumeregeling

Digitale kanaaluitgangen (uitgangen 8-9) 44,1 - 96kHz

• Stereo S/PDIF-uitgang op RCA

Andere I/O

• 1 6-pins FireWire S400-aansluitingen
• 2 standaard 5-pins DIN MIDI-connectoren: In en Uit
• DC-voedingsingang (voor gebruik met de meegeleverde universele voedingsadapter)

Indicatoren op het voorpaneel

• 4 5-segments ingangsmeter, -42, -18, -6, -3 en 0dBFS
• "Lock"-indicator
• "Host Connected"-indicator
• MIDI In data-activiteit LED
• LED voor de bronselectie van de instrumentingang voor kanalen 1 en 2

Gewicht en afmetingen

• Afmetingen: ca. 21,5 x 4,5 x 22cm (B x H x D)
• Gewicht: 1,5 kg

Probleemoplossing

Voor alle vragen over probleemoplossing kunt u de Focusrite Answerbase bezoeken waar artikelen staan over talrijke voorbeelden van probleemoplossing. www.focusrite.com/answerbase.
E & O.E.

Referenties

• Inloggen a.u.b. | Klantenportaal

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Focusrite Saffire PRO 24 - Handleiding voor multi-channel FireWire-interface

Beschikbare talen
