Focusrite Clarett+ 2Pre - Handleiding audio-interface
OVERZICHT
Overmatige geluidsdrukniveaus van oortelefoons en hoofdtelefoons kunnen gehoorverlies veroorzaken.
Deze apparatuur mag alleen worden aangesloten op USB Type 2.0+- of Thunderbolt 3.0+-poorten.
Inleiding
Deze gebruikershandleiding geeft een gedetailleerde uitleg van de hardware om u te helpen een grondig begrip te krijgen van de operationele functies van het product. We raden u aan de tijd te nemen om de handleiding te lezen, zodat u volledig op de hoogte bent van alle functies die de Clarett+ 2Pre te bieden heeft.
Als de gebruikershandleiding niet de informatie bevat die u nodig hebt, gaat u naar support.focusrite.com, waar u artikelen en tutorials kunt vinden die verder gaan dan het bestek van deze gebruikershandleiding. Een video-tutorial om aan de slag te gaan is ook beschikbaar op focusrite.com/get-started/ClarettPlus-2Pre.
Functies
De Clarett+ 2Pre heeft twee next-generation, hoogwaardige Clarett+-voorversterkers met een voorversterkerontwerp dat zorgt voor een enorme headroom, lage vervorming en lage ruis. Nieuwe en verbeterde A-D- en D-A-converters leggen nauwkeurigere opnamen vast, en de onafhankelijke A-D- en D-A-converters leveren extreem lage ruis en een hoog dynamisch bereik. Zang zal schitteren met de All-analogue Air, waarvan het circuit de klassieke Focusrite ISA 110-voorversterker emuleert. J-FET-instrumentingangen bieden speciale, ultra-hoge impedantie, extreem brede audiobandbreedte en bootsen gitaarversterkeringangen na om de natuurlijke toon van gitaren te behouden.
De bijbehorende software-applicatie, Focusrite Control, is ontworpen om u de Clarett+ 2Pre eenvoudig te laten configureren met signaalrouteringen die geschikt zijn voor de meest voorkomende opnametaken, en voor complexere situaties biedt het uitgebreide routerings- en bewakingsopties. U kunt Focusrite Control downloaden van focusrite.com/downloads.
iPad- en iPhone-gebruikers kunnen bovendien Focusrite iOS Control downloaden uit de App Store®. De app communiceert via wifi met Focusrite Control dat op uw computer draait, en stelt u in staat uw monitormixen en invoerinstellingen aan te passen vanaf uw iOS-apparaat. Zie de Focusrite Control-gebruikershandleiding voor meer informatie.
Inhoud van de doos
Naast uw Clarett+ 2Pre zou u het volgende moeten hebben:
- Externe 12 V DC-netvoedingseenheid (PSU)
- USB-C-naar-USB-A-kabel
- USB-C-naar-USB-C-kabel
Focusrite Control is beschikbaar op focusrite.com/downloads. Op Windows installeert Focusrite Control ook de vereiste driver. Mac-gebruikers: Clarett+ 2Pre is class-compliant op Macs, daarom zijn er geen drivers vereist.
Als eigenaar van een Clarett+ hebt u ook recht op een selectie van software van derden. Ga naar focusrite.com/included_software/ClarettPlus-2Pre om erachter te komen wat er is inbegrepen.
Systeemvereisten
Bezoek de volgende link voor actuele informatie over computer- en besturingssysteemcompatibiliteit voor alle Clarett+-producten: support.focusrite.com
AAN DE SLAG

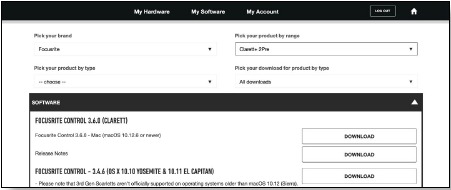

Software-installatie
Focusrite Control en de driversoftware die nodig is voor de Clarett+ 2Pre kunnen worden gedownload van de Focusrite-website: focusrite.com/downloads.
Klik op Clarett+ range op de Downloads-pagina. U komt dan op een pagina met alle downloads die beschikbaar zijn voor de Clarett+-reeks.
Om de gewenste versie van Focusrite Control te downloaden, klikt u op de juiste Download-knop.
De Windows-driver is inbegrepen in de Focusrite Control-download. Er is geen extra driver nodig voor Macs.
Uw Clarett+ 2Pre registreren
Als u problemen ondervindt met de onderstaande stappen, bekijk dan onze videogids hier: focusrite.com/get-started/ClarettPlus-2Pre.
- Ga naar focusrite.com/register/.

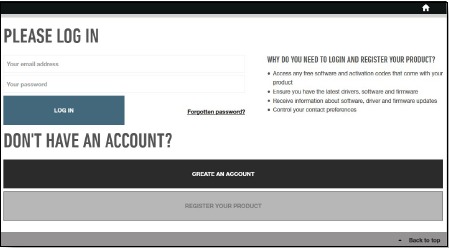

![Uw Clarett+ 2Pre registreren - Stap 1]( "Focusrite - Clarett+ 2Pre - Uw Clarett+ 2Pre registreren - Stap 1")
- Als u nog geen Focusrite/Novation-account heeft, selecteert u CREATE AN ACCOUNT en volgt u de instructies op het scherm.
- Als u wel een account heeft, logt u in en selecteert u REGISTER A NEW PRODUCT:

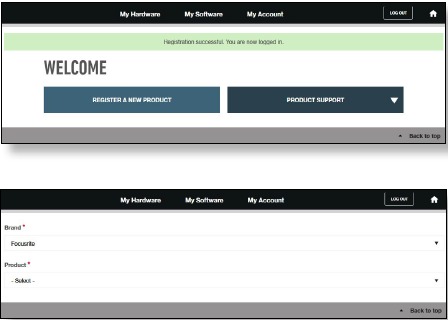

![Uw Clarett+ 2Pre registreren - Stap 2]( "Focusrite - Clarett+ 2Pre - Uw Clarett+ 2Pre registreren - Stap 2")
- Selecteer uw Clarett+-apparaat in de vervolgkeuzelijst Product en voer het serienummer van uw apparaat onderaan de pagina in. U vindt het serienummer aan de onderkant van de Clarett+ 2Pre en ook op de geschenkdoos. Klik vervolgens op Set Serial Number.
- Volg de rest van de instructies op het scherm om de registratie van uw apparaat te voltooien.
- Wanneer de registratie is voltooid, verschijnt uw product in uw account onder het tabblad My Hardware.
- Al uw gebundelde software is te vinden onder het tabblad My Software in uw account.
Hardwarefuncties

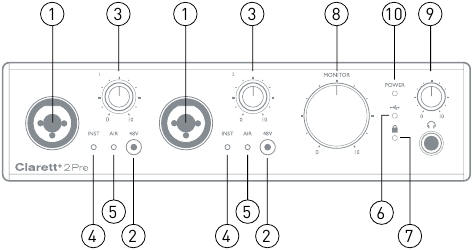

Voorpaneel
Het voorpaneel bevat invoerversterkingsregelaars en invoerconnectoren voor microfoon-, lijn- en instrumentsignalen voor beide kanalen, en ook monitorregelaars.
- INPUTS 1 & 2 – Combo XLR-ingangsaansluitingen voor elk kanaal - sluit microfoons aan via een XLR-connector, of instrumenten (bijv. gitaar) of lijnniveausignalen via ¼"-jacks. Ofwel TRS (gebalanceerde) of TS (ongebalanceerde) jackpluggen kunnen worden gebruikt voor instrumenten of lijnniveausignalen.
- 48V – twee schakelaars die 48 V fantoomvoeding inschakelen op de XLR-contacten van de Combo-connectoren voor microfooningangen 1 en 2. Elke schakelaar heeft een rode led om aan te geven wanneer fantoomvoeding is ingeschakeld. Let op: niet alle microfoons hebben fantoomvoeding nodig. Als u niet zeker weet of uw microfoon dit nodig heeft om te werken, lees dan de documentatie van de microfoon.
- Gain 1 en 2 – twee draaiknoppen: pas de invoerversterking aan voor signalen bij ingangen 1 en 2 respectievelijk. De versterkingsregelaars hebben led-'halo's' om het signaalniveau te bevestigen: groen geeft een ingangsniveau aan van ten minste -42 dBFS (d.w.z. 'signaal aanwezig'), de ring wordt vervolgens oranje wanneer het signaalniveau -6 dBFS bereikt en rood bij 0 dBFS.
- INST – twee rode leds die oplichten wanneer de instrumentmodus is geselecteerd voor de jack-ingangen 1 of 2 vanuit de Focusrite Control-software. Wanneer de instrumentmodus is geselecteerd, wordt de lijningang omgezet in een ongebalanceerde ingang met hoge impedantie. U kunt hier instrumenten aansluiten via een 2-polige (TS) jackplug.
- AIR – twee gele leds die oplichten wanneer de AIR-functie is geselecteerd voor elke ingang vanuit Focusrite Control. AIR past de frequentierespons van de ingangstrap aan om klassieke, op transformatoren gebaseerde Focusrite ISA-microfoonvoorversterkers te modelleren.
![]()
(USB actief) – een groene led die oplicht wanneer de unit een verbinding heeft gemaakt met de computer waarmee hij is verbonden.![]()
(Vergrendeld) – een groene led die kloksynchronisatie bevestigt, ofwel met de interne klok van de Clarett+ 2Pre ofwel met de externe digitale ingang.- MONITOR – hoofdmonitor uitgangsniveau regelaar – deze regelaar regelt normaal gesproken het niveau van de hoofdmonitoruitgangen op het achterpaneel, maar kan in Focusrite Control worden geconfigureerd om beide paren analoge uitgangen aan te passen.
![]()
(Koptelefoon) – sluit een stereokoptelefoon aan op de ¼" TRS-jackaansluiting onder de regelaar. De hoofdtelefoonuitgang voert altijd signalen die zijn gerouteerd naar analoge uitgangen 3 en 4 (als stereopaar) in Focusrite Control.- POWER – groene led die bevestigt dat de DC-voeding is aangesloten.
(USB actief) – een groene led die oplicht wanneer de unit een verbinding heeft gemaakt met de computer waarmee hij is verbonden.
(Vergrendeld) – een groene led die kloksynchronisatie bevestigt, ofwel met de interne klok van de Clarett+ 2Pre ofwel met de externe digitale ingang.
(Koptelefoon) – sluit een stereokoptelefoon aan op de ¼" TRS-jackaansluiting onder de regelaar. De hoofdtelefoonuitgang voert altijd signalen die zijn gerouteerd naar analoge uitgangen 3 en 4 (als stereopaar) in Focusrite Control.Achterpaneel

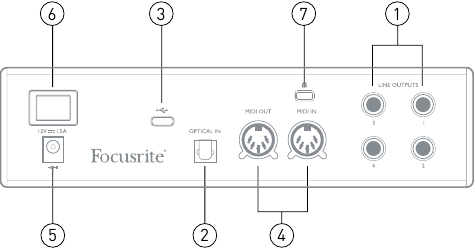

- LINE OUTPUTS 1 tot 4 – vier gebalanceerde analoge lijnuitgangen op ¼" jackaansluitingen; gebruik TRS-jacks voor een gebalanceerde verbinding of TS-jacks voor ongebalanceerde. Lijnuitgangen 1 en 2 worden over het algemeen gebruikt voor het aansturen van de linker- en rechterluidsprekers van uw monitoringsysteem, terwijl uitgangen 3 en 4 kunnen worden gebruikt voor het aansluiten van extra lijnniveauapparatuur (bijv. externe FX-processors). Signalen die naar alle uitgangen worden gerouteerd, kunnen worden gedefinieerd in Focusrite Control.
- OPTICAL INPUT – een TOSLINK-connector die acht kanalen digitale audio in ADAT-formaat draagt bij een samplefrequentie van 44,1/48 kHz of vier kanalen bij 88,2/96 kHz. Deze ingang is uitgeschakeld bij samplefrequenties van 176,4/192 kHz. Deze ingang kan ook een optische S/PDIF-bron in stereo accepteren.
![]()
– USB-C™-connector; sluit de Clarett+ 2Pre aan op uw computer met de meegeleverde USB-C naar USB-C- of USB-C naar USB-A-kabel.- MIDI IN en MIDI OUT – standaard 5-pins DIN-aansluitingen voor het aansluiten van externe MIDI-apparatuur. U kunt MIDI-gegevens verzenden/ontvangen tussen uw computer en externe MIDI-apparaten.
- Externe DC-voedingsingang – voed de Clarett+ 2Pre via de afzonderlijke meegeleverde AC-adapter (PSU). De PSU is een 12 V DC-unit met een vermogen van 1,5 A. De Clarett+ 2Pre kan ook worden gevoed door een computer via een USB-verbinding, op voorwaarde dat de computer een 15 W Type-C™-poort heeft. Zie Clarett+ 2Pre USB Bus Power Information om te controleren of uw computer deze poort heeft: zo niet, gebruik dan de meegeleverde AC-adapter.
- Aan/uit-schakelaar.
- Kensington-beveiligingsslot– zet uw Clarett+ 2Pre indien gewenst vast aan een geschikte structuur.
– USB-C™-connector; sluit de Clarett+ 2Pre aan op uw computer met de meegeleverde USB-C naar USB-C- of USB-C naar USB-A-kabel.Uw Clarett+ 2Pre aansluiten
De Clarett+ 2Pre heeft een USB-C™-poort (op het achterpaneel). Zodra de software-installatie is voltooid, sluit u de Clarett+ 2Pre aan op uw computer met een van de meegeleverde USB-C-kabels.
De Clarett+ 2Pre kan worden gevoed met de meegeleverde AC-adapter (PSU) of via de USB-verbinding, op voorwaarde dat uw computer een 15 W Type-C™-poort heeft. Zie Clarett 2Pre USB Bus Power Information om te controleren of uw computer een poort van dit type heeft.
Schakel het apparaat in met de aan/uit-schakelaar.
Audio-instellingen van de computer
Wanneer u uw Clarett+ 2Pre voor het eerst op uw computer aansluit, moet u deze selecteren als het audio-invoer-/uitvoerapparaat.
- macOS: selectie wordt gemaakt in Systeemvoorkeuren > Geluid: selecteer het Focusrite-apparaat op zowel de Invoer- als de Uitvoer-pagina.
- Windows: selectie wordt gemaakt in Configuratiescherm > Geluid: klik met de rechtermuisknop op het Focusrite-apparaat en selecteer Als standaardapparaat instellen op zowel de tabbladen Opnemen als Afspelen.
Als u problemen ondervindt, kunt u alle details over het selecteren van de Clarett+ 2Pre als audioapparaat vinden op focusrite.com/get-started/ClarettPlus-2Pre.
Na de eerste verbinding zou uw besturingssysteem de Clarett+ 2Pre automatisch moeten selecteren als het standaard audioapparaat.
Audio-instellingen in uw DAW
Na het installeren van de drivers en het aansluiten van de hardware, kunt u de Clarett+ 2Pre gaan gebruiken met uw DAW.
Let op: uw DAW selecteert de Clarett+ 2Pre mogelijk niet automatisch als het standaard I/O-apparaat. In dit geval moet u de driver handmatig selecteren op de Audio Setup*-pagina van uw DAW en Clarett+ 2Pre (Mac) of Focusrite USB ASIO (Windows) selecteren. Raadpleeg de documentatie of Help-bestanden van uw DAW als u niet zeker weet waar u de Clarett+ 2Pre als uw audioapparaat kunt selecteren.
* Typische naam – paginanamen kunnen variëren met DAW

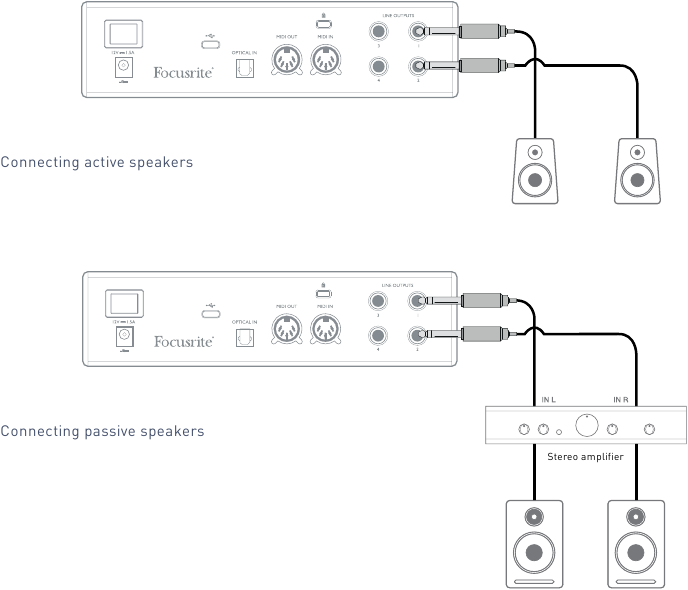

Clarett+ 2Pre aansluiten op luidsprekers
De 1/4" jack LINE OUTPUTS 1 en 2 op het achterpaneel worden normaal gesproken gebruikt om monitorluidsprekers aan te sturen. Zelf aangedreven monitoren hebben interne versterkers en kunnen rechtstreeks worden aangesloten. Passieve luidsprekers hebben een aparte stereoversterker nodig; in dit geval moeten de uitgangen worden aangesloten op de ingangen van de versterker.
Professionele apparatuur heeft over het algemeen gebalanceerde ingangen. Als uw versterker of actieve luidsprekers gebalanceerde ingangen hebben, gebruik dan 3-polige (TRS) 1/4" jacks om ze aan te sluiten op de Clarett+ 2Pre.
Alle lijnuitgangsconnectoren zijn 3-polige (TRS) ¼" jackaansluitingen en zijn elektronisch gebalanceerd. Typische consumenten (hifi) versterkers en kleine actieve monitoren hebben ongebalanceerde ingangen op RCA-aansluitingen.

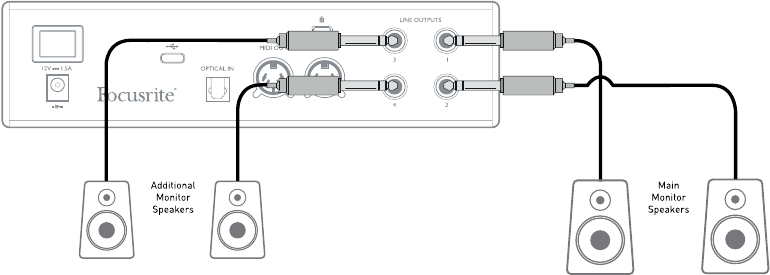

Twee paar monitoren aansluiten
U kunt twee paar monitorluidsprekers aansluiten met behulp van de vier lijnuitgangen van de Clarett+ 2Pre. U kunt het niveau van elk paar onafhankelijk aanpassen in de software (via Focusrite Control), of het niveau van beide paren samen met de hardware monitor-knop.
Elke mix die naar lijnuitgangen 3 en 4 wordt gestuurd ("Extra monitorluidsprekers" in het onderstaande diagram) wordt ook naar de hoofdtelefoonuitgang gestuurd. Houd er rekening mee dat de Clarett+ 2Pre geen luidsprekeromschakeling bevat; u kunt hardware van derden voor dit doel aanschaffen.
LINE OUTPUTS 1 en 2 hebben "anti-dreun"-circuit dat uw luidsprekers beschermt als de Clarett+ 2Pre wordt ingeschakeld terwijl de luidsprekers (en versterker indien gebruikt) zijn aangesloten en actief zijn.
LINE OUTPUTS 3 en 4 hebben dit circuit niet. Als u extra luidsprekers gebruikt die op deze uitgangen zijn aangesloten, schakel dan eerst uw Clarett+ 2Pre in en schakel vervolgens de luidsprekers of de eindversterker in.
Maar went u er in ieder geval aan om deze algemene regel te volgen - het is een goede audiopraktijk om elk luidsprekersysteem in te schakelen nadat u de apparatuur hebt ingeschakeld die het voedt.
GEBRUIKSVOORBEELDEN
De Clarett+ 2Pre is een uitstekende keuze voor veel opname- en monitoringtoepassingen. Enkele typische configuraties worden hieronder weergegeven.

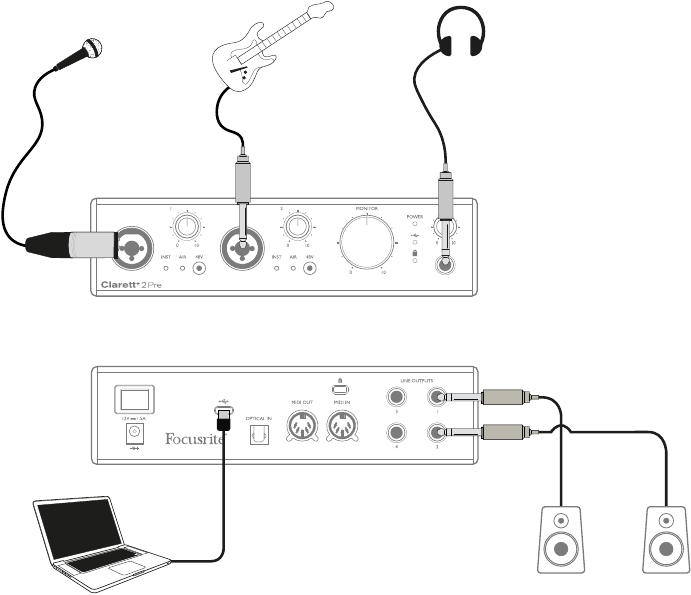

Een soloartiest opnemen
Deze opstelling illustreert een typische configuratie voor meersporenopname met DAW-software op uw computer.
In dit geval zijn twee bronnen – een microfoon en een gitaar – aangesloten op de ingangen van de Clarett+ 2Pre. Aangezien de gitaar is aangesloten op ingang 2, moet u ervoor zorgen dat de instrumentmodus is geselecteerd voor ingang 2 in Focusrite Control en dat de INST-led brandt.
De verbinding met de computer waarop de DAW-software draait, verloopt via een USB-kabel. Deze kabel transporteert alle in- en uitgangssignalen tussen de DAW en de Clarett+ 2Pre. Zodra de audio-instellingen correct zijn geconfigureerd in de DAW, is elke ingangsbron beschikbaar voor opname.
Een mix van de opgenomen tracks is beschikbaar op lijnuitgangen 1 en 2, zodat u de resultaten in de luidsprekers kunt horen.
Het is mogelijk dat de artiest liever een monitormix van stem en instrumenten hoort die is aangepast aan zijn smaak. Met Focusrite Control kunt u een aangepaste monitormix definiëren voor de artiest, en deze mix kan zowel de huidige ingangssignalen als eerder opgenomen DAW-tracks bevatten.
U kunt een stereo monitormix van een muzikant routeren naar uitgangen 3 en 4, en deze is dan beschikbaar op de hoofdtelefoonaansluiting van de Clarett+ 2Pre. Als u de monitormix naar meer dan één muzikant moet sturen, kunt u de lijnuitgangen op het achterpaneel gebruiken om de mix naar een hoofdtelefoonversterker te sturen.
Wanneer u ingangen rechtstreeks monitort, moet u alle DAW-kanalen waarop u opneemt dempen. Als de DAW-kanalen niet zijn gedempt, hoort de muzikant twee signalen: één rechtstreeks en één vertraagd via de DAW.
Raadpleeg de gebruikershandleiding van Focusrite Control (te downloaden van focusrite.com/downloads) voor meer informatie over het instellen van monitormixen.
Een opmerking over latency
U hebt waarschijnlijk de term "latency" horen gebruiken in verband met digitale audiosystemen. In de hierboven beschreven DAW-opnametoepassing is latency de tijd die het kost voordat uw ingangssignalen uw computer en audiosoftware passeren en naar u terugkeren.
Hoewel het voor de meeste opnamesituaties geen probleem is, kan latency een probleem zijn voor een artiest die wil opnemen terwijl hij zijn ingangssignalen monitort. Dit kan het geval zijn als u uw buffergrootte moet vergroten, wat nodig kan zijn wanneer u overdubs opneemt op een groot project met veel DAW-tracks, software-instrumenten en FX-plug-ins.
Veelvoorkomende symptomen van een bufferinstelling die te laag is, kunnen zijn: haperende audio (klikken en pops), of een bijzonder hoge CPU-belasting in uw DAW (de meeste DAW's hebben CPU-uitlezingen). Als u dit op een Mac ervaart, kunt u de buffergrootte verhogen vanuit de DAW-toepassing zelf; op een Windows-pc moet u dit wijzigen in het ASIO ControlPanel dat meestal toegankelijk is via uw DAW Setup Preferences*.
De Clarett+ 2Pre, in combinatie met Focusrite Control, maakt "low latency monitoring" mogelijk, wat dit probleem oplost. U kunt uw ingangssignalen rechtstreeks routeren naar de hoofdtelefoon- en lijnuitgangen van de Clarett+ 2Pre. Hierdoor kunnen de muzikanten zichzelf horen met een ultralage latency – d.w.z. effectief in "realtime" – samen met de computerweergave. De ingangssignalen naar de computer worden op geen enkele manier beïnvloed door deze instelling. Houd er echter rekening mee dat eventuele effecten die door software-plug-ins aan de live instrumenten worden toegevoegd, in dit geval niet in de hoofdtelefoon te horen zijn, hoewel de FX nog steeds aanwezig is op de opname.
* Typische naam – paginanamen kunnen variëren met DAW

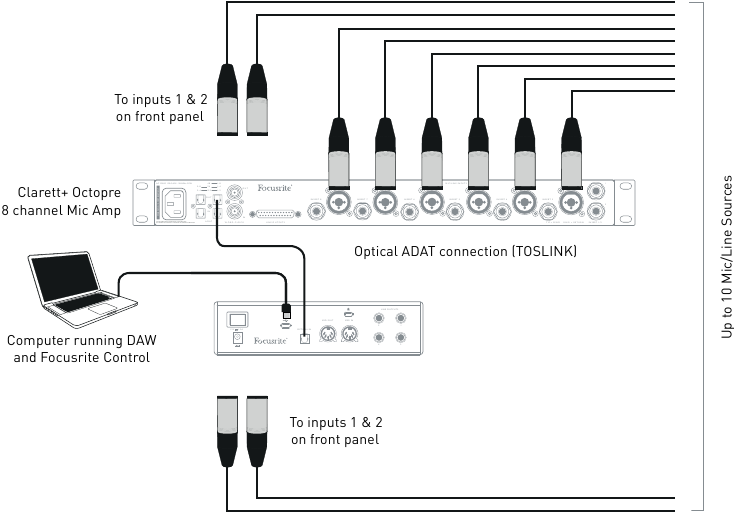

De optische aansluitingen gebruiken
Naast twee analoge ingangen heeft de Clarett+ 2Pre een ADAT-ingangspoort (OPTICAL IN) die acht extra audio-ingangen kan bieden bij een samplefrequentie van 44,1/48 kHz of vier bij 88,2/96 kHz. Het gebruik van een afzonderlijke 8-kanaals microfoonvoorversterker die is uitgerust met een ADAT-uitgang – zoals de Clarett+ OctoPre – biedt een eenvoudige methode om de ingangscapaciteit van de Clarett+ 2Pre uit te breiden.
De OPTICAL OUT-poort van de Clarett+ v's is verbonden met de OPTICAL IN-poort van de Clarett+ 2Pre met een enkele TOSLINK optische kabel. De twee apparaten moeten worden gesynchroniseerd om ervoor te zorgen dat audio zuiver doorgeeft, zonder klikken en pops. Om dit te doen in Focusrite Control gaat u naar Device Settings en stelt u de Clock Source in op ADAT. Beide apparaten moeten zijn ingesteld op dezelfde samplefrequentie.
U kunt de extra ADAT-ingangen op dezelfde manier routeren als andere ingangen in Focusrite Control. De ADAT-ingangen kunnen naar behoefte deel uitmaken van de hoofdtelefoonmix van een muzikant.

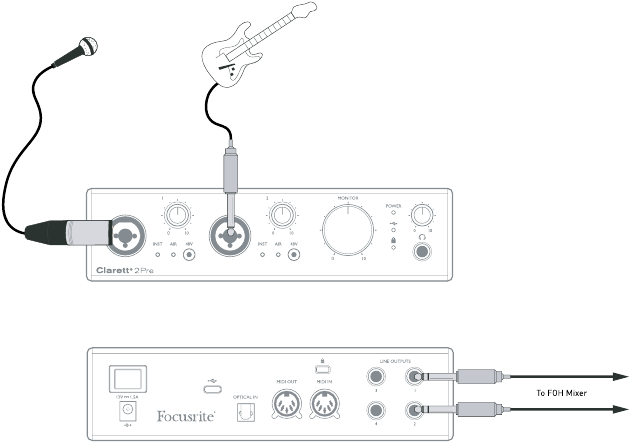

De Clarett+ 2Pre gebruiken als een microfoonvoorversterker op het podium
De Clarett+ 2Pre slaat automatisch Focusrite Control-instellingen op in de hardware. Met deze functie kunt u hem configureren als een paar ingangen – microfoon, lijn of instrument – voor gebruik als een stand-alone apparaat. Hierdoor kunt u hem bijvoorbeeld op het podium gebruiken in een live omgeving waar geen computerverbinding nodig is.
In het geïllustreerde voorbeeld zijn een microfoon en een gitaar aangesloten op de ingangen van de Clarett+ 2Pre; uitgangen 1 en 2 gaan naar het belangrijkste PA-systeem. De artiest kan het microfoon- en gitaarvolume afzonderlijk regelen vanaf het voorpaneel.
FOCUSRITE CONTROL - OVERZICHT
Focusrite Control is de softwaretoepassing die wordt gebruikt met de Clarett+ 2Pre, die kan worden gedownload van focusrite.com/downloads. Een iOS-app waarmee Focusrite Control via wifi kan worden bediend, is beschikbaar in de Apple App Store.
Met Focusrite Control kunt u een aangepaste monitormix maken voor elke muzikant en de routing van alle audiosignalen naar de fysieke audio-uitgangen specificeren. De selectie van de samplefrequentie en de klokbron is ook beschikbaar via Focusrite Control.
Focusrite Control heeft een eigen gebruikershandleiding met gedetailleerde bedieningsinstructies voor alle aspecten van de software. Deze kan worden gedownload van focusrite.com/downloads.
CLARETT+ 2PRE TECHNISCHE SPECIFICATIES
Prestatiespecificaties
Waar mogelijk worden specificaties gemeten volgens AES17. Tenzij anders vermeld, zijn alle specificatiemetingen niet-gewogen.
| Configuratie | |
| Ingangen | 10: analoog (2), ADAT (8) |
| Uitgangen | 4: analoog |
| Mixer | Volledig toewijsbare 14-in/4-uit mixer |
| Aangepaste mixen | 10 mono |
| Maximaal aantal aangepaste mixingangen | 18 mono |
| Digitale prestaties | |
| Ondersteunde samplefrequenties | 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz |
| Microfoon ingangen | |
| Frequentiebereik | 20 Hz – 20 kHz, +/-<0,03 dB; 20 Hz – 35 kHz, +/-<0,15 dB |
| Dynamisch bereik | 118 dB bij minimale versterking (A-gewogen) |
| THD+N | -110 dB @ -1 dBFS en 20 dB versterking (A-gewogen) |
| Ruis EIN | -129 dBu |
| Maximaal ingangsniveau | 18 dBu |
| Versterkingsbereik | 57 dB |
| Impedantie | AIR uit: 6,2K Ω AIR aan: 2,2K Ω |
| Lijn-ingangen | |
| Frequentiebereik | 20 Hz – 20 kHz, +/-<0,05 dB; 20 Hz – 35 kHz, +/-<0,15 dB |
| Dynamisch bereik | 118 dB bij minimale versterking (A-gewogen) |
| THD+N | -100 dB @ -1 dBFS en minimale versterking |
| Maximaal ingangsniveau | 26 dBu |
| Versterkingsbereik | 57 dB |
| Impedantie | 66K Ω |
| Instrument-ingangen | |
| Frequentiebereik | 20 Hz – 20 kHz, +/-<0,04 dB; 20 Hz – 35 kHz, +/-<0,15 dB |
| Dynamisch bereik | 116 dB (A-gewogen) |
| THD+N | -96,5 dB @ -1 dBFS en minimale versterking |
| Maximaal ingangsniveau | 15 dBu |
| Versterkingsbereik | 57 dB |
| Impedantie | 2,3M Ω |
| Lijn-en monitor-uitgangen | |
| Frequentiebereik | 20 Hz – 20 kHz, +/-<0,02 dB; 20 Hz – 35 kHz, +/-<0,02 dB |
| Dynamische bereikuitgangen (1-2) | 124 dB (A-gewogen) |
| THD+N-uitgangen (1-2) | -106 dB |
| Maximaal uitgangsniveau (0 dBFS) gebalanceerde lijn/TRS-uitgangen | 18 dBu |
| Impedantie | 68 Ω |
| Hoofdtelefoon-uitgangen | |
| Frequentiebereik | 20 Hz – 20 kHz, +/-<0,06 dB; 20 Hz – 35 kHz, +/-<0,07 dB |
| Dynamisch bereik | 118 dB (A-gewogen) |
| THD+N | -104 dB |
| Maximaal uitgangsniveau | 16 dBu |
| Impedantie | 5 Ω |
Fysieke en elektrische kenmerken
| Analoge ingangen | |
| Connectoren | Combo XLR-aansluitingen: Microfoon/lijn/instrument, op het voorpaneel |
| Microfoon/lijn-schakeling | Automatisch |
| Lijn/instrument-schakeling | via Focusrite Control |
| Fantoomvoeding | +48 V-schakelaars voor elke ingang |
| Analoge uitgangen | |
| Hoofduitgangen | 4 x gebalanceerde ¼" TRS-aansluitingen op het achterpaneel |
| Stereo hoofdtelefoonuitgang | ¼" TRS-aansluiting op het voorpaneel |
| Hoofdbediening monitoruitgangsniveau | Op het voorpaneel |
| Bediening hoofdtelefoonniveau | |
| Andere I/O | |
| ADAT-INGANG | TOSLINK optische connector: 8 kanalen bij 44,1/48 kHz 4 kanalen bij 88,2/96 kHz |
| USB | 1 x USB 2.0 met behulp van Type C-connector |
| MIDI-INGANG | 2 x 5-pins DIN-aansluitingen |
| Gewicht en afmetingen | |
| B x D x H | 210 mm x 161 mm x 55 mm / 8,27" x 6,34" x 2,17" |
| Gewicht | 1,11 kg |
PROBLEEMOPLOSSING
Voor hulp bij het aan de slag gaan met uw Clarett+, gaat u naar: focusrite.com/get-started
Als u vragen hebt of op enig moment hulp nodig hebt met uw Clarett+, gaat u naar ons Helpcentrum.
Hier kunt u ook contact opnemen met ons ondersteuningsteam: support.focusrite.com
AUTEURSRECHT EN JURIDISCHE MEDEDELINGEN
Focusrite, Clarett en OctoPre zijn geregistreerde handelsmerken van Focusrite Audio Engineering Ltd. in de Verenigde Staten en andere landen.
ADAT is een geregistreerd handelsmerk van inMusic Brands in de VS en andere landen.
iOS, iPhone, iPad en App Store zijn handelsmerken van Apple Inc., geregistreerd in de VS en andere landen en regio's.
USB Type-C® en USB-C® zijn geregistreerde handelsmerken van USB Implementers Forum.
Thunderbolt is een handelsmerk van Intel Corporation of haar dochterondernemingen in de VS en/of andere landen.
2021 © Focusrite Audio Engineering Limited. Alle rechten voorbehouden.
