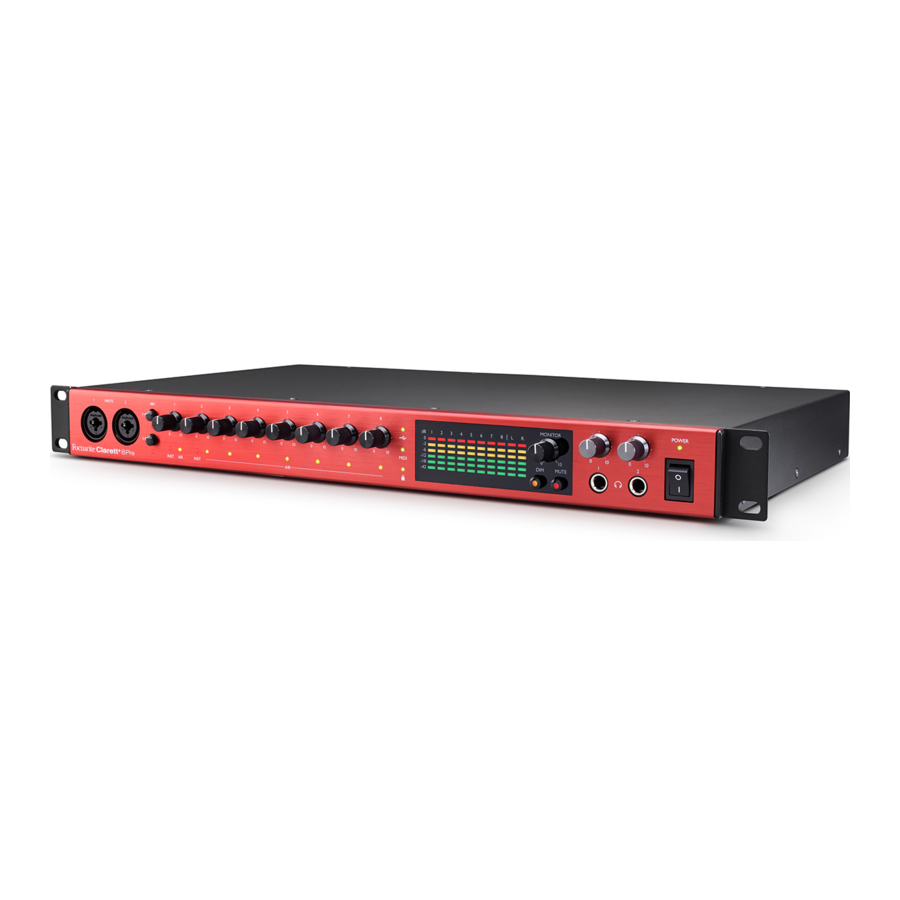

Focusrite Clarett+ 8Pre - Handleiding audio-interface

OVERZICHT

Overmatige geluidsdrukniveaus van oortelefoons en hoofdtelefoons kunnen gehoorverlies veroorzaken.

Deze apparatuur mag alleen worden aangesloten op USB Type 2.0+ of Thunderbolt 3.0+ poorten.

Introductie

Acht next-generation, high-headroom, low-noise, low-distortion Clarett+ microfoonvoorversterkers - met de unieke All-analogue Air-functie - helpen je om buitengewoon heldere opnames vast te leggen, en onafhankelijke A-D en D-A converters met verbeterd dynamisch bereik brengen je dichter bij je muziek dan ooit tevoren.
Deze gebruikershandleiding geeft een gedetailleerde uitleg van de hardware om je te helpen een grondig begrip te krijgen van de operationele functies van het product. We raden je aan de tijd te nemen om de handleiding te lezen, zodat je volledig op de hoogte bent van alle functies die de Clarett+ 8Pre te bieden heeft.

Naast deze gebruikershandleiding heb je de Focusrite Control Softwarehandleiding nodig, die je kunt downloaden van focusrite.com/downloads.
Deze bevat volledige details over Focusrite Control, de software-applicatie die speciaal is ontworpen voor gebruik met de Focusrite Clarett+ reeks interfaces.
Als een van beide gebruikershandleidingen niet de informatie bevat die je nodig hebt, ga dan naar support.focusrite.com, waar je artikelen en tutorials kunt vinden die verder gaan dan het bereik van deze gebruikershandleiding. Een video-tutorial om aan de slag te gaan is ook beschikbaar op focusrite.com/get-started/ClarettPlus-8Pre.

Kenmerken

De Clarett+ 8pre heeft acht next-generation, high-performance Clarett+ voorversterkers om heldere en krachtige geluiden vast te leggen met een voorversterkerontwerp dat een enorme headroom, lage vervorming en lage ruis biedt. Nieuwe en verbeterde high-performance A-D en D-A converters behouden de zuiverheid van analoog en leveren extreem lage ruis en een hoog dynamisch bereik.
Zang zal schitteren met de All-analogue Air, de analoge circuits emuleren de klassieke Focusrite ISA 110 voorversterker. J-FET instrumentingangen bieden dedicated, ultra-hoge-impedantie, extreem brede audiobandbreedte en bootsen gitaarversterker ingangen na om de natuurlijke klank van gitaren te behouden.
De bijbehorende software-applicatie, Focusrite Control, is ontworpen om je eenvoudig de Clarett+ 8Pre te laten configureren met signaalrouteringen die geschikt zijn voor de meest voorkomende opnametaken. Voor complexere situaties biedt het uitgebreide routing- en monitoringopties, evenals de mogelijkheid om globale hardware-instellingen zoals sample rate en synchronisatie te regelen. Je kunt Focusrite Control downloaden van focusrite.com/downloads.
iPad- en iPhone-gebruikers kunnen bovendien Focusrite iOS Control downloaden van de App Store®. De app communiceert via WiFi met Focusrite Control dat op je computer draait, en stelt je in staat om je monitormixen en ingangsinstellingen aan te passen vanaf je iOS-apparaat. Zie de Focusrite Control gebruikershandleiding voor meer informatie.

Inhoud van de doos

Samen met je Clarett+ 8Pre zou je het volgende moeten hebben:

• AC-netvoedingskabel met IEC-connector
• USB-C naar USB-A kabel
• USB-C naar USB-C kabel

Focusrite Control is beschikbaar op focusrite.com/downloads. Op Windows installeert Focusrite Control ook de vereiste driver. Mac-gebruikers: Clarett+ 8Pre is class-compliant op Macs, daarom zijn er geen drivers vereist.
Als Clarett+-eigenaar heb je ook recht op een selectie van software van derden.
Ga naar focusrite.com/included_software/ClarettPlus-8Pre om te ontdekken wat er is inbegrepen.

Systeemvereisten

Bezoek de volgende link voor actuele informatie over computer- en besturingssysteemcompatibiliteit voor alle Clarett+-producten: support.focusrite.com

AAN DE SLAG

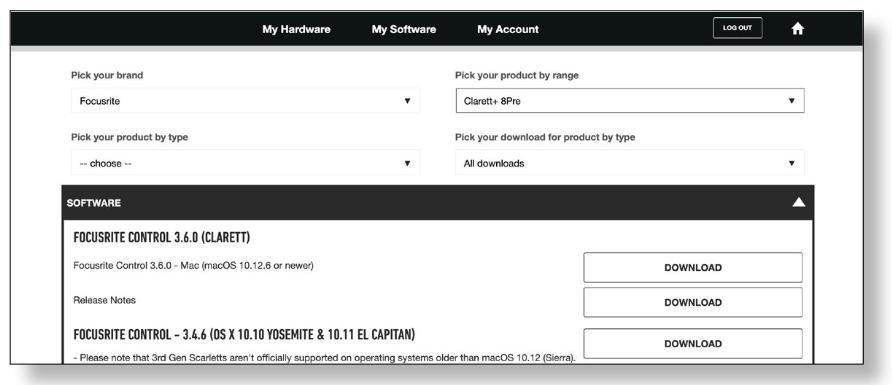

Software installatie

Focusrite Control en de stuurprogramma's die nodig zijn voor de Clarett+ 8Pre kunnen worden gedownload van de Focusrite-website: focusrite.com/downloads.
Klik op Clarett+ range op de downloadpagina. U komt dan op een pagina met alle downloads die beschikbaar zijn voor de Clarett+ range.

Om de Focusrite Control versie te downloaden die u nodig heeft, klikt u op de betreffende Download (Downloaden) knop.
De Windows driver is inbegrepen in de Focusrite Control download. Er is geen extra driver nodig voor Macs.

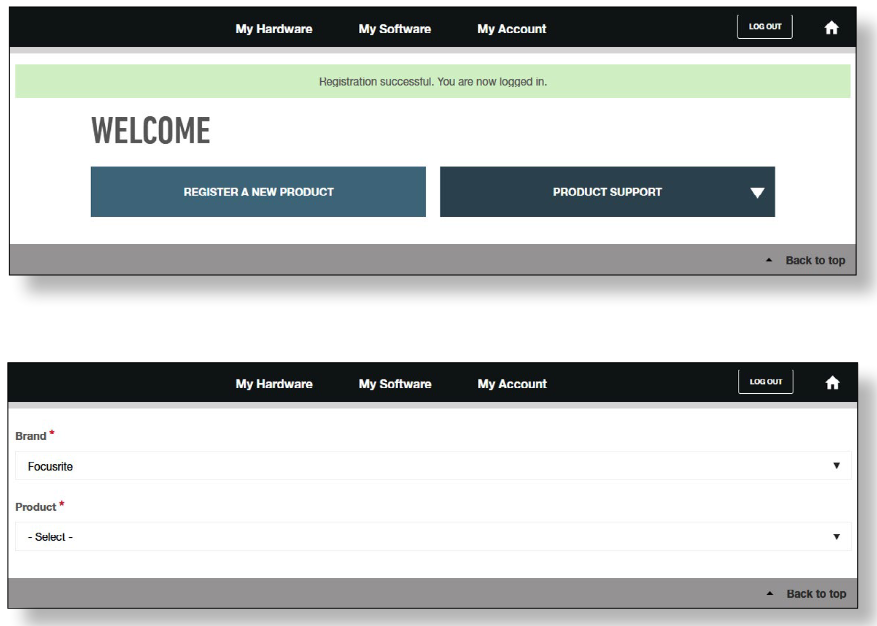

Uw Clarett+ 8Pre registreren

Als u problemen ondervindt met de onderstaande stappen, bekijk dan onze videogids hier:
focusrite.com/get-started/ClarettPlus-8Pre.

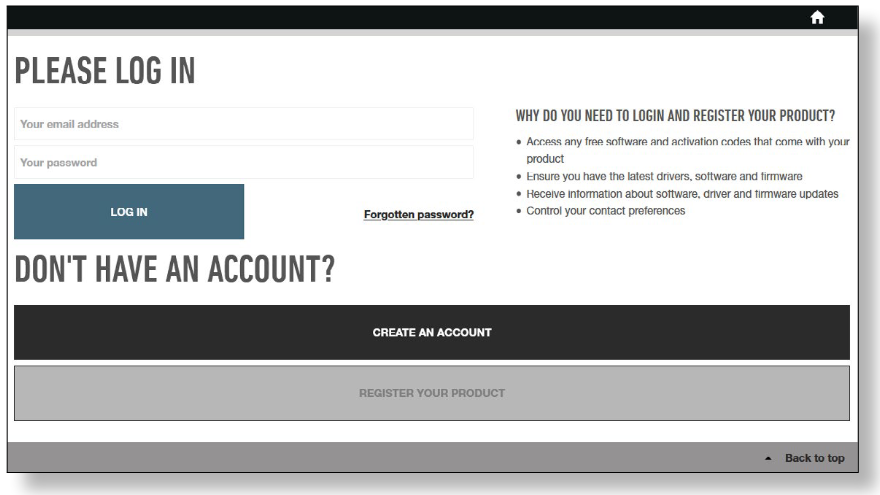

1. Ga naar focusrite.com/register/.


2. Als u nog geen Focusrite/Novation-account heeft, selecteert u CREATE AN ACCOUNT (Maak een account aan) en volgt u de instructies op het scherm.

3. Als u wel een account heeft, logt u in en selecteert u REGISTER A NEW PRODUCT (Registreer een nieuw product):


4. Selecteer uw Clarett+ apparaat in de Product (Product) dropdown-lijst en voer het serienummer van uw apparaat onderaan de pagina in. U vindt het serienummer aan de onderkant van de Clarett+ 8Pre, en ook op de geschenkverpakking. Klik vervolgens op Set Serial Number (Serienummer instellen).
5. Volg de rest van de instructies op het scherm om de registratie van uw apparaat te voltooien.
6. Wanneer de registratie is voltooid, verschijnt uw product in uw account onder het tabblad My Hardware (Mijn hardware).
7. Al uw gebundelde software is te vinden onder het tabblad My Software (Mijn software) in uw account.

Hardwarefuncties

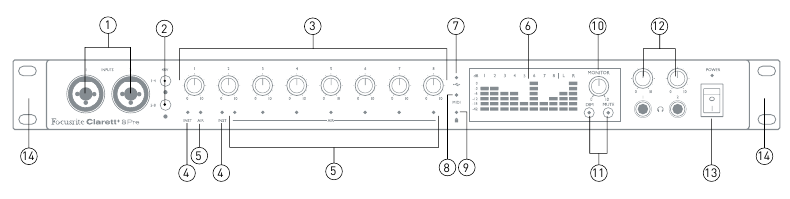

Voorpaneel

Het voorpaneel bevat alle input gain en monitoring controls, evenals twee input connectors voor Mic, Line en Instrument signalen.

1. INPUTS 1 & 2 (INGANGEN 1 & 2) – Combo XLR input sockets - sluit microfoons, instrumenten (bijv. gitaar) of line level signalen aan via XLR of ¼" jacks, indien van toepassing. Zowel TRS (balanced) als TS (unbalanced) jack plugs kunnen worden gebruikt voor instrumenten of line level signalen.
2. 48V – twee schakelaars die 48 V fantoomvoeding inschakelen op de XLR-contacten van de Combo-connectoren voor microfooningangen 1-4 en 5-8 respectievelijk. (Let op: ingangen 3 t/m 8 bevinden zich op het achterpaneel.) Elke schakelaar heeft een rode LED om aan te geven wanneer fantoomvoeding is ingeschakeld. Let op: niet alle microfoons hebben fantoomvoeding nodig. Raadpleeg de documentatie van de microfoon als u niet zeker weet of uw microfoon dit nodig heeft om te werken.
3. Gain 1 to 8 (Versterking 1 tot 8) – acht draaiknoppen: pas de input gain aan voor signalen op Inputs 1 tot 8 respectievelijk.
4. INST – twee rode LED's die oplichten wanneer de Instrument-modus is geselecteerd voor de jack Inputs 1 of 2 vanuit de Focusrite Control software. Wanneer INST is geselecteerd, worden het gain bereik en de input impedantie gewijzigd (ten opzichte van LINE), en de input wordt ongebalanceerd gemaakt. Dit optimaliseert het voor het rechtstreeks aansluiten van instrumenten via een 2-polige (TS) jackplug. Wanneer INST is uitgeschakeld, kunt u line level signalen aansluiten. Line level signalen kunnen in balanced vorm worden aangesloten via een 3-polige (TRS) jack, of unbalanced via een 2-polige (TS) jack.
5. AIR – acht gele LED's – één per input - die oplichten wanneer de AIR functie is geselecteerd voor de input vanuit Focusrite Control. AIR past de frequentierespons van de input stage aan om de klassieke, transformatorgebaseerde Focusrite ISA mic preamps te modelleren.
6. Meters – tien 6-segment LED bargraph meters die a) de signaalniveaus van de acht analoge input signalen (meters 1 tot 8) en b) de signaalniveaus op de MONITOR 1 en 2 outputs (meters L en R) aangeven. De input meters tonen het signaalniveau na de input gain stage. De output meters tonen het signaalniveau vóór de monitor level control [10], wat dus geen invloed heeft op hun indicatie. De LED's lichten op bij -42 (groen, "signal present" (signaal aanwezig)), -18 en -12 dBFS (groen), -6 en -3 dBFS (geel) en 0 dBFS (rood). 0 dBFS impliceert digitale clipping en moet altijd worden vermeden.
7. (USB active) ((USB actief)) – een groene LED die oplicht wanneer de unit een verbinding heeft gemaakt met de computer waarop hij is aangesloten.
8. MIDI – een groene LED die oplicht wanneer MIDI-data wordt ontvangen op de MIDI IN port op het achterpaneel.
9. (Locked) ((Vergrendeld)) – een groene LED die de kloksynchronisatie bevestigt, ofwel met de interne klok van de Clarett+ 8Pre of met een externe digitale input.

10. MONITOR – main monitor output level control – deze control regelt normaal gesproken het niveau op de main monitor outputs op het achterpaneel, maar kan in Focusrite Control worden geconfigureerd om het niveau van meerdere paren outputs aan te passen.
11. DIM en MUTE – twee schakelaars die de monitor outputs van de Clarett+ 8Pre regelen; DIM reduceert de output niveaus met 18 dB, terwijl MUTE de outputs uitschakelt. Standaard beïnvloeden deze schakelaars de main monitor outputs 1 en 2, maar ze kunnen in Focusrite Control worden geconfigureerd om op een van de analoge outputs te werken. De schakelaars zijn intern verlicht (DIM: geel, MUTE: rood) om aan te geven dat de functie is geselecteerd.
12. (Headphones) ((Koptelefoon)) 1 en 2 – sluit een of twee paar stereo hoofdtelefoons aan op de twee ¼" TRS jack sockets onder de controls. De hoofdtelefoon outputs voeren altijd de signalen die momenteel naar analoge outputs 7/8 en 9/10 (als stereo paren) in Focusrite Control worden geleid.
13. POWER – AC power switch en LED.
14. Rack ears voor het monteren van de Clarett+ 8Pre in een standaard 19" equipment rack.

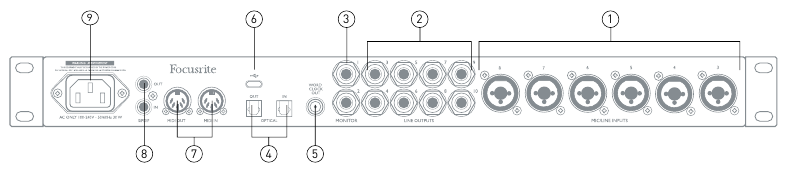

Achterpaneel

1. MIC/LINE INPUTS 3 to 8 (MIC/LINE INGANGEN 3 tot 8) – Combo XLR input sockets - sluit extra microfoons of line level signalen aan via XLR of ¼" jacks, indien van toepassing. Zowel ¼" TRS (balanced) als TS (unbalanced) jack plugs kunnen worden gebruikt voor line level signalen.
2. LINE OUTPUTS 3 to 10 (LINE OUTPUTS 3 tot 10) – acht balanced analoge line outputs op ¼" jack sockets; gebruik TRS jacks voor een balanced verbinding of TS jacks voor unbalanced. Signalen die naar deze outputs worden geleid, worden gedefinieerd in Focusrite Control, voor het aansturen van alternatieve speakers (d.w.z. midfield, nearfield, etc.), de extra speakers in een multichannel monitoring systeem, of om audio naar outboard FX processors te sturen.
3. MONITOR 1 and 2 (MONITOR 1 en 2) – twee balanced analoge line outputs op ¼" jack sockets (met "antithump"); gebruik TRS jacks voor een balanced verbinding of TS jacks voor unbalanced. Dit zijn ook Line Outputs 1 en 2, en worden over het algemeen gebruikt voor het aansturen van de main L en R speakers van uw monitoring systeem. Output routing kan echter worden aangepast in Focusrite Control.
4. OPTICAL IN and OUT (OPTISCH IN en UIT) – twee TOSLINK connectors, die elk acht kanalen digitale audio in ADAT formaat dragen met een sample rate van 44,1/48 kHz of vier kanalen met 88,2/96 kHz. Deze input kan ook een stereo optische S/PDIF bron accepteren: deze optie wordt geselecteerd in Focusrite Control. Let op: deze input is uitgeschakeld bij sample rates van 176,4/192 kHz.
5. WORD CLOCK OUTPUT (WORD CLOCK OUTPUT) – een BNC connector die de word clock van de Clarett+ 8Pre draagt; deze kan worden gebruikt om andere digitale audio apparatuur te synchroniseren.
6. – USB connector; verbind de Clarett+ 8Pre met uw computer met een USB cable.
7. MIDI IN and MIDI OUT (MIDI IN en MIDI UIT) – standaard 5-pin DIN sockets om externe MIDI apparatuur aan te sluiten. U kunt MIDI data verzenden/ontvangen tussen uw computer en externe MIDI apparaten.
8. SPDIF IN and OUT (SPDIF IN en UIT) – twee phono (RCA) sockets die tweekanaals digitale audio signalen in en uit de Clarett+ 8Pre in S/PDIF formaat dragen. Zoals alle andere inputs en outputs, kan de routing van S/PDIF signalen worden aangepast in Focusrite Control.
9. AC mains – standaard IEC (AC) connector. De Clarett+ 8Pre is uitgerust met een "Universal" power supply en werkt op elke AC mains voltage van 100 tot 240 V, bij 50 of 60 Hz.

Uw Clarett+ 8Pre aansluiten

De Clarett+ 8Pre moet worden aangesloten op AC mains met de meegeleverde AC power cable. Steek de IEC connector in de IEC receptacle op het achterpaneel en zet de unit aan met de power switch op het voorpaneel.
De Clarett+ 8Pre heeft een USB-C™ port (op het achterpaneel). Zodra de software installatie is voltooid, sluit u de Clarett+ 8Pre eenvoudig aan op uw computer met een USB cable.

Computer audio setup

Wanneer u uw Clarett+ 8Pre voor het eerst op uw computer aansluit, moet u deze selecteren als het audio input/output device.

• macOS: selectie vindt plaats in System Preferences > Sound: selecteer het Focusrite device op zowel de Input- als Output pagina.
• Windows: selectie vindt plaats in Control Panel > Sound: klik met de rechtermuisknop op het Focusrite device en selecteer Set as Default Device (Instellen als standaardapparaat) in zowel de Recording- als Playback tabs.

Als u problemen ondervindt, kunt u volledige details over het selecteren van de Clarett+ 8Pre als audioapparaat vinden op focusrite.com/get-started/ClarettPlus-8Pre.
Na de eerste verbinding zou uw OS de Clarett+ 8Pre automatisch als het standaard audioapparaat moeten selecteren.

Audio Setup in uw DAW

Na het installeren van de drivers en het aansluiten van de hardware, kunt u de Clarett+ 8Pre gaan gebruiken met uw DAW.
Let op: uw DAW selecteert de Clarett+ 8Pre mogelijk niet automatisch als het standaard I/O-apparaat. In dit geval moet u de driver handmatig selecteren op de _Audio Setup* pagina van uw DAW en _Clarett+ selecteren.
8 _{Pre USB} (Mac) of Focusrite USB ASIO (Windows). Raadpleeg de documentatie of Help bestanden van uw DAW als u niet zeker weet waar u de Clarett+ 8Pre als uw audioapparaat kunt selecteren.
* Typische naam – paginanamen kunnen variëren met DAW

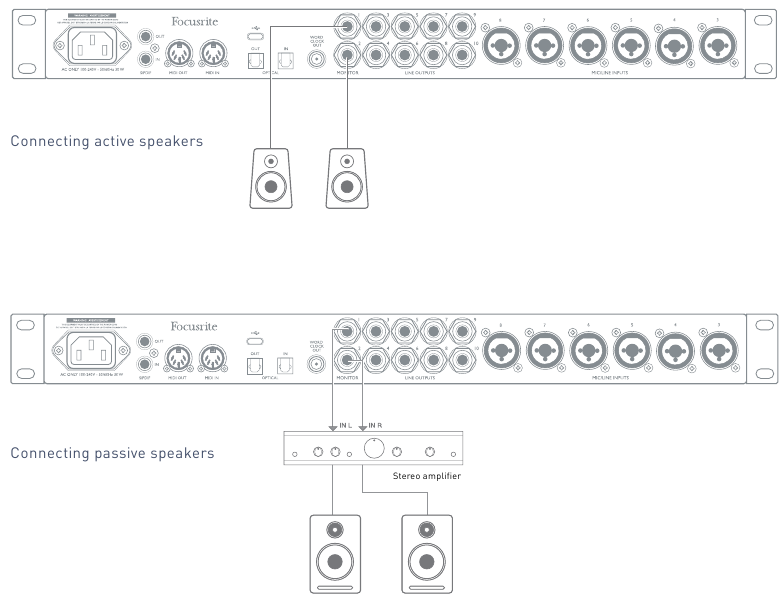

Clarett+ 8Pre aansluiten op luidsprekers

De 1/4" jack MONITOR outputs op het achterpaneel (Line Outputs 1 en 2) worden normaal gesproken gebruikt om monitoring speakers aan te sturen. Self-powered monitors hebben interne versterkers en kunnen rechtstreeks worden aangesloten. Passieve luidsprekers hebben een aparte stereo versterker nodig; in dit geval moeten de outputs op het achterpaneel worden aangesloten op de inputs van de versterker.

Alle line output connectors zijn 3-polige (TRS) ¼" jack sockets en zijn elektronisch balanced. Typische consumenten (hi-fi) versterkers en kleine powered monitors hebben unbalanced inputs, ofwel op phono (RCA) sockets, of via een 3,5 mm 3-polige jack plug die bedoeld is voor rechtstreekse aansluiting op een computer. Gebruik in beide gevallen een geschikte aansluitkabel met jack plugs aan één uiteinde.
Professionele power versterkers hebben over het algemeen balanced inputs.

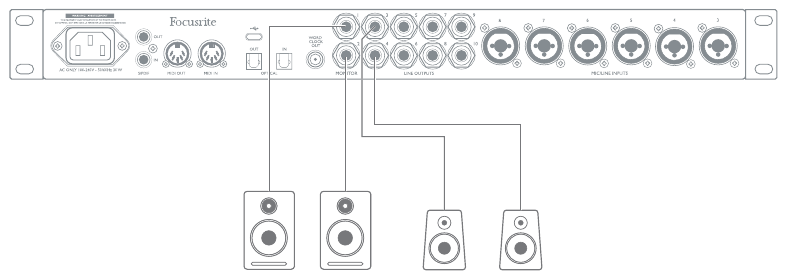

Extra monitors aansluiten
Bij het mixen kunt u meerdere paren extra speakers (midfield, nearfield, etc.) aansluiten op output paren en Focusrite Control gebruiken om uw mix naar de verschillende outputs te leiden, om uw mix op de verschillende speakers te controleren.


MONITOR 1 en 2 outputs hebben "anti-thump" circuitry dat uw speakers beschermt als de Clarett+ 8Pre wordt ingeschakeld terwijl de speakers (en versterker indien gebruikt) zijn aangesloten en actief zijn.
LINE OUTPUTS 3 tot 10 hebben deze circuitry niet. Als u extra speakers gebruikt die op deze outputs zijn aangesloten, zet u eerst uw Clarett+ 8Pre aan en zet u vervolgens de speakers of power versterker aan.
Maar neem in ieder geval de gewoonte aan om deze algemene regel te volgen - het is een goede audio praktijk om een speaker systeem pas aan te zetten nadat u de apparatuur die het voedt heeft aangezet.

Werken met surround sound

Omdat de Clarett+ 8Pre is uitgerust met tien line outputs, is hij geschikt voor het werken in multichannel sound formats – LCRS, 5.1 surround of 7.1 surround, bijvoorbeeld.
Om elk kanaal naar de juiste output te leiden, moet u de DAW outputs naar de Line Outputs in Focusrite Control leiden (bijv. DAW Output 1 > Line Output 1, DAW Output 2 > Line Output 2, etc.).

Windows gebruikers:
In Windows kan surround sound alleen worden gebruikt in software die multichannel ASIO ondersteunt. In de meeste gevallen is dit uw DAW, en in het algemeen stellen DAW's die in surround kunnen mixen u in staat om de speaker mapping in te stellen op de pagina Audio Output Preferences (Audio output voorkeuren) of I/O Settings (I/O instellingen) van de DAW.
Raadpleeg de gebruikershandleiding (of Help bestanden) van uw DAW voor instructies over het instellen van de outputs voor surround mixing met de speaker configuratie die u wilt gebruiken.

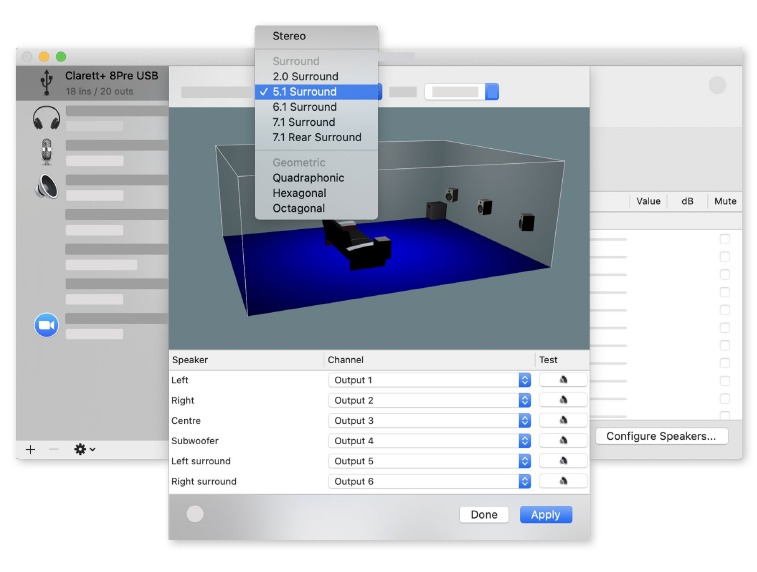

Mac gebruikers:
Op Macs kan de surround sound configuratie worden gedaan vanuit alle applicaties die multichannel audio ondersteunen (DAW's & reguliere macOS Applicaties). Om dit te doen, gaat u naar: Applications > Utilities > Audio MIDI Setup > Clarett+ 8Pre > Configure Speakers > Configuration > Select the desired configuration. (Applicaties > Hulpprogramma's > Audio MIDI Setup > Clarett+ 8Pre > Luidsprekers configureren > Configuratie > Selecteer de gewenste configuratie.)

Het voorbeeld hieronder laat zien hoe u de zes luidsprekers in een 5.1 surround monitoring opstelling zou aansluiten

VOORBEELDEN VAN GEBRUIK

De Clarett+ 8Pre is een uitstekende keuze voor veel opname- en monitoringtoepassingen. Hieronder staan enkele typische configuraties.

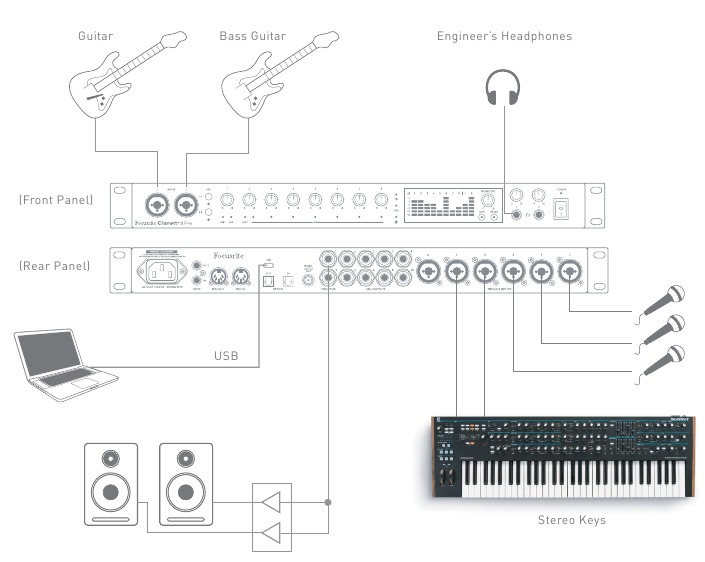

Een band opnemen

Deze opstelling illustreert een typische configuratie voor meersporenopname met DAW-software op uw computer.
Een selectie van bronnen – microfoons, gitaren en een keyboard – zijn aangesloten op de ingangen van de Clarett+ 8Pre. Merk op dat alleen ingangen 1 en 2 kunnen worden geconfigureerd om instrumenten rechtstreeks te accepteren, dus hebben we ervoor gekozen om de gitaren hierop aan te sluiten. Zorg ervoor dat de instrumentmodus is geselecteerd voor ingangen 1 en 2 vanuit Focusrite Control, en dat de INST-LED's branden.
De verbinding met de computer waarop DAW-software draait, verloopt via een USB-kabel. Deze kabel voert alle in- en uitgangssignalen tussen de DAW en de Clarett+ 8Pre. Zodra de audio-instellingen correct zijn geconfigureerd in de DAW, wordt elke ingangsbron automatisch naar zijn eigen DAW-track geleid voor opname.

Een opmerking over latency
U hebt waarschijnlijk de term "latency" (latentie) gehoord in verband met digitale audiosystemen. In het geval van de DAW-opnametoepassing die hierboven is beschreven, is latency de tijd die het kost voordat uw ingangssignalen uw computer en audiosoftware passeren, en terug naar u.
Hoewel het voor de meeste opnamesituaties geen probleem is, kan latency een probleem zijn voor een artiest die wil opnemen terwijl hij zijn ingangssignalen beluistert. Dit kan het geval zijn als u uw buffergrootte moet vergroten, wat nodig kan zijn wanneer u overdubs opneemt op een groot project met veel DAW-tracks, software-instrumenten en FX plug-ins.
Veel voorkomende symptomen van een te lage bufferinstelling kunnen zijn haperende audio (klikken en pops), of een bijzonder hoge CPU-belasting binnen uw DAW (de meeste DAW's hebben CPU-uitlezingen). Als u dit op een Mac ervaart, kunt u de buffergrootte verhogen vanuit de DAW-toepassing zelf; op een Windows-pc moet u dit wijzigen via het _{ASIO ControlPanel} dat meestal toegankelijk is vanuit uw DAW Setup Preferences*.
De Clarett+ 8Pre, in combinatie met Focusrite Control, maakt "low latency monitoring" (monitoring met lage latentie) mogelijk, wat dit probleem oplost. U kunt uw ingangssignalen rechtstreeks naar de hoofdtelefoon- en lijnuitgangen van de Clarett+ 8Pre leiden. Hierdoor kunnen de muzikanten zichzelf horen met een ultralage latency – d.w.z. effectief in "real time" (realtime) – samen met de computerweergave. De ingangssignalen naar de computer worden op geen enkele manier beïnvloed door deze instelling. Houd er echter rekening mee dat eventuele effecten die door software plug-ins aan de live instrumenten worden toegevoegd, in dit geval niet in de hoofdtelefoon te horen zijn, hoewel de FX nog steeds aanwezig zijn op de opname.
* Typische naam – paginanamen kunnen variëren met DAW

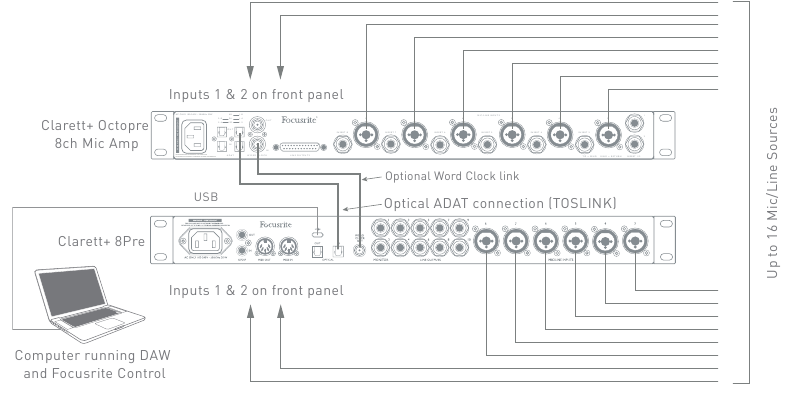

De optische aansluitingen gebruiken

Naast acht analoge ingangen heeft de Clarett+ 8Pre een ADAT-ingangspoort (OPTICAL IN) die nog eens acht audio-ingangen kan leveren met een samplefrequentie van 44,1/48 kHz, of vier met 88,2/96 kHz. Het gebruik van een aparte 8-kanaals microfoonvoorversterker die is uitgerust met een ADAT-uitgang – zoals de Focusrite Clarett+ OctoPre – biedt een eenvoudige en uitstekende methode om de ingangsmogelijkheden van de Clarett+ 8Pre uit te breiden.

De OPTICAL OUT-poort van de Clarett+ OctoPre is verbonden met de OPTICAL IN-poort van de Clarett+ 8Pre met een enkele TOSLINK optische kabel. Stabiele word clock-synchronisatie kan worden bereikt door de WORD CLOCK-uitgang van de Clarett+ 8Pre aan te sluiten op de WORD CLOCK IN van de Clarett+ OctoPre en de Clarett+ OctoPre in te stellen om deze als synchronisatiebron te gebruiken. Als alternatief kan de Clarett+ 8Pre worden ingesteld om te synchroniseren via het ADAT-formaatsignaal op de OPTICAL IN-poort. Om dit te doen in Focusrite Control, ga naar Device Settings (Apparaatinstellingen) en stel Clock Source (Klokbron) in op ADAT.
LET OP: wanneer u twee digitale apparaten op welke manier dan ook aansluit, zorg er dan altijd voor dat beide zijn ingesteld om dezelfde samplefrequentie te gebruiken.
U kunt extra ADAT-ingangen op dezelfde manier routeren als andere ingangen in Focusrite Control. ADAT-ingangen kunnen indien nodig deel uitmaken van de hoofdtelefoonmix van elke muzikant.
Als er een geschikte D-naar-A-converter met een ADAT-ingang beschikbaar is, kan de OPTICAL OUT-poort op de tegenovergestelde manier worden gebruikt; bijvoorbeeld, extra uitgangen van de DAW kunnen worden omgezet in het analoge domein om het gebruik van een externe hardwaremengtafel mogelijk te maken om een groot aantal DAW-tracks af te mixen.

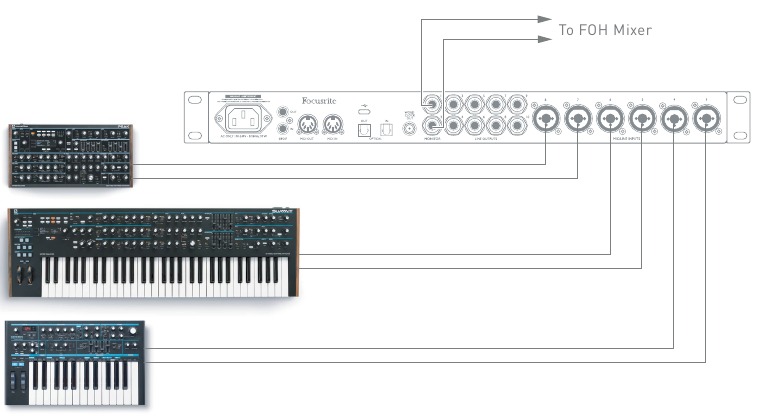

De Clarett+ 8Pre gebruiken als een stand-alone mixer

De Clarett+ 8Pre kan een mixconfiguratie die is gedefinieerd in Focusrite Control in de hardware opslaan. Met deze functie kunt u hem configureren – bijvoorbeeld als een keyboardmixer op het podium – met behulp van uw computer en vervolgens de configuratie in het apparaat zelf bewaren. Vervolgens kunt u de Clarett+ 8Pre gebruiken als een rackmixingmixer als onderdeel van uw keyboardopstelling om de algehele mix van meerdere keyboards te regelen.

In het geïllustreerde voorbeeld zijn drie stereo keyboards aangesloten op de ingangen op het achterpaneel van de Clarett+ 8Pre; uitgangen 1 en 2 zijn aangesloten op het belangrijkste PA-systeem. U kunt het volume van de afzonderlijke keyboards vanaf het voorpaneel aanpassen en u kunt het niveau aanpassen waarop u de gemixte keyboards via de luidsprekers hoort.

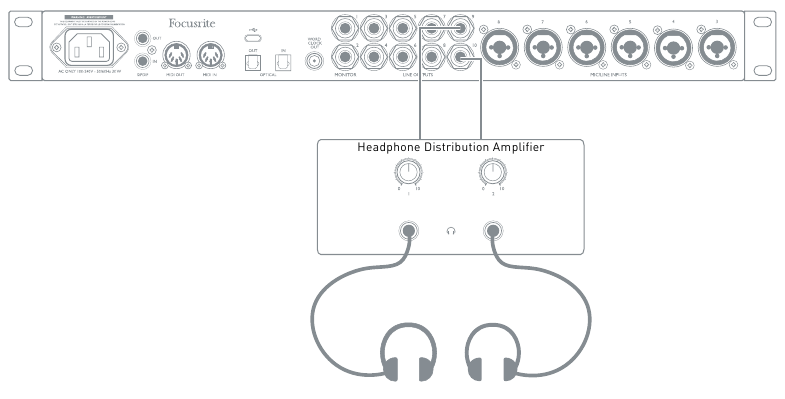

Foldback bieden tijdens het opnemen

Tijdens het opnemen horen muzikanten zichzelf vaak liever samen met andere spelers, en bij het overdubs opnemen, tracks die al zijn opgenomen.
Met Focusrite Control kunt u verschillende mixen definiëren, die elk mono of stereo kunnen zijn, en kunnen worden gerouteerd naar een van de uitgangen van de Clarett+ 8Pre. Dit betekent dat elke muzikant die wordt opgenomen een unieke mix kan hebben. In hun mix kunt u alle hardware-ingangen op de Clarett+ 8Pre opnemen en combineren met DAW-tracks, zoals click- of vooraf opgenomen backingtracks. Zie de Focusrite Control-gids (verkrijgbaar via focusrite.com/downloads) voor details over het configureren van verschillende mixen en hoe u ze naar de verschillende uitgangen van de Clarett+ 8Pre kunt leiden.
Elk van de hoofdtelefoonuitgangen op het voorpaneel biedt in eerste instantie een standaardmix: de mix van hoofdtelefoon 1 is altijd dezelfde stereomix die naar lijnuitgangen 7 en 8 wordt geleid, terwijl de mix van hoofdtelefoon 2 altijd dezelfde stereomix is die naar lijnuitgangen 9 en 10 wordt geleid. U kunt de inhoud van beide mixen aanpassen in Focusrite Control - die voor uitgangen 7/8 definieert wat wordt gehoord door hoofdtelefoon 1, en die voor uitgangen 9/10 definieert wat wordt gehoord door hoofdtelefoon 2.
Een of beide hiervan kunnen worden gebruikt voor de mix van een muzikant; elke uitgang kan rechtstreeks een hoofdtelefoon aansturen. Dit is de gemakkelijkste methode en heeft als voordeel dat de mixen stereo zijn. Als u extra hoofdtelefoons moet aansturen, moet u een externe hoofdtelefoonversterker als onderdeel van uw set-up opnemen:

Vergeet nooit: wanneer u monitormixen van ingangssignalen gebruikt, zorg er dan voor dat de DAW-kanalen waarop u opneemt, zijn gedempt, anders horen de muzikanten zichzelf "twee keer", met een signaal dat hoorbaar vertraagd is als een echo.

FOCUSRITE CONTROL - OVERZICHT

Focusrite Control is de softwaretoepassing die wordt gebruikt met de Clarett+ 8Pre, die kan worden gedownload van focusrite.com/downloads. Er is ook een iOS-app beschikbaar in de Apple App Store waarmee Focusrite Control via wifi kan worden bediend.
Met Focusrite Control kunt u een aangepaste monitormix maken voor elke muzikant en de routing van alle audiosignalen naar de fysieke audio-uitgangen specificeren. Samplefrequentie en klokbronselectie zijn ook beschikbaar via Focusrite Control.
Focusrite Control heeft zijn eigen speciale gebruikershandleiding met gedetailleerde bedieningsinstructies voor alle aspecten van de software.
Deze kan worden gedownload van focusrite.com/downloads.

CLARETT+ 8PRE TECHNISCHE SPECIFICATIES

Prestatiespecificaties

Waar mogelijk worden specificaties gemeten volgens AES17. Tenzij anders vermeld, zijn alle specificatiemetingen ongefilterd.

Configuratie
Inputs (Ingangen)	18: analogue (8), S/PDIF (2), ADAT (8)
Outputs (Uitgangen)	Analogue (10), ADAT (8) S/PDIF (2), Headphones (Koptelefoons) (2 stereo)
Mixer	Volledig toewijsbare 26-in/10-out mixer
Custom mixes (Aangepaste mixes)	10 mono
Maximum custom mix inputs (Maximale aangepaste mix ingangen)	18 mono
Digital Performance (Digitale prestaties)
Supported sample rates (Ondersteunde samplefrequenties)	44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 176.4 kHz, 192 kHz
Microphone Inputs (Microfooningangen)
Frequency Response (Frequentiebereik)	20 Hz – 20 kHz, +/-<0.03 dB; 20 Hz – 35 kHz, +/-<0.15 dB
Dynamic Range (Dynamisch bereik)	118 dB at minimum gain (A-Weighted)
THD+N	-110 dB @ -1 dBFS and 20 dB gain
Noise EIN (Ruis EIN)	-129 dBu (A-Weighted)
Maximum input level (Maximaal ingangsniveau)	18 dBu
Gain Range (Gainbereik)	57 dB
Impedance (Impedantie)	AIR off: 6.2K AIR on: 2.2K
Line Inputs (Lijningangen)
Frequency Response (Frequentiebereik)	20 Hz – 20 kHz, +/-<0.05 dB; 20 Hz – 35 kHz, +/-<0.15 dB
Dynamic Range (Dynamisch bereik)	118 dB at minimum gain (A-Weighted)
THD+N	-100 dB @ -1 dBFS and minimum gain
Maximum input level (Maximaal ingangsniveau)	26 dBu
Gain Range (Gainbereik)	57 dB
Impedance (Impedantie)	66K
Instrument Inputs (Instrumentingangen)
Frequency Response (Frequentiebereik)	20 Hz – 20 kHz, +/-<0.04 dB; 20 Hz – 35 kHz, +/-<0.15 dB
Dynamic Range (Dynamisch bereik)	116 dB (A-Weighted)
THD+N	-96.5 dB @ -1 dBFS and minimum gain
Maximum input level (Maximaal ingangsniveau)	15 dBu
Gain Range (Gainbereik)	57 dB
Impedance (Impedantie)	2.3M
Line and Monitor Outputs (Lijn- en monitoruitgangen)
Frequency Response (Frequentiebereik)	20 Hz – 20 kHz, +/-<0.02 dB; 20 Hz – 35 kHz, +/-<0.02 dB
Dynamic Range Outputs (1-2) (Dynamisch bereik uitgangen (1-2))	124 dB (A-Weighted)
THD+N Outputs (1-2)	-106 dB
Maximum Output Level (0 dBFS) Balanced Line/TRS Outputs (Maximaal uitgangsniveau (0 dBFS) gebalanceerde lijn/TRS uitgangen)	18 dBu
Impedance (Impedantie)	68
Headphone Outputs (Koptelefoonuitgangen)
Frequency Response (Frequentiebereik)	20 Hz – 20 kHz, +/-<0.06 dB; 20 Hz – 35 kHz, +/-<0.07 dB
Dynamic Range (Dynamisch bereik)	118 dB (A-Weighted)
THD+N	-104 dB
Maximum Output Level (Maximaal uitgangsniveau)	16 dBu
Impedance (Impedantie)	5

Fysieke en elektrische eigenschappen

PROBLEEMOPLOSSING

Voor hulp bij het opstarten van uw Clarett+, bezoek: focusrite.com/get-started
Als u vragen heeft of hulp nodig heeft met uw Clarett+, bezoek dan ons Helpcentrum.
Hier kunt u ook contact opnemen met ons ondersteuningsteam: support.focusrite.com

AUTEURSRECHT EN JURIDISCHE MEDEDELINGEN

Focusrite, Clarett en OctoPre zijn geregistreerde handelsmerken van Focusrite Audio Engineering Ltd. in de Verenigde Staten en andere landen.
ADAT is een geregistreerd handelsmerk van inMusic Brands in de VS en andere landen.
iOS, iPhone, iPad en App Store zijn handelsmerken van Apple Inc., geregistreerd in de VS en andere landen en regio's.
USB Type-C^® en USB-C^® zijn geregistreerde handelsmerken van USB Implementers Forum.
Thunderbolt is een handelsmerk van Intel Corporation of haar dochterondernemingen in de VS en/of andere landen.
2021 © Focusrite Audio Engineering Limited. Alle rechten voorbehouden.
