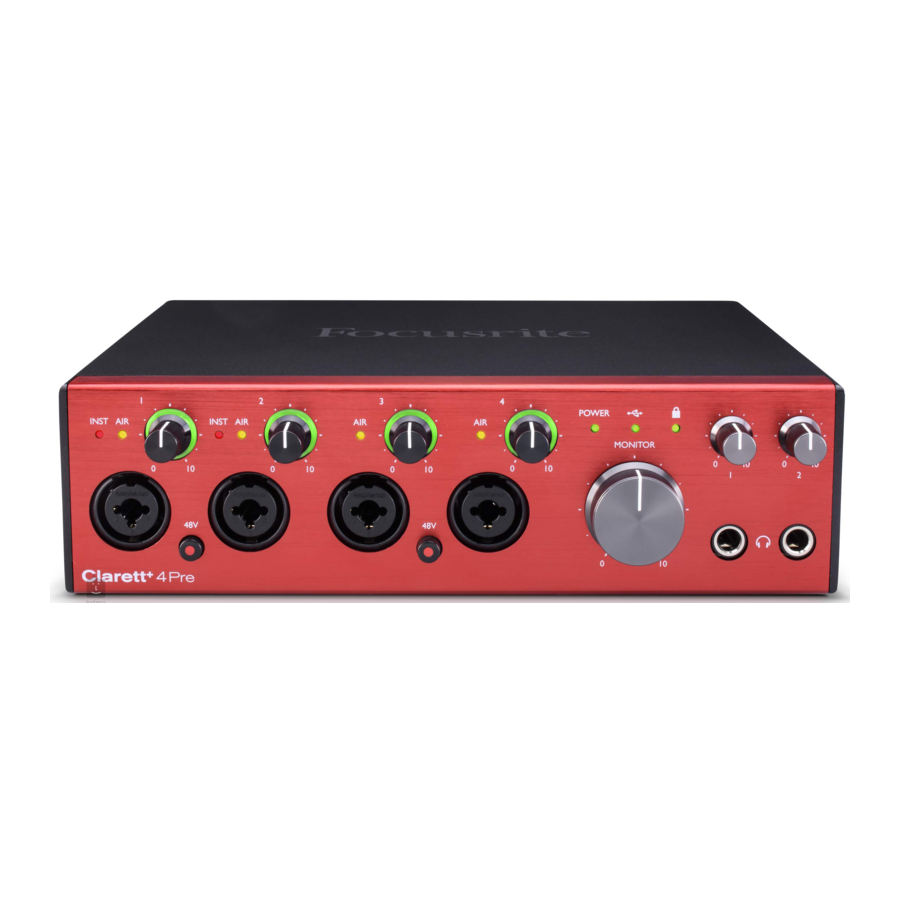

Focusrite Clarett+ 4Pre - Audio Interface Handleiding

OVERZICHT

Overmatige geluidsdrukniveaus van oortelefoons en hoofdtelefoons kunnen gehoorverlies veroorzaken.

Deze apparatuur mag alleen worden aangesloten op USB Type 2.0+ of Thunderbolt 3.0+ poorten.

Introductie

De volledig analoge Air-functie legt uw zang, drums en akoestische instrumenten vast met immense helderheid en met twee JFET-instrumentingangen kunt u direct inpluggen en uw natuurlijke toon behouden.
Deze gebruikershandleiding biedt een gedetailleerde uitleg van de hardware om u te helpen een grondig begrip te krijgen van de operationele functies van het product. We raden u aan de tijd te nemen om de handleiding te lezen, zodat u volledig op de hoogte bent van alle functies die de Clarett+ 4Pre te bieden heeft.

Naast deze gebruikershandleiding hebt u de Focusrite Control Software Guide nodig, die kan worden gedownload van focusrite.com/downloads.
Deze bevat alle details van Focusrite Control, de software-applicatie die speciaal is ontworpen voor gebruik met de Focusrite Clarett+-reeks interfaces.
Als een van beide gebruikershandleidingen niet de informatie bevat die u nodig hebt, ga dan naar support.focusrite.com, waar u artikelen en tutorials kunt vinden die verder gaan dan de reikwijdte van deze gebruikershandleiding. Er is ook een video-tutorial "Getting Started" (Aan de slag) beschikbaar op focusrite.com/get-started/ClarettPlus-4Pre.

Kenmerken

De Clarett+ 4Pre audio-interface heeft vier next-generation, high-performance Clarett+ preamps waarmee u elke nuance kunt horen en heldere en krachtige audio kunt vastleggen met een preamp-ontwerp dat massa's headroom, lage vervorming en weinig ruis biedt. Twee nieuwe en verbeterde extreem krachtige A-D- en D-A-converters creëren strakkere mixen, leveren extreem weinig ruis en een hoog dynamisch bereik en maken nauwkeurigere opnames. Twee levensechte hoofdtelefoonuitgangen inspireren artiesten om elke nuance te horen, en roepen betere vocale prestaties op en twee JFET-instrumentingangen bootsen gitaarversterker-ingangen na om het ware karakter en de natuurlijke toon van gitaren vast te leggen. De Clarett+ 4Pre is ook een MIDI-interface, waardoor uw computer verbinding kan maken met andere MIDI-apparatuur in uw studio.
Clarett+ 4Pre brengt samenwerkers samen, met opties om tot 18 ingangskanalen tegelijkertijd op te nemen. Uitbreidbaar met ADAT, kunt u apparaten aansluiten zoals Clarett+ OctoPre, met acht kanalen digitale uitbreidbaarheid, perfect voor elke fase van uw creatieve reis.
De bijbehorende softwareapplicatie, Focusrite Control, is ontworpen om u in staat te stellen de Clarett+ 4Pre eenvoudig te configureren met signaalrouteringen die geschikt zijn voor de meest voorkomende opnametaken. Voor meer complexe situaties biedt het uitgebreide routing- en monitoringopties, evenals de mogelijkheid om globale hardware-instellingen te regelen, zoals samplefrequentie en synchronisatie. U kunt Focusrite Control downloaden van focusrite.com/downloads.
iPad- en iPhone-gebruikers kunnen bovendien Focusrite iOS Control downloaden van de App Store®. De app communiceert via wifi met Focusrite Control op uw computer en stelt u in staat uw monitormixen en ingangsinstellingen aan te passen vanaf uw iOS-apparaat. Zie de Focusrite Control gebruikershandleiding voor meer informatie.

Inhoud van de doos

Samen met uw Clarett+ 4Pre zou u het volgende moeten hebben:

• Externe 12 V DC netvoedingseenheid (PSU)
• USB-C naar USB-A-kabel
• USB-C naar USB-C-kabel

Focusrite Control is beschikbaar op focusrite.com/downloads. Op Windows installeert Focusrite Control ook de vereiste driver. Mac-gebruikers: Clarett+ 4Pre is class-compliant op Macs, daarom zijn er geen drivers vereist.
Als Clarett+-eigenaar hebt u ook recht op een selectie van software van derden.
Ga naar focusrite.com/included_software/ClarettPlus-4Pre om erachter te komen wat er is inbegrepen.

Systeemvereisten

Bezoek de volgende link voor actuele informatie over computer- en besturingssysteemcompatibiliteit voor alle Clarett+-producten: support.focusrite.com

AAN DE SLAG

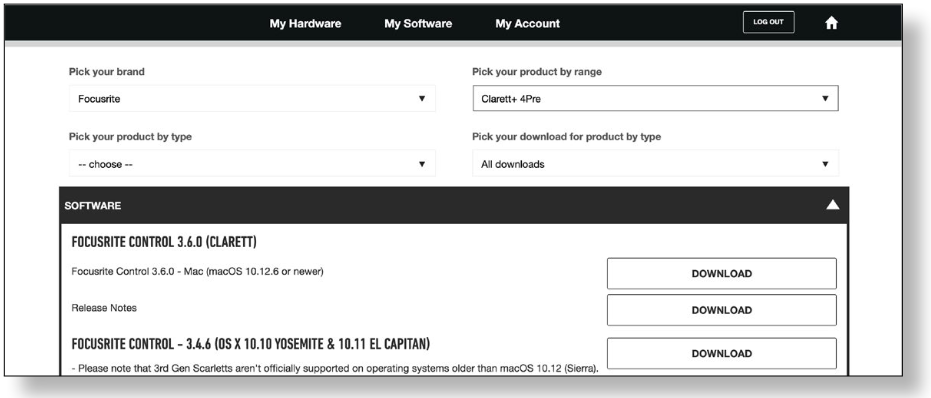

Software-installatie

Focusrite Control en de stuurprogramma's die nodig zijn voor de Clarett+ 4Pre kunnen worden gedownload van de Focusrite-website: focusrite.com/downloads.
Klik op Clarett+ range (Clarett+ reeks) op de pagina Downloads. Hierdoor kom je op een pagina met alle downloads die beschikbaar zijn voor de Clarett+ reeks.
Om de Focusrite Control versie te downloaden die je nodig hebt, klik je op de juiste Download (Downloaden) knop.
Let op: het Windows-stuurprogramma is inbegrepen in de Focusrite Control download. Er is geen extra stuurprogramma nodig voor Macs.

Je Clarett+ 4Pre registreren

Als je problemen ondervindt met de onderstaande stappen, bekijk dan onze videohandleiding hier: focusrite.com/get-started/ClarettPlus-4Pre.

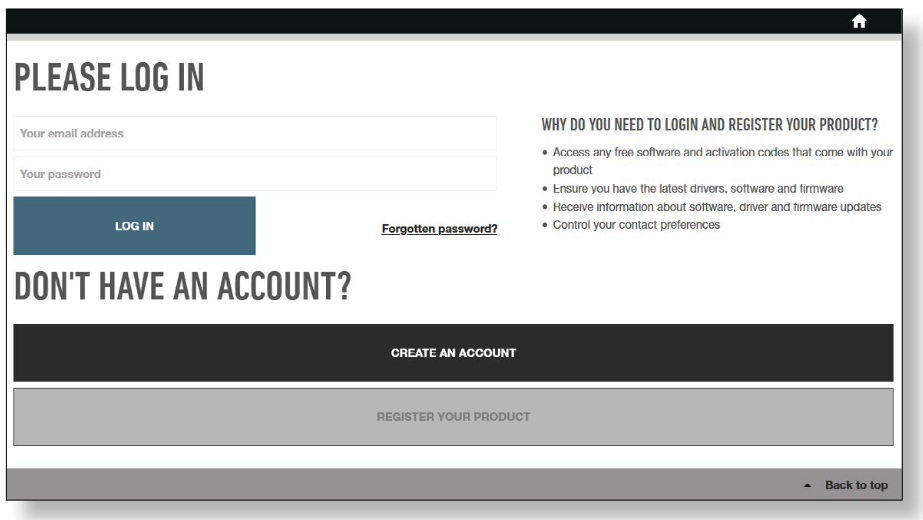

1. Ga naar focusrite.com/register/.


2. Als je nog geen Focusrite/Novation-account hebt, selecteer dan CREATE AN ACCOUNT (EEN ACCOUNT AANMAKEN) en volg de instructies op het scherm.

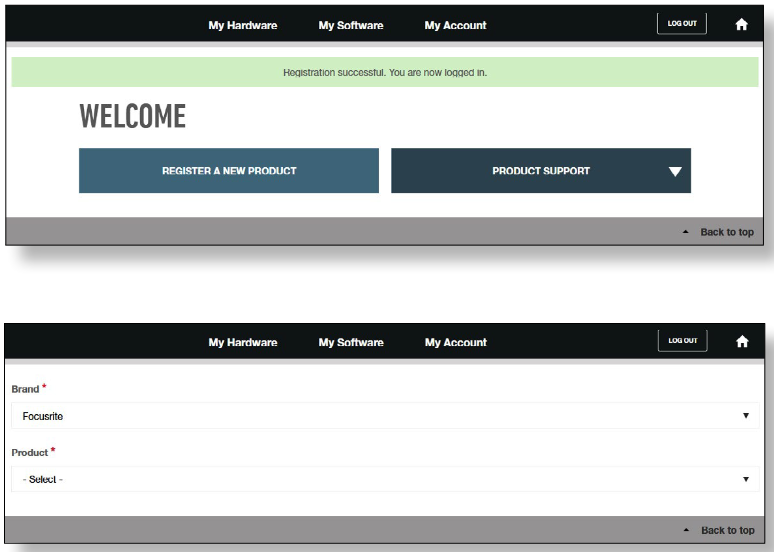

3. Als je wel een account hebt, log dan in en selecteer REGISTER A NEW PRODUCT (EEN NIEUW PRODUCT REGISTREREN):


4. Selecteer je Clarett+ apparaat in de vervolgkeuzelijst Product en voer het serienummer van je apparaat onderaan de pagina in. Je kunt het serienummer vinden aan de onderkant van de Clarett+ 4Pre, en ook op de geschenkverpakking. Klik vervolgens op Set Serial Number (Serienummer instellen).
5. Volg de rest van de instructies op het scherm om de registratie van je apparaat te voltooien.
6. Na de registratie verschijnt je product in je account onder het tabblad My Hardware (Mijn hardware).
7. Alle gebundelde software is te vinden onder het tabblad My Software (Mijn software) in je account.

Hardwarefuncties

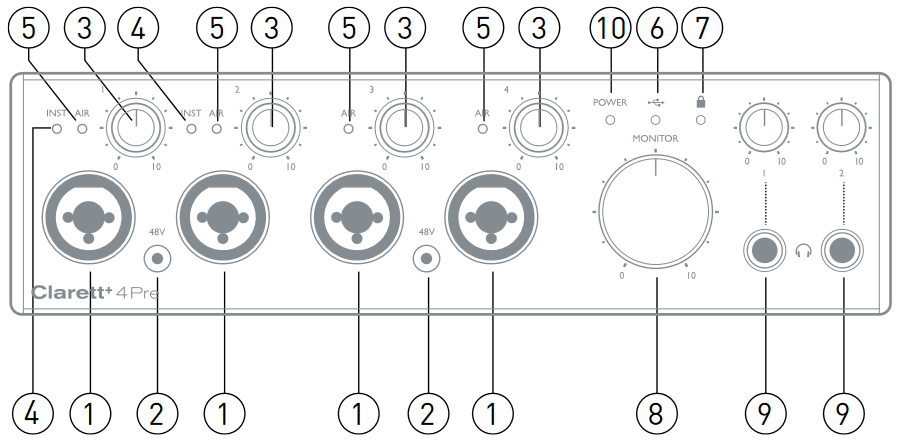

Voorpaneel

Het voorpaneel bevat ingangsversterkingsregelaars en ingangsconnectoren voor microfoon-, lijn- en instrumentsignalen voor beide kanalen, en ook monitoringregelaars.

1. Ingangen 1 tot 4 – Combo XLR-ingangsaansluitingen voor elk kanaal - sluit microfoons aan via XLR-connectoren, of lijnniveausignalen via ¼"-jacks. Instrumenten (bijv. gitaar) kunnen ook worden aangesloten via ¼"-jacks op ingangen 1 en 2. Zowel TRS (gebalanceerde) als TS (ongebalanceerde) jackpluggen kunnen worden gebruikt voor instrumenten of lijnniveausignalen.
2. 48V – twee schakelaars die 48 V fantoomvoeding mogelijk maken bij de XLR-contacten van de combo-connectoren voor respectievelijk microfooningangen 1 & 2 en 3 & 4. Elke schakelaar heeft een rode LED om aan te geven wanneer fantoomvoeding is ingeschakeld. Let op: niet alle microfoons hebben fantoomvoeding nodig. Als je niet zeker weet of je microfoon dit nodig heeft om te werken, lees dan de microfoondocumentatie.
3. Gain 1 tot 4 – vier draaiknoppen: pas de ingangsversterking aan voor signalen bij respectievelijk ingangen 1 tot 4. De versterkingsregelaars hebben LED-'halo's' om het signaalniveau te bevestigen: groen geeft een ingangsniveau van ten minste -42 dBFS aan (d.w.z. 'signaal aanwezig'), de ring wordt vervolgens oranje wanneer het signaalniveau -6 dBFS bereikt, en rood bij 0 dBFS.
4. INST – twee rode LED's die oplichten wanneer de instrumentmodus is geselecteerd voor de jack-ingangen 1 of 2 vanuit de Focusrite Control-software. Wanneer de instrumentmodus is geselecteerd, wordt de lijningang omgezet in een ongebalanceerde ingang met hoge impedantie. Je kunt hier instrumenten aansluiten via een 2-polige (TS) jackplug.
5. AIR – vier gele LED's die oplichten wanneer de AIR-functie is geselecteerd voor elke ingang vanuit Focusrite Control. AIR past de frequentierespons van de ingangstrap aan om klassieke, op transformatoren gebaseerde Focusrite ISA-microfoonvoorversterkers te modelleren.
6. (USB actief) – een groene LED die oplicht wanneer het apparaat een verbinding heeft gemaakt met de computer waarop het is aangesloten.
7. (Locked) – een groene LED die kloksynchronisatie bevestigt, ofwel met de interne klok van de Clarett+ 4Pre of met een externe digitale ingang.
8. MONITOR – hoofdmonitoruitgangsniveau regelaar – deze regelaar regelt normaal gesproken het niveau bij de hoofdmonitoruitgangen op het achterpaneel, maar kan in Focusrite Control worden geconfigureerd om beide paren analoge uitgangen aan te passen.
9. (Headphones) (Koptelefoon) – 1 en 2 – sluit hier een koptelefoon aan. De stereo mixes bij deze uitgangen worden ingesteld in Focusrite Control: Koptelefoon 1 heeft altijd dezelfde mix als lijnuitgangen 3 en 4, terwijl koptelefoon 2 een onafhankelijke mix kan bieden door uitgangen 5 en 6 in de software te gebruiken. Elke koptelefoonuitgang heeft zijn eigen volumeregelaar.
10. POWER (AAN/UIT) – groene LED die bevestigt dat de DC-voeding is aangesloten.

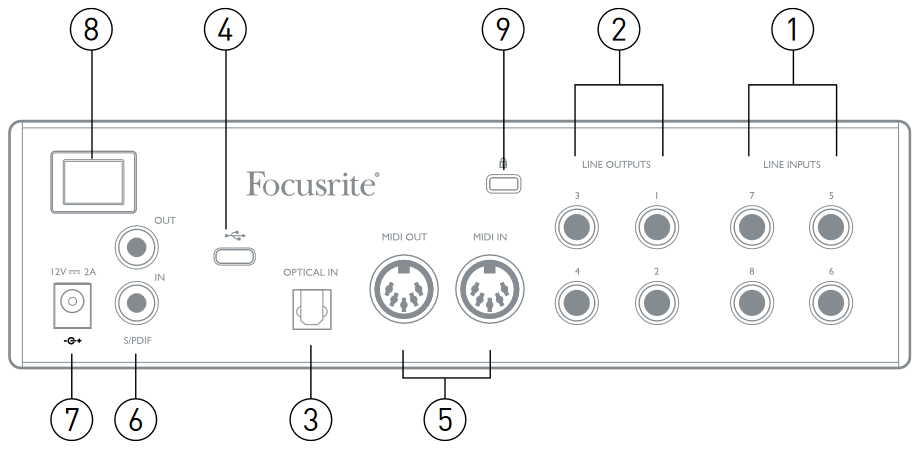

Achterpaneel

1. LINE INPUTS 5 to 8 (LIJNINGANGEN 5 tot 8) – vier gebalanceerde analoge lijningangen voor kanalen 5 tot 8, op ¼" TRS jack aansluitingen. Sluit hier verdere lijnniveausignalen aan met ¼" TRS (gebalanceerde) of TS (ongebalanceerde) jackpluggen
2. LINE OUTPUTS 1 to 4 (LIJNUITGANGEN 1 tot 4) – vier gebalanceerde analoge lijnuitgangen op ¼" jack aansluitingen; gebruik TRS jacks voor een gebalanceerde verbinding of TS jacks voor ongebalanceerd. Lijnuitgangen 1 en 2 worden over het algemeen gebruikt voor het aansturen van de linker en rechter luidsprekers van je monitoringsysteem, terwijl uitgangen 3 en 4 kunnen worden gebruikt voor het aansluiten van extra apparatuur op lijnniveau (bijv. externe FX-processors). Signalen die naar alle uitgangen worden geleid, kunnen worden gedefinieerd in Focusrite Control.
3. OPTICAL INPUT (OPTISCHE INGANG) – een TOSLINK-connector die acht kanalen digitale audio in ADAT-formaat transporteert met een samplefrequentie van 44,1/48 kHz of vier kanalen met 88,2/96 kHz. Deze ingang is uitgeschakeld bij samplefrequenties van 176,4/192 kHz. Deze ingang kan ook een stereo optische S/PDIF-bron accepteren.
4. – USB-C™ connector; connector; sluit de Clarett+ 4Pre aan op je computer met de meegeleverde USB-C naar USB-C of USB-C naar USB-A kabel.
5. MIDI IN and MIDI OUT (MIDI IN en MIDI OUT) – standaard 5-pins DIN-aansluitingen om externe MIDI-apparatuur aan te sluiten. Je kunt MIDI-data verzenden/ontvangen tussen je computer en externe MIDI-apparaten.
6. SPDIF IN and OUT (SPDIF IN en UIT) – twee RCA-aansluitingen die tweekanaals digitale audiosignalen in of uit de Clarett+ 4Pre in S/PDIF-formaat transporteren. Net als alle andere in- en uitgangen kan de routing van S/PDIF-signalen worden aangepast in Focusrite Control. De S/PDIF-ingang verschijnt in Focusrite Control als ingangen 9 en 10 en de S/PDIF-uitgang als uitgangen 7 en 8.
7. Externe DC-voedingingang – voed de Clarett+ 4Pre van stroom via de afzonderlijke meegeleverde AC-adapter (PSU). De PSU is een 12 V DC-eenheid met een vermogen van 2 A.
8. Aan/uit-schakelaar.
9. Kensington-beveiligingsslot – bevestig je Clarett+ 4Pre indien gewenst aan een geschikte structuur.

Je Clarett+ 4Pre aansluiten

De Clarett+ 4Pre moet worden gevoed met de meegeleverde AC-adapter (PSU). Sluit de PSU aan op de voedingsaansluiting op het achterpaneel en schakel het apparaat in met de aan/uit-schakelaar.
De Clarett+ 4Pre heeft een USB-C™ poort (op het achterpaneel). Zodra de software-installatie is voltooid, sluit je de Clarett+ 4Pre aan op je computer met een van de meegeleverde USB-C-kabels.
Schakel het apparaat in met de aan/uit-schakelaar.

Audio-instellingen computer

Wanneer je je Clarett+ 4Pre voor het eerst op je computer aansluit, moet je deze selecteren als audio-invoer-/uitvoerapparaat.

• MacOS: de selectie wordt gemaakt in System Preferences (Systeemvoorkeuren) > Sound (Geluid): selecteer het Focusrite-apparaat op zowel de pagina's Input (Invoer) als Output (Uitvoer).
• Windows: de selectie wordt gemaakt in Control Panel (Configuratiescherm) > Sound (Geluid): klik met de rechtermuisknop op het Focusrite-apparaat en selecteer Set as Default Device (Instellen als standaardapparaat) in de tabbladen Recording (Opname) en Playback (Afspelen).

Als je problemen ondervindt, vind je volledige details over het selecteren van de Clarett+ 4Pre als audioapparaat op focusrite.com/get-started/ClarettPlus-4Pre.
Na de eerste verbinding zou je besturingssysteem de Clarett+ 4Pre automatisch moeten selecteren als het standaard audioapparaat.

Audio-instellingen in je DAW

Na het installeren van de stuurprogramma's en het aansluiten van de hardware kun je de Clarett+ 4Pre met je DAW gaan gebruiken.
Let op: je DAW selecteert de Clarett+ 4Pre mogelijk niet automatisch als het standaard I/O-apparaat. In dit geval moet je het stuurprogramma handmatig selecteren op de pagina Audio Setup* (Audio-instellingen) van je DAW en Clarett+ 8pre selecteren (Mac) of Focusrite USB ASIO (Windows). Raadpleeg de documentatie of Help-bestanden van je DAW als je niet zeker weet waar je de Clarett+ 4Pre als je audioapparaat moet selecteren.
* Typische naam – paginanamen kunnen variëren met DAW

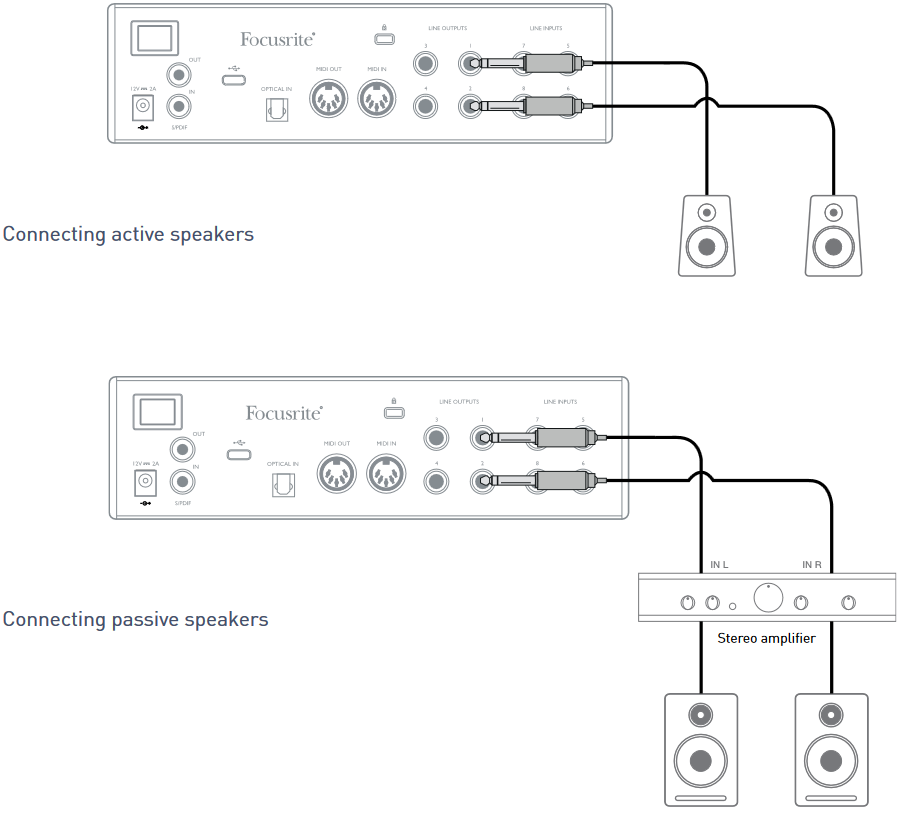

Clarett+ 4Pre aansluiten op luidsprekers

De 1/4" jack LINE OUTPUTS 1 (LIJNUITGANGEN 1) en 2 (2) op het achterpaneel worden normaal gesproken gebruikt om monitorluidsprekers aan te sturen. Zelfaangedreven monitoren hebben interne versterkers en kunnen direct worden aangesloten. Passieve luidsprekers vereisen een aparte stereoversterker; in dit geval moeten de uitgangen worden aangesloten op de ingangen van de versterker.

Professionele eindversterkers hebben over het algemeen gebalanceerde ingangen. Als je versterker of actieve luidsprekers gebalanceerde ingangen hebben, gebruik dan 3-polige (TRS) ¼" jacks om ze aan te sluiten op de Clarett+ 4Pre.
Alle lijnuitgangsconnectoren zijn 3-polige (TRS) ¼" jack aansluitingen en zijn elektronisch gebalanceerd. Typische consumenten (hi-fi) versterkers en kleine actieve monitoren hebben ongebalanceerde ingangen op RCA-aansluitingen.

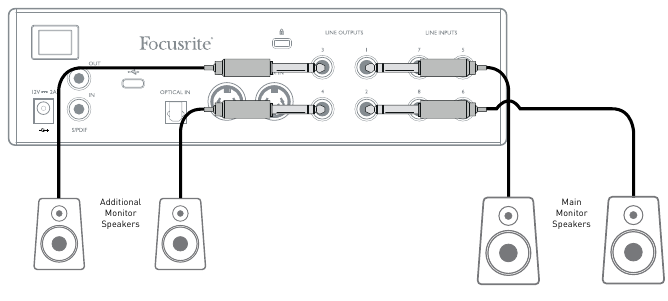

Tijdens het mixen kun je een extra paar luidsprekers (mid-field, near-field, enz.) aansluiten op LIJNUITGANGEN 3 en 4 om je mix op verschillende soorten luidsprekers te controleren. Je kunt Focusrite Control eenvoudig configureren om de mix naar deze uitgangen te leiden, evenals naar uitgangen 1 en 2.


LIJNUITGANGEN 1 en 2 hebben "anti-plop" circuits die je luidsprekers beschermen als de Clarett+ 4Pre wordt ingeschakeld terwijl de luidsprekers (en versterker indien gebruikt) zijn aangesloten en actief zijn.
LIJNUITGANGEN 3 en 4 hebben dit circuit niet. Als je extra luidsprekers gebruikt die op deze uitgangen zijn aangesloten, schakel dan eerst je Clarett+ 4Pre in en schakel vervolgens de luidsprekers of de eindversterker in. Maar wen je eraan om in ieder geval deze algemene regel te volgen - het is een goede audiopraktijk om elk luidsprekersysteem in te schakelen nadat de apparatuur die het voedt is ingeschakeld.

VOORBEELDEN VAN GEBRUIK

De Clarett+ 4Pre is een uitstekende keuze voor veel opname- en monitoringtoepassingen. Enkele typische configuraties worden hieronder weergegeven.

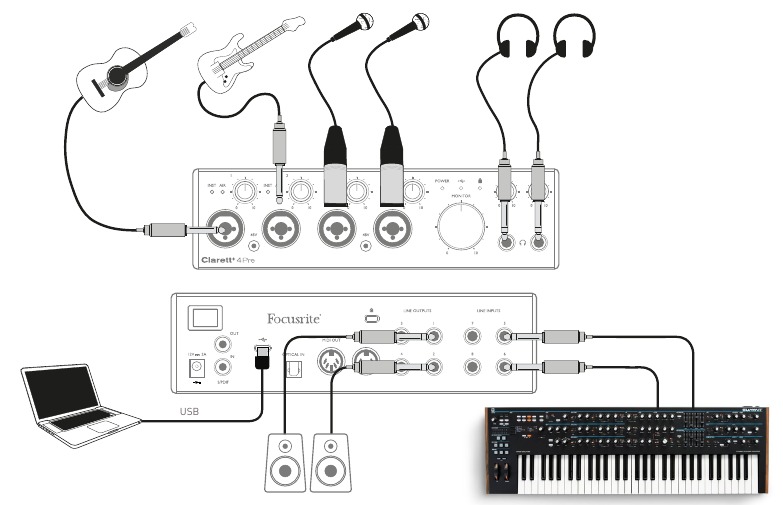

Een kleine band opnemen

Deze opstelling illustreert een typische configuratie voor multitrack-opnamen met DAW-software op je computer.
In dit voorbeeld maken we een live opname van een kleine band, bestaande uit elektro-akoestische gitaar, basgitaar, synth en twee vocalisten.

• Guitars: deze zijn aangesloten op de ingangen op het voorpaneel van de Clarett+ 4Pre. Merk op dat alleen ingangen 1 en 2 kunnen worden geconfigureerd om instrumenten rechtstreeks te accepteren, dus we hebben deze twee ingangen gebruikt voor de twee gitaren. Zorg ervoor dat de instrumentmodus is geselecteerd voor ingangen 1 en 2 vanuit Focusrite Control, en dat de INST LED's branden.
• Mics: Twee microfoons voor zang zijn aangesloten op ingangen 3 en 4; als het condensatormicrofoons zijn, druk dan op de 48V knop om fantoomvoeding in te schakelen.
• Synth: De stereo-lijnuitgang van de synth is aangesloten op LINE INPUTS 5 en 6 op het achterpaneel.

Je kunt de opname desgewenst volgen via hoofdtelefoonuitgang 1, met behulp van Focusrite Control om je monitoringmix in te stellen. Er kan een tweede, andere mix worden gemaakt voor een muzikant en deze kan worden gerouteerd naar hoofdtelefoonuitgang 2.

Een opmerking over latency (vertraging)
Je hebt waarschijnlijk de term "latency" (vertraging) gehoord in verband met digitale audiosystemen. In de hierboven beschreven DAW-opnametoepassing is latency (vertraging) de tijd die je ingangssignalen nodig hebben om je computer en audiosoftware te passeren en terug naar jou. Hoewel het voor de meeste opnamesituaties geen probleem is, kan latency (vertraging) een probleem zijn voor een artiest die wil opnemen terwijl hij zijn ingangssignalen bewaakt. Dit kan het geval zijn als je je buffergrootte moet vergroten, wat nodig kan zijn wanneer je overdubs opneemt op een groot project met veel DAW-tracks, software-instrumenten en FX plug-ins. Veel voorkomende symptomen van een bufferinstelling die te laag is, kunnen glitching-audio (klikken en pops) zijn, of een bijzonder hoge CPU-belasting in je DAW (de meeste DAW's hebben CPU-uitlezingen). Als je dit op een Mac ervaart, kun je de buffergrootte verhogen vanuit de DAW-applicatie zelf, maar op een Windows-pc moet je dit wijzigen via het ASIO ControlPanel, dat meestal toegankelijk is via DAW Setup Preferences *. De Clarett+ 4Pre, in combinatie met Focusrite Control, maakt "low latency monitoring" (monitoring met lage vertraging) mogelijk, wat dit probleem overwint. Je kunt je ingangssignalen rechtstreeks naar de hoofdtelefoon- en lijnuitgangen van de Clarett+ 4Pre routeren. Hierdoor kunnen de muzikanten zichzelf horen met bijna geen latency (vertraging) - d.w.z. effectief in "real time" (realtime) - samen met de computerweergave, zelfs met zeer hoge DAW-buffergroottes. De ingangssignalen naar de computer worden op geen enkele manier beïnvloed door deze instelling. Merk echter op dat eventuele effecten die aan de live instrumenten worden toegevoegd door software plug-ins in dit geval niet in de hoofdtelefoon te horen zijn, hoewel de FX nog steeds aanwezig is op de opname.
* Typische naam – paginanamen kunnen verschillen per DAW

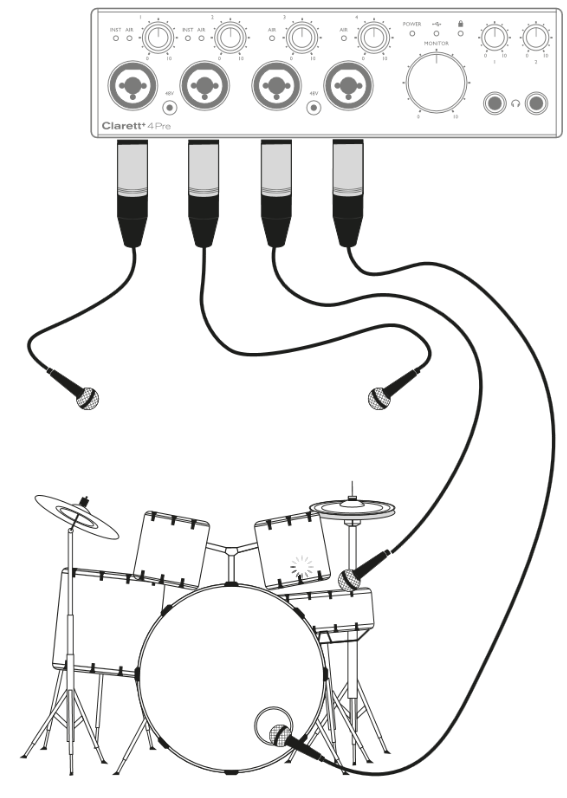

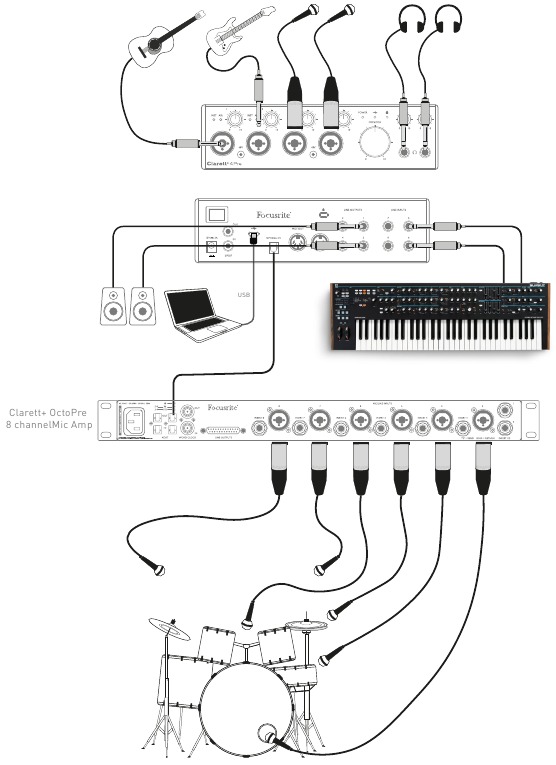

Een drumstel opnemen met (en zonder) de optische verbinding

Naast acht analoge ingangen heeft de Clarett+ 4Pre een ADAT-ingangspoort (OPTICAL IN) die nog eens acht audio-ingangen kan bieden bij een samplefrequentie van 44,1/48 kHz of vier bij 88,2/96 kHz. Het gebruik van een afzonderlijke 8-kanaals microfoonvoorversterker die is uitgerust met een ADAT-uitgang - zoals de Clarett+ OctoPre - biedt een methode om de ingangscapaciteit van de Clarett+ 4Pre uit te breiden. Dit zou bijvoorbeeld het bovenstaande voorbeeld kunnen uitbreiden met een close-miked drumstel, zoals hieronder weergegeven.

De OPTICAL OUT-poort van de Clarett+ OctoPre is verbonden met de OPTICAL IN-poort van de Clarett+ 4Pre met een enkele TOSLINK optische kabel. De twee apparaten moeten worden gesynchroniseerd om ervoor te zorgen dat audio schoon doorloopt, zonder klikken en pops. Om dit te doen in Focusrite Control ga je naar Device Settings (Apparaatinstellingen) en stel je de Clock Source (Klokbron) in op ADAT. Beide apparaten moeten op dezelfde samplefrequentie zijn ingesteld.
Je kunt extra ADAT-ingangen op dezelfde manier routeren als de andere ingangen in Focusrite Control. De ADAT-ingangen kunnen indien nodig deel uitmaken van de hoofdtelefoonmix van elke muzikant.
Als er geen ADAT-uitgeruste microfoonvoorversterker beschikbaar is, wordt hieronder een methode getoond om drums op te nemen met slechts vier microfoons en de Clarett+ 4Pre:

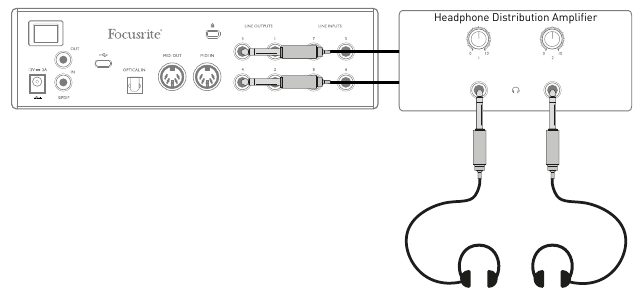

Mixen aanbieden tijdens het opnemen

Tijdens het opnemen horen muzikanten zichzelf vaak het liefst samen met andere spelers, en bij het overdubs horen ze de nummers die al zijn opgenomen.
Met Focusrite Control kun je verschillende mixen definiëren, die elk mono of stereo kunnen zijn, en kunnen worden gerouteerd naar een van de uitgangen van de Clarett+ 4Pre. Dit betekent dat elke muzikant die wordt opgenomen een unieke mix kan hebben. In hun mix kun je alle hardware-ingangen op de Clarett+ 4Pre opnemen en ze combineren met DAW-tracks, zoals click of vooraf opgenomen backingtracks. Zie de Focusrite Control Guide (verkrijgbaar via focusrite.com/downloads) voor details over het configureren van verschillende mixen en het routeren ervan naar de verschillende uitgangen van de Clarett+ 4Pre.
Elk van de twee hoofdtelefoonuitgangen op het voorpaneel biedt in eerste instantie een standaardmix: de mix van hoofdtelefoon 1 is altijd dezelfde stereomix die naar lijnuitgangen 3 en 4 wordt gerouteerd, terwijl hoofdtelefoon 2 een volledig onafhankelijke mix heeft die is bedoeld voor hoofdtelefoonmonitoring. Je kunt de inhoud van beide mixen aanpassen in Focusrite Control. De mix die naar uitgangen 3/4 wordt gestuurd, definieert wat te horen is bij hoofdtelefoonuitgang 1, terwijl de mix die naar uitgangen 5/6 wordt gestuurd, definieert wat te horen is bij hoofdtelefoonuitgang 2.
Een of beide kunnen worden gebruikt voor de mix van een muzikant; elke uitgang kan rechtstreeks een hoofdtelefoon aansturen. Dit is de gemakkelijkste methode en heeft als voordeel dat de mixen stereo zijn. Als je extra hoofdtelefoons moet aansturen, heb je een externe hoofdtelefoonversterker nodig als onderdeel van je set-up:

Vergeet nooit: wanneer je monitormixen uit ingangssignalen haalt, zorg er dan voor dat de DAW-kanalen waarop je opneemt, zijn gedempt, anders horen de muzikanten zichzelf "twee keer", met één signaal hoorbaar vertraagd als een echo.

FOCUSRITE CONTROL - OVERZICHT

Focusrite Control is de software-applicatie die wordt gebruikt met de Clarett+ 4Pre, die kan worden gedownload van focusrite.com/downloads. Een iOS-app waarmee WiFi-bediening van Focusrite Control mogelijk is, is ook beschikbaar in de Apple App Store.
Met Focusrite Control kun je een aangepaste monitormix maken voor elke muzikant en de routering van alle audiosignalen naar de fysieke audio-uitgangen specificeren. Samplefrequentie en klokbronselectie zijn ook beschikbaar via Focusrite Control.
Focusrite Control heeft een eigen, speciale gebruikershandleiding met gedetailleerde bedieningsinstructies voor alle aspecten van de software. Deze kan worden gedownload van focusrite.com/downloads.

CLARETT+ 4PRE TECHNISCHE SPECIFICATIES

Prestatiespecificaties

Waar mogelijk worden specificaties gemeten volgens AES17. Tenzij anders vermeld, zijn alle specificatiemetingen ongefilterd.

Configuratie
Ingangen	18: analoog (8), S/PDIF (2), ADAT (8)
Uitgangen	8: analoog (4), S/PDIF (2), HP2 (2)
Mixer	Volledig toewijsbare 26-in/10-uit mixer
Aangepaste mixen	10 mono
Maximum aantal aangepaste mix-ingangen	18 mono
Digitale Prestaties
Ondersteunde samplefrequenties	44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz & 192 kHz
Microfooningangen
Frequentierespons	20 Hz – 20 kHz, +/-<0,03 dB; 20 Hz – 35 kHz, +/-<0,15 dB
Dynamisch bereik	118 dB bij minimale versterking (A-gewogen)
THD+N	-110 dB @ -1 dBFS en 20 dB versterking
Noise EIN	-129 dBu (A-gewogen)
Maximaal ingangsniveau	18 dBu
Gainbereik	57 dB
Impedantie	AIR uit: 6,2K AIR aan: 2,2K
Lijningangen 1-4 (Variabele versterking)	20 Hz – 20 kHz, +/-<0,05 dB;
Frequentierespons	20 Hz – 20 kHz, +/-<0,05 dB; 20 Hz – 35 kHz, +/-<0,15 dB
Dynamisch bereik	118 dB bij minimale versterking (A-gewogen)
THD+N	-100 dB @ -1 dBFS en minimale versterking
Maximaal ingangsniveau	26 dBu
Gainbereik	57 dB
Impedantie	66K
Lijningangen 5-8 (Vaste versterking)
Frequentierespons	20 Hz – 20 kHz, +/-<0,05 dB; 20 Hz – 35 kHz, +/-<0,15 dB
Dynamisch bereik	118 dB (A-gewogen)
THD+N	-100 dB @ -1 dBFS; -105 dB @ -6 dBFS
Maximaal ingangsniveau	18 dBu
Impedantie	66K
Instrumentingangen
Frequentierespons	20 Hz – 20 kHz, +/-<0,04 dB; 20 Hz – 35 kHz, +/-<0,15 dB
Dynamisch bereik	116 dB (A-gewogen)
THD+N	-96,5 dB @ -1 dBFS en minimale versterking
Maximaal ingangsniveau	15 dBu
Gainbereik	57 dB
Impedantie	2.3M
Lijn- & Monitoruitgangen
Frequentierespons	20 Hz – 20 kHz, +/-<0,02 dB; 20 Hz – 35 kHz, +/-<0,02 dB
Dynamisch bereik	124 dB (A-gewogen)
THD+N	-106 dB
Maximaal uitgangsniveau (0 dBFS)	18 dBu
Impedantie	68
Hoofdtelefoonuitgangen
Frequentierespons	20 Hz – 20 kHz, <0,06 dB; 20 Hz – 35 kHz, <0,07 dB
Dynamisch bereik	118 dB (A-gewogen)
THD+N	-104 dB
Maximaal uitgangsniveau	16 dBu
Impedantie	5

Fysieke en elektrische kenmerken

PROBLEEMOPLOSSING

Voor hulp bij het aan de slag gaan met uw Clarett+, gaat u naar: focusrite.com/get-started
Als u vragen heeft of hulp nodig heeft met uw Clarett+, bezoekt u ons Helpcentrum. Hier kunt u ook contact opnemen met ons ondersteuningsteam:
support.focusrite.com

COPYRIGHT- EN JURIDISCHE KENNISGEVINGEN

Focusrite, Clarett en OctoPre zijn geregistreerde handelsmerken van Focusrite Audio Engineering Ltd. in de Verenigde Staten en andere landen.
ADAT is een geregistreerd handelsmerk van inMusic Brands in de VS en andere landen.
iOS, iPhone, iPad en App Store zijn handelsmerken van Apple Inc., geregistreerd in de VS en andere landen en regio's.
USB Type-C® en USB-C® zijn geregistreerde handelsmerken van USB Implementers Forum.
Thunderbolt is een handelsmerk van Intel Corporation of haar dochterondernemingen in de VS en/of andere landen. 2021 © Focusrite Audio Engineering Limited. Alle rechten voorbehouden.
