OVERZICHT
Overmatige geluidsdruk van oortelefoons en hoofdtelefoons kan gehoorverlies veroorzaken.
Deze apparatuur mag alleen worden aangesloten op Thunderbolt™-poorten.
Introductie
In combinatie met de Focusrite Control-applicatie heb je nu een uiterst veelzijdige en professionele oplossing voor het routeren van audio van hoge kwaliteit van en naar je computeropnamesysteem, met extreem lage latency. Je kunt de Clarett 2Pre ook gebruiken als een "stand-alone" interface op het podium, waardoor je profiteert van de hoogwaardige analoge microfoonvoorversterkers van Focusrite tijdens je live performance.
Deze gebruikershandleiding biedt een gedetailleerde uitleg van de hardware om je te helpen een grondig begrip te krijgen van de operationele functies van het product. We raden je aan de tijd te nemen om de handleiding door te lezen, of je nu nieuw bent in computergebaseerde opnames of een meer ervaren gebruiker, zodat je volledig op de hoogte bent van alle mogelijkheden die de Clarett 2Pre te bieden heeft.
Naast deze gebruikershandleiding heb je de Focusrite Control Software Guide nodig, die je kunt downloaden van focusrite.com/downloads na registratie van je product. Deze bevat volledige details over Focusrite Control, de softwareapplicatie die speciaal is ontworpen voor gebruik met de Focusrite Clarett-reeks interfaces.
Als een van beide gebruikershandleidingen niet de informatie bevat die je nodig hebt, ga dan naar support.focusrite.com, waar je artikelen en tutorials kunt vinden die verder gaan dan de reikwijdte van deze gebruikershandleiding.
Functies
De Clarett 2Pre hardware-interface biedt de mogelijkheid om microfoons, muziekinstrumenten, audio signalen op lijnniveau en digitale audiosignalen aan te sluiten op een computer via de Thunderbolt™-poort van de computer. De signalen op de fysieke ingangen kunnen worden gerouteerd naar je audio-opnamesoftware / digital audio workstation (in deze gebruikershandleiding aangeduid als de "DAW"); evenzo kunnen de uitgangen van de DAW worden geconfigureerd om te verschijnen op de fysieke uitgangen van het apparaat.
Audiobronnen – microfoons, instrumenten, enz., kunnen in je DAW worden opgenomen en vervolgens van daaruit worden afgespeeld via versterkers en luidsprekers, actieve monitoren, hoofdtelefoons, een mixer of andere analoge of digitale audioapparatuur die je wilt gebruiken. Hoewel alle in- en uitgangen op de Clarett 2Pre rechtstreeks van en naar je DAW worden gerouteerd voor opname en weergave, kun je de routing configureren binnen je DAW, of binnen de Focusrite Control-applicatie, om aan je precieze behoeften te voldoen.
De Clarett 2Pre heeft ook connectoren voor het verzenden en ontvangen van MIDI-data; hiermee kun je hem gebruiken als een MIDI-interface tussen je computer en andere MIDI-apparatuur in je systeem.
Een belangrijk kenmerk van de Clarett 2Pre is het nieuwe ontwerp van de analoge voorversterker. Naast hun toonaangevende dynamische bereik en het vermogen om alle gain te leveren die je ooit nodig zult hebben, bevat de circuit nu een opwindende nieuwe AIR-functie. AIR is individueel selecteerbaar op elk kanaal en wijzigt subtiel de frequentierespons van de voorversterker om de impedantie- en resonantiekarakteristieken van Focusrite's klassieke ISA-microfoonvoorversterkers op basis van transformatoren te modelleren. Bij het opnemen met microfoons van goede kwaliteit zul je een verbeterde helderheid en definitie opmerken in het belangrijke midden- tot hoogfrequente bereik, precies waar het het meest nodig is voor zang en vele akoestische instrumenten.
De bijbehorende softwareapplicatie, Focusrite Control, is ontworpen om een minimale hoeveelheid gebruikersinteractie te vereisen, zodat je de Clarett 2Pre gemakkelijk kunt configureren met signaalrouteringen die geschikt zijn voor de meest voorkomende opnametaken. Voor complexere situaties biedt het uitgebreide routerings- en monitoringopties, evenals de mogelijkheid om globale hardware-instellingen te regelen, zoals samplefrequentie en synchronisatie.
Alle ingangen op de Clarett 2Pre worden rechtstreeks naar je DAW-software gerouteerd voor opname, maar Focusrite Control stelt je ook in staat om deze signalen intern binnen het apparaat naar de uitgangen te routeren, zodat je de audiosignalen met ultralage latency kunt monitoren - voordat ze in je DAW aankomen, mocht je dat nodig hebben.
Inhoud van de doos
Samen met je Clarett 2Pre zou je het volgende moeten hebben:
- Externe 12 V DC netvoedingseenheid (PSU)
- Belangrijke informatie, met codes voor toegang tot de volgende online bronnen:
- Focusrite Red 2/Red 3 Plug-in Suite
- Optionele gebundelde software.
Systeemvereisten
Bezoek de volgende link voor actuele informatie over computer- en besturingssysteemcompatibiliteit voor alle Clarett-producten: support.focusrite.com
AAN DE SLAG
Zorg ervoor dat je Focusrite Control installeert voordat je de interface op je computer aansluit.
Software-installatie
Alle software die de Clarett 2Pre nodig heeft, inclusief een aantal krachtige en handige extra's, is beschikbaar om te downloaden van de Focusrite-website (focusrite.com/downloads). De belangrijke informatie die bij je Clarett 2Pre wordt geleverd, bevat validatiecodes als je je Clarett wilt registreren en toegang wilt krijgen tot de optionele gebundelde software.
- Ga met je gebruikelijke browser naar focusrite.com/register/.
- Volg de instructies op het scherm en voer de "Bundle Code" (Bundelcode) in op het formulier wanneer daarom wordt gevraagd. Je bundelcode (Bundle Code) vind je op de belangrijke informatie (Important Information) die bij het apparaat is verpakt.
- Je hebt dan toegang tot de pagina "Mijn producten" ("My Products"), waar de softwareproducten waarop je registratie je recht geeft, kunnen worden gedownload, compleet met activeringscodes waar van toepassing.
- Download en installeer de Clarett 2Pre-drivers. Volg alle instructies op het scherm.
- Wanneer de installatie is voltooid, wordt je gevraagd je computer opnieuw op te starten.
- Sluit de Clarett 2Pre na het opnieuw opstarten met een Thunderbolt-kabel aan op je computer.
- Als je problemen ondervindt bij het opstarten, bekijk dan onze videogids hier - focusrite.com/get-started
Hardwarefuncties

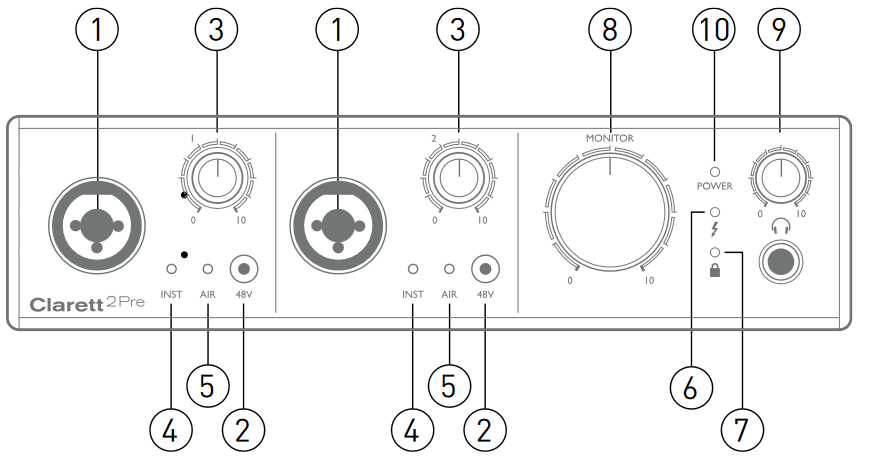

Voorpaneel
Het voorpaneel bevat alle ingangsversterking- en monitoringregelaars, evenals twee van de ingangsconnectoren voor microfoon-, lijn- en instrumentsignalen.
- INPUTS 1 & 2 – "Combo XLR"-ingangen voor elk kanaal - sluit microfoons, instrumenten (bijv. gitaar) of lijnsignalen aan via XLR- of ¼"-aansluitingen, al naargelang het geval. Er kunnen TRS- (gebalanceerde) of TS- (ongebalanceerde) jackpluggen worden gebruikt voor instrumenten of lijnsignalen.
- 48V – twee schakelaars die 48 V fantoomvoeding inschakelen op de XLR-contacten van de combo-connectoren voor microfooningangen 1 en 2 respectievelijk. De schakelaars hebben elk een bijbehorende rode LED die aangeeft dat fantoomvoeding is geselecteerd.
- Gain 1 en 2 – twee draaiknoppen: pas de ingangsversterking aan voor de signalen op ingangen 1 en 2 respectievelijk. De versterkingsregelaars hebben concentrische tweekleurige LED-'halo's' om het signaalniveau te bevestigen: groen geeft een ingangsniveau van ten minste -24 dBFS aan (d.w.z. 'signaal aanwezig'), de ring wordt vervolgens rood wanneer het signaalniveau 0 dBFS bereikt.
- INST – twee rode LED's die oplichten wanneer de INST-modus is geselecteerd voor de jackcontacten van ingangen 1 of 2 vanuit de Focusrite Control-software. Wanneer INST is geselecteerd, worden het versterkingsbereik en de ingangsimpedantie gewijzigd (ten opzichte van LINE), en de ingang wordt ongebalanceerd gemaakt. Dit optimaliseert het voor de directe aansluiting van instrumenten via een 2-polige (TS) jackplug. Wanneer INST is uitgeschakeld, zijn de ingangen geschikt voor de aansluiting van lijnsignalen. Lijnsignalen kunnen zowel in gebalanceerde vorm worden aangesloten via een 3-polige (TRS) jack, of ongebalanceerd, via een 2-polige (TS) jack.
- AIR – twee gele LED's die oplichten wanneer de AIR-functie voor elke ingang is geselecteerd in Focusrite Control. AIR past de frequentierespons van de ingangstrap aan om de klassieke, op transformatoren gebaseerde Focusrite ISA-microfoonvoorversterkers te modelleren.
-
![]()
(Thunderbolt active (Thunderbolt actief)) – een groene LED die oplicht wanneer het apparaat een verbinding heeft gemaakt met de computer waarop het is aangesloten. ![]()
(Locked (Vergrendeld)) – een groene LED die de kloksynchronisatie bevestigt, hetzij met de interne klok van de Clarett 8Pre, hetzij met een externe digitale ingang.- MONITOR – hoofdmonitor uitgangsniveau regelaar – deze regelaar regelt normaal gesproken het niveau van de hoofdmonitoruitgangen op het achterpaneel, maar kan in Focusrite Control worden geconfigureerd om het niveau van een van de vier analoge uitgangen van het apparaat aan te passen.
![]()
(Headphones (Koptelefoon)) – sluit een stereokoptelefoon aan op de ¼" TRS-jackaansluiting onder de regelaar. De hoofdtelefoonuitgang voert altijd de signalen die momenteel naar de analoge uitgangen 3 en 4 (als stereopaar) worden gerouteerd in Focusrite Control.- POWER – groene LED die bevestigt dat er DC-voeding is aangesloten.
(Thunderbolt active (Thunderbolt actief)) – een groene LED die oplicht wanneer het apparaat een verbinding heeft gemaakt met de computer waarop het is aangesloten.
(Locked (Vergrendeld)) – een groene LED die de kloksynchronisatie bevestigt, hetzij met de interne klok van de Clarett 8Pre, hetzij met een externe digitale ingang.
(Headphones (Koptelefoon)) – sluit een stereokoptelefoon aan op de ¼" TRS-jackaansluiting onder de regelaar. De hoofdtelefoonuitgang voert altijd de signalen die momenteel naar de analoge uitgangen 3 en 4 (als stereopaar) worden gerouteerd in Focusrite Control.Achterpaneel

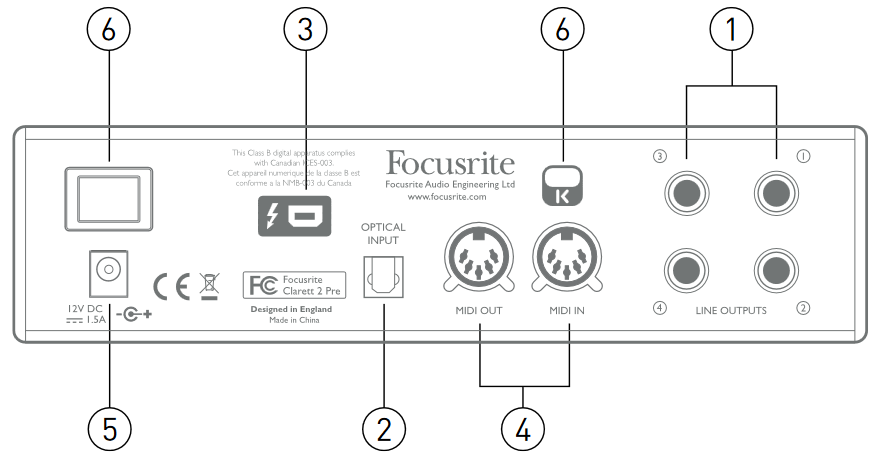

- LINE OUTPUTS 1 tot 4 – vier gebalanceerde analoge lijnuitgangen op ¼"-jackaansluitingen; gebruik TRS-jacks voor een gebalanceerde verbinding of TS-jacks voor ongebalanceerd. Lijnuitgangen 1 en 2 worden over het algemeen gebruikt voor het aansturen van de linker- en rechterluidsprekers van je monitoringsysteem, terwijl uitgangen 3 en 4 kunnen worden gebruikt voor het aansturen van alternatieve luidsprekers (d.w.z. midfield, nearfield, enz.) of voor het verzenden van audio naar externe FX-processors. De signalen die naar alle uitgangen worden gerouteerd, kunnen worden gedefinieerd in Focusrite Control.
- OPTICAL INPUT – een TOSLINK-connector die acht kanalen digitale audio in ADAT-formaat draagt met een samplefrequentie van 44,1/48 kHz, vier kanalen met 88,2/96 kHz of twee kanalen met 176,4/192 kHz. Dit zijn extra ingangen voor de Clarett 2Pre.
![]()
– Thunderbolt™-connector; sluit de Clarett 2Pre aan op je computer met een geschikte Thunderbolt™-kabel.- MIDI IN en MIDI OUT – standaard 5-pins DIN-aansluitingen voor aansluiting van externe MIDI-apparatuur, waardoor MIDI-gegevens van/naar je computer kunnen worden ontvangen en gedistribueerd naar extra MIDI-apparaten.
- Externe DC-voedingsingang – voorzie de Clarett 2Pre van stroom via de afzonderlijke meegeleverde AC-adapter (PSU). De PSU is een 12 V DC-unit met een vermogen van 1,5 A.
- Aan/uit-schakelaar.
- Kensington-beveiligingsslot – zet je Clarett 2Pre desgewenst vast aan een geschikte structuur. Zie kensington.com voor meer informatie over het gebruik van deze functie.
Je Clarett 2Pre aansluiten
Voordat je de Clarett 2Pre op je computer aansluit, moet je de software-installatie voltooien. Dit zorgt ervoor dat de hardware de juiste drivers gebruikt en voorkomt onverwacht gedrag.
De Clarett 2Pre moet worden gevoed met de meegeleverde AC-adapter (PSU). Steek de connector van de PSU in de voedingsaansluiting op het achterpaneel en zet het apparaat aan met de aan/uit-schakelaar.
De Clarett 2Pre heeft een Thunderbolt™-poort (op het achterpaneel). Zodra de software-installatie is voltooid, sluit je de Clarett 2Pre met een Thunderbolt™-kabel aan op je computer.
Audio-instellingen van de computer
Je besturingssysteem zou de Clarett 2Pre automatisch als standaard audioapparaat moeten selecteren. Je kunt controleren of deze selectie correct is gemaakt, als je dat wilt. Details over hoe je dit op verschillende besturingssystemen kunt doen, vind je op focusrite.com/get-started/clarett-2Pre.
Audio-instelling in je DAW
Na het installeren van de drivers en het aansluiten van de hardware, kun je de Clarett 2Pre gaan gebruiken met de DAW van je keuze.
Let op: je DAW selecteert mogelijk niet automatisch de Clarett 2Pre als het standaard I/O-apparaat. In dit geval moet je de driver handmatig selecteren op de Audio Setup*-pagina van je DAW, en de Focusrite Thunderbolt-driver selecteren. Raadpleeg de documentatie (of Help-bestanden) van je DAW als je niet zeker weet waar je de Clarett 2Pre als audioapparaat moet selecteren.
* Typische naam – paginanamen kunnen variëren met DAW

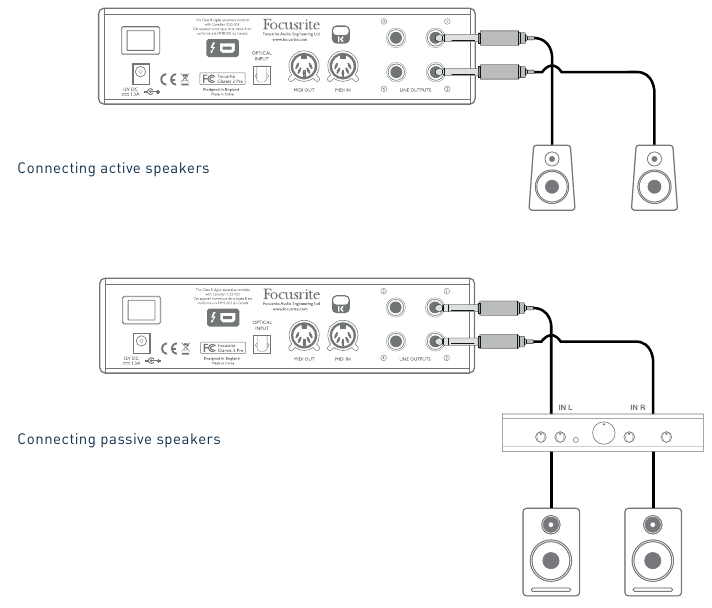

Clarett 2Pre aansluiten op luidsprekers
De 1/4" jack LINE OUTPUTS 1 en 2 op het achterpaneel worden normaal gesproken gebruikt om monitorluidsprekers aan te sturen. Zelf aangedreven monitoren (bijv. typische computerluidsprekers) hebben interne versterkers en kunnen direct worden aangesloten. Passieve luidsprekers vereisen een aparte stereoversterker; in dit geval moeten de uitgangen worden aangesloten op de ingangen van de versterker.
Professionele apparatuur heeft over het algemeen gebalanceerde ingangen. Als je versterker of actieve luidsprekers gebalanceerde ingangen hebben, gebruik dan 3-polige (TRS) 1/4"-jacks om ze op de Clarett 2Pre aan te sluiten.
Alle lijnuitgangsconnectoren zijn 3-polige (TRS) ¼"-jackaansluitingen en zijn elektronisch gebalanceerd. Typische consumentenversterkers (hifi) en kleine actieve monitoren hebben ongebalanceerde ingangen, hetzij op phono (RCA)-aansluitingen, hetzij via een 3,5 mm 3-polige jackplug die bedoeld is voor directe aansluiting op een computer. Gebruik in beide gevallen een geschikte aansluitkabel met jackpluggen aan één uiteinde.

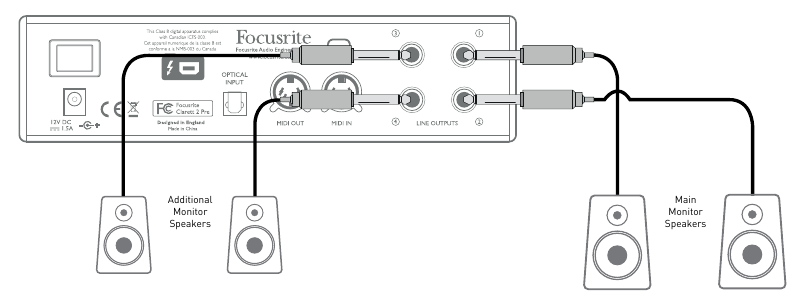

Bij het mixen kun je een extra paar referentiemonitorluidsprekers aansluiten op LINE OUTPUTS 3 en 4 waardoor je je mix op verschillende soorten luidsprekers kunt controleren. Standaard voeren deze uitgangen niet hetzelfde stereosignaal als LINE OUTPUTS 1 en 2. Als je dat wilt, kun je Focusrite Control gebruiken om hetzelfde stereosignaal dat LINE OUTPUTS 1 en 2 voedt naar deze uitgangen te routeren.
LINE OUTPUTS 1 en 2 bevatten "anti-thump"-circuit dat je luidsprekers beschermt als de Clarett 2Pre wordt ingeschakeld terwijl de luidsprekers (en de versterker indien gebruikt) zijn aangesloten en actief zijn.
LINE OUTPUTS 3 en 4 hebben dit circuit niet.
Als je extra luidsprekers gebruikt die op deze uitgangen zijn aangesloten, raden we je aan om eerst je Clarett 2Pre in te schakelen en vervolgens de luidsprekers of de eindversterker in te schakelen. Maar went je in ieder geval aan het volgen van de algemene regel - het is altijd een goede audio-oefening om een luidsprekersysteem van welke aard dan ook in te schakelen nadat je de apparatuur die het voedt hebt ingeschakeld.
Voorbeelden van gebruik
De Clarett 2Pre is een uitstekende keuze voor tal van opname- en monitoringtoepassingen. Hieronder staan enkele typische configuraties.

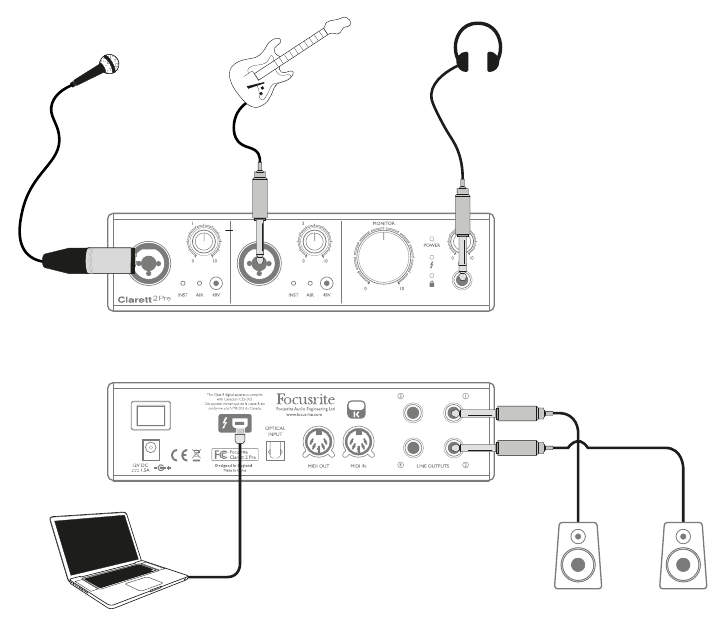

Een soloartiest opnemen
Deze setup illustreert een typische configuratie voor multitrack-opname met DAW-software op je computer.
In dit geval zijn twee bronnen – een microfoon en een gitaar – aangesloten op de ingangen van de Clarett 2Pre. Aangezien de gitaar is aangesloten op ingang 2, zorg je ervoor dat de INST-modus is geselecteerd voor ingang 2 in Focusrite Control, en dat de INST-LED oplicht.
De verbinding met de computer waarop de DAW-software draait, verloopt via een Thunderbolt™-kabel. Deze voert alle ingangs- en uitgangssignalen tussen de DAW en de Clarett 2Pre. Zodra de audio-instellingen correct zijn geconfigureerd in de DAW, is elke ingangsbron beschikbaar voor opname in de DAW.
Een mix van de opgenomen tracks is beschikbaar op lijnuitgangen 1 en 2, zodat je de resultaten op de luidsprekers kunt horen.
De artiest geeft er wellicht de voorkeur aan om een monitormix van zang en instrumenten te horen die is aangepast aan hun specifieke smaak. Met Focusrite Control kun je een aangepaste monitormix voor de artiest definiëren en deze mix kan zowel de huidige ingangssignalen als eerder opgenomen DAW-tracks bevatten.
Je kunt de stereo monitormix van een muzikant naar uitgangen 3 en 4 routeren, en deze is dan beschikbaar op de hoofdtelefoonaansluiting van de Clarett 2Pre. Als je de monitormix naar meer dan één muzikant moet sturen, kun je de lijnuitgangen op het achterpaneel gebruiken om de mix naar een hoofdtelefoonversterker te sturen.
Wanneer je op deze manier monitormixen van ingangssignalen haalt, zorg er dan voor dat de DAW-kanalen die je opneemt gedempt zijn, anders horen de muzikanten zichzelf "twee keer", waarbij één signaal hoorbaar wordt vertraagd als een echo.
Raadpleeg de Focusrite Control-gebruikershandleiding voor meer informatie over het instellen van monitormixen.
Een opmerking over latency (latentie)
Je hebt waarschijnlijk de term "latency" (latentie) horen gebruiken in verband met digitale audiosystemen. In het geval van de hierboven beschreven DAW-opnametoepassing is latency de tijd die het kost voor je ingangssignalen om door je computer en audiosoftware te gaan en terug naar jou.
Latency wordt snel een probleem uit het verleden; de Thunderbolt™-interface die door je Clarett 2Pre wordt gebruikt, is veel sneller dan de USB- of FireWire-interfaces die je wellicht eerder hebt gebruikt. Als gevolg hiervan kun je je opnamen bijna altijd via je DAW monitoren zonder latency op te merken.
Er is een mogelijke uitzondering op deze regel: wanneer je de opnamebuffergrootte op een hoge waarde moet instellen – dit kan nodig zijn wanneer je overdubs opneemt op een bijzonder groot project, met veel DAW-kanalen, inclusief software-instrumenten en FX-plug-ins. Om dit te ondervangen, biedt Focusrite Control je de mogelijkheid om je monitorfeed rechtstreeks van de ingangen van de Clarett 2Pre te halen.

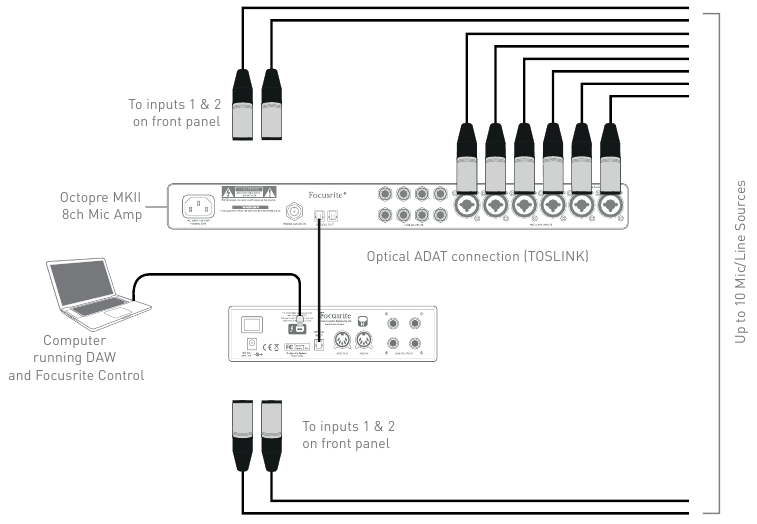

De optische aansluitingen gebruiken
Naast de twee analoge ingangen heeft de Clarett 2Pre een ADAT-ingangspoort (OPTICAL IN) die een extra acht audio-ingangen kan leveren met een samplefrequentie van 44,1/48 kHz, vier met 88,2/96 kHz of twee met 176,4/192 kHz. Het gebruik van een aparte 8-kanaals microfoonvoorversterker die is uitgerust met een ADAT-uitgang – zoals de Focusrite Clarett Octopre– biedt een methode om de ingangscapaciteit van de Clarett 2Pre uit te breiden.
De OPTICAL OUT-poort van de OctoPre is met een enkele optische TOSLINK-kabel aangesloten op de OPTICAL IN-poort van de Clarett 2Pre. Stabiele ADAT-synchronisatie kan worden bereikt door de klokbron van de Clarett 2Pre (in Focusrite Control) in te stellen op het ADAT-formaatsignaal op de OPTICAL IN-poort.
Opmerking: zorg er bij het onderling verbinden van twee digitale apparaten op welke manier dan ook altijd voor dat beide zijn ingesteld op dezelfde samplefrequentie.
De extra ingangen van de optische poort kunnen op dezelfde manier als de andere ingangen worden gerouteerd met behulp van Focusrite Control. De extra ingangen kunnen naar behoefte deel uitmaken van de hoofdtelefoonmix van elke muzikant.

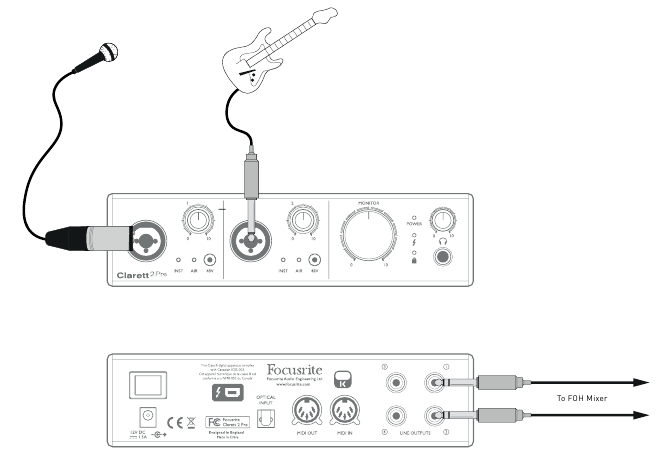

De Clarett 2Pre gebruiken als een on-stage microfoonvoorversterker
De Clarett 2Pre slaat automatisch elke mixconfiguratie die in Focusrite Control is gedefinieerd op in de hardware. Met deze functie kun je het configureren – bijvoorbeeld als een on-stage microfoonvoorversterker voor één of twee microfoons, of voor een microfoon en een gitaar – met behulp van je computer, en vervolgens de configuratie opslaan op het apparaat zelf. Vervolgens kun je de Clarett 2Pre gebruiken als een compacte podiumvoorversterker, met als voordeel de gerenommeerde analoge sonische kwaliteit van Focusrite.
In het bovenstaande voorbeeld zijn een microfoon en een gitaar aangesloten op de ingangen van de Clarett 2Pre; uitgangen 1 en 2 gaan naar het hoofd PA-systeem. Je kunt het volume van de microfoon en de gitaar afzonderlijk regelen vanaf het voorpaneel.
Loopback-opname
Met de Loopback-functie van Focusrite Control kun je andere audiobronnen opnemen vanuit je computer (bijv. de audio-uitgang van een webbrowser). Loopback gebruikt de "virtuele" ingangen van de Clarett, die geen fysieke connectoren hebben op de hardware-interface zelf, maar wel in de DAW kunnen worden geselecteerd als signaalbronnen voor opname.
Door DAW 1 en 2 naar je Loopback-mix in Focusrite Control te routeren, kun je, wanneer je de Loopback-uitgang selecteert als opnamebron op een mono- of stereo-DAW-track, opnemen vanuit een andere softwaretoepassing in je DAW. Houd er rekening mee dat je computer DAW 1 en DAW 2 toewijst als de standaard geluidsuitgangskanalen.
Voor instructies over het gebruik van de Loopback-opnamefunctie raadpleeg je de Focusrite Control Clarett-gebruikershandleiding die beschikbaar is op: focusrite.com/downloads
FOCUSRITE CONTROL - OVERZICHT
Focusrite Control is de softwaretoepassing die wordt gebruikt met de Clarett 2Pre. Hiermee kun je een aangepaste monitormix maken voor elke muzikant en ook de routing specificeren van alle audiosignalen naar de fysieke audio-uitgangen. Alle instellingen voor samplefrequentie, digitale synchronisatie en buffer grootte (alleen Windows) zijn beschikbaar via Focusrite Control.
Opmerking: Focusrite Control wordt ook gebruikt met andere hardware-interfaces in het Focusrite-assortiment. Wanneer je een interface op je computer aansluit en Focusrite Control start, wordt het model van de interface automatisch gedetecteerd en wordt de software geconfigureerd om te voldoen aan het aantal in- en uitgangen en andere functies die beschikbaar zijn op de hardware.
Focusrite Control heeft een eigen, speciale gebruikershandleiding, die gedetailleerde bedieningsinstructies bevat voor alle aspecten van de software. Deze kan worden gedownload van: focusrite/downloads.
CLARETT 2PRE TECHNISCHE SPECIFICATIES
Prestatiespecificaties
| Configuratie | |
| Ingangen | 10: analoog (2), ADAT (8) |
| Uitgangen | 4: analoog |
| Mixer | Volledig toewijsbare 20-in/6-uit mixer |
| Digitale Prestaties | |
| Ondersteunde samplefrequenties | 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 176.4 kHz & 192 kHz |
| Microfoon Ingangen | |
| Frequentiebereik | 20 Hz - 20 kHz +/-0.1 dB |
| Dynamisch bereik | 119 dB (A-gewogen) |
| THD+N | 0.001% |
| Noise EIN | –128 dBu (A-gewogen) |
| Maximaal ingangsniveau | +18 dBu |
| Gain bereik | 57 dB |
| Impedantie | AIR Off: 6.2k Ω - AIR On: 2.2k Ω |
| Lijn Ingangen | |
| Frequentiebereik | 20 Hz - 20 kHz +/-0.1 dB |
| Dynamisch bereik | 118 dB (A-gewogen) |
| THD+N | 0.001% |
| Maximaal ingangsniveau | +26 dBu |
| Gain bereik | +57 dB |
| Impedantie | >50k Ω |
| Instrument Ingangen | |
| Frequentiebereik | 20 Hz - 20 kHz +/-0.1 dB |
| Dynamisch bereik | 116 dB (A-gewogen) |
| THD+N | 0.001% |
| Maximaal ingangsniveau | +14 dBu |
| Gain bereik | +57 dB |
| Impedantie | >2M Ω |
| Lijn en Monitor Uitgangen | |
| Dynamisch bereik (Lijnuitgangen) | 119 dB |
| Dynamisch bereik (Monitoruitgangen) | 118 dB |
| THD+N | 0.0007% |
| Maximaal uitgangsniveau (0 dBFS) | +16 dBu, gebalanceerd |
| Koptelefoon Uitgangen | |
| Dynamisch bereik | 116 dB |
| THD+N | 0.0008% |
| Maximaal uitgangsniveau | +16 dBu |
Fysieke en elektrische kenmerken
| Analoge Ingangen | |
| Connectoren | "Combo XLR" -aansluitingen: Mic/Line/Inst, op het voorpaneel |
| Mic/Line schakeling | Automatisch |
| Line/Instrument schakeling | via Focusrite Control |
| Fantoomvoeding | +48 V schakelaars voor elke ingang |
| Analoge Uitgangen | |
| Hoofduitgangen | 4 x gebalanceerde ¼" TRS-jacks (op het achterpaneel) |
| Stereo koptelefoonuitgang | ¼" TRS-jack op het voorpaneel |
| Hoofdmonitor uitgangsniveau regeling | Op het voorpaneel |
| Koptelefoon niveau regeling | |
| Andere I/O | |
| ADAT I/O | TOSLINK optische connector: 8 kanalen bij 44.1/48 kHz 4 kanalen bij 88.2/96 kHz 2 kanalen bij 176.2/192 kHz Optische S/PDIF-ingang (selecteerbaar tot 96kHz) |
| Data connector (naar Mac) | 1 x Thunderbolt connector |
| MIDI I/O | 2 x 5-pins DIN-aansluitingen |
| Gewicht en Afmetingen | |
| B x D x H | 210 mm x 161 mm x 55 mm / 8.27" x 6.34" x 2.17" |
| Gewicht | 1.36 kg 3.00 lbs |
PROBLEEMOPLOSSING
Voor alle vragen over probleemoplossing, ga naar het Focusrite Help Centre op support.focusrite.com.
COPYRIGHT EN JURIDISCHE KENNISGEVINGEN
Focusrite is een geregistreerd handelsmerk en Clarett 2Pre is een handelsmerk van Focusrite Audio Engineering Limited.
Alle andere handelsmerken en handelsnamen zijn eigendom van hun respectieve eigenaars. 2015 © Focusrite Audio Engineering Limited.
Alle rechten voorbehouden.
