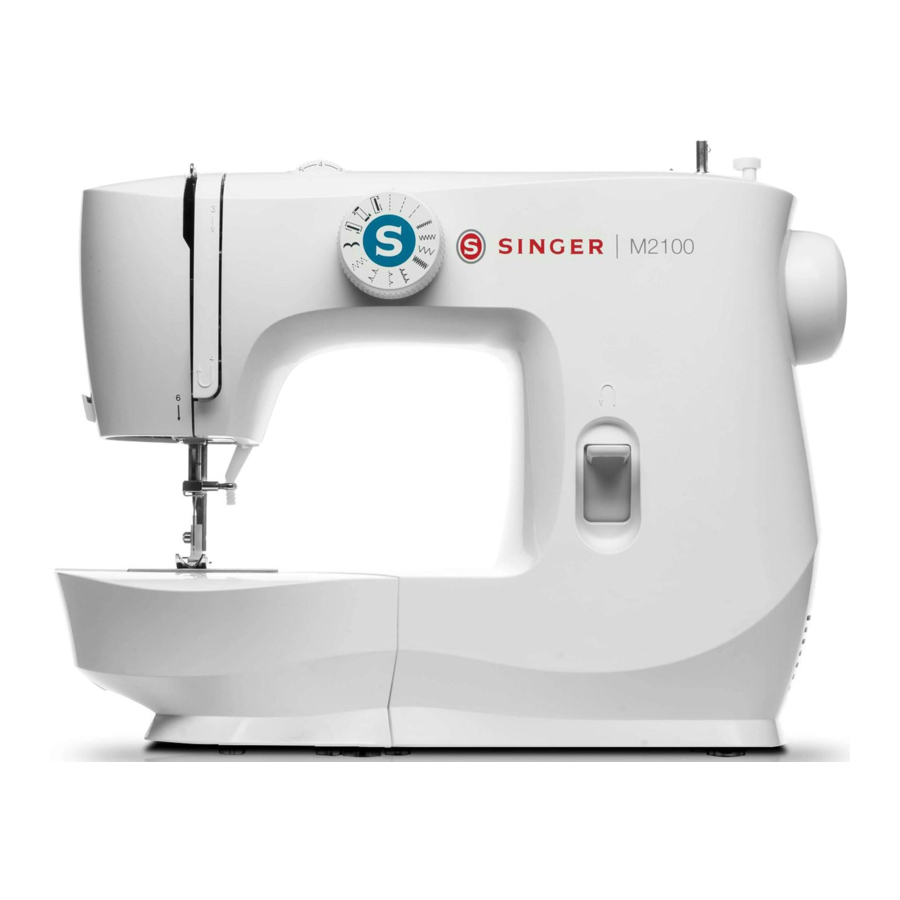

Singer M2100, M2105 handleiding

Machinebasis

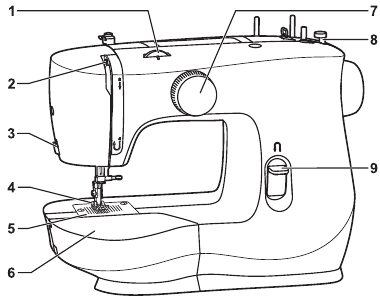

Belangrijkste onderdelen van de machine

1. Draadspanningsknop
2. Draadopnemer
3. Draadmes
4. Persvoet
5. Naaldplaat
6. Verwijderbare verlengtafel/accessoire-opbergruimte
7. Keuzeknop voor patronen
8. Spoelwindstop
9. Hendel voor achteruit naaien

Uitpakken

• Plaats de doos op een stabiele, vlakke ondergrond. Til uw machine uit de doos en verwijder de buitenverpakking.
• Verwijder al het andere verpakkingsmateriaal en de plastic zak.

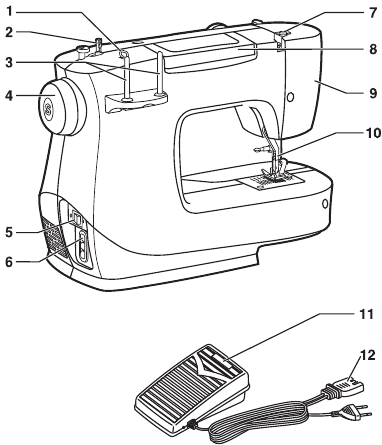

1. Draadgeleider
2. Spoelwinder
3. Klospen
4. Handwiel
5. Aan/uit-schakelaar
6. Hoofdstekker
7. Spoeldraadgeleider
8. Handvat
9. Voorplaat
10. Persvoetlichter
11. Voetpedaal
12. Stroomkabel

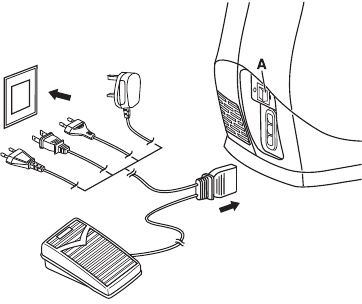

De machine aansluiten op een stroombron

Sluit de machine aan op een stroombron zoals afgebeeld. (1)

1

Dit apparaat is uitgerust met een gepolariseerde stekker die moet worden gebruikt met het juiste gepolariseerde stopcontact. (2)

2

1. Gepolariseerde stekker
2. Geleider die bedoeld is om te worden geaard

Let op:
Haal de stekker uit het stopcontact wanneer de machine niet in gebruik is.

Voetpedaal
Het voetpedaal regelt de naaisnelheid. (3)

3

Let op:
Raadpleeg een gekwalificeerde elektricien als u twijfelt over het aansluiten van de machine op een stroombron.

Naailicht
Druk de hoofdschakelaar (A) op " l " voor stroom en licht.

Voor apparaten met een gepolariseerde stekker (één contact is breder dan de andere). Om het risico op elektrische schokken te verminderen, is deze stekker bedoeld om slechts op één manier in een gepolariseerd stopcontact te passen. Als hij niet volledig in het stopcontact past, draait u de stekker om. Als hij nog steeds niet past, neem dan contact op met een gekwalificeerde elektricien om het juiste stopcontact te installeren. Wijzig de stekker op geen enkele manier.

Persvoetlichter met twee standen

Bij het naaien van meerdere lagen of dikke stoffen, kan de persvoet in een hogere positie worden gebracht voor het eenvoudig positioneren van het werkstuk. (A)

Let op:
Uw SINGER^® machine is afgesteld om het beste stikresultaat te leveren bij normale kamertemperatuur. Extreme warme en koude temperaturen kunnen het naairesultaat beïnvloeden.

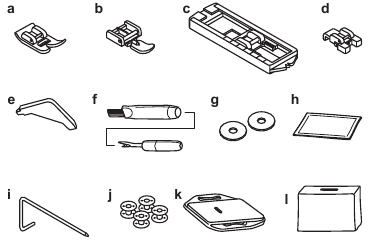

Accessoires

Standaard accessoires

1. Universele voet
2. Ritsvoet
3. Knoopsgatvoet
4. Knoop aanzetvoet
5. L-schroevendraaier
6. Tornmesje/borstel
7. Vilt voor klospen (2x)
8. Pak naalden (3x)
9. Rand-/quiltgeleider
10. SINGER ® Klasse 15 spoelen (4x)
11. Stopplaat
12. Zachte hoes

Optionele accessoires:
Ga voor informatie over extra naaivoeten, hulpstukken en accessoires die mogelijk beschikbaar zijn voor uw machine naar www.singer.com.

De machine inrijgen

De spoel opwinden

• Plaats de draad en de vilten spoelpen (a) op de spoelpen. (1)

• Trek de draad van de spoel door de bovenste draadgeleider. (2)

• Wikkel de draad met de klok mee rond de spanningsschijven van de spoelopwinder. (3)

• Rijg de spoel in zoals afgebeeld en plaats deze op de as. (4)

• Duw de spoelas naar rechts. (5)

• Houd het draaduiteinde vast. (6)

• Trap op het voetpedaal. (7)

• Laat het pedaal los na een paar slagen. Laat de draad los en knip deze zo dicht mogelijk bij de spoel af. Druk nogmaals op het pedaal. Zodra de spoel vol is, draait deze langzaam. Laat het pedaal los en knip de draad af. (8)

• Duw de spoelas naar links (9) en verwijder deze.


Let op:
Wanneer de spoelopwindas in de "spoelopwindstand" staat, zal de machine niet naaien en zal het handwiel niet draaien. Om te beginnen met naaien, duwt u de spoelopwindas naar links (naaistand).

De spoel plaatsen

Bij het plaatsen of verwijderen van de spoel moet de naald volledig omhoog staan.

• Open het scharnierende deksel. (1)

• Trek aan het lipje van de spoelhouder (a) en verwijder de spoelhouder. (2)

• Houd de spoelhouder met één hand vast. Plaats de spoel zo dat de draad met de klok mee loopt (pijl). (3)

• Trek de draad door de gleuf en onder de vinger. Laat een draad van 15 cm over. (4)

• Houd de spoelhouder vast aan de scharnierende grendel. (5)

• Plaats deze in de grijper. (6)

  6

Let op:
Zet de aan/uit-schakelaar op uit ("O") voordat u de spoel plaatst of verwijdert.

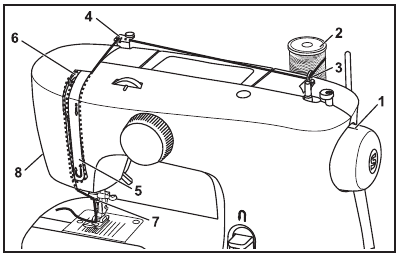

De bovendraad inrijgen

Dit is een eenvoudige handeling, maar het is belangrijk om deze correct uit te voeren, omdat anders verschillende naaiproblemen kunnen ontstaan.

• Zet de naald in de hoogste stand door het handwiel naar u toe te draaien (tegen de klok in) zodat de markering op het handwiel recht omhoog wijst. Til de naaivoet op om de spanningsschijven los te maken. (1)

• Plaats de draad en de vilten spoelpen (a) op de spoelpen. (2)

  Opmerking: Voor de veiligheid wordt ten zeerste aangeraden om de stroom uit te schakelen voordat u de draad inrijgt.
• Trek de draad van de spoel door de bovenste draadgeleider. (3)

• Leid de draad rond de draadgeleider zoals afgebeeld. (4)

• Draai de draad door de spanningsmodule door de draad naar beneden door het rechterkanaal en omhoog door het linkerkanaal te leiden. (5) Tijdens dit proces is het handig om de draad tussen de spoel en de draadgeleider vast te houden.

• Haal bovenaan deze beweging de draad van rechts naar links door het gleufgat van de draadopnemer en vervolgens weer omlaag. (6)

• Haal de draad nu achter de dunne draadklemgeleider (7) door en vervolgens naar beneden naar de naald, die van voren naar achteren moet worden ingeregen.

• Trek ongeveer 15-20 cm draad naar achteren voorbij het naaldoog. Knip de draad op lengte af met de ingebouwde draadknipmes. (8)

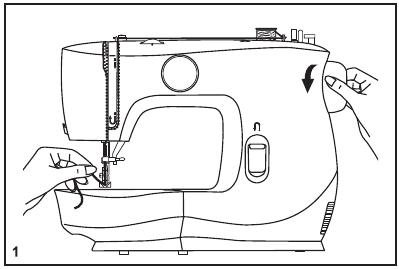

De spoeldraad omhoog halen

Houd de bovendraad met de linkerhand vast. (1)

Draai het handwiel naar u toe (tegen de klok in) en laat de naald zakken en weer omhoog komen.

Opmerking:
Als het moeilijk is om de spoeldraad omhoog te halen, controleer dan of de draad niet vastzit achter het scharnierende deksel of de verwijderbare verlengtafel.

Trek voorzichtig aan de bovendraad om de spoeldraad door het naaldplaatgat omhoog te halen. (2)

Leg beide draden naar achteren onder de naaivoet. (3)

Draadspanning

Bovendraadspanning
Basisinstelling draadspanning: "4".

Om de spanning te verhogen, draait u de knop naar het volgende hogere nummer.
Om de spanning te verlagen, draait u de knop naar het volgende lagere nummer.

1. Normale draadspanning voor het naaien van rechte steken.

2. Draadspanning te los voor het naaien van rechte steken. Draai de knop naar een hoger nummer.

3. Draadspanning te strak voor het naaien van rechte steken. Draai de knop naar een lager nummer.

4. Normale draadspanning voor zigzag- en decoratief naaien. De juiste draadspanning is wanneer een kleine hoeveelheid van de bovendraad aan de onderkant van de stof verschijnt.


Onderdraadspanning
De spoelspanning is in de fabriek correct ingesteld, dus u hoeft deze niet aan te passen.

Let op:

• Een juiste instelling van de spanning is belangrijk voor goed naaien.
• Er is geen enkele spanningsinstelling die geschikt is voor alle steekfuncties, draden of stoffen.
• Een evenwichtige spanning (identieke steken aan zowel de boven- als onderkant) is meestal alleen wenselijk voor het naaien van rechte steken.
• 90% van al het naaien zal tussen "3" en "5" liggen.
• Voor zigzag- en decoratieve naaimachinefuncties moet de draadspanning over het algemeen lager zijn dan voor het naaien van rechte steken.
• Voor al het decoratieve naaien krijgt u altijd een mooiere steek en minder stofophoping wanneer de bovendraad aan de onderkant van uw stof verschijnt.

Naaien

Hoe u uw patroon kiest

Om een steek te selecteren, draait u gewoon aan de patroonkeuzeknop. De patroonkeuzeknop kan in beide richtingen worden gedraaid.

1. Patroonkeuzeknop
2. Achteruitnaaihendel

Voor een rechte steek selecteert u patroon "" met de patroonkeuzeknop.
Voor een zigzagsteek selecteert u patroon " " met de patroonkeuzeknop.

Rechte steek naaien

Om te beginnen met naaien, stelt u de machine in op een rechte steek. (1)

1

Plaats de stof onder de naaivoet met de stofkant op één lijn met de gewenste naadgeleidingslijn op de naaldplaat. (2)

Laat de naaivoetomhoogbrenger zakken en stap vervolgens op de voetbediening om te beginnen met naaien. (3)

Achteruit naaien

Om het begin en het einde van een naad vast te zetten, drukt u de achteruitnaaihendel (A) omlaag. Naai een paar achterwaartse steken.
Laat de hendel los en de machine naait weer vooruit. (1)

Het werk verwijderen

Draai het handwiel naar u toe (tegen de klok in) om de draadopnemer in de hoogste positie te brengen en de naald begint te zakken, til de naaivoet omhoog en verwijder het werk achter de naald en naaivoet. (2)

De draad afsnijden

Trek de draden onder en achter de naaivoet. Leid de draden naar de zijkant van de voorplaat en in de draadafsnijder (B). Trek de draden naar beneden om te snijden. (3)

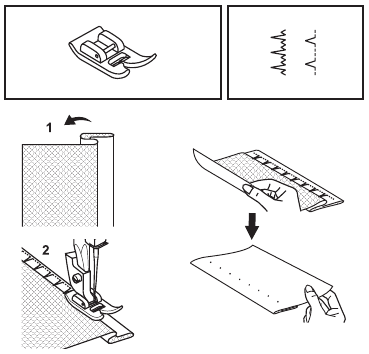

Blinde zoom

Voor zomen aan gordijnen, broeken, rokken, enz.

Blinde zoom voor stretchstoffen.

Blinde zoom voor stevige stoffen.

Opmerking:
Het vergt oefening om blinde zomen te naaien. Maak altijd eerst een naaiproef.

Blinde zoom:
Vouw de zoom tot de gewenste breedte en pers. Vouw terug (zoals weergegeven in Afb. 1) tegen de goede kant van de stof met de bovenrand van de zoom die ongeveer 7 mm uitsteekt. (1/4") naar de goede kant van de gevouwen stof.

Begin langzaam te naaien op de vouw en zorg ervoor dat de naald de gevouwen bovenkant licht raakt om een of twee stofdraden op te vangen. (2)
Vouw de stof open wanneer de zoom klaar is en pers.

Opmerking:
Om het blinde zoomen nog gemakkelijker te maken, gebruikt u een blindezoomvoet, verkrijgbaar bij uw SINGER^®-verkoper.

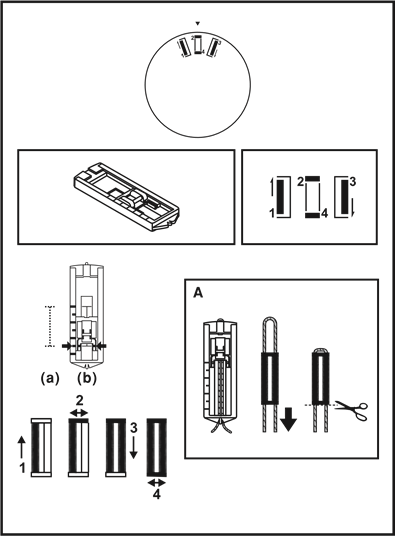

Knoopgaten

Voorbereiden

1. Verwijder de universele voet en bevestig de knoopsgatvoet.
2. Meet de diameter en dikte van de knoop en voeg 0,3 cm (1/8") toe voor de grendel om de juiste knoopsgatlengte te verkrijgen; markeer de knoopsgatlengte op de stof (a).
3. Plaats de stof onder de voet, zodat de markering op de knoopsgatvoet overeenkomt met de beginmarkering op de stof. Laat de voet zakken, zodat de knoopsgatcenterlijn die op de stof is gemarkeerd, overeenkomt met het midden van de knoopsgatvoet (b).

Opmerking:
De dichtheid varieert afhankelijk van de stof.
Test altijd een knoopsgat op de stof die u gebruikt om het knoopsgat te naaien.

Volg de 4-stapsvolgorde en verander van de ene stap naar de andere met de patroonkeuzeknop. Wanneer u van stap naar stap gaat door het knoopsgatproces, moet u ervoor zorgen dat de naald omhoog staat voordat u de patroonkeuzeknop naar de volgende stap draait. Pas op dat u niet te veel steken in de stappen 2 en 4 naait. Gebruik een tornmesje en snijd het knoopsgat open van beide uiteinden naar het midden.

Tips:

• Het licht verminderen van de bovenste draadspanning zal betere resultaten opleveren.
• Gebruik een stabilisator voor fijne of rekbare stoffen.
• Het is raadzaam om zware draad of koord te gebruiken voor stretch- of gebreide stoffen. De zigzag moet over de zware draad of koord naaien. (A)

Knoppen aannaaien

Installeer de stoplaat. (1)

Vervang de universele voet door de knopaaivoet. (2)

Plaats het werk onder de voet.
Plaats de knoop in de gewenste positie en laat de voet zakken.

Stel de patroonkeuzeknop in op het tweede zigzagpatroon (zoals weergegeven), dat overeen moet komen met de afstand tussen de twee gaten van de knoop. Draai het handwiel naar u toe om te controleren of de naald in het rechter- en linkergat van de knoop gaat zonder de knoop te raken. Naai de knoop langzaam vast met ongeveer 10 steken. (3)

Breng de draadeinden naar de achterkant van het werk en knoop ze handmatig af.

Als een schacht nodig is, plaatst u een stopnaald bovenop de knoop en naait u. (4)

Voor knopen met 4 gaten, naait u eerst door de voorste twee gaten, duwt u het werk naar voren en naait u vervolgens door de achterste twee gaten.

Ritsen en biezen

Stel de machine in zoals afgebeeld.
Vervang de voet door de ritsvoet.

De ritsvoet kan rechts of links worden bevestigd, afhankelijk van welke kant van de voet u gaat naaien. (1)

Om langs het ritslipje te naaien, laat u de naald in de stof zakken, tilt u de naaivoet op en duwt u het ritslipje achter de naaivoet. Laat de voet zakken en naai verder.

Het is ook mogelijk om een stuk koord in een biasstrook te naaien om een "welt" of bies te vormen. (2)

Vrij bewegen stoppen, stippelen

* De stop-/borduurgvoet is een optioneel accessoire dat niet bij uw machine is inbegrepen. (1)

Stoppen:
Installeer de stoplaat. (2)

Verwijder de naaivoetschacht. (3)

Bevestig de stop-/borduurgvoet aan de naaivoetstang. De hendel (a) moet zich achter de naaldklem (b) bevinden. Druk de stop-/borduurgvoet stevig van achteren aan met uw wijsvinger en draai de schroef (c) vast. (4) Voor het stoppen, naait u eerst rond de rand van het gat (om de draden vast te zetten). (5)

Eerste rij: Werk altijd van links naar rechts. Draai het werk 90 graden en naai over de vorige steek. Een stopring wordt aanbevolen voor gemakkelijker naaien en betere resultaten.

Opmerking:
Vrij bewegen stoppen wordt uitgevoerd zonder het interne transportsysteem van de naaimachine. De beweging van de stof wordt geregeld door de bediener. Het is noodzakelijk om de naaisnelheid en de beweging van de stof te coördineren.

Stippelen:
Stel de machine in op een rechte steek. Het gebruik van de optionele stop-/borduurgvoet helpt u bij het naaien in een kronkelende beweging om kleine gebogen lijnen te creëren om lagen stof en batting samen te houden.

Algemene informatie

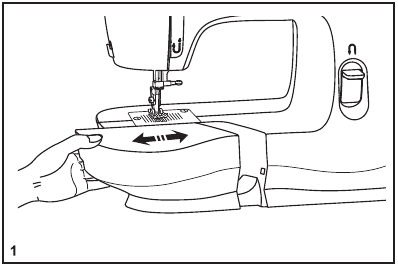

De verwijderbare verlengtafel installeren

Houd de verwijderbare verlengtafel horizontaal en duw deze in de richting van de pijl. (1)

Om de verlengtafel te verwijderen, trekt u deze naar links.

De binnenkant van de verwijderbare verlengtafel kan worden gebruikt als accessoiredoos.
Om te openen, klapt u het deksel naar beneden zoals weergegeven. (2)

2

De naaivoet verwisselen

De naaivoet verwijderen
Duw de naaivoet (e) om deze los te maken van de uitsparing (c). (1)

De naaivoet bevestigen
Plaats de pin (d) van de naaivoet (e) in de uitsparing (c) van de naaivoethouder. (2)

De naaivoetschacht verwijderen en bevestigen Til de naaivoetstang (a) op met de naaivoetlichter.
Verwijder en bevestig de naaivoetschacht (b) zoals afgebeeld. (3)

De rand-/quiltgeleider bevestigen
Bevestig de rand-/quiltgeleider (f) in de sleuf zoals afgebeeld.
Pas indien nodig aan voor zomen, plooien, quilten, enz. (4)

Let op:
Zet de aan/uit-schakelaar op uit ("O") bij het uitvoeren van een van de bovenstaande handelingen!

Naald-/stof-/draadtabel

GIDS VOOR DE KEUZE VAN NAALD, STOF EN DRAAD

Stem de naaldgrootte af op de draaddikte en het gewicht van de stof.

NAALD, STOFSELECTIE

Opmerking:

1. Gebruik voor de beste naairesultaten altijd originele SINGER^®-naalden.
2. Vervang de naald regelmatig (ongeveer om de andere kledingstuk) en/of bij de eerste draadbreuk of overgeslagen steken.

Stopplaat

Voor bepaalde soorten werk (bijv. stoppen of borduren uit de vrije hand) moet de stopplaat worden gebruikt.

Plaats de stopplaat zoals afgebeeld.

Verwijder de stopplaat voor normaal naaien.

Voor naaien met vrije beweging wordt aanbevolen om een stop-/borduervoet te gebruiken, die als optioneel accessoire verkrijgbaar is bij geautoriseerde SINGER^®-verkooppunten.

Onderhoud en probleemoplossing

De naald inbrengen

Vervang de naald regelmatig, vooral als deze tekenen van slijtage vertoont en problemen veroorzaakt. Gebruik voor de beste naairesultaten altijd naalden van het merk SINGER^®.

Plaats de naald als volgt, zoals afgebeeld:

1. Maak de naaldklem los en draai deze weer vast nadat u de nieuwe naald hebt geplaatst. (1)

2. De platte kant van de schacht moet naar achteren wijzen.
   C/D. Steek de naald zo ver mogelijk omhoog.

Let op:
Zet de aan/uit-schakelaar op uit ("O") voordat u de naald inbrengt of verwijdert.

Naalden moeten in perfecte staat zijn. (2)

Problemen kunnen optreden met:

1. Gebogen naalden
2. Beschadigde punten
3. Stompe naalden

Onderhoud

Let op:
Koppel de machine los van de stroomvoorziening door de stekker uit het stopcontact te halen. Bij het reinigen van de machine moet deze altijd losgekoppeld zijn van de stroomvoorziening.

De naaldenplaat verwijderen:
Draai het handwiel totdat de naald volledig omhoog staat. Open het scharnierende voorpaneel en schroef de naaldenplaatschroeven los met de schroevendraaier. (1)

De transporteur reinigen:
Gebruik de meegeleverde borstel om het hele gebied te reinigen. (2)

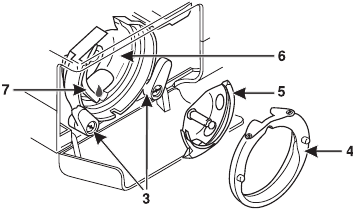

De grijper reinigen en smeren:

Verwijder de spoelhuis. Klik de twee grijper-vasthoudarmen (3) naar buiten. Verwijder de grijperbaan afdekking (4) en de grijper (5) en reinig deze met een zachte doek. Smeer op het punt (6) (1-2 druppels) met naaimachineolie. Draai het handwiel totdat de grijperbaan (7) zich in de linkerpositie bevindt. Plaats de grijper (5) terug. Plaats de grijperbaan afdekking terug en klik de twee grijper-vasthoudarmen terug. Plaats het spoelhuis en de spoel terug en plaats de naaldenplaat terug.

Stofpluisjes en draden moeten regelmatig worden verwijderd. Uw machine moet regelmatig worden onderhouden in een van onze servicecentra.

Gids voor probleemoplossing

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Bij het gebruik van een elektrisch apparaat moeten altijd elementaire veiligheidsmaatregelen worden genomen, waaronder de volgende:
Lees alle instructies voordat u deze huishoudelijke naaimachine gebruikt. Bewaar de instructies op een geschikte plaats in de buurt van de machine. Zorg ervoor dat u ze overhandigt als de machine aan een derde partij wordt gegeven.

Om het risico op elektrische schokken te verminderen:

• Een naaimachine mag nooit onbeheerd achtergelaten worden wanneer deze is aangesloten. Het stopcontact waarop de machine is aangesloten, moet gemakkelijk toegankelijk zijn. Haal deze naaimachine altijd direct na gebruik en vóór het reinigen, verwijderen van deksels, smeren of het uitvoeren van andere gebruikersserviceaanpassingen die in de handleiding worden genoemd, uit het stopcontact.

Om het risico op brandwonden, brand, elektrische schokken of letsel aan personen te verminderen:

• Niet als speelgoed gebruiken. Nauwlettend toezicht is noodzakelijk wanneer deze naaimachine wordt gebruikt door of in de buurt van kinderen.
• Gebruik deze naaimachine alleen voor het beoogde gebruik zoals beschreven in deze handleiding. Gebruik alleen hulpstukken die door de fabrikant worden aanbevolen, zoals vermeld in deze handleiding.
• Gebruik deze naaimachine nooit als deze een beschadigd snoer of stekker heeft, als hij niet goed werkt, als hij is gevallen of beschadigd, of in water is gevallen. Breng de naaimachine terug naar de dichtstbijzijnde erkende dealer of servicecentrum voor onderzoek, reparatie, elektrische of mechanische afstelling.
• Gebruik de naaimachine nooit met geblokkeerde luchtopeningen. Houd de ventilatieopeningen van de naaimachine en de voetbediening vrij van ophoping van pluisjes, stof en losse stof.
• Houd vingers uit de buurt van alle bewegende onderdelen. Speciale zorg is vereist rond de naaimachinenaald.
• Gebruik altijd de juiste naaldplaat. De verkeerde plaat kan ervoor zorgen dat de naald breekt.
• Gebruik geen verbogen naalden.
• Trek of duw niet aan de stof tijdens het stikken. Het kan de naald afbuigen, waardoor deze kan breken.
• Draag een veiligheidsbril.
• Schakel de naaimachine uit ("0") wanneer u aanpassingen maakt in het naaldgebied, zoals het inrijgen van de naald, het vervangen van de naald, het inrijgen van de spoel of het vervangen van de naaivoet, enz.
• Laat nooit een voorwerp in een opening vallen of steek er een voorwerp in.
• Niet buitenshuis gebruiken.
• Niet gebruiken waar aerosol (spray) producten worden gebruikt of waar zuurstof wordt toegediend.
• Om de verbinding te verbreken, zet u alle bedieningselementen in de uit-stand ("0") en haalt u de stekker uit het stopcontact.
• Trek niet aan het snoer om de stekker uit het stopcontact te halen. Pak de stekker vast, niet het snoer, om de stekker uit het stopcontact te halen.
• De voetbediening wordt gebruikt om de machine te bedienen. Plaats nooit andere voorwerpen op de voetbediening. - Gebruik de machine niet als deze nat is.
• Als de ledlamp beschadigd of kapot is, moet deze worden vervangen door de fabrikant, diens servicevertegenwoordiger of een vergelijkbaar gekwalificeerd persoon om gevaar te voorkomen.
• Als het snoer dat is aangesloten op de voetbediening beschadigd is, moet dit worden vervangen door de fabrikant, diens servicevertegenwoordiger of een vergelijkbaar gekwalificeerd persoon om gevaar te voorkomen.
• Deze naaimachine is voorzien van dubbele isolatie. Gebruik alleen identieke vervangende onderdelen.
  Zie de instructies voor het onderhoud van dubbel geïsoleerde apparaten.

BEWAAR DEZE INSTRUCTIES

ALLEEN VOOR CENELEC-LANDEN:
Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en personen met verminderde fysieke, zintuiglijke of mentale vermogens of gebrek aan ervaring en kennis, mits ze onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het apparaat en de gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.
Het geluidsniveau onder normale bedrijfsomstandigheden is minder dan 75 dB(A).
De machine mag alleen worden gebruikt met de voetbediening van het type FC-2902D, (220-240V) vervaardigd door Zhejiang Founder Motor Corporation, LTD. (Vietnam) / 4C-326G (230V) / 4C-336G (240V) vervaardigd door Wakaho Electric Ind. Co., Ltd. (Vietnam).

VOOR NIET-CENELEC-LANDEN:
Deze naaimachine is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale vermogens, of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen over het gebruik van de naaimachine door een persoon die verantwoordelijk is voor hun veiligheid. Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met de naaimachine spelen.
Het geluidsniveau onder normale bedrijfsomstandigheden is minder dan 75 dB(A).
De machine mag alleen worden gebruikt met de voetbediening van het type KD-1902, FC-1902 (110-120V) / KD2902, FC-2902A, FC-2902C, FC-2902D, (220-240V) vervaardigd door Zhejiang Founder Motor Corporation, LTD. (Vietnam) / 4C-316B (110-125V) / 4C-316C (127V) /4C-326C (220V) / 4C-326G (230V) / 4C-336G (240V) vervaardigd door Wakaho Electric Ind. Co., Ltd. (Vietnam).

ONDERHOUD VAN DUBBEL GEÏSOLEERDE PRODUCTEN

In een dubbel geïsoleerd product zijn twee isolatiesystemen voorzien in plaats van aarding. Er is geen aardingsmiddel voorzien op een dubbel geïsoleerd product, noch mag er een middel voor aarding aan het product worden toegevoegd. Onderhoud aan een dubbel geïsoleerd product vereist uiterste zorg en kennis van het systeem en mag alleen worden uitgevoerd door gekwalificeerd onderhoudspersoneel. Vervangende onderdelen voor een dubbel geïsoleerd product moeten identiek zijn aan de onderdelen in het product. Een dubbel geïsoleerd product is gemarkeerd met de woorden 'DUBBELE ISOLATIE' of 'DUBBEL GEÏSOLEERD'.

Referenties

• SINGER Naai- en borduurmachines | SINGER®

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Singer M2100, M2105 handleiding

Beschikbare talen
