Singer C7290Q Handleiding

INLEIDING

Beoogd gebruik

Het juiste gebruik en onderhoud worden in deze instructies beschreven. Dit product is niet bedoeld voor industrieel of commercieel gebruik. Meer hulp, per regio, is online te vinden op www.singer.com.

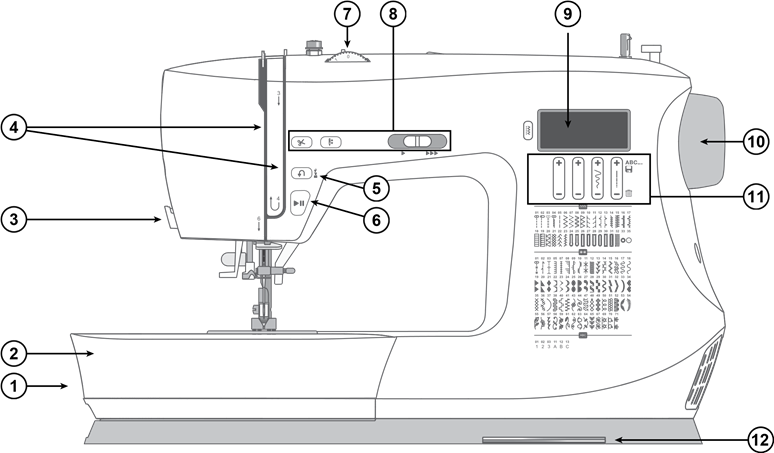

Overzicht machine

1. Transporteurhendel — Beweeg van links naar rechts om de transporteur in of uit te schakelen. Bevindt zich aan de achterkant van de vrije arm.
2. Accessoirebakje / vrije arm — Biedt een vlak oppervlak tijdens het naaien en biedt opbergruimte voor uw accessoires. Verwijder het accessoirebakje om de vrije arm te gebruiken, waardoor het gemakkelijker wordt om te naaien, b.v. broekzomen en mouwen.
3. Draadafsnijder — Voor het afsnijden van draadeinden aan het einde van het naaien.
4. Inrijgsleuven — Draadpaden met spanningsschijven en draadopnemer.
5. Achteruitknop — Houd ingedrukt om achteruit te naaien of om een ​​hechting te maken, b.v. bij het vastzetten van het begin of einde van een naad.
6. Start/Stop Button (Start/Stop-knop) — Druk op deze knop om te beginnen en te stoppen met naaien zonder het voetpedaal te gebruiken.
7. Draadspanningsknop — Verstelbaar voor het instellen van de gewenste spanning voor uw steek, draad en stof.
8. Bedieningselementen machinebediening — Functies die worden gebruikt om het naaien gemakkelijker te maken.

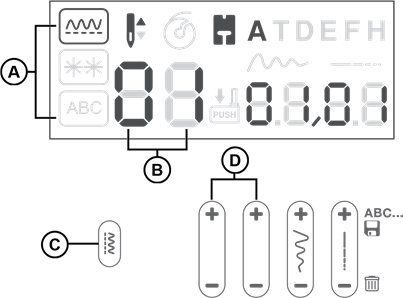

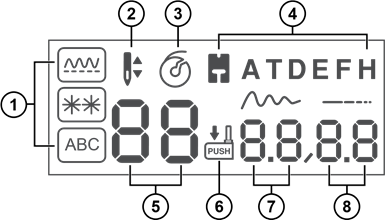

9. Display (Scherm) — De huidige steek en instellingen worden weergegeven.
10. Handwiel — Wordt gebruikt om de beweging van de naald en de draadopnemer handmatig te bedienen.
11. Function Buttons (Functieknoppen) — Bedien de steekbreedte en de steeklengte, evenals het patroongeheugen voor Alfanumerieke steken.
12. Stekenoverzicht — Bekijk alle steken die beschikbaar zijn op uw machine.

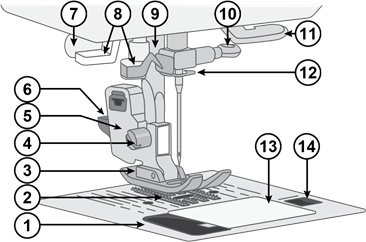

Overzicht naaldgebied

1. Naaldplaat — biedt een plat oppervlak rond de naaivoet om te naaien. Richtlijnen geven verschillende naadtoeslagen aan die worden gebruikt om stof te geleiden tijdens het naaien.
2. Transporteur — voert de stof onder de naaivoet tijdens het naaien.
3. Naaivoet — houdt de stof tegen de transporteur, die de stof onder de naaivoet trekt terwijl u naait.
4. Schroef naaivoethouder — draai de schroef los om de naaivoethouder te verwijderen.
5. Naaivoethouder — houdt de naaivoet vast.
6. Ontgrendelknop naaivoet — druk op deze knop om de naaivoet uit de houder los te maken.
7. Knopgathendel — gebruikt voor het naaien van knoopsgaten.
8. Ingebouwde naaldinrijger — rijg de naald snel en eenvoudig in.
9. Naaivoetstang — geschikt voor de naaivoethouder.
10. Naaldklem schroef — zet de naald vast.
11. Draadgeleider — helpt de draadtoevoer tijdens het naaien in stand te houden.
12. Naald draadgeleider — helpt de draadtoevoer tijdens het naaien in stand te houden.
13. Spoeldeksel — beschermt de spoel tijdens het naaien.
14. Ontgrendelknop spoeldeksel — druk om het spoeldeksel te openen.

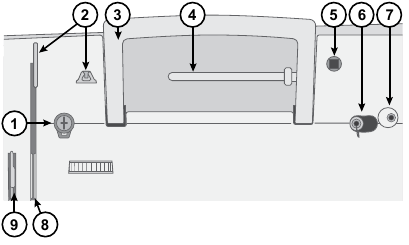

Bovenkant van de machine

1. Spanning schijf spoelopwinder
2. Draadgeleiders
3. Handgreep
4. Spoelpen
5. Gat voor extra spoelpen
6. Spoelopwindas
7. Spoelopwindstop
8. Draadspanningsschijven
9. Draadopnemer

Overzicht accessoires

Spoel x4 — Gebruik alleen het type transparante spoelen dat bij uw machine is geleverd (SINGER® Class 15 transparante spoelen). Een van de spoelen is bij levering in de machine geplaatst.

Viltpad — Wordt gebruikt om de draadklos te dempen bij gebruik van de extra spoelpen.

Spoelkap — Twee maten (groot en klein) voor verschillende draadklosstijlen.

Extra spoelpen — Voor naaien met grote draadklossen of bij gebruik van speciale draden.

Borstel en tornmesje — Wordt gebruikt om steken te verwijderen / pluisjes weg te borstelen.

L-schroevendraaier — Wordt gebruikt om de naaldplaat, naaivoethouder of naaldschroef te verwijderen.

Rand-/quiltgeleider — Wordt gebruikt voor recht en nauwkeurig naaien, b.v. bij het quilten. Steek de geleider in de gleuf aan de achterkant van de naaivoethouder. Pas de positie aan uw project aan.

Meegeleverde accessoires (niet afgebeeld)

• Naalden
• Voetpedaal
• Stroomkabel
• Verlengtafel (alleen beschikbaar voor C7220 / C7225 / C7250 / C7255)

Naaivoeten

All Purpose Foot (T)

(bij levering aan de machine bevestigd)
Deze voet wordt gebruikt voor algemeen naaien op de meeste soorten stof. De onderkant van de voet is plat, zodat de stof tijdens het naaien stevig tegen de transporteur wordt gehouden. Het heeft ook een brede sleuf zodat de naald van links naar rechts kan bewegen, afhankelijk van welke steek u naait.

Blind Hem Foot (F)

De Blind Hem Foot wordt gebruikt voor het naaien van blinde zomen in kledingstukken en interieurdecoratie. Er is een verstelbare geleider met een verlengstuk aan de voorkant, die wordt gebruikt om de vouw van de zoom tijdens het stikken te geleiden.

Zipper Foot (I)

Deze voet wordt gebruikt voor het inzetten van ritsen. Bevestig de voet aan de naaivoethouder aan weerszijden van de voet, afhankelijk van welke kant van de rits wordt genaaid. De Zipper Foot kan ook worden gebruikt om paspel te maken en in te zetten.

One–Step Buttonhole Foot (D)

Met deze voet kunt u perfect geproportioneerde knoopsgaten voor uw knoop maken. Er is ruimte aan de achterkant voor een knoop, die wordt gebruikt om de grootte van het knoopsgat in te stellen. De machine naait automatisch een knoopsgat dat past bij die knoopgrootte.

Satin Stitch Foot (A)

De Satin Stitch Foot wordt gebruikt voor satijnsteken en andere dichtere decoratieve steken. Het heeft een groef aan de onderkant waardoor de dichte steken vrij onder de voet door kunnen.

Optionele accessoires

Er zijn extra optionele accessoires verkrijgbaar voor uw machine. Neem contact op met uw geautoriseerde SINGER®-dealer voor meer informatie.

Overzicht steken

Kiezen van nuttige en decoratieve steekpatronen

De steken die in de onderstaande tabel worden beschreven, zijn nuttige steken, die voornamelijk worden gebruikt voor praktisch naaien.

De machine schakelt automatisch over naar de Pattern Mode (Patroonmodus) en Straight Stitch (rechte steek) wanneer deze wordt ingeschakeld. U kunt ook de modus selecteren voor extra decoratieve steken of de modus voor Alphanumeric Stitch Patterns (alfanumerieke steekpatronen). Kies de modus en druk vervolgens op de twee linker + of - Pattern Adjustment Button (knop voor patroonaanpassing) om het nummer van de gewenste steek te selecteren.

Gebruik tijdens het naaien een draadspanning tussen 3 en 5. Test altijd op een stukje reststof en pas de spanning indien nodig aan.

			Toepassing
	Straight Stitch Center Position (Rechte steek, middenpositie)		De basissteek die wordt gebruikt voor het naaien. Het meest voorkomende gebruik voor een rechte steek is het aan elkaar naaien van twee stukken stof.
	Straight Stitch Left Position (Rechte steek, linkerpositie)		Voor alle soorten naaiwerk.
	Straight Stretch Stitch (Rechte stretchsteek)		Sterker dan een gewone rechte steek, op elastische gebreide stoffen, omdat deze drie keer vergrendelt - vooruit, achteruit en weer vooruit. Gebruik het om de naden van sportkleding te verstevigen en voor gebogen naden die veel spanning vergen.
	Stretch Stitch (Stretchsteek)		Voor naden in tricot en stretchstoffen.
	Zigzag Stitch (zigzagsteek)		Een zeer veelzijdige steek voor decoratief naaien, applicaties, het bevestigen van versieringen en meer.
	Multi-Step Zigzag Stitch (Meerfasen zigzagsteek)		Werk naadtoeslagen af om te voorkomen dat de stof rafelt. Bij het afwerken van naden helpt de kleinere stap van de steken om de stof vlakker te houden dan een gewone zigzag. Het kan ook worden gebruikt voor het herstellen van scheuren en het naaien van elastiek.
	Reinforced Zigzag Stitch (Verstevigde zigzagsteek)		Voor het verbinden van stof rand aan rand of decoratief naaien.
	Overlock Stitch (Overlocksteek)		Naai de naad en overlock in één stap. Voor medium en medium/zware stretchstoffen.
	Blind Hem Stitch (Blindzoomsteek)		Naai zomen die vanaf de goede kant van de stof vrijwel onzichtbaar zijn. Het wordt gebruikt voor rokken, jurken, broeken, gordijnen, enz., gemaakt van niet-rekbare stoffen.
	Stretch Blind Hem Stitch (Stretch blindzoomsteek)		Naai zomen die vanaf de goede kant van de stof vrijwel onzichtbaar zijn. Het wordt gebruikt voor kledingstukken en andere projecten gemaakt van elastische gebreide stoffen.

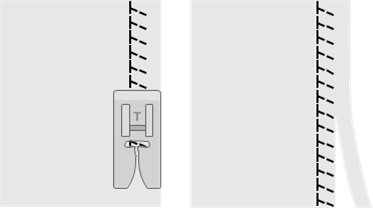

	Slant Overedge Stitch (Schuine overrandsteek)		Naad en overlock in één stap. Voor medium en zware stretchstoffen.
	Closed Overlock Stitch (Gesloten overlocksteek)		Naai decoratieve zomen en overlappende naden, riemen en banden. Voor medium/zware stretchstoffen.
	Honeycomb Stitch (Honingraatsteek)		Voor elastiekinzet, decoratieve stiksels, smocken, couching en zomen.
	Buttonhole (Knoopsgat)		Naai knoopsgaten op interieur, kleding, handwerk en meer.
	Rounded Bartack Buttonhole (Knoopsgat met afgeronde bartack)		Voor lichte stoffen.
	Rounded Bartack Buttonhole, Reinforced (Knoopsgat met afgeronde bartack, verstevigd)		Voor lichte stoffen.
	Keyhole Buttonhole (Sleutelgatknoopsgat)		Vierkant uiteinde voor getailleerde jasjes, jassen, enz.
	Keyhole Buttonhole, Reinforced (Sleutelgatknoopsgat, verstevigd)		Vierkant uiteinde voor getailleerde jasjes, jassen, enz.
	Rounded Buttonhole (Afgerond knoopsgat)		Naai knoopsgaten op interieur, kleding, handwerk en meer.
	Stretch Buttonhole (Stretchknoopsgat)		Voor stretchstoffen.
	Reinforce Stretch Buttonhole (Versterkt Stretch Knoopsgat)		Voor zware gebreide (stretch) stoffen.
	Darning Stitch (Stopsteek)		Stop en herstel kleine gaten in werkkleding, jeans en meer.
	Eyelet (Oogje)		Voor riemen, veters, enz.
	Button Sewing Stitch (Steek voor het naaien van knopen)		Voor het aannaaien van knopen.

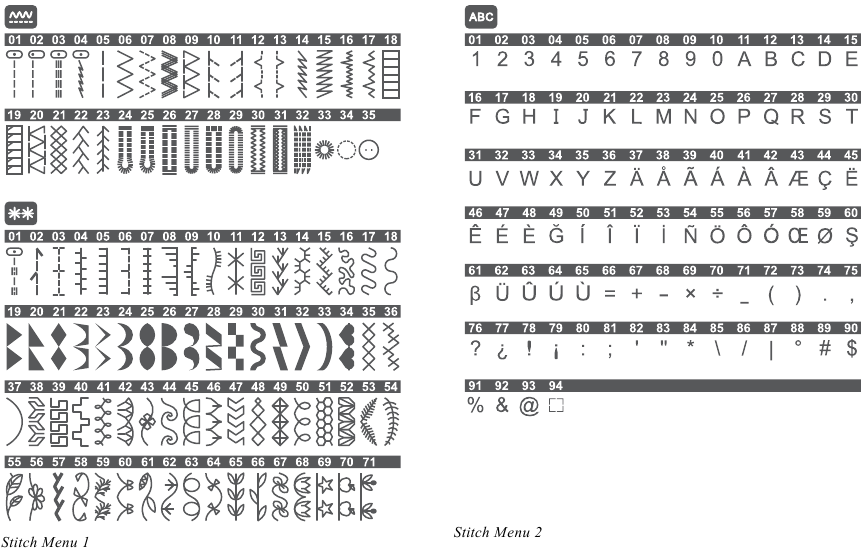

Decoratieve steken

Naast de nuttige steken beschikt uw machine over decoratieve steken en lettersteken. Bij het naaien van deze steken wordt aanbevolen om een stabilisator onder de stof te gebruiken om te voorkomen dat de dichte steken de stof mogelijk doen rimpelen. Het is ook handig om de bovenste draadspanning iets te verminderen. Test altijd op een stukje reststof en pas de bovenste draadspanning indien nodig aan.

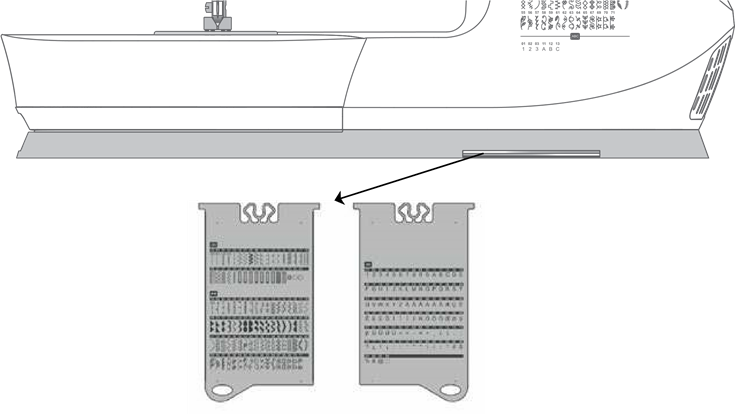

Alle steken

Niet alle steken zijn op de voorkant van uw machine afgedrukt. Om alle steken te bekijken die op uw machine beschikbaar zijn, trekt u de steekoverzichten rechtsonder op uw machine uit, zoals hieronder wordt weergegeven.

VOORBEREIDINGEN

De machine uitpakken

1. Plaats de doos op een stevige, vlakke ondergrond. Til de machine uit de doos en verwijder de verpakking.
2. Verwijder al het buitenste verpakkingsmateriaal en de plastic zak.
3. Veeg de machine af met een droge doek om eventuele pluisjes en/of overtollige olie rond de naald te verwijderen.

Let op: Uw naaimachine is afgesteld om het beste stikresultaat te leveren bij normale kamertemperatuur. Extreme warme en koude temperaturen kunnen het stikresultaat beïnvloeden.

Aansluiten op de voeding

Onder de accessoires vindt u het netsnoer en de voetpedaal.

Let op: Raadpleeg een gekwalificeerde elektricien als u twijfelt over de manier waarop u de machine op de stroombron moet aansluiten. Haal de stekker uit het stopcontact als de machine niet in gebruik is.

Aan de rechteronderkant van de naaimachine bevinden zich de aansluitingen en de AAN/UIT-knop.

1. Sluit het snoer van de voetpedaal aan op de voorste aansluiting aan de rechteronderkant van de machine (A).
2. Sluit het netsnoer aan op de achterste aansluiting aan de rechteronderkant van de machine (B). Steek de stekker in het stopcontact.
3. Druk de AAN/UIT-schakelaar (C) op "I" om de stroom en het licht in te schakelen.


De naaisnelheid wordt geregeld door op de voetpedaal te drukken. De maximale naaisnelheid kan worden aangepast met behulp van de Speed Control Lever (snelheidsregelaar).

Let op: Nadat de machine is uitgeschakeld, kan er reststroom in de machine achterblijven. Hierdoor kan het licht enkele seconden blijven branden terwijl de stroom wordt verbruikt. Dit is normaal voor een energiezuinig apparaat.

Voor de VS en Canada
Deze naaimachine heeft een gepolariseerde stekker (het ene blad is breder dan het andere). Om het risico op elektrische schokken te verminderen, is deze stekker bedoeld om slechts op één manier in een gepolariseerd stopcontact te passen. Als de stekker niet volledig in het stopcontact past, draai de stekker dan om. Als hij nog steeds niet past, neem dan contact op met een gekwalificeerde elektricien om het juiste stopcontact te installeren. Wijzig de stekker op geen enkele manier.

De machine inpakken na het naaien

1. Schakel de hoofdschakelaar uit. Na het uitschakelen kan er nog reststroom in de machine achterblijven. Hierdoor kan het licht enkele seconden blijven branden terwijl de stroom wordt verbruikt. Dit is normaal gedrag voor een energiezuinig apparaat.
2. Haal de stekker uit het stopcontact en vervolgens uit de machine.
3. Wikkel het snoer om de voetpedaal voor eenvoudig opbergen.
4. Plaats alle accessoires in de accessoirebak. Schuif de bak op de machine rond de vrije arm.
5. Plaats de voetpedaal en het snoer in de ruimte boven de vrije arm.
6. Plaats de zachte hoes op de machine om deze te beschermen tegen stof en pluisjes.

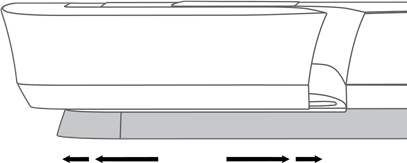

Vrije arm/verwijderbare accessoirebak

Bewaar naaivoeten, spoelen, naalden en andere accessoires in de accessoirebak zodat ze gemakkelijk toegankelijk zijn.

Laat de accessoirebak op de machine zitten om een groter, vlak werkoppervlak te creëren.

Gebruik de vrije arm om het naaien van broekspijpen en zoompjes te vergemakkelijken. Om de vrije arm te gebruiken, schuift u de accessoirebak eraf. Een haak zorgt ervoor dat de accessoirebak stevig aan de machine is bevestigd. Verwijder de bak door hem naar links te schuiven.

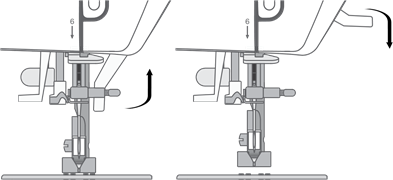

Persvoetlichter

De persvoetlichter bevindt zich aan de rechterkant van de naaimachinekop. De hendel wordt gebruikt om de persvoet omhoog en omlaag te brengen. Zet de hendel omhoog om de machine in te rijgen en omlaag om te naaien.

Door de persvoetlichter omhoog te zetten en vervolgens verder omhoog te drukken, wordt de hefhoogte van de persvoet vergroot tot een extra hoogte, waardoor u dikke stoflagen onder de voet kunt plaatsen.

Draadmes

Om het draadmes te gebruiken, trekt u de draad van achteren naar voren, zoals afgebeeld. Hierdoor blijven de draaduiteinden lang genoeg, zodat de naald niet losraakt als u weer begint te naaien.

Spoelpen

Uw machine heeft twee spoelpennen, een hoofdspoelpen en een hulp-spoelpen. De spoelpennen zijn ontworpen voor verschillende soorten garen. De hoofdspoelpen wordt in een horizontale positie gebruikt (het garen rolt van de spoel af) en de hulp-spoelpen in een verticale positie (de garenspoel draait). Gebruik de horizontale positie voor normale garens en de verticale positie voor grote spoelen of speciale garens.

Hoofdspoelpen

Plaats de garenklos op de spoelpen. Zorg ervoor dat het garen tegen de klok in van de spoel afrolt en schuif er een spoelkap op. Gebruik een spoelkap die iets groter is dan de garenklos. Voor smalle garenklossen (A),

gebruikt u een kleinere spoelkap voor de spoel. Voor grote garenklossen (B),

gebruikt u een grotere spoelkap voor de spoel. De platte kant van de spoelkap moet stevig tegen de spoel worden gedrukt. Er mag geen ruimte zijn tussen de spoelkap en de garenklos.

Let op: Niet alle garenklossen zijn op dezelfde manier gemaakt. Als u problemen ondervindt met het garen, draai het dan in de tegenovergestelde richting of gebruik de verticale positie.

Hulp-spoelpen

De hulp-spoelpen wordt gebruikt bij het opspoelen van een spoeldraad van een tweede garenklos of bij het naaien met grote spoelen of met speciale garens. Steek de hulp-spoelpen in het daarvoor bestemde gat aan de bovenkant van de machine. Plaats een vilten pad onder de garenklos. Dit is om te voorkomen dat het garen te snel afrolt. Plaats geen spoelkap bovenop de spoelpen, omdat dit zou voorkomen dat de spoel draait.

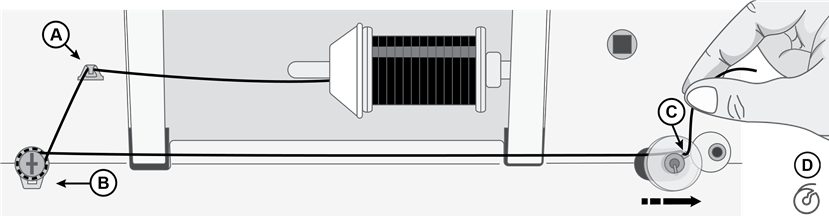

De spoel opwinden

1. Plaats de garenklos op de spoelpen. Schuif een spoelkap stevig tegen de spoel aan.
2. Plaats de draad van voren naar achteren in de draadgeleider (A). Breng de draad met de klok mee rond de spanningsschijf voor het spoelopwinden (B) en zorg ervoor dat de draad stevig tussen de schijven wordt getrokken.
3. Rijg de draad van binnen naar buiten door het gat in de spoel (C).
4. Plaats de spoel op de spoelopwindas. Zorg ervoor dat de spoel stevig naar beneden wordt geduwd.
5. Duw de spoelopwindas naar rechts. Houd het draaduiteinde vast en druk op de voetpedaal om te beginnen met opwinden.
   Nadat u een paar slagen hebt gemaakt, haalt u uw voet van de voetpedaal om het opwinden te stoppen. Knip het overtollige draaduiteinde boven de spoel af en zorg ervoor dat u het dicht bij de spoel afknipt. Trap op de voetpedaal om het opwinden te hervatten. Wanneer de spoel vol is, zal het spoelopwinden automatisch langzamer gaan en stoppen.
   Let op: U kunt het opwinden ook starten door lang op de start/stop-knop te drukken.
   Wanneer de spoelopwindas naar rechts wordt geduwd, wordt een spoelopwindpictogram op het display weergegeven (D).
6. Duw de spoelopwindas naar links. Verwijder de spoel en knip de draad af.

Let op: Wanneer de spoelopwindas naar rechts wordt geduwd, zal de machine niet naaien. Zorg ervoor dat u de spoelopwindas terug naar de naaipositie (links) duwt voordat u gaat naaien.

De spoel plaatsen

Let op: Zorg ervoor dat de naald volledig omhoog staat en dat de machine is uitgeschakeld voordat u de spoel plaatst of verwijdert.

1. Verwijder het spoeldeksel (A) door de kleine knop rechts van het deksel (B) naar rechts te duwen.

2. Plaats de spoel in de spoelhouder met de draad tegen de klok in.

3. Met het topje van uw vinger op de spoel, trekt u de draad iets naar rechts en onder de geleider (C) en vervolgens naar links.

4. Blijf de draad naar links leiden en rond de bocht (D).

5. Breng hem omlaag door het kanaal naar de voorkant en in het spoeldraadmes (E).


Plaats het spoeldeksel terug en trek de draad naar rechts om de overtollige draad af te knippen.

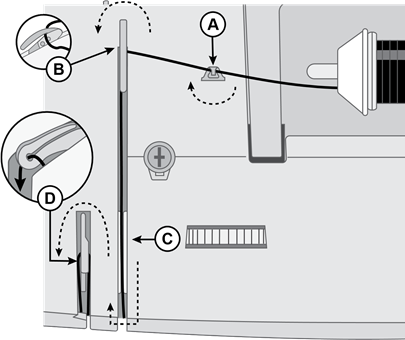

De machine inrijgen

Zorg ervoor dat de naaivoet omhoog staat en de naald zich in de hoogste stand bevindt door het handwiel naar u toe te draaien. Dit is erg belangrijk om ervoor te zorgen dat de machine correct is ingeregen. Als u dit niet doet, kan dit leiden tot een slechte steekkwaliteit wanneer u begint met naaien.

1. Plaats het garen op de klospen en plaats de spoelkap van de juiste grootte.
2. Trek de draad van voren naar achteren in de draadgeleider (A) en van achteren naar voren in de draadgeleider (B). Trek de draad tussen de spanningsschijven (C).

   Machine van bovenaf
3. Blijf de draad naar beneden brengen door de rechter inrijgsleuf, rond de U-bocht en vervolgens weer omhoog door de linker inrijgsleuf.
4. Breng de draad van rechts in de draadopnemer (D) en omlaag in de linker inrijgsleuf, in de onderste draadgeleider (E) en naar de naaldraadgeleider (F).

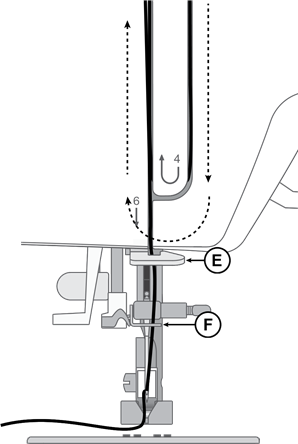

   Machine van voren

5. Rijg de naald van voren naar achteren in.

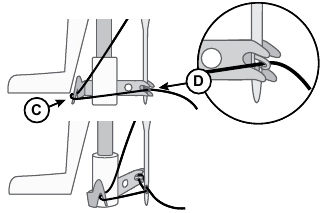

Naaldinrijger

Met de ingebouwde naaldinrijger kunt u de naald snel en eenvoudig inrijgen.

De naald moet zich in de hoogste stand bevinden om de ingebouwde naaldinrijger te kunnen gebruiken. Draai het handwiel naar u toe totdat de naald zich in de hoogste stand bevindt, of druk op de naald omhoog/omlaag-knop. Het wordt ook aanbevolen om de naaivoet te laten zakken.

• Gebruik de hendel (A) om de naaldinrijger helemaal naar beneden te trekken. De metalen flenzen bedekken de naald. Een kleine haak gaat door het oog van de naald (B).

• Plaats de draad van achteren over de draadgeleider (C) en onder de kleine haak (D).

• Laat de naaldinrijger voorzichtig terugzwaaien. De haak trekt de draad door het oog van de naald en vormt een lus achter de naald. Trek de draadlus achter de naald uit.
• Til de naaivoet op en plaats de draad eronder.
• Trek ongeveer 15–20 cm draad achter het oog van de naald uit. Dit voorkomt dat de machine losraakt wanneer u begint met naaien.

Let op: De naaldinrijger is ontworpen voor naalden van maat 70-110. U kunt de naaldinrijger niet gebruiken voor naalden van maat 60 of kleiner, vleugelnaalden of dubbele naalden. Er zijn ook enkele optionele accessoires waarvoor de naald handmatig moet worden ingeregen. Zorg er bij het handmatig inrijgen van de naald voor dat de naald van voren naar achteren wordt ingeregen.

Naalden

De naaimachinenaald speelt een belangrijke rol bij succesvol naaien. Gebruik alleen kwaliteitsnaalden. We raden naalden van systeem 130/705H aan. Het naaldenpakket dat bij uw machine is geleverd, bevat naalden van de meest gebruikte maten.

Zorg ervoor dat de naald overeenkomt met het garen dat u gebruikt. Dikker garen vereist een naald met een groter naaldoog. Als het naaldoog te klein is voor het garen, werkt de naaldinrijger mogelijk niet goed.

Universele naald
Universele naalden hebben een licht afgeronde punt en zijn verkrijgbaar in verschillende maten. Voor algemeen naaien in verschillende soorten en gewichten stof.

Stretch-naald

Stretch-naalden hebben een kogelpunt en een speciale sjaal om overgeslagen steken te voorkomen wanneer er flexibiliteit in de stof zit. Voor tricot, badkleding, fleece, synthetische suède en synthetisch leer.

Denim-naald

Denim-naalden hebben een scherpe punt om dicht geweven stoffen te penetreren zonder de naald af te buigen. Voor canvas, denim, microvezels.

Borduur-naald

Borduurnaalden hebben een speciale sjaal, een licht afgeronde punt en een iets groter oog om schade aan garen en materialen te voorkomen. Gebruik met metallic en andere speciale garens voor vrije-motie borduren en decoratief naaien.

Vleugelnaald

Vleugelnaalden hebben brede verlengstukken aan elke kant van de naald om gaten in de stof te prikken bij het naaien van entredeux en andere zoomsteken op natuurlijke vezelstoffen.

Om naaldbreuk te helpen voorkomen, gebruikt u alleen een gemiddelde/lage naaisnelheid en de aanbevolen naald voor het naaien van dikke stoffen.

Belangrijke naaldinformatie

Vervang de naald regelmatig. In de regel moeten naalden elke 6-8 uur daadwerkelijke stiktijd worden vervangen.

Gebruik altijd een rechte naald met een scherpe punt en zorg ervoor dat de punt niet gebogen of beschadigd is (A).

Een beschadigde naald (B) kan overgeslagen steken, breuk of knappen van de draad veroorzaken. Het kan ook de naaldplaat beschadigen.

Gebruik geen asymmetrische dubbele naalden (C), deze kunnen uw naaimachine beschadigen.

Selectiegids — Naaldgrootte, stof, garen

Naaldgrootte	Stof
70 (9) 80 (11)	Lichtgewicht stoffen: Fijn katoen, voile, zijde, mousseline, interlock, tricot, jersey, crêpe, polyester, chiffon, organza, organdy	Lichtgewicht universeel garen
80 (11) 90 (14)	Middelzware stoffen: Gewatteerd katoen, satijn, dubbele tricot, lichtgewicht wol, rayon, polyester, lichtgewicht linnen	Gebruik voor het beste resultaat polyester garen op synthetische stoffen en universeel of katoenen garen op natuurlijke stoffen.
90 (14)	Middelzware stoffen: Stevig geweven, middelzwaar linnen, katoen/polyester mengsel, badstof, chambray, dubbele tricot
100 (16)	Zware stoffen: Canvas, wol, denim, interieurdecoratie, fleece, zware tricot	Polyester of universeel garen
110 (18)	Zware stoffen: Wol voor jassen, stoffeerstoffen	Zwaar garen voor naald, met universeel garen voor de spoel.

De naald vervangen

Let op: Voordat u de naald gaat vervangen, kan het handig zijn om een klein stukje papier of stof onder het naaldgebied te plaatsen, over het gat in de naaldplaat, zodat de naald niet per ongeluk in de machine valt.

1. Maak de naaldklem schroef los. Als het strak aanvoelt, gebruikt u de schroevendraaier uit uw accessoires om de schroef los te maken.

2. Verwijder de naald.

3. Duw de nieuwe naald omhoog in de naaldklem met de platte kant van de naald van u af gericht.

4. Als de naald niet verder omhoog gaat, draait u de schroef stevig vast.


Draadspanning

Om de draadspanning in te stellen, draait u aan de knop boven op de machine. Afhankelijk van de stof, het garen enz. moet de spanning mogelijk worden aangepast. Voor het beste uiterlijk en de beste duurzaamheid van de steek zorgt u ervoor dat de naaldraadspanning correct is afgesteld. Voor algemeen naaien komen de draden gelijkmatig samen tussen de twee lagen stof (A).

Als de spoeldraad zichtbaar is aan de bovenkant van de stof, is de naalddraadspanning te strak (B). Verminder de naalddraadspanning.

Als de bovendraad zichtbaar is aan de onderkant van de stof, is de naalddraadspanning te los (C). Verhoog de naalddraadspanning.

Voor decoratieve steken en knoopsgaten moet de bovendraad zichtbaar zijn aan de onderkant van de stof.

Maak een paar tests op een proefstuk van de stof die u gaat naaien en controleer de spanning.

Naaien zonder transporteur

Wanneer u knopen naait of andere naaitechnieken uitvoert waarbij u niet wilt dat de stof wordt getransporteerd, moet u de transporteur laten zakken.

De transporteurhendel bevindt zich aan de achterkant van de vrije arm.

1. Laat de transporteur zakken door de hendel in de "Transporteur omlaag"-positie te zetten.
2. Til de transporteur op door de hendel in de "Transporteur omhoog"-positie te zetten.


Let op: De transporteur komt niet onmiddellijk omhoog wanneer de hendel wordt omgeschakeld. Draai het handwiel een volledige slag naar u toe of begin met naaien om de transporteur opnieuw in te schakelen.

De naaivoet vervangen

1. Zorg ervoor dat de naald in de hoogste stand staat en de naaivoet omhoog staat. De ontgrendelingsknop van de naaivoet steekt uit de achterkant van de naaivoethouder. Druk op deze knop om de naaivoet los te maken.

2. Om een naaivoet aan de houder te bevestigen, plaatst u de gewenste naaivoet met de pin direct onder de sleuf in de naaivoethouder. Laat de naaivoetopheffer zakken en de naaivoet klikt op zijn plaats.


Opmerking: Als u het moeilijk vindt om de naaivoet in de juiste positie te plaatsen, houdt u de ontgrendelingsknop ingedrukt terwijl u de naaivoet laat zakken. Gebruik uw duim om de naaivoet voorzichtig in de juiste positie te leiden en hij klikt op zijn plaats.

UW MACHINE BEDIENEN

Bedieningselementen van de machine

Omkeerknop

De omkeerknop heeft twee verschillende functies, afhankelijk van welke steek is geselecteerd.

Nuttige steken (steek nr. 1–6), Nuttige en decoratieve steken (steek nr. 01)
Houd de omkeerknop ingedrukt om achteruit te naaien. Laat de knop los om weer vooruit te naaien. De machine naait alleen achteruit zolang de omkeerknop is ingedrukt.

Afhechten

Wanneer erop wordt gedrukt, naait de machine direct drie afhechtsteken en stopt automatisch.
Nuttige steken (steek nr. 7–23), Nuttige en decoratieve steken (steek nr. 02–71), Alfabet
Druk op de omkeerknop en de machine naait 3 afhechtsteken en stopt dan automatisch.

Start/Stop

START/STOP (START/STOP) wordt gebruikt om de machine te starten en te stoppen zonder de voetbediening. Lang indrukken om te beginnen met naaien en nogmaals indrukken om te stoppen met naaien.

Naald omhoog/omlaag

Druk op Naald omhoog/omlaag om de naald omlaag of omhoog te bewegen. De instelling van de naaldstoppositie wordt tegelijkertijd gewijzigd. U kunt ook op de voetbediening tikken om de naald omhoog of omlaag te brengen.

Automatische draadknipfunctie

Druk op de knop Automatische draadknipfunctie en uw machine hecht de draden af en knipt de boven- en onderdraad af.
Om draden aan het einde van een steek of steekprogramma af te knippen, drukt u tijdens het naaien op de automatische draadknipfunctie.

Snelheidsregelaar

Alle steken in uw naaimachine hebben een vooraf ingestelde, aanbevolen naaisnelheid. U kunt de snelheid aanpassen met de snelheidsregelaar. Schuif de hendel naar links om de snelheid te verlagen en naar rechts om de snelheid te verhogen. U kunt geen hogere snelheid selecteren dan de maximale standaardsnelheid voor de geselecteerde steek.

Steekbedieningspaneel

De functies op het steekbedieningspaneel worden gebruikt om steken te selecteren en aan te passen en om lettertypen te programmeren. Elke functionaliteit wordt hieronder vermeld en verder beschreven.

1. Modeknop
2. Display
3. Functieknoppen

Display

Op het display kunt u de huidige steek zien met de ingestelde lengte, breedte en aanbeveling voor de naaivoet. U kunt ook geactiveerde functies zien, zoals knoopsgat naaien en spoelwinden

Steekmenu

Druk hierop om te schakelen tussen de steekmenu's. Er zijn drie steekmenu's,

1. Nuttige steken,
2. Decoratieve steken en
3. Alfabet.

Het geselecteerde menu wordt op het display weergegeven.

Steekbreedte/naaldpositie

Wanneer u een steek selecteert, stelt uw machine automatisch de beste steekbreedte in. De standaardinstelling wordt op het display aangegeven. De steekbreedte kan worden aangepast tussen 0–7 mm. Sommige steken hebben een beperkte steekbreedte. Verhoog de steekbreedte door op "+" te drukken, verlaag deze door op "-" te drukken.

Wanneer een rechte steek of een versterkte rechte steek is geselecteerd, wordt de steekbreedteknop gebruikt om de naaldpositie aan te passen. Wanneer u op "+" drukt, wordt de naaldpositie naar rechts verplaatst. Wanneer u op "-" drukt, beweegt de naald naar links.

Steeklengte

Wanneer u een steek selecteert, stelt uw machine automatisch de beste steeklengte in. De standaardinstelling wordt op het display aangegeven. De steeklengte kan worden aangepast tussen 0–4,5 mm. Sommige steken hebben een beperkte steeklengte. Verhoog de steeklengte door op "+" te drukken, verlaag deze door op "-" te drukken.

Steekselectieknoppen

De bijbehorende steeknummers worden weergegeven op de steekkaarten die zich rechtsonder op de machine bevinden, onder het steekbedieningspaneel. Kies de modus en druk vervolgens op de + of - knoppen voor patroonaanpassing om het nummer van de gewenste steek te selecteren.

Naaimodus

Display in de naaimodus

De naaimodus is de eerste weergave op het display nadat u de machine hebt ingeschakeld. Hier vindt u alle basisinformatie die u nodig hebt om te beginnen met naaien. Dit is ook waar u de instellingen van uw steek aanpast. De rechte steek is standaard geselecteerd.

1. Modusindicator
2. Naaldstoppositie — geeft aan of de naald "OMHOOG" of "OMLAAG" actief is
3. Spoelwindindicator — geeft aan dat de spoelwindmotor is geactiveerd
4. Aanbevolen naaivoet — geeft aan welke naaivoet wordt aanbevolen te gebruiken voor de geselecteerde steek om het beste steekresultaat te verkrijgen
5. Steeknummer — de momenteel geselecteerde steek
6. Indicator knoopsgathendel — geeft aan dat een knoopsgat is geselecteerd
7. Steekbreedte — de huidige breedte voor de geselecteerde steek
8. Steeklengte — de huidige lengte voor de geselecteerde steek

Een steek selecteren

Uw machine heeft drie steekmenu's. Menu 1 bevat de nuttige steken. Menu 2 heeft de decoratieve steken.
Menu 3 bevat de alfanumerieke steken. Hier vindt u alfanumerieke tekens die u kunt gebruiken om reeksen te maken.

Wanneer u uw machine inschakelt, worden de patroonmodus en de rechte steek (A) geactiveerd en wordt (steek nr. 1) geselecteerd (B).
Druk op de "Mode Button" (modusknop) (C) om tussen de steekmenu's te schakelen. De momenteel geselecteerde modus wordt weergegeven op het display (A).
Kies de modus en druk vervolgens op de twee linker + of - knoppen voor patroonaanpassing (D) om het nummer van de gewenste steek te selecteren.
Om een steek in een ander menu te selecteren, moet u eerst de modus wijzigen en vervolgens de steek selecteren.

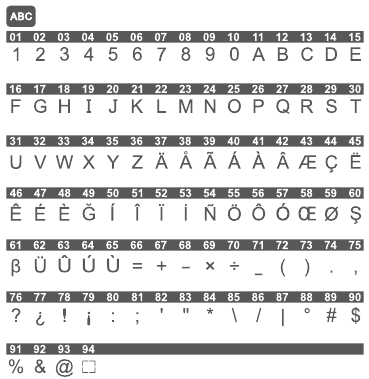

Een reeks maken

1. Letters worden geselecteerd door op de + en - van de twee functieknoppen aan de linkerkant (A) te drukken.

2. Kijk op de steekkaart (B) om te zien welk steeknummer verwijst naar welke letter of welk nummer. Om "SINGER" te programmeren, zouden het steeknummer 29, 19, 24, 17, 15, 28 (B) zijn.

   Grafiek B
3. Nadat u elke letter hebt geselecteerd, houdt u de + kant van de ABC-functieknoppen (C) twee seconden ingedrukt om twee pieptonen te horen.

4. U bent nu klaar om het woord "SINGER" uit te naaien. Het zal de letterreeks naaien die is opgeslagen en zal stoppen wanneer de reeks is voltooid. Om de reeks te herhalen, drukt u op de voetbediening of de start/stopknop.

Een steek invoegen

1. Wanneer er een fout is gemaakt, bijvoorbeeld wanneer u de "E" in SINGR weglaat.
2. Blader met de +/- steekbreedte functieknoppen naar de 4e letter van de 5 ingevoerde steken (04/05). (Deze nummers worden weergegeven onder de breedte- en lengtepictogrammen op het display)
3. Blader met de +/- kant van de patroonaanpassingsknoppen naar letter E, nummer 15. Druk op de + kant van de ABC-knop om de letter in te voeren.
4. Sla de nieuwe spelling van het woord op door de + kant van de ABC-functieknoppen twee seconden ingedrukt te houden. U bent nu klaar om het woord "SINGER" uit te naaien.

Een steek verwijderen

1. Blader met de +/- steekbreedte functieknoppen naar de positie van de steek die u wilt verwijderen.
2. Druk op de – kant van de ABC-functieknoppen.
3. Sla de bewerkte reeks op door de + kant van de ABC-functieknoppen twee seconden ingedrukt te houden.

Het geheugen wissen

1. Houd de – kant van de ABC-functieknoppen ingedrukt totdat alle geprogrammeerde steken verdwenen zijn.
2. Opslaan door de + kant van de ABC-functieknoppen twee seconden ingedrukt te houden.

NAAIEN

Naaien

Naast elke steek of naaitechniek die in dit gedeelte van de handleiding wordt beschreven, staat een tabel met de aanbevolen instellingen en naaivoet. Zie een voorbeeld van de tabel:

1. Steek
2. Naaivoet
3. Steekbreedte in mm
4. Steeklengte in mm
5. Draadspanning

De aanbevolen instellingen worden ook op het display weergegeven, maar moeten mogelijk worden aangepast aan een speciale techniek.

Opmerking: Sommige stoffen bevatten veel overtollige kleurstof die verkleuring kan veroorzaken op andere stoffen, maar ook op uw naaimachine. Deze verkleuring kan zeer moeilijk of onmogelijk te verwijderen zijn. Fleece en denim stoffen, vooral in rood en blauw, bevatten vaak veel overtollige kleurstof. Als u vermoedt dat uw stof/confectiekleding veel overtollige kleurstof bevat, was deze dan altijd voor voordat u gaat naaien om de verkleuring te voorkomen.

Opmerking: Gebruik voor het beste naairesultaat hetzelfde garen boven en onder. Gebruik bij het naaien met speciale/decoratieve garens normaal naaigaren in de spoel.

Beginnen met naaien – Rechte steek

Stel uw machine in voor een rechte steek (zie tabel).

Til de naaivoet omhoog en plaats de stof eronder, naast een naadtoeslaglijn op de steekplaat. Op de spoelafdekking bevindt zich een 1/4" (6 mm) geleidelijn. Plaats de bovendraad onder de naaivoet.

Laat de naald zakken tot het punt waar u wilt beginnen. Breng de draden naar achteren en laat de naaivoet zakken. Druk op de voetpedaal. Leid de stof voorzichtig langs de naadgeleider en laat de machine de stof transporteren (A). Als de spoeldraad niet omhoog wordt getrokken, gebeurt dit automatisch wanneer u begint te naaien.

Opmerking: U kunt uw machine ook starten en stoppen met de Start/Stop button (Start/Stop-knop).

Om het begin van een naad vast te zetten, houdt u de reverse button (achteruitknop) ingedrukt. Naai een paar steken achteruit. Laat de reverse button (achteruitknop) los en de machine naait weer vooruit (B).

Naaldpositie wijzigen

Sommige naaiwerkzaamheden worden gemakkelijker gedaan door de naaldpositie te wijzigen, b.v. het doorstikken van een kraag of het innaaien van een rits. De naaldpositie wordt aangepast met de Stitch Width button (Steekbreedteknop).

Naairichting wijzigen

Om de naairichting te wijzigen, stopt u de machine. Druk op de Needle Stop button (Naaldstopknop) om de Needle Up / Down position button (Naald omhoog/omlaag-positieknop) te activeren. De naald wordt in de stof neergelaten.

Til de naaivoet omhoog.

Draai de stof rond de naald om de naairichting naar wens te wijzigen. Laat de naaivoet zakken en ga verder met naaien in de nieuwe richting.

Naaien beëindigen

Houd de Reverse button (Achteruitknop) ingedrukt en naai een paar steken achteruit wanneer u het einde van de naad bereikt. Laat de knop los en naai weer vooruit tot het einde van de naad. Dit zet de naad vast zodat de steken niet losraken.

Draai het handwiel naar u toe om de naald in de hoogste positie te brengen. Til de naaivoet omhoog en verwijder de stof, terwijl u de draden naar achteren trekt.

Trek de draden omhoog en in het draadmes zodat de draden op de juiste lengte worden afgesneden en uw naald niet losraakt wanneer u aan de volgende naad begint.

Rechte stretchsteek

Deze steek is sterker dan een gewone rechte steek, doordat het een drievoudige en elastische steek is. De rechte stretchsteek kan worden gebruikt voor zware stretchstoffen, voor kruisnaden die aan aanzienlijke spanning zijn onderworpen en voor het doorstikken van zware stoffen.
\
Instellen voor rechte stretchsteek

Leid de stof voorzichtig tijdens het naaien, omdat de stof heen en weer beweegt.

Multi-step zigzagsteek

De multi-step zigzagsteek wordt gebruikt om onafgewerkte randen te overlocken. Zorg ervoor dat de naald de stof aan de linkerkant doorboort en de rand aan de rechterkant overlockt.

Instellen voor multi-step zigzagsteek

De steek kan ook worden gebruikt als een elastische steek om naden te laten rekken bij het naaien van gebreide stoffen.

Schuine overrandsteek

De schuine overrandsteek naait de naad en overlockt de rand in één keer, perfect voor stretchstoffen. Deze steek is elastischer dan normale naden, zeer duurzaam en snel genaaid.

Instellen voor schuine overrandsteek

Plaats de stof onder de naaivoet en lijn de rand van de naaivoet uit met de rand van de stof. Zodra de naad klaar is, knipt u overtollige stof buiten de naad af.

Tip: U kunt ook de Blind Hem Foot (Blindzoomvoet) gebruiken om aan de rand van de stof te naaien. Pas de verlenging op de voet aan en laat deze langs de stof rand geleiden. Test altijd eerst op een stukje reststof, het resultaat kan variëren afhankelijk van het gewicht en de kwaliteit van de stof.

Gesloten overlocksteek

De gesloten overlocksteek kan worden gebruikt voor het naaien van middelzware tot zwaardere stretchstoffen.

Instellen voor gesloten overlocksteek

Gebruik deze steek om stretchstoffen (A) en voor riemlussen (B) te zomen.

Vouw een zoom naar de verkeerde kant en stik met een gesloten overlocksteek vanaf de goede kant. Knip overtollige stof weg.

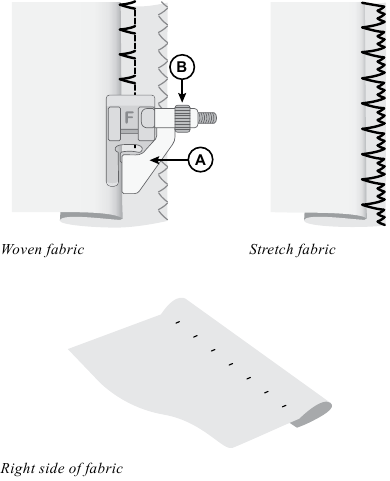

Blindzomen

De blindzoomsteek wordt gebruikt om onzichtbare zomen te maken op rokken, broeken en woondecoratieprojecten. Er zijn twee soorten blindzomen; de ene wordt aanbevolen voor middelzware tot zware geweven stof (1), de andere voor middelzware tot zware stretchstof (2).

Instellen voor blindzoom

• Werk de onafgewerkte rand van de zoom af als u op een geweven stof naait. Het is niet nodig om de onafgewerkte rand eerst op de meeste breisels af te werken.
• Vouw en pers de zoomtoeslag naar de verkeerde kant.
• Vouw de zoom terug op zichzelf, zodat ongeveer 3/8" (1 cm) van de afgewerkte rand voorbij de vouw uitsteekt. De verkeerde kant van uw project moet nu naar boven wijzen.
• Plaats de stof onder de naaivoet zodat de vouw langs de randgeleider loopt (A).
• Wanneer de naald in de vouw zwaait, moet deze een kleine hoeveelheid stof vangen. Als de steken aan de goede kant zichtbaar zijn, past u de randgeleider (A) aan door aan de stelschroef (B) te draaien totdat de steek die de zoom vangt nog maar net zichtbaar is.


Stoppen en repareren

Grote gaten repareren

Om grote gaten te bedekken, is het noodzakelijk om een nieuw stuk stof op het beschadigde gebied te naaien.
Rijg het nieuwe stuk stof op de goede kant van de stof op het beschadigde gebied.
Naai over de stof randen met de zigzag- of de meertraps zigzagsteek.

Knip het beschadigde gebied dicht bij de naad weg van de verkeerde kant van de stof.

Scheuren repareren

Bij scheuren, gerafelde randen of kleine gaten is het handig om een stuk stof op de verkeerde kant van de stof te leggen. De onderlaag versterkt het beschadigde gebied.
Leg een stuk stof onder de beschadigde stof. Het moet iets groter zijn dan het beschadigde gebied.
Naai over het beschadigde gebied met de zigzag- of meertraps zigzagsteek.
Knip het stuk stof af dat als versteviging is gebruikt.

Kleine gaten repareren

Een klein gaatje of scheurtje is gemakkelijk te stoppen met de stopsteek. Deze steek naait automatisch kleine steekjes heen en weer om kleine gaatjes of scheurtjes te bedekken.

Instellen voor stopsteek

Rijg uw machine in met een draad in een kleur die zo dicht mogelijk bij uw stof ligt.

1. Selecteer de Darning Stitch (stopsteek).
2. De stopsteek wordt gebruikt in combinatie met de Buttonhole Foot (knoopsgatvoet). Meet de lengte van de scheur/het gat. Duw de knoophouderhendel (A) naar buiten tot de overeenkomstige lengte. De afstand tussen de knoophouderhendel en de stopper (B) is de geschatte lengte van de stopsteek. De maximale lengte is ongeveer 3 cm (1 1/4"). (Als de scheur langer is, herhaalt u de steek).
3. Bevestig de Buttonhole Foot (knoopsgatvoet) aan uw machine. Plaats uw stof onder de naaivoet. Lijn de stof zo uit dat de onderkant van de scheur iets boven het midden van de naaivoet ligt (C).

4. Laat de Buttonhole Lever (knoopsgathendel) (D) helemaal naar beneden zakken en duw deze van u af. De Buttonhole Lever (knoopsgathendel) moet passen tussen de knoophouderhendel (A) en de stopper (B).

5. Begin met naaien, de machine stopt automatisch zodra de stopsteek is voltooid. Verplaats uw stof en herhaal dit totdat het hele beschadigde gebied is bedekt.

Opmerking: Om het stoppen nog steviger te maken, plaatst u een stof onder het gat/de scheur voordat u gaat naaien.

Eenstaps knoopsgat

Naai knoopsgaten perfect op maat voor uw knoop. De stof moet worden verstevigd en/of gestabiliseerd waar knoopsgaten moeten worden genaaid.

Instellen voor knoopsgat

1. Markeer de startpositie van het knoopsgat op de stof (A).
2. Duw op de One-Step Buttonhole Foot (eerstaps knoopsgatvoet) de knoophouder open door de hendel naar achteren te duwen (B). Plaats de knoop. Duw de knoophouder naar voren totdat de knoop op zijn plaats zit (C). De knoop bepaalt de lengte van het knoopsgat. De afstand tussen de knoophouderhendel (B) en de stopper (D) is de lengte van het knoopsgat.

3. Bevestig de One-Step Buttonhole Foot (eerstaps knoopsgatvoet).
4. Zorg ervoor dat de draad door het gat in de naaivoet is getrokken en onder de voet is geplaatst.
5. Plaats uw stof onder de naaivoet zodat de markering op de stof is uitgelijnd met het midden van de Buttonhole Foot (knoopsgatvoet) (E).
6. Laat de Buttonhole Lever (knoopsgathendel) (F) helemaal naar beneden zakken en duw deze van u af. De knoopsgathendel moet passen tussen de knoophouderhendel (B) en de stopper (D).

7. Houd het uiteinde van de bovendraad vast en begin met naaien. Het knoopsgat wordt genaaid van de voorkant van de naaivoet naar de achterkant. Stop met naaien als het knoopsgat klaar is.
8. Zodra het knoopsgat klaar is, tilt u de naaivoet op. Duw de knoopsgathendel helemaal omhoog.
9. Om de grendel te bevestigen, rijgt u het uiteinde van de bovendraad in een handnaainaald, trekt u deze naar de verkeerde kant en knoopt u het uiteinde vast voordat u overtollige draad afknipt.
10. Gebruik een tornmesje en knip het knoopsgat open van beide uiteinden naar het midden (G).

Als u nog een knoopsgat wilt naaien, duw dan de knoopsgathendel niet omhoog als het knoopsgat klaar is. Duw hem in plaats daarvan weer van u af. Naai nog een knoopsgat.

Opmerking: Naai altijd een testknoopsgat op een stuk reststof.

Ritsen naaien

De Zipper Foot (ritsvoet) kan aan de rechter- of linkerkant van de naald worden bevestigd, waardoor het gemakkelijk is om beide zijden van de rits te naaien.

Instellen voor het naaien van ritsen

Om de rechterkant van de rits te naaien, bevestigt u de voet in de linker naaivoetpositie (A).

Om de linkerkant van de rits te naaien, bevestigt u de voet in de rechter naaivoetpositie (B).

Gecentreerde rits

• Plaats de stofstukken met de goede kanten op elkaar en speld ze vast. Markeer de ritslengte op uw stof.
• Rijg de ritsnaad met behulp van de aangegeven naadtoeslag (gebruik een rechte steek met steeklengte 4 mm, draadspanning 2). Rijg tot het einde van de ritsmarkering (C).

• Stel de machine in voor een rechte steek (zie tabel hierboven), maak een paar steken achteruit en naai de rest van de naad met de aangegeven naadtoeslag (C).
• Pers de naadtoeslagen open. Plaats de goede kant van de rits op de verkeerde kant van de naad, plak deze vast (D).

• Draai uw project om en zorg ervoor dat de goede kant naar boven wijst. Klik de Zipper Foot (ritsvoet) vast aan de linkerkant van de naald (A).
• Naai langs de rechterkant van de rits tot het einde van uw rits, vergeet niet om aan het begin achteruit te stikken. Stop met de naald naar beneden in de stof, til de naaivoet op en draai uw project om over de onderkant van de rits te naaien (E).

• Bevestig de Zipper Foot (ritsvoet) aan de rechterkant van de naald (B). Naai de resterende ritskant zoals u deed met de eerste kant (F).

• Draai uw project om de tape aan de achterkant te verwijderen.
• Draai uw project weer naar de goede kant en verwijder de rijgsteken.

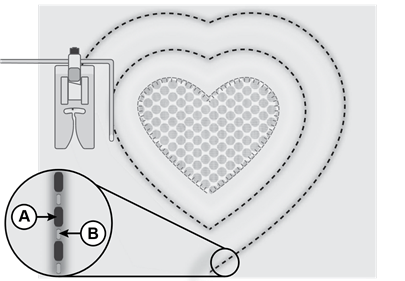

Hand-Look Quiltsteek

Simuleer de look van handgestikte quilts met de Hand-look Quiltsteek. Rijg de naald in met transparante draad of met een draad die past bij de kleur van de bovenkant van de stof. Rijg de spoel in met een draadkleur die past bij of contrasteert met de bovenkant van de stof, afhankelijk van de look die u wilt voor uw project (de spoeldraad verschijnt daadwerkelijk aan de bovenkant van de stof).

Instellen voor hand-look quiltsteek

• Om de nauwkeurige handgestikte look te krijgen, is het belangrijk dat de steek wordt genaaid met een hoge draadspanning. Zorg ervoor dat u de spanning instelt volgens de aanbevelingen in de steektabel.
• Stik langs een van de naden van uw project, of rond een applicatie. Het handlook-effect wordt gecreëerd doordat de spoeldraad naar de bovenkant van de stof wordt getrokken.
• Gebruik de quiltgeleider om gelijkmatige rijen kanaalquilten of echoquilten te maken, zoals afgebeeld. Plaats de rand-/quiltgeleider in de groef aan de achterkant van de naaivoethouder en pas de positie aan uw project aan.

1. Spoeldraad
2. Naalddraad

Knoop aannaaien

Maak knopen gemakkelijk en snel vast met de speciale knoopaannaaitsteek.

Instellen voor knoopaannaaien

1. Selecteer de Knoopaannaaitsteek.
2. Laat de transporteur zakken.
3. Bevestig de knoopaainaaivoet aan uw machine.
4. Markeer de plaatsing van de knoop met een markeerstift (A).

5. Plaats uw project onder de naaivoet, plaats de knoop onder de voet en lijn deze uit met de markering op de stof. Laat de naaivoet zakken (B).

6. Draai het handwiel zeer langzaam naar u toe om er zeker van te zijn dat de naald de gaten vrijmaakt. Pas indien nodig de steekbreedte aan (C).

7. Begin met naaien op lage snelheid. De machine stopt automatisch na een paar steken.
8. Laat een lange draadstaart achter en trek deze onder de knoop door. Wikkel de draadstaart om de schacht.
9. Gebruik een handnaainaald om de draad naar de verkeerde kant van de stof te trekken en vast te zetten.
10. Om de transporteur opnieuw in te schakelen, beweegt u de transporteurhendel terug naar de normale naaipositie en draait u vervolgens het handwiel een volledige omwenteling naar u toe.

ONDERHOUD

De machine reinigen

Om uw naaimachine goed te laten werken, moet u deze regelmatig reinigen. Er is geen smering (oliën) nodig. Veeg het buitenoppervlak van uw machine af met een zachte doek om eventueel opgehoopt stof of pluisjes te verwijderen.

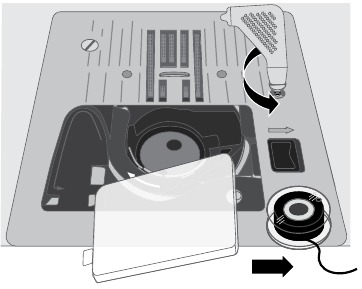

Het spoelgedeelte reinigen

Zet de naald omhoog en schakel de machine uit.

Verwijder de naaivoet. Schuif het spoelafdekplaatje eraf en verwijder de spoel.
Verwijder de schroeven in de naaldplaat met behulp van de L-schroevendraaier. Til de naaldplaat op en verwijder deze.

Reinig de transporteur en het spoelgedeelte met het borsteltje dat u bij de accessoires vindt.
Plaats de naaldplaat over de transporteur, plaats de schroeven terug en draai ze vast.
Bevestig de naaivoet, plaats de spoel terug en plaats het spoelafdekplaatje terug.

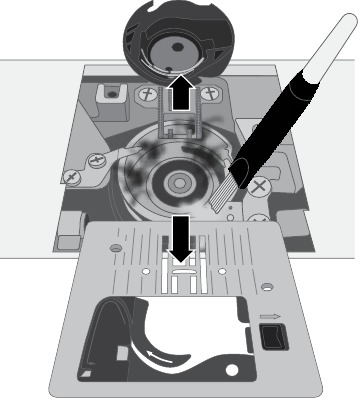

Reiniging onder het spoelgedeelte

Zet de naald omhoog en schakel de machine uit.

Reinig het gebied onder de spoelhuis na het naaien van verschillende projecten of wanneer u een ophoping van pluisjes in het spoelhuisgebied opmerkt.
Verwijder de naaivoet. Schuif het spoelafdekplaatje eraf en verwijder de spoel.
Verwijder de schroeven in de naaldplaat met behulp van de L-schroevendraaier. Til de naaldplaat op en verwijder deze.
Verwijder de spoelhuis door hem op te tillen. Dit is gemakkelijker als u hem tijdens het optillen iets naar links of rechts duwt. Reinig het gebied met de borstel of met een droge doek.

Let op: Blaas geen lucht in het spoelhuisgebied. Het stof en de pluisjes worden in uw machine geblazen.

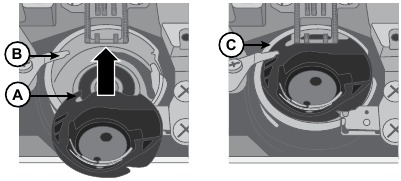

Geleid het "gevorkte" uiteinde van het spoelhuis (A) onder de spoelhouder (B) en onder de transporteur. Beweeg de spoelhuis iets van rechts naar links totdat deze correct in de haakbaan (C) glijdt.

Om er zeker van te zijn dat de spoelhuis correct is teruggeplaatst, draait u het handwiel naar u toe. De haakbaan (C) moet vrij in tegenwijzerzin kunnen draaien.

Plaats de naaldplaat over de transporteur, plaats de schroeven terug en draai ze vast.
Bevestig de naaivoet, plaats de spoel terug en plaats het spoelafdekplaatje terug.

Probleemoplossing

Lusjes garen aan de onderkant van de stof

Mogelijke oorzaak:
Lusjes garen aan de onderkant van de stof wijzen er altijd op dat de bovendraad niet correct is ingeregen. Dit gebeurt wanneer de bovendraad niet correct in het draadspanningsmechanisme is geplaatst en niet door de draadopnemer is geregen.

Oplossing:
Rijg de machine opnieuw in en zorg ervoor dat u eerst de naaivoet omhoog brengt voordat u begint met inrijgen, zodat de draad goed in het spanningsmechanisme en de draadopnemer kan worden geplaatst. Om te weten of u de machine correct opnieuw hebt ingeregen, probeert u deze test:

• Breng de naaivoet omhoog en rijg de bovenkant van de machine in.
• Rijg de naald in, maar plaats de draad nog niet onder de naaivoet. Als u aan de bovendraad naar links trekt, moet deze vrij kunnen bewegen.
• Laat de naaivoet zakken. Als u aan de bovendraad naar links trekt, moet u weerstand voelen. Dit betekent dat u de draad correct hebt ingeregen.
• Plaats de draad onder de naaivoet en haal vervolgens de spoeldraad omhoog. Schuif beide draadeinden onder de naaivoet naar achteren. Laat de naaivoet zakken en begin met naaien.

Als u de naaivoet laat zakken, maar de draad nog steeds vrij beweegt (u voelt geen verschil of de naaivoet omhoog of omlaag staat), betekent dit dat u de draad verkeerd hebt ingeregen. Verwijder de bovendraad en rijg de machine opnieuw in.

Spoeldraad breekt

Mogelijke oorzaak:	Spoel verkeerd ingeregen.
Oplossing:	Controleer of de spoel correct in de spoelhouder is geplaatst.
Mogelijke oorzaak:	Spoel te vol of ongelijkmatig opgewonden.
Oplossing:	De spoeldraad is mogelijk niet correct in de spanningsschijf voor het opspoelen van de spoel geplaatst tijdens het opspoelen.
Mogelijke oorzaak:	Vuil of pluisjes in de spoelhouder.
Oplossing:	Maak de spoelhouder schoon.
Mogelijke oorzaak:	Er worden verkeerde spoelen gebruikt.
Oplossing:	Gebruik spoelen van hetzelfde type als die bij de machine zijn geleverd (SINGER® Class 15 transparante spoelen) – vervang ze niet door andere.

Spoeldraad zichtbaar aan de bovenkant van de stof

Mogelijke oorzaak:	Bovendraad te strak.
Oplossing:	Verminder de spanning van de bovendraad.
Mogelijke oorzaak:	Het draadpad is geblokkeerd, waardoor er extra spanning op de bovendraad komt.
Oplossing:	Controleer of het draadpad van de bovendraad niet geblokkeerd is en of de draad vrij door het draadpad beweegt.
Mogelijke oorzaak:	Spoeldraad niet in spoelhuisspanning.
Oplossing:	Rijg de spoel opnieuw in.

Moeilijkheden bij het opspoelen van de spoel

Mogelijke oorzaak:	Spoeldraad losjes op de spoel gewikkeld.
Oplossing:	Spoel de spoel opnieuw op en zorg ervoor dat de draad goed in de spanningsschijf voor het opspoelen van de spoel is geplaatst.
Mogelijke oorzaak:	De spoelopwindas is niet volledig ingeschakeld, waardoor de spoel niet wordt opgewonden.
Oplossing:	Controleer of de spoelopwindas volledig is ingeschakeld voordat u begint met opwinden.
Mogelijke oorzaak:	De spoel wordt slordig opgewonden omdat het draadeinde niet wordt vastgehouden aan het begin van het opwindproces.
Oplossing:	Houd voordat u begint met opwinden het draadeinde (dat uit de spoel komt) stevig vast, laat de spoel gedeeltelijk vullen en stop vervolgens om het draadeinde dicht bij de spoel af te knippen.

Stof trekt samen

Mogelijke oorzaak:	Bovendraad is te strak.
Oplossing:	Verminder de spanning van de bovendraad.
Mogelijke oorzaak:	De steeklengte is te kort ingesteld.
Oplossing:	Vergroot de steeklengte-instelling.
Mogelijke oorzaak:	Verkeerde naaldtype voor stofsoort.
Oplossing:	Gebruik het juiste naaldtype en de juiste maat voor uw stof.

Stof tunnelt onder steken

Mogelijke oorzaak:
De stof is niet voldoende gestabiliseerd voor de dichtheid van de steken (bijvoorbeeld satijnsteekapplicatie).

Oplossing:
Voeg een stofstabilisator onder de stof toe om te voorkomen dat de steken samen tunnelen, waardoor een gerimpelde rand in de stof ontstaat.

Luidruchtig geluid tijdens het naaien

Mogelijke oorzaak:	Draad niet in draadopnemer.
Oplossing:	Rijg de machine opnieuw in en zorg ervoor dat de draadopnemer zich in de hoogste stand bevindt, zodat de draad in het oog van de draadopnemer komt — draai het handwiel van de machine naar u toe om de draadopnemer in de hoogste stand te brengen om in te rijgen.
Mogelijke oorzaak:	Draadpad is geblokkeerd.
Oplossing:	Controleer of de draad niet vastzit aan de draadklos of achter de klosdop.

Machine voert stof niet aan

Mogelijke oorzaak:	De naaivoet is na het inrijgen niet op de stof neergelaten.
Oplossing:	Laat de naaivoet zakken voordat u begint met naaien. "Duw" of "trek" niet aan de stof tijdens het naaien.
Mogelijke oorzaak:	De hendel van de transporteur is mogelijk teruggezet naar de "omhoog"-positie, maar het handwiel is nog niet één volledige slag gedraaid om de transporteur volledig opnieuw in te schakelen.
Oplossing:	De transporteur moet worden verhoogd en opnieuw worden ingeschakeld door het handwiel één volledige omwenteling te draaien.
Mogelijke oorzaak:	De steeklengte is ingesteld op nul.
Oplossing:	Vergroot de steeklengte-instelling.

Machine werkt niet

Mogelijke oorzaak:	De spoelopwindas is ingeschakeld wanneer u probeert te naaien.
Oplossing:	Schakel de spoelopwindas uit door deze naar links te duwen.
Mogelijke oorzaak:	Het netsnoer en/of de voetbediening zijn niet correct aangesloten.
Oplossing:	Zorg ervoor dat het netsnoer/de voetbediening correct in de machine en de voeding zijn geplaatst.
Mogelijke oorzaak:	Er worden verkeerde spoelen gebruikt.
Oplossing:	Gebruik spoelen van hetzelfde type als die bij de machine zijn geleverd (SINGER® Class 15 transparante spoelen)– vervang ze niet door andere.

Naalden breken

Mogelijke oorzaak:	Gebogen, botte of beschadigde naald.
Oplossing:	Gooi de naald weg en plaats een nieuwe naald.
Mogelijke oorzaak:	Verkeerde naaldmaat voor stof.
Oplossing:	Plaats een geschikte naald voor het stofsoort.
Mogelijke oorzaak:	Machine niet correct ingeregen.
Oplossing:	Rijg de machine volledig opnieuw in.
Mogelijke oorzaak:	"Duwen" of "trekken" aan de stof.
Oplossing:	Duw/trek de stof niet handmatig om te naaien, maar laat de transporteur van de machine de stof onder de naaivoet trekken terwijl u deze geleidt.

Naaldinrijger werkt niet

Mogelijke oorzaak:	Naald niet in de juiste positie.
Oplossing:	Breng de naald in de hoogste positie door het handwiel naar u toe te draaien.
Mogelijke oorzaak:	Verkeerde naaldmaat voor stof.
Oplossing:	Naald helemaal omhoog in de naaldklem.
Mogelijke oorzaak:	Naald is gebogen.
Oplossing:	Verwijder de gebogen naald en plaats een nieuwe naald.
Mogelijke oorzaak:	Haakpen beschadigd.
Oplossing:	De naaldinrijger moet worden vervangen. Neem contact op met een erkend servicecentrum.

Steken overslaan

Mogelijke oorzaak:	Naald verkeerd geplaatst.
Oplossing:	Controleer of de platte kant van de naaldtop naar de achterkant van de machine is gericht en of de naald zo ver mogelijk omhoog is, en draai vervolgens de naaldklemschroef vast.
Mogelijke oorzaak:	Verkeerde naald voor genaaide stof.
Oplossing:	Gebruik het juiste naaldtype en de juiste maat voor uw stof.
Mogelijke oorzaak:	Gebogen, botte of beschadigde naald.
Oplossing:	Gooi de naald weg en plaats een nieuwe naald.

Vervormde steken

Mogelijke oorzaak:	"Duwen" of "trekken" aan de stof.
Oplossing:	Duw/trek de stof niet handmatig om te naaien, maar laat de transporteur van de machine de stof onder de naaivoet trekken terwijl u deze geleidt.
Mogelijke oorzaak:	Onjuiste steeklengte-instelling.
Oplossing:	Pas de steeklengte-instelling aan.
Mogelijke oorzaak:	Voor de techniek is mogelijk een stabilisator nodig.
Oplossing:	Plaats een stabilisator onder de stof.

Draadophoping aan het begin

Mogelijke oorzaak:	De boven- en spoeldraad zijn niet correct onder de naaivoet geplaatst voordat u begint met naaien.
Oplossing:	Zorg ervoor dat zowel de bovendraad als de spoeldraad onder de naaivoet en naar achteren zijn geplaatst voordat u begint met naaien.
Mogelijke oorzaak:	Er is begonnen met naaien zonder stof onder de naaivoet.
Oplossing:	Plaats de stof onder de voet en zorg ervoor dat de naald in de stof komt; houd beide draadeinden lichtjes vast voor de eerste paar steken.
Mogelijke oorzaak:	Voor de techniek is mogelijk een stabilisator nodig.
Oplossing:	Plaats een stabilisator onder de stof.

Bovendraad breekt

Mogelijke oorzaak:	Draadpad geblokkeerd
Oplossing:	Controleer of de draad vastzit aan de draadklos (ruwe plekken op de klos zelf) of achter de klospin of klosdop (als de draad achter de klosdop is gevallen en daardoor niet vrij door het machinepad kan worden gevoerd).
Mogelijke oorzaak:	Machine niet correct ingeregen.
Oplossing:	Verwijder de bovendraad volledig, breng de naaivoet omhoog, rijg de machine opnieuw in en zorg ervoor dat de draad in de draadopnemer zit (breng de draadopnemer in de hoogste positie door het handwiel naar u toe te draaien.
Mogelijke oorzaak:	Bovenste spanning te strak.
Oplossing:	Verminder de spanning van de bovendraad.

Technische specificaties

Naaisnelheid Maximaal 800 ± 50 rpm (bij gebruik van een rechte steek met de standaard steeklengte)	Nominale spanning 240 V/50Hz, 230 V/50Hz, 220 V/5060Hz, 127 V/60 Hz, 120 V/60 Hz, 125 V/60 Hz, 100V/50-60Hz	Naaivoet omhoog 6 mm
Beschermingsklasse II (Europa)	Steekbreedte 0–7,0 mm	Steeklengte 0–4,5 mm
Type lamp LED-licht	Afmetingen machine Lengte: ≈465 mm Breedte: ≈210 mm Hoogte: ≈300 mm	Gewicht 6,3 kg

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Bij het gebruik van een elektrisch apparaat moeten altijd basisveiligheidsmaatregelen worden gevolgd, waaronder de volgende: Lees alle instructies voordat u deze huishoudelijke naaimachine gebruikt. Bewaar de instructies op een geschikte plaats dicht bij de machine. Zorg ervoor dat u ze overhandigt als de machine aan een derde partij wordt gegeven.

OM HET RISICO OP ELEKTRISCHE SCHOKKEN TE VERMINDEREN:

• Een naaimachine mag nooit onbeheerd worden achtergelaten wanneer deze is aangesloten. Haal de stekker van deze naaimachine altijd direct na gebruik en vóór het reinigen, verwijderen van deksels, smeren of het uitvoeren van andere gebruiks-onderhoudswerkzaamheden die in de gebruiksaanwijzing worden vermeld, uit het stopcontact.

OM HET RISICO OP BRANDWONDEN, BRAND, ELEKTRISCHE SCHOKKEN OF LETSEL AAN PERSONEN TE VERMINDEREN:

• Niet als speelgoed laten gebruiken. Extra aandacht is vereist wanneer deze naaimachine wordt gebruikt door of in de buurt van kinderen.
• Gebruik deze naaimachine alleen voor het beoogde gebruik zoals beschreven in deze handleiding. Gebruik alleen hulpstukken die door de fabrikant worden aanbevolen zoals vermeld in deze handleiding.
• Gebruik deze naaimachine nooit als het snoer of de stekker beschadigd is, als de machine niet goed werkt, als de machine is gevallen of beschadigd, of in het water is gevallen. Breng de naaimachine terug naar het dichtstbijzijnde erkende servicecentrum voor onderzoek, reparatie, elektrische of mechanische afstelling.
• Gebruik de naaimachine nooit met afgedekte luchtopeningen. Houd de ventilatieopeningen van de naaimachine en de voetbediening vrij van de ophoping van pluisjes, stof en losse doek.
• Houd vingers uit de buurt van alle bewegende delen. Speciale zorg is vereist rond de naald van de naaimachine.
• Gebruik altijd de juiste naaldplaat. De verkeerde plaat kan ervoor zorgen dat de naald breekt.
• Gebruik geen verbogen naalden.
• Trek of duw niet aan de stof tijdens het stikken. Het kan de naald afbuigen waardoor deze breekt.
• Draag een veiligheidsbril.
• Zet de naaimachine uit ("O") bij het uitvoeren van afstellingen in het naaldgebied, zoals het inrijgen van de naald, het verwisselen van de naald, het inrijgen van de spoel of het verwisselen van de naaivoet, enz.
• Laat nooit een object in een opening vallen of steek er een object in.
• Niet buitenshuis gebruiken.
• Niet gebruiken waar spuitbussen worden gebruikt of waar zuurstof wordt toegediend.
• Om de verbinding te verbreken, zet u alle bedieningselementen in de uit-stand ("O") en haalt u vervolgens de stekker uit het stopcontact.
• Trek niet aan het snoer om de stekker uit het stopcontact te halen. Pak de stekker vast, niet het snoer, om de stekker uit het stopcontact te halen.
• De voetbediening wordt gebruikt om de machine te bedienen. Vermijd het plaatsen van andere objecten op de voetbediening.
• Gebruik de machine niet als deze nat is.
• Als de LED-lamp beschadigd of kapot is, moet deze worden vervangen door de fabrikant of diens servicevertegenwoordiger of een vergelijkbaar gekwalificeerd persoon om gevaar te voorkomen.
• Het netsnoer van de voetbediening kan niet worden vervangen. Als het netsnoer beschadigd is, moet de voetbediening worden weggegooid.
• Deze naaimachine is voorzien van dubbele isolatie. Gebruik alleen identieke vervangende onderdelen. Zie de instructies voor Onderhoud van dubbel geïsoleerde apparaten.

BEWAAR DEZE INSTRUCTIES

ALLEEN VOOR EUROPA:
Dit apparaat kan worden gebruikt door kinderen vanaf 13 jaar en ouder en personen met verminderde fysieke, zintuiglijke of mentale vermogens of gebrek aan ervaring en kennis, mits ze onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het apparaat en de bijbehorende gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.
De machine mag alleen worden gebruikt met een voetbediening van het type C-8000.

VOOR BUITEN EUROPA:
Deze naaimachine is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale vermogens, of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen over het gebruik van de naaimachine door een persoon die verantwoordelijk is voor hun veiligheid. Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met de naaimachine spelen. De machine mag alleen worden gebruikt met een voetbediening van het type C-8000.

ONDERHOUD VAN DUBBEL GEÏSOLEERDE PRODUCTEN
In een dubbel geïsoleerd product zijn twee isolatiesystemen aanwezig in plaats van aarding. Een dubbel geïsoleerd product is niet voorzien van een aardingsvoorziening en er mag ook geen aardingsvoorziening aan het product worden toegevoegd. Onderhoud aan een dubbel geïsoleerd product vereist uiterste zorg en kennis van het systeem en mag alleen worden uitgevoerd door gekwalificeerd onderhoudspersoneel. Vervangende onderdelen voor een dubbel geïsoleerd product moeten identiek zijn aan de onderdelen in het product. Een dubbel geïsoleerd product is gemarkeerd met de woorden 'DUBBELE ISOLATIE' of 'DUBBEL GEÏSOLEERD'.

Referenties

• SINGER Naai- & Borduurmachines | SINGER®

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Singer C7290Q Handleiding

Beschikbare talen
