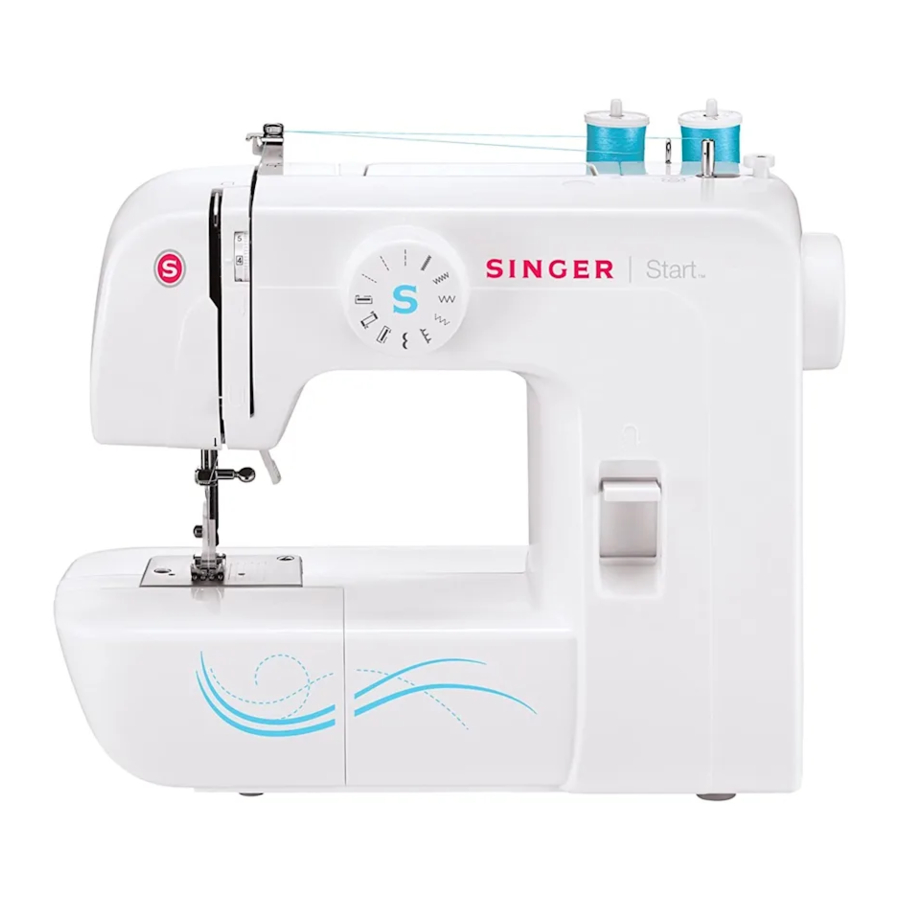

Singer Start 1304 Handleiding

Deze huishoudelijke naaimachine is ontworpen om te voldoen aan IEC/EN 60335-2-28 en UL1594.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Bij het gebruik van een elektrisch apparaat moeten altijd basisveiligheidsmaatregelen worden gevolgd, waaronder de volgende:

Lees alle instructies voordat u deze huishoudelijke naaimachine gebruikt. Bewaar de instructies op een geschikte plaats in de buurt van de machine. Zorg ervoor dat u ze overhandigt als de machine aan een derde partij wordt gegeven.

Om het risico op elektrische schokken te verminderen:

• Een naaimachine mag nooit onbeheerd worden achtergelaten wanneer deze is aangesloten. Haal de stekker van deze naaimachine altijd direct na gebruik en vóór het reinigen, verwijderen van afdekkingen, smeren of het uitvoeren van andere onderhoudswerkzaamheden die in de handleiding worden genoemd, uit het stopcontact.

Om het risico op brandwonden, brand, elektrische schokken of letsel aan personen te verminderen:

• Niet als speelgoed gebruiken. Nauwlettend toezicht is noodzakelijk wanneer deze naaimachine wordt gebruikt door of in de buurt van kinderen.
• Gebruik deze naaimachine alleen voor het beoogde gebruik zoals beschreven in deze handleiding. Gebruik alleen aanbevolen hulpstukken van de fabrikant zoals vermeld in deze handleiding.
• Gebruik deze naaimachine nooit als deze een beschadigd snoer of stekker heeft, als deze niet goed werkt, als deze is gevallen of beschadigd, of in water is gevallen. Breng de naaimachine terug naar de dichtstbijzijnde geautoriseerde dealer of servicecentrum voor onderzoek, reparatie, elektrische of mechanische afstelling.
• Gebruik de naaimachine nooit met geblokkeerde luchtopeningen. Houd de ventilatieopeningen van de naaimachine en de voetbediening vrij van ophoping van pluisjes, stof en losse stof.
• Houd vingers uit de buurt van alle bewegende delen. Speciale zorg is vereist rond de naaimachinenaald.
• Gebruik altijd de juiste naaldplaat. De verkeerde plaat kan ervoor zorgen dat de naald breekt.
• Gebruik geen verbogen naalden.
• Trek of duw niet aan de stof tijdens het naaien. Dit kan de naald doen afbuigen waardoor deze breekt.
• Draag een veiligheidsbril.
• Schakel de naaimachine uit ("O") bij het uitvoeren van aanpassingen in het naaldgebied, zoals het inrijgen van de naald, het vervangen van de naald, het inrijgen van de spoel of het vervangen van de naaivoet, enz.
• Laat nooit voorwerpen vallen of steek ze in een opening.
• Niet buitenshuis gebruiken.
• Niet gebruiken waar aerosolproducten (spray) worden gebruikt of waar zuurstof wordt toegediend.
• Om de verbinding te verbreken, zet u alle bedieningselementen in de uit-stand ("O") en haalt u de stekker uit het stopcontact.
• Trek niet aan het snoer om de stekker uit het stopcontact te halen. Pak de stekker vast en niet het snoer om de stekker uit het stopcontact te halen.
• De voetbediening wordt gebruikt om de machine te bedienen. Vermijd het plaatsen van andere voorwerpen op de voetbediening.
• Gebruik de machine niet als deze nat is.
• Als de LED-lamp beschadigd of kapot is, moet deze worden vervangen door de fabrikant of diens servicevertegenwoordiger of een soortgelijk gekwalificeerd persoon om gevaar te voorkomen.
• Als het snoer dat is aangesloten op de voetbediening beschadigd is, moet dit worden vervangen door de fabrikant of diens servicevertegenwoordiger of een soortgelijk gekwalificeerd persoon om gevaar te voorkomen.
• Deze naaimachine is voorzien van dubbele isolatie. Gebruik alleen identieke vervangende onderdelen.

Zie de instructies voor het onderhoud van dubbel geïsoleerde apparaten.

BEWAAR DEZE INSTRUCTIES

Alleen voor Europa:
Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en ouder en personen met verminderde fysieke, zintuiglijke of mentale vermogens of gebrek aan ervaring en kennis, mits ze onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het apparaat en de gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.

Het geluidsniveau onder normale bedrijfsomstandigheden is minder dan 75 dB(A).

De machine mag alleen worden gebruikt met voetbediening van het type KD-1902, FC-1902 (110-120V-gebied)/KD-2902, FC-2902A, FC-2902D (220-240V-gebied), vervaardigd door ZHEJIANG FOUNDER MOTOR CORPORATION LTD. 4C-316B (110-125V-gebied)/ 4C-326G (230V-gebied), vervaardigd door Wakaho Electric Ind. Co., Ltd.

Voor buiten Europa:
Deze naaimachine is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale vermogens, of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen over het gebruik van de naaimachine door een persoon die verantwoordelijk is voor hun veiligheid. Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met de naaimachine spelen.

Het geluidsniveau onder normale bedrijfsomstandigheden is minder dan 75 dB(A).

De machine mag alleen worden gebruikt met voetbediening van het type KD-1902, FC-1902 (110-120V-gebied)/KD-2902, FC-2902A, FC-2902D (220-240V-gebied), vervaardigd door ZHEJIANG FOUNDER MOTOR CORPORATION LTD. 4C-316B (110-125V-gebied)/ 4C-326G (230V-gebied), vervaardigd door Wakaho Electric Ind. Co., Ltd.

ONDERHOUD VAN DUBBEL GEÏSOLEERDE PRODUCTEN

In een dubbel geïsoleerd product worden twee isolatiesystemen geleverd in plaats van aarding. Er is geen aardingsvoorziening op een dubbel geïsoleerd product, noch mag een aardingsvoorziening aan het product worden toegevoegd. Onderhoud van een dubbel geïsoleerd product vereist uiterste zorg en kennis van het systeem en mag alleen worden uitgevoerd door gekwalificeerd servicepersoneel. Vervangende onderdelen voor een dubbel geïsoleerd product moeten identiek zijn aan de onderdelen in het product. Een dubbel geïsoleerd product is gemarkeerd met de woorden 'DUBBELE ISOLATIE' of 'DUBBEL GEÏSOLEERD'.

Basisprincipes van de machine

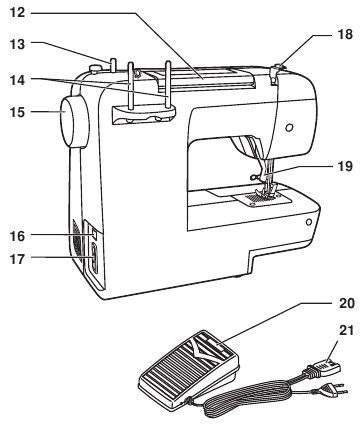

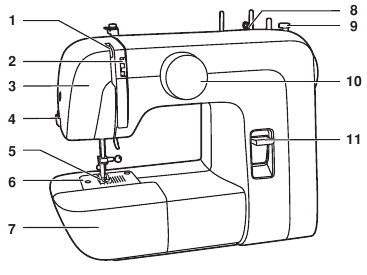

Belangrijkste onderdelen van de machine

1. Draadafroller
2. Draadspanningsknop
3. Voorplaat
4. Draadmes
5. Naaivoet
6. Naaldplaat
7. Naaitafel en accessoiredoos
8. Draadgeleider
9. Spoelwinderas
10. Selectieknop voor steken
11. Hendel voor achteruit naaien

12. Handgreep
13. Spoelwinder
14. Garenpennen
15. Handwiel
16. Aan/uit-schakelaar
17. Hoofdstekker
18. Spoeldraadgeleider
19. Naaivoetlichter
20. Voetpedaal
21. Stroomkabel

De machine aansluiten op de stroombron

Sluit de machine aan op een stroombron zoals afgebeeld. (1) Dit apparaat is uitgerust met een gepolariseerde stekker die moet worden gebruikt met het juiste gepolariseerde stopcontact. (2)

Let op:
Haal de stekker uit het stopcontact wanneer de machine niet in gebruik is. Voetpedaal Het voetpedaal regelt de naaisnelheid. (3)

Let op:
Raadpleeg een gekwalificeerde elektricien als u twijfelt over het aansluiten van de machine op een stroombron. Haal de stekker uit het stopcontact wanneer de machine niet in gebruik is.

Naailicht
Druk de hoofdschakelaar (A) op " l " voor stroom en licht.

Voor apparaten met een gepolariseerde stekker (een contact is breder dan de andere). Om het risico op elektrische schokken te verminderen, is deze stekker bedoeld om slechts op één manier in een gepolariseerd stopcontact te passen. Als de stekker niet volledig in het stopcontact past, draai de stekker dan om. Als de stekker nog steeds niet past, neem dan contact op met een gekwalificeerde elektricien om het juiste stopcontact te installeren. Wijzig de stekker op geen enkele manier.

1. Gepolariseerde stekker
2. Geleider bedoeld om te worden geaard

Twee standen naaivoetlichter

Bij het naaien van meerdere lagen of dikke stoffen kan de naaivoet in een hogere stand worden gezet voor een eenvoudige positionering van het werk (A).

Accessoires

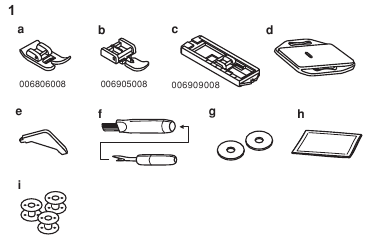

Standaard accessoires (1)

1. Universele voet
2. Ritsvoet
3. Knoopsgatvoet
4. Stopvoet
5. L-schroevendraaier
6. Tornmesje/borstel
7. Vilt voor garenpen (2x)
8. Pak naalden (3x)
9. Spoel (3x)

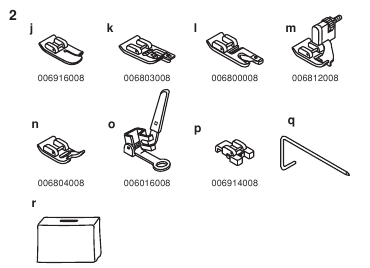

Optionele accessoires (2)
(Deze 9 accessoires worden niet bij deze machine geleverd; ze zijn echter verkrijgbaar als speciale accessoires bij uw plaatselijke dealer.)

10. Quiltvoet
11. Lockvoet
12. Zoomvoet
13. Blindzoomvoet
14. Satijnsteekvoet
15. Stop-/borduurvoet
16. Knoopaanzetvoet
17. Rand-/quiltgeleider
18. Zachte hoes

De machine inrijgen

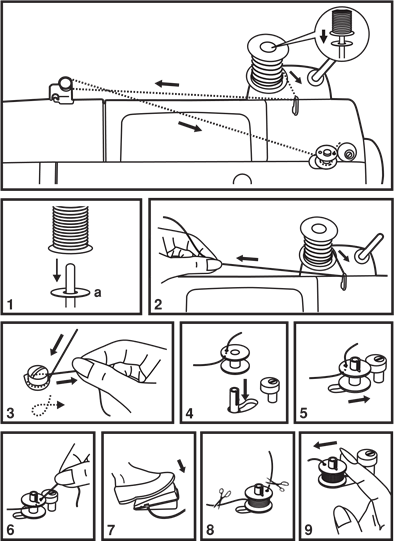

De spoel opwinden

• Plaats de draad en de spoelpenvilt (a) op de spoelpen. (1)
• Haal de draad door de draadgeleider. (2)
• Wind de draad met de klok mee rond de spanningsschijven van de spoelopwinder. (3)
• Rijg de spoel in zoals afgebeeld en plaats deze op de as. (4)
• Duw de spoelas naar rechts. (5)
• Houd het draadeinde vast. (6)
• Trap op het voetpedaal. (7)
• Laat het pedaal los na een paar slagen. Laat de draad los en knip zo dicht mogelijk bij de spoel af. Druk nogmaals op het pedaal. Zodra de spoel vol is, draait deze langzaam. Laat het pedaal los en knip de draad af. (8)
• Duw de spoelas naar links (9) en verwijder deze.

Let op:
Wanneer de spoelopwindas in de stand "spoelopwinden" staat, zal de machine niet naaien en zal het handwiel niet draaien. Om te beginnen met naaien, duwt u de spoelopwindas naar links (naaistand)

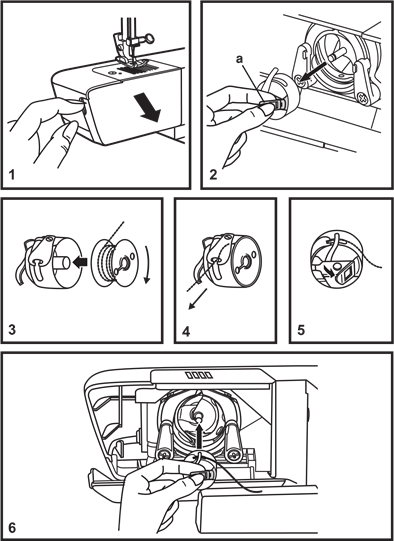

De spoel plaatsen

Bij het plaatsen of verwijderen van de spoel moet de naald volledig omhoog staan, in de hoogste stand.

• Verwijder de verlengtafel en open vervolgens het scharnierende deksel. (1)
• Trek aan het lipje (a) van de spoelhouder en verwijder de spoelhouder. (2)
• Houd de spoelhouder met één hand vast. Plaats de spoel zo dat de draad in de richting van de klok loopt (pijl). (3)
• Trek de draad door de gleuf en onder de vinger door, en houd de spoel in de houder vast totdat de draad op zijn plaats klikt (4). Laat een draad van 15 cm uitsteken. .
• Houd de spoelhouder vast aan de open scharnierende grendel. (5) - Plaats de spoelhouder in de shuttle, zodat de vinger van de spoelhouder op 12 uur is uitgelijnd. (6)

Let op: Zet de aan/uit-schakelaar op uit ("O") voordat u de spoel plaatst of verwijdert.

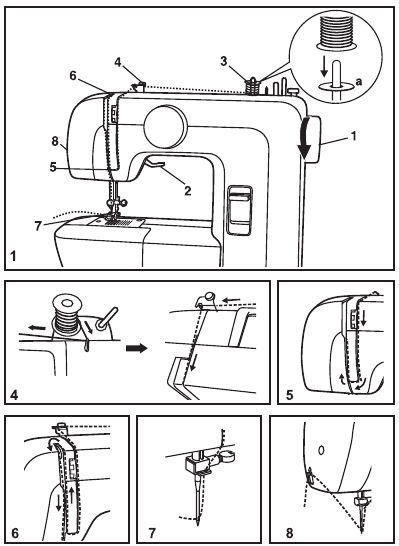

De bovendraad inrijgen

Dit is een eenvoudige handeling, maar het is belangrijk om deze correct uit te voeren, anders kunnen er verschillende naaiproblemen ontstaan.

• Begin met de naald naar het hoogste punt te brengen (1), en draai het handwiel verder tegen de klok in totdat de naald net iets begint te zakken. Til de naaivoet op om de spanningsschijven los te maken. (2)
  Let op: Voor de veiligheid wordt sterk aangeraden om de stroom uit te schakelen voordat u de machine inrijgt.
• Plaats de draad en de spoelpenvilt (a) op de spoelpen. (3)
• Trek de draad van de spoel door de draadgeleider naar de bovendraadgeleider. (4)
• Rijg de spanningsmodule in door de draad door het rechterkanaal te leiden en het linker kanaal omhoog. (5) Tijdens dit proces is het handig om de draad tussen de spoel en de draadgeleider vast te houden.
• Haal aan de bovenkant van deze beweging de draad van rechts naar links door het sleufvormige oog van de draadopnemer en vervolgens weer omlaag. (6)
• Haal de draad nu achter de dunne draadnaaldklemgeleider door (7) en vervolgens naar beneden naar de naald, die van voren naar achteren moet worden ingeregen.
• Trek ongeveer 15-20 cm draad naar achteren voorbij het naaldoog. Knip de draad op lengte met de ingebouwde draadafsnijder. (8)

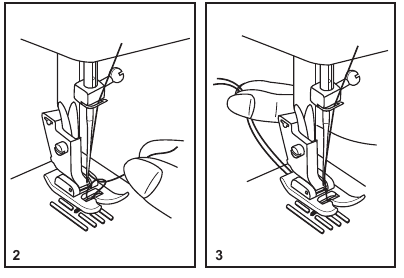

De spoeldraad omhoog halen

Houd de bovendraad met de linkerhand vast. Draai het handwiel (1) naar u toe (tegen de klok in) en laat de naald zakken en weer omhoog komen.

Let op: Als het moeilijk is om de spoeldraad omhoog te halen, controleer dan of de draad niet bekneld zit door het scharnierende deksel of de verwijderbare verlengtafel.

Trek voorzichtig aan de bovendraad om de spoeldraad door het gat in de naaldplaat omhoog te halen. (2) Leg beide draden naar achteren onder de naaivoet. (3)

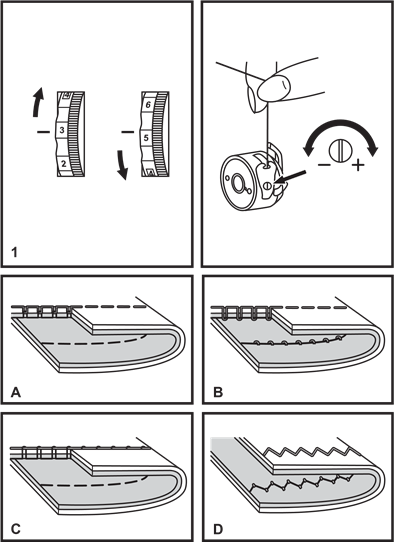

Draadspanning

Basisinstelling bovendraadspanning: "4" (1) Om de spanning te verhogen, draait u de knop naar het volgende hogere nummer. Om de spanning te verlagen, draait u de knop naar het volgende lagere nummer.

1. Normale draadspanning voor het naaien van rechte steken.
2. Draadspanning te los voor het naaien van rechte steken. Draai de knop naar een hoger nummer.
3. Draadspanning te strak voor het naaien van rechte steken. Draai de knop naar een lager nummer.
4. Normale draadspanning voor zigzag- en decoratief naaien. De juiste draadspanning is wanneer een kleine hoeveelheid van de bovendraad aan de onderkant van de stof verschijnt.

Onderdraadspanning (2)
Om de spanning van de spoeldraad te testen, verwijdert u de spoelhouder en de spoel en houdt u deze vast door hem aan de draad op te hangen. Schok er een of twee keer aan. Als de spanning correct is, zal de draad ongeveer een paar centimeter afwikkelen. Als de spanning te strak is, wikkelt hij helemaal niet af. Als de spanning te los is, zal hij te veel zakken. Om aan te passen, draait u aan het kleine schroefje aan de zijkant van de spoelhouder.

Let op:

• Een juiste instelling van de spanning is belangrijk voor goed naaien.
• Er is geen enkele spanningsinstelling die geschikt is voor alle steek functies, draad of stof.
• Een evenwichtige spanning (identieke steken zowel aan de boven- als onderkant) is meestal alleen wenselijk voor het naaien van rechte steken.
• 90% van al het naaiwerk zal tussen "3" en "5" liggen.
• Voor zigzag- en decoratieve stekenfuncties moet de draadspanning over het algemeen lager zijn dan voor het naaien van rechte steken.
• Voor alle decoratieve naaiwerken krijgt u altijd een mooiere steek en minder stofrimpeling wanneer de bovendraad aan de onderkant van uw stof verschijnt.

Naaien

Hoe u uw patroon kiest

Om een steek te selecteren, draait u gewoon aan de patroonkeuzeknop. (a) De patroonkeuzeknop kan in beide richtingen worden gedraaid.

1. Patroonkeuzeknop
2. Hendel voor achteruit naaien

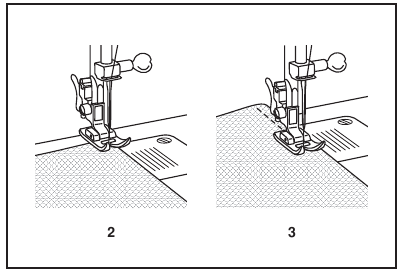

Rechte steek naaien

Om te beginnen met naaien, stelt u de machine in op een rechte steek. (1)

Plaats de stof onder de naaivoet met de stofkant uitgelijnd met de gewenste naadgeleidingslijn op de naaldplaat. (2) Laat de naaivoetopheffer zakken en stap vervolgens op de voetregelaar om te beginnen met naaien. (3)

Achteruit naaien

Om het begin en het einde van een naad vast te zetten, drukt u de hendel voor achteruit naaien (A) omlaag. Naai een paar steken achteruit. Laat de hendel los en de machine naait weer vooruit. (1)

Het werk verwijderen

Draai het handwiel naar u toe (tegen de klok in) om de draadopnemer in de hoogste stand te brengen en de naald begint te dalen, til de naaivoet op en verwijder het werk achter de naald en de naaivoet. (2)

De draad afsnijden

Trek de draden onder en achter de naaivoet. Leid de draden naar de zijkant van de voorplaat en in de draadafsnijder (B). Trek de draden naar beneden om ze af te snijden. (3)

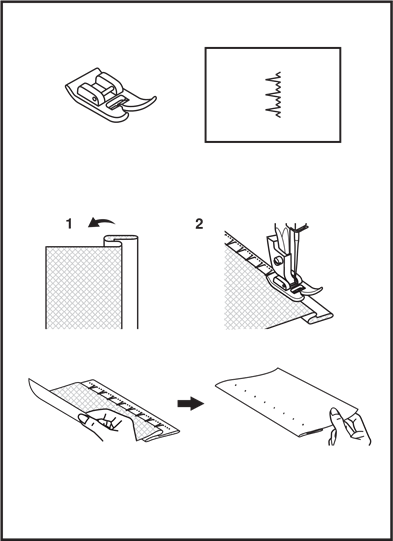

Blindzoom

Voor zomen, gordijnen, broeken, rokken, enz.

Blindzoom voor stretchstoffen.

Opmerking: Het vergt oefening om blindzomen te naaien. Maak altijd eerst een naaittest.

Blindzoom:

Vouw de zoom tot de gewenste breedte en pers. Vouw terug (zoals weergegeven in afb. 1) tegen de goede kant van de stof met de bovenrand van de zoom ongeveer 7 mm (1/4") uitstekend aan de rechterkant van de gevouwen stof.

Begin langzaam te naaien op de vouw en zorg ervoor dat de naald de gevouwen bovenkant licht raakt om één of twee draden van de stof te vangen. (2)

Vouw de stof uit wanneer het zomen is voltooid en pers.

Lingeriesteek: Vouw de zoom tot de gewenste breedte en pers. Plaats de stof met de goede kant naar boven met de rand van de zoom naar links. Begin met naaien zodat de naald van de linkerrand van de stof zwaait om een kleine schelp te vormen. Door de spanning iets aan te spannen, ontstaat een diepere schelp.

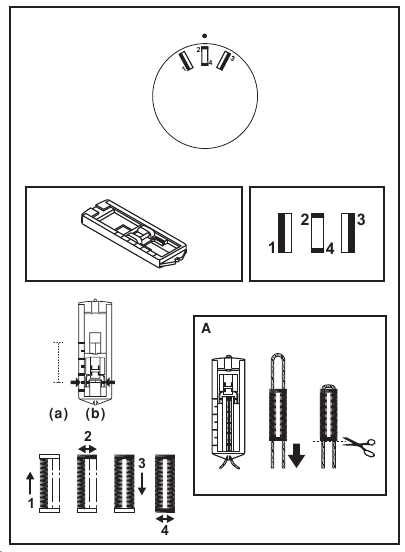

4-staps knoopsgaten naaien

Voorbereiden

1. Verwijder de universele voet en bevestig de knoopsgatvoet.
2. Meet de diameter en dikte van de knoop en voeg 0,3 cm (1/8") toe voor de grendel om de juiste knoopsgatlengte te verkrijgen; markeer de knoopsgatgrootte op de stof. (a)
3. Plaats de stof onder de voet, zodat de markering op de knoopsgatvoet overeenkomt met de beginmarkering op de stof. Laat de voet zakken, zodat de knoopsgatcenterlijn die op de stof is gemarkeerd, overeenkomt met het midden van de knoopsgatvoet. (B)

Opmerking: De dichtheid varieert afhankelijk van de stof. Test altijd een knoopsgat op de stof die u gebruikt om het knoopsgat te naaien.

Volg de 4-stapsvolgorde en verander van de ene stap naar de andere met de patroonkeuzeknop. Wanneer u van de ene stap naar de andere gaat tijdens het knoopsgatproces, moet u ervoor zorgen dat de naald omhoog staat voordat u de patroonkeuzeknop naar de volgende stap draait. Zorg ervoor dat u niet te veel steken naait in stap 1 en 3. Gebruik een tornmesje en snijd het knoopsgat van beide uiteinden naar het midden open.

Tips:

• Door de spanning van de bovendraad iets te verminderen, krijgt u betere resultaten.
• Gebruik een stabilisator voor fijne of rekbare stoffen.
• Het is raadzaam om zware draad of koord te gebruiken voor rekbare of gebreide stoffen. De zigzag moet over de zware draad of het koord naaien. (A)

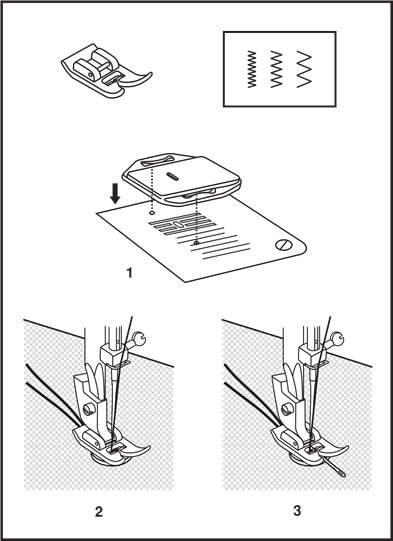

Knoppen aannaaien

Installeer de stopvoet. (1)

Plaats het werk onder de voet. Plaats de knoop in de gewenste positie en laat de voet zakken. Stel de patroonkeuzeknop in op een zigzagpatroon, dat overeen moet komen met de afstand tussen de twee gaten van de knoop. Draai het handwiel naar u toe om te controleren of de naald in het rechter- en linkergaatje van de knoop gaat zonder de knoop te raken. Naai de knoop langzaam met ongeveer 10 steken vast. (2) Breng de draadeinden naar de achterkant van het werk en knoop ze vervolgens handmatig af.

Als een schacht vereist is, plaatst u een stopnaald bovenop de knoop en naait u. (3)

Voor knopen met 4 gaten naait u eerst door de voorste twee gaten, duwt u het werk naar voren en naait u vervolgens door de achterste twee gaten.

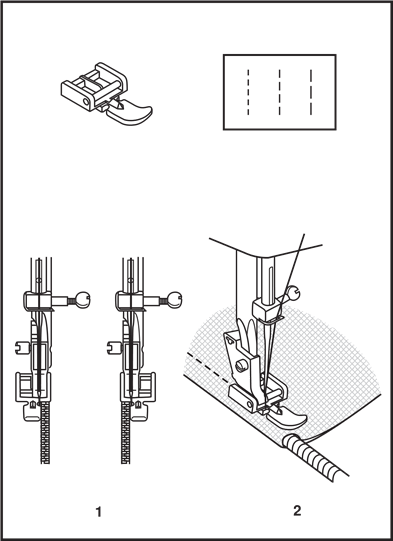

Ritsen en paspels

Stel de machine in zoals afgebeeld.

Verander naar ritsvoet. De ritsvoet kan rechts of links worden bevestigd, afhankelijk van aan welke kant van de voet u gaat naaien. (1)

Om langs het ritslipje te naaien, laat u de naald in de stof zakken, tilt u de naaivoet op en duwt u het ritslipje achter de naaivoet. Laat de voet zakken en ga verder met naaien.

Het is ook mogelijk om een stuk koord in een biasstrook te naaien om een "welt" of paspel te vormen. (2)

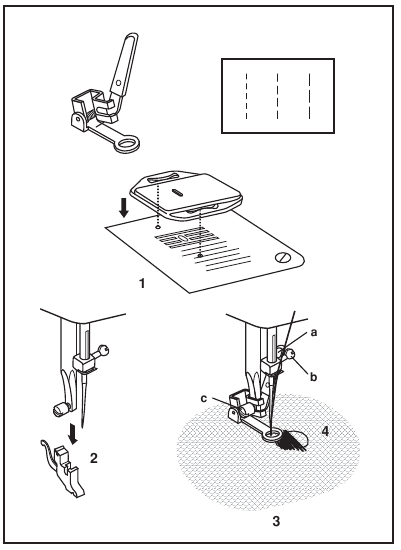

Vrij bewegen stoppen, stippelen

* De stop-/borduervoet is een optioneel accessoire dat niet bij uw machine wordt geleverd.

Stoppen: Installeer de stopvoet. (1)

Verwijder de naaivoetschacht. (2) Bevestig de stop-/borduervoet aan de naaivoetstang. De hendel (a) moet zich achter de naaldklem schroef (b) bevinden. Druk de stop-/borduervoet stevig van achteren aan met uw wijsvinger en draai de schroef (c) vast. (3) Voor het stoppen naait u eerst rond de rand van het gat (om de draden vast te zetten). (4) Eerste rij: Werk altijd van links naar rechts. Draai het werk 90° en naai over de vorige steken. Een stopring wordt aanbevolen voor gemakkelijker naaien en betere resultaten.

Opmerking: Vrij bewegen stoppen wordt uitgevoerd zonder het interne toevoersysteem van de naaimachine. De beweging van de stof wordt bepaald door de bediener. Het is noodzakelijk om de naaisnelheid en de beweging van de stof te coördineren.

Stippelen: Stel de machine in op een rechte steek. Het gebruik van de optionele stop-/borduervoet helpt u bij het naaien op een kronkelende manier om kleine gebogen lijnen te creëren om lagen stof en batting bij elkaar te houden.

Algemene informatie

De verwijderbare verlengtafel installeren

Houd de verwijderbare verlengtafel horizontaal en duw deze in de richting van de pijl. (1)

Om de verlengtafel te verwijderen, trekt u deze naar links. De binnenkant van de verwijderbare verlengtafel kan worden gebruikt als een accessoirebox. Om te openen, klapt u deksel naar beneden zoals weergegeven. (2)

De naaivoetschacht bevestigen

Til de naaivoetstang (a) op met de naaivoetopheffer. Bevestig de naaivoetschacht (b) zoals afgebeeld. (1)

De naaivoet bevestigen
Installeer de pen (d) van de naaivoet (e) in de uitsparing (c) van de naaivoetopheffer. (2)

De naaivoet verwijderen
Duw de naaivoet (e) om deze los te koppelen van de uitsparing (c). (3)

De rand-/quiltgeleider bevestigen
Bevestig de rand-/quiltgeleider (f) in de gleuf zoals afgebeeld. Pas naar behoefte aan voor zomen, plooien, quilten, enz. (4)

Let op: Zet de aan/uit-schakelaar op uit ("O") bij het uitvoeren van een van de bovenstaande handelingen!

Naald-/stof-/draadkaart

SELECTIEGIDS VOOR NAALD, STOF, DRAAD

Stem de naaldgrootte af op de draadgrootte en het gewicht van de stof.

NAALD, STOFSELECTIE

Opmerking:

1. Gebruik voor de beste naairesultaten altijd originele SINGER-naalden.
2. Vervang de naald vaak (ongeveer om de andere kledingstuk) en/of bij de eerste draadbreuk of overgeslagen steken.
3. Gebruik een backing voor fijne of rekbare stoffen.

Stopvoet

Voor bepaalde soorten werk (bijv. stoppen of borduren uit de vrije hand) moet de stopvoet worden gebruikt. Installeer de stopvoet zoals afgebeeld. Verwijder de stopvoet voor normaal naaien. Voor vrij bewegen naaien wordt aanbevolen om een stop-/borduervoet te gebruiken, die verkrijgbaar is als optioneel accessoire bij geautoriseerde SINGER-verkooppunten.

Onderhoud

Naalden inbrengen en vervangen

Vervang de naald regelmatig, vooral als deze tekenen van slijtage vertoont en problemen veroorzaakt. Gebruik voor de beste naairesultaten altijd SINGER-merknaalden.

Plaats de naald zoals afgebeeld:

1. Draai de naaldklem los en draai deze weer vast na het plaatsen van de nieuwe naald. (1)

2. De platte kant van de schacht moet naar achteren wijzen. C/D. Steek de naald zo ver mogelijk omhoog.

Let op: Zet de aan/uit-schakelaar op uit ("O") voordat u de naald plaatst of verwijdert.

Naalden moeten in perfecte staat zijn. (2)

Problemen kunnen optreden met:

1. Gebogen naalden
2. Beschadigde punten
3. Stompe naalden

Onderhoud

Let op: Koppel de machine los van de stroomvoorziening door de stekker uit het stopcontact te halen. Bij het reinigen van de machine moet deze altijd losgekoppeld zijn van de stroomvoorziening.

Verwijder de steekplaat:

Draai aan het handwiel totdat de naald volledig omhoog staat. Open het scharnierende voorpaneel en draai de schroeven van de steekplaat los met de schroevendraaier. (1)

Het schoonmaken van de transporteur:
Gebruik de meegeleverde borstel om het hele gebied schoon te maken. (2)

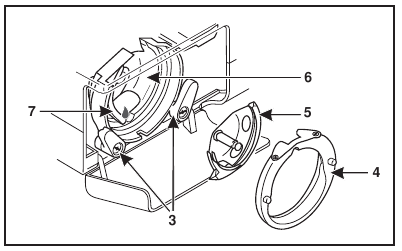

De grijper reinigen en smeren:

Verwijder de spoelhouder. Klik de twee grijperarmen (3) naar buiten. Verwijder de grijperringdeksel (4) en de grijper (5) en reinig deze met een zachte doek. Smeer op punt (6) (1-2 druppels) met naaimachineolie. Draai aan het handwiel totdat de grijperring (7) zich in de linkerpositie bevindt. Vervang de grijper (5). Plaats het grijperringdeksel terug en klik de twee grijperarmen terug. Plaats de spoelhouder en de spoel terug en plaats de steekplaat terug.

Stofpluisjes en -draden moeten regelmatig worden verwijderd. Uw machine moet regelmatig worden onderhouden bij een van onze servicecentra.

Gids voor probleemoplossing

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Singer Start 1304 Handleiding

Beschikbare talen
