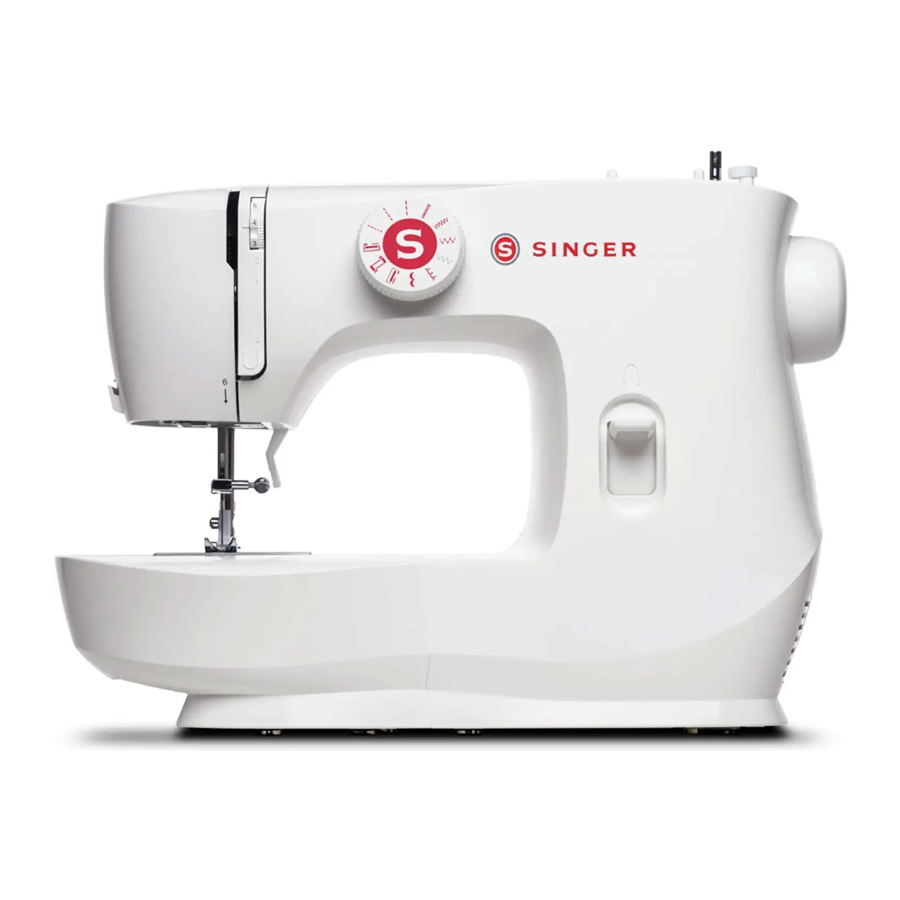

Singer MX60 Handleiding

Basisprincipes van de machine

Belangrijkste onderdelen van de machine

1. Draadspanningsknop
2. Draadopnemer
3. Draadmes
4. Persvoet
5. Naaldplaat
6. Afneembare verlengtafel/accessoire-opslag
7. Kiezer voor patronen
8. Bobine-opwindstop
9. Hendel voor achteruit naaien

Uitpakken

• Plaats de doos op een stevige, vlakke ondergrond. Til uw machine uit de doos en verwijder de buitenste verpakking.
• Verwijder al het andere verpakkingsmateriaal en de plastic zak.

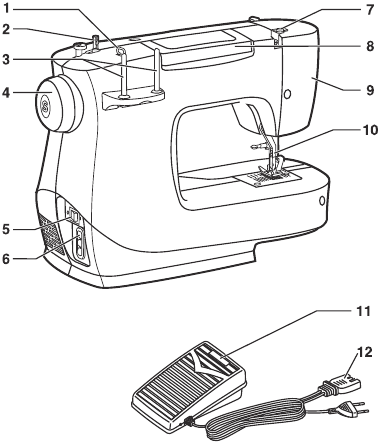

1. Draadgeleider
2. Bobine-opwindas
3. Spoelpen
4. Handwiel
5. Aan- en uitknop voor stroom en licht
6. Hoofdstekkercontact
7. Bobinedraadgeleider
8. Handvat
9. Voorplaat
10. Persvoetlichter
11. Voetpedaal voor snelheid
12. Stroomkabel

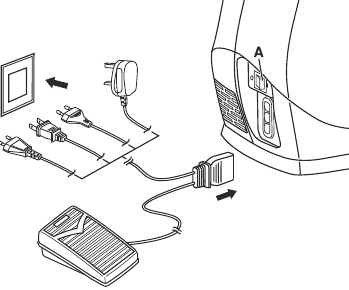

De machine aansluiten op de stroombron

Sluit de machine aan op een stroombron zoals afgebeeld.

Dit apparaat is uitgerust met een gepolariseerde stekker die moet worden gebruikt met het juiste gepolariseerde stopcontact.

Let op:
Trek de stekker uit het stopcontact wanneer de machine niet in gebruik is.

Voetpedaal
Het voetpedaal regelt de naaisnelheid.

Let op:
Raadpleeg een gekwalificeerde elektricien als u twijfelt over het aansluiten van de machine op de stroombron.

Naailampje
Druk de hoofdschakelaar (A) op "l" voor stroom en licht.

Voor apparaten met een gepolariseerde stekker (een pen is breder dan de andere). Om het risico op elektrische schokken te verminderen, is deze stekker bedoeld om slechts op één manier in een gepolariseerd stopcontact te passen. Als de stekker niet volledig in het stopcontact past, draai de stekker dan om. Als de stekker nog steeds niet past, neem dan contact op met een gekwalificeerde elektricien om het juiste stopcontact te installeren. Wijzig de stekker op geen enkele manier.

1. Gepolariseerde stekker
2. Geleider bedoeld om te worden geaard

Twee-staps persvoetlichter

Bij het naaien van meerdere lagen of dikke stoffen, kan de persvoet in een hogere positie worden gebracht om het werkstuk gemakkelijk te positioneren. (A)

Let op:
Uw SINGER^® machine is afgesteld om het beste stikresultaat te leveren bij normale kamertemperatuur. Extreme warme en koude temperaturen kunnen het naaresultaat beïnvloeden.

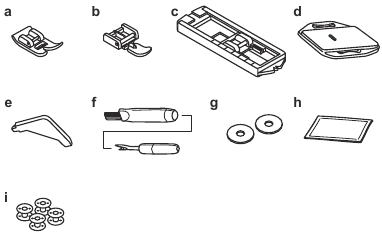

Accessoires

Standaard accessoires

1. Universele voet
2. Ritsvoet
3. Knoopsgatvoet
4. Stoplaat
5. L-schroevendraaier
6. Naadscheider/borstel
7. Spoelpenvilt (2x)
8. Pakje naalden (3x)
9. SINGER^® Klasse 15 bobines (4x)

Optionele accessoires:
Voor informatie over extra persvoeten, hulpstukken en accessoires die mogelijk beschikbaar zijn voor uw machine, gaat u naar www.singer.com.

De machine inrijgen

De spoel opwinden

• Plaats de draad en het spoelpenvilt (a) op de spoelpen.

• Haal de draad van de spoel door de bovenste draadgeleider.

• Wikkel de draad met de klok mee rond de spanningsschijven van de spoelopwinder.

• Rijg de spoel in zoals afgebeeld en plaats hem op de as.

• Duw de spoelas naar rechts.

• Houd het uiteinde van de draad vast.

• Stap op het voetpedaal.

• Laat het pedaal los na een paar slagen. Laat de draad los en knip hem zo dicht mogelijk bij de spoel af. Druk nogmaals op het pedaal. Zodra de spoel vol is, draait hij langzaam. Laat het pedaal los en knip de draad af.

• Duw de spoelas naar links en verwijder hem.


Let op:
Wanneer de spoelopwindas in de "spoelopwind"-stand staat, naait de machine niet en draait het handwiel niet. Om te beginnen met naaien, duwt u de spoelopwindas naar links (naaipositie).

De spoel plaatsen

Bij het plaatsen of verwijderen van de spoel moet de naald volledig omhoog staan.

• Open het scharnierende deksel.

• Trek aan het lipje van de spoelhouder (a) en verwijder de spoelhouder.

• Houd de spoelhouder met één hand vast. Plaats de spoel zo dat de draad met de klok mee loopt (pijl).

• Trek de draad door de gleuf en onder de vinger door. Laat een draaduiteinde van 15 cm over.

• Houd de spoelhouder vast bij de scharnierende grendel.

• Plaats deze in de shuttle.


Let op:
Zet de aan/uit-schakelaar op uit ("O") voordat u de spoel plaatst of verwijdert.

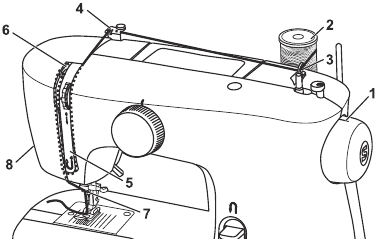

De bovendraad inrijgen

Dit is een eenvoudige handeling, maar het is belangrijk om deze correct uit te voeren, omdat anders verschillende naaiproblemen kunnen ontstaan.

• Breng de naald naar de hoogste stand door aan het handwiel naar u toe te draaien (tegen de klok in), zodat het merkteken op het handwiel recht omhoog wijst. Breng de naaivoet omhoog om de spanningsschijven los te maken.

• Plaats de draad en het spoelpenvilt (a) op de spoelpen.

  Opmerking: Voor de veiligheid wordt ten zeerste aangeraden om de stroom uit te schakelen voordat u de draad inrijgt.
• Haal de draad van de spoel door de bovenste draadgeleider.

• Leid de draad rond de draadgeleider zoals afgebeeld.

• Rijg de draadspanningsmodule in door de draad door het rechterkanaal naar beneden en het linker kanaal omhoog te leiden. (5) Tijdens dit proces is het handig om de draad tussen de spoel en de draadgeleider vast te houden.

• Boven aan deze beweging voert u de draad van rechts naar links door het sleufgat van de draadopnemer en vervolgens weer naar beneden.

• Voer de draad nu achter de dunne draadnaaldklemgeleider (7) door en vervolgens naar beneden naar de naald, die van voren naar achteren moet worden ingeregen.

• Trek ongeveer 15-20 cm draad naar achteren voorbij het oog van de naald. Knip de draad op lengte met de ingebouwde draadafsnijder.

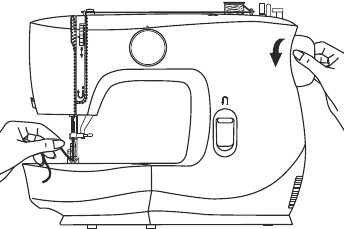

De spoeldraad omhoog halen

Houd de bovendraad met de linkerhand vast.

Draai het handwiel naar u toe (tegen de klok in) en laat de naald zakken en weer omhoog komen.
Opmerking:
Als het moeilijk is om de spoeldraad omhoog te halen, controleer dan of de draad niet vastzit aan het scharnierende deksel of de verwijderbare verlengtafel.
Trek voorzichtig aan de bovendraad om de spoeldraad door het gat in de steekplaat omhoog te halen.

Leg beide draden naar achteren onder de naaivoet.

Draadspanning

Bovendraadspanning
Basisinstelling draadspanning: "4".
Om de spanning te verhogen, draait u de knop naar het volgende hogere nummer.
Om de spanning te verlagen, draait u de knop naar het volgende lagere nummer.

1. Normale draadspanning voor naaien met rechte steken.

2. Draadspanning te los voor naaien met rechte steken. Draai de knop naar een hoger nummer.

3. Draadspanning te strak voor naaien met rechte steken. Draai de knop naar een lager nummer.

4. Normale draadspanning voor zigzag- en decoratief naaien. De juiste draadspanning is wanneer een kleine hoeveelheid van de bovendraad aan de onderkant van de stof verschijnt.


Onderdraadspanning
De spoelspanning is in de fabriek correct ingesteld, dus u hoeft deze niet aan te passen.

Let op:

• Een juiste instelling van de spanning is belangrijk voor goed naaiwerk.
• Er is geen enkele spanningsinstelling die geschikt is voor alle steken
• Een evenwichtige spanning (identieke steken boven en onder) is meestal alleen wenselijk voor constructienaaisteken met rechte steken. functies, draad of stof.
• 90% van alle naaiwerkzaamheden vinden plaats tussen "3" en "5".
• Voor zigzag- en decoratieve naaisteekfuncties moet de draadspanning over het algemeen lager zijn dan voor naaien met rechte steken.
• Voor alle decoratieve naaiwerkzaamheden krijgt u altijd een mooiere steek en minder stofplooien wanneer de bovendraad aan de onderkant van uw stof verschijnt.

Naaien

Hoe u uw patroon kiest

Om een steek te selecteren, draait u gewoon aan de patroonselectieknop. De patroonselectieknop kan in beide richtingen worden gedraaid.
Selecteer voor rechte steken patroon "" met de patroonselectieknop.
Selecteer voor zigzagsteek patroon "" met de patroonselectieknop.

1. Patroonselectieknop
2. Achteruitnaaihendel

Rechte steken naaien

Om te beginnen met naaien, zet u de machine op een rechte steek.

Plaats de stof onder de naaivoet met de rand van de stof uitgelijnd met de gewenste naadgeleidingslijn op de naaldenplaat.

Laat de naaivoethendel zakken en trap vervolgens op de voetpedaal om te beginnen met naaien.

Achteruit naaien

Om het begin en einde van een naad vast te zetten, drukt u de achteruitnaaihendel (A) omlaag. Naai een paar steken achteruit. Laat de hendel los en de machine naait weer vooruit.

Het werk verwijderen

Draai het handwiel naar u toe (tegen de klok in) om de draadopneemhendel in de hoogste stand te brengen en de naald begint te dalen, til de naaivoet op en verwijder het werk achter de naald en naaivoet.

De draad afsnijden

Trek de draden onder en achter de naaivoet. Leid de draden naar de zijkant van de voorplaat en in de draadafsnijder (B). Trek de draden naar beneden om af te snijden.

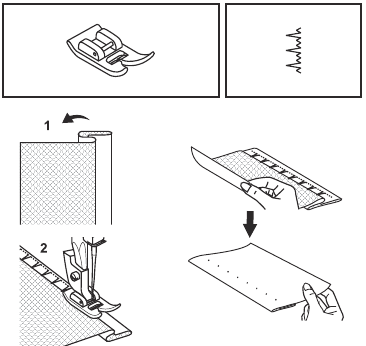

Blinde zoom

Voor zomen op gordijnen, broeken, rokken, enz.
Blinde zoom voor stretchstoffen.
Opmerking:
Het vergt oefening om blinde zomen te naaien. Maak altijd eerst een naaitest.

Blinde zoom:

Vouw de zoom om tot de gewenste breedte en pers. Vouw terug (zoals weergegeven in Fig. 1) tegen de goede kant van de stof met de bovenrand van de zoom die ongeveer 7 mm uitsteekt. (1/4") naar de goede kant van de gevouwen stof.
Begin langzaam te naaien op de vouw, en zorg ervoor dat de naald de gevouwen bovenkant licht raakt om een of twee draden van de stof op te vangen. (2)
Vouw de stof uit wanneer het zomen voltooid is en pers.
Opmerking:
Om blindzomen nog gemakkelijker te maken, gebruikt u een blindzoomvoet, verkrijgbaar bij uw SINGER^®-dealer.

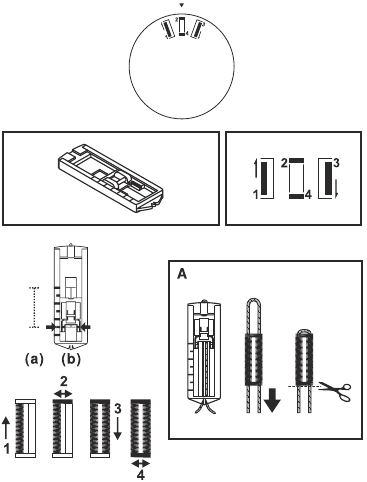

Knoopgaten

Voorbereiden

1. Verwijder de universele naaivoet en bevestig de knoopsgatvoet.
2. Meet de diameter en dikte van de knoop en voeg 0,3 cm (1/8") toe voor grendelsteken om de juiste knoopsgatlengte te verkrijgen; markeer de knoopsgatlengte op de stof (a).
3. Plaats de stof onder de voet, zodat de markering op de knoopsgatvoet overeenkomt met de beginmarkering op de stof. Laat de voet zakken, zodat de knoopsgatcenterlijn die op de stof is gemarkeerd overeenkomt met het midden van de knoopsgatvoet (b).

Opmerking:
De dichtheid varieert afhankelijk van de stof.
Naai altijd een knoopsgat op de stof die u gebruikt om het knoopsgat te naaien.
Volg de 4-staps volgorde en verander van de ene stap naar de andere met de patroonselectieknop. Wanneer u van stap naar stap door het knoopsgatproces gaat, moet u ervoor zorgen dat de naald omhoog is voordat u de patroonselectieknop naar de volgende stap draait. Pas op dat u niet te veel steken in stappen 2 en 4 naait. Gebruik een tornmesje en snijd het knoopsgat open van beide uiteinden naar het midden.
Tips:

• Het iets verminderen van de bovendraadspanning zal betere resultaten opleveren.
• Gebruik een stabilisator voor fijne of rekbare stoffen.
• Het is aan te raden om dik garen of koord te gebruiken voor stretch- of gebreide stoffen. De zigzag moet over het dikke garen of koord naaien. (A)

Knoppen aannaaien

Installeer de stop plaat.

Plaats het werk onder de voet.
Plaats de knoop in de gewenste positie en laat de voet zakken.
Stel de patroonselectieknop in op het tweede zigzagpatroon (zoals weergegeven), dat overeen moet komen met de afstand tussen de twee gaten van de knoop. Draai het handwiel naar u toe om te controleren of de naald in het rechter- en linkergaatje van de knoop gaat zonder de knoop te raken. Naai de knoop langzaam vast met ongeveer 10 steken.

Breng de draadeinden naar de achterkant van het werk en knoop ze vervolgens handmatig af.

Als een schacht vereist is, plaatst u een stopnaald boven op de knoop en naait u.

Voor knopen met 4 gaten naait u eerst door de voorste twee gaten, duwt u het werk naar voren en naait u vervolgens door de achterste twee gaten.

Ritsen en biezen

Stel de machine in zoals afgebeeld.
Vervang naar ritsvoet.

De ritsvoet kan rechts of links worden bevestigd, afhankelijk van welke kant van de voet u gaat naaien.

Om langs het ritslipje te naaien, laat u de naald in de stof zakken, tilt u de naaivoet op en duwt u het ritslipje achter de naaivoet. Laat de voet zakken en ga verder met naaien.
Het is ook mogelijk om een stuk koord in een biasstrook te naaien om een "welt" of bies te vormen.

Vrij bewegen stoppen, stippelen

* De stop-/borduurnaaivoet is een optioneel accessoire dat niet bij uw machine is inbegrepen.

Stoppen:
Installeer de stop plaat.

Verwijder de naaivoet schacht.

Bevestig de stop-/borduurnaaivoet aan de naaivoet stang.
De hendel (a) moet zich achter de naaldklem schroef (b) bevinden. Druk de stop-/borduurnaaivoet stevig van achteren aan met uw wijsvinger en draai de schroef (c) vast. (3)
Voor het stoppen naait u eerst rond de rand van het gat (om de draden vast te zetten). (4)

Eerste rij: Werk altijd van links naar rechts. Draai het werk 90 graden en naai over de vorige stiksels. Een stopring wordt aanbevolen voor gemakkelijker naaien en betere resultaten.
Opmerking: Vrij bewegen stoppen wordt uitgevoerd zonder het interne toevoersysteem van de naaimachine. De beweging van de stof wordt geregeld door de bediener. Het is noodzakelijk om de naaisnelheid en de beweging van de stof te coördineren.

Stippelen:
Stel de machine in op een rechte steek. Het gebruik van de optionele stop-/borduurnaaivoet helpt u bij het naaien, op een kronkelende manier om kleine gebogen lijnen te creëren om lagen stof en tussenvulling bij elkaar te houden.

Algemene informatie

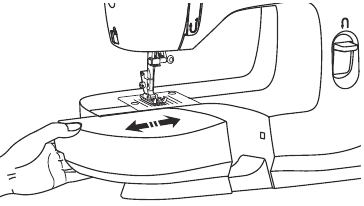

De verwijderbare verlengingstafel installeren

Houd de verwijderbare verlengingstafel horizontaal en duw deze in de richting van de pijl.

Om de verlengingstafel te verwijderen, trekt u deze naar links.

De binnenkant van de verwijderbare verlengingstafel kan worden gebruikt als een accessoiredoos.
Om te openen, klapt u het deksel naar beneden zoals weergegeven.

De naaivoet verwisselen

De naaivoet verwijderen
Duw de naaivoet (e) om deze los te maken van de uitsparing (c).

De naaivoet bevestigen
Plaats de pen (d) van de naaivoet (e) in de uitsparing (c) van de naaivoethouder.

De naaivoetschacht verwijderen en bevestigen
Til de naaivoetstang (a) op met de naaivoetlift.
Verwijder en bevestig de naaivoetschacht (b) zoals afgebeeld.

Let op:
Zet de aan/uit-schakelaar op uit ("O") bij het uitvoeren van een van de bovenstaande handelingen!

Naald/stof/draad-tabel

HANDLEIDING VOOR NAAALD-, STOF- EN DRAADKEUZE

Stem de naaldmaat af op de draaddikte en het gewicht van de stof.

NAAALD-, STOFKEUZE

Opmerking:

1. Gebruik voor de beste naairesultaten altijd originele SINGER^® naalden.
2. Vervang de naald vaak (ongeveer om de andere kledingstuk) en/of bij de eerste draadbreuk of overgeslagen steken.

Stoplaat

Voor bepaalde soorten werk (bijv. stoppen of borduren uit de vrije hand) moet de stoplaat worden gebruikt.
Installeer de stoplaat zoals afgebeeld.

Verwijder de stoplaat voor normaal naaien.
Voor naaien met vrije beweging wordt aanbevolen om een stop-/borduurvoet te gebruiken, verkrijgbaar als optioneel accessoire bij geautoriseerde SINGER^®-retailers.

Onderhoud

De naald plaatsen

Vervang de naald regelmatig, vooral als deze tekenen van slijtage vertoont en problemen veroorzaakt. Gebruik voor de beste naairesultaten altijd SINGER^®-naalden.
Plaats de naald zoals hieronder afgebeeld:

1. Draai de naaldklem los en draai deze weer vast na het plaatsen van de nieuwe naald.
2. De platte kant van de schacht moet naar achteren wijzen.
3. /D. Steek de naald zo ver mogelijk omhoog.

Let op:
Zet de aan/uit-schakelaar op uit ("O") voordat u de naald plaatst of verwijdert.
Naalden moeten in perfecte staat verkeren.

Er kunnen problemen optreden met:

1. Gebogen naalden
2. Beschadigde punten
3. Stompe naalden

Onderhoud

Let op:
Koppel de machine los van de elektrische voeding door de stekker uit het stopcontact te halen. Bij het reinigen van de machine moet deze altijd losgekoppeld zijn van de elektrische voeding.

Verwijder de naaldplaat:
Draai aan het handwiel totdat de naald volledig is opgetild. Open de scharnierende voorklep en schroef de naaldplaatschroeven los met de schroevendraaier.

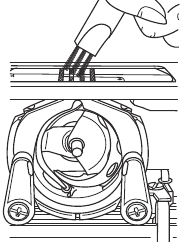

De transporteur reinigen:
Gebruik de meegeleverde borstel om het hele gebied te reinigen.

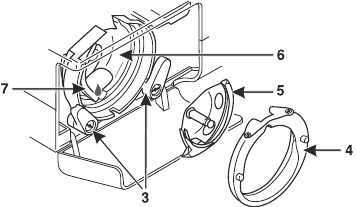

De grijper reinigen en smeren:

Verwijder de spoelhouder. Klik de twee grijper-borgarmen (3) naar buiten. Verwijder de grijperbaan-afdekking (4) en de grijper (5) en maak schoon met een zachte doek. Smeer op het punt (6) (1-2 druppels) met naaimachineolie. Draai aan het handwiel totdat de grijperbaan (7) zich in de linkerpositie bevindt. Plaats de grijper (5) terug. Plaats de grijperbaan-afdekking terug en klik de twee grijper-borgarmen terug. Plaats de spoelhouder en de spoel en plaats de naaldplaat terug.

Stofpluisjes en draden moeten regelmatig worden verwijderd.
Uw machine moet regelmatig worden onderhouden in een van onze servicecentra.

Gids voor probleemoplossing

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Bij het gebruik van een elektrisch apparaat moeten altijd basisveiligheidsmaatregelen worden gevolgd, waaronder de volgende:
Lees alle instructies voordat u deze huishoudelijke naaimachine gebruikt. Bewaar de instructies op een geschikte plaats dicht bij de machine. Zorg ervoor dat u ze overhandigt als de machine aan een derde partij wordt gegeven.

Om het risico op een elektrische schok te verminderen:

• Een naaimachine mag nooit onbeheerd achtergelaten worden wanneer deze is aangesloten. Het stopcontact waarop de machine is aangesloten, moet gemakkelijk toegankelijk zijn. Haal deze naaimachine altijd onmiddellijk na gebruik en voor reiniging, het verwijderen van afdekkingen, smering of het uitvoeren van andere onderhoudswerkzaamheden die in de handleiding worden genoemd, uit het stopcontact.

Om het risico op brandwonden, brand, elektrische schokken of letsel aan personen te verminderen:

• Niet als speelgoed gebruiken. Nauwlettend toezicht is noodzakelijk wanneer deze naaimachine wordt gebruikt door of in de buurt van kinderen.
• Gebruik deze naaimachine alleen voor het beoogde gebruik zoals beschreven in deze handleiding. Gebruik alleen hulpstukken die door de fabrikant worden aanbevolen zoals beschreven in deze handleiding.
• Gebruik deze naaimachine nooit als deze een beschadigd snoer of stekker heeft, niet goed werkt, is gevallen of beschadigd is, of in het water is gevallen. Breng de naaimachine terug naar de dichtstbijzijnde geautoriseerde dealer of servicecentrum voor onderzoek, reparatie, elektrische of mechanische afstelling.
• Gebruik de naaimachine nooit met geblokkeerde luchtopeningen. Houd ventilatieopeningen van de naaimachine en voetbediening vrij van ophoping van pluisjes, stof en losse stof.
• Houd vingers uit de buurt van alle bewegende delen. Speciale zorg is vereist rond de naaimachine naald.
• Gebruik altijd de juiste naaldplaat. De verkeerde plaat kan ervoor zorgen dat de naald breekt.
• Gebruik geen verbogen naalden.
• Trek of duw niet aan de stof tijdens het naaien. Het kan de naald afbuigen waardoor deze kan breken.
• Draag een veiligheidsbril.
• Schakel de naaimachine uit ("0") bij het maken van aanpassingen in het naaldgebied, zoals het inrijgen van de naald, het vervangen van de naald, het inrijgen van de spoel of het vervangen van de naaivoet, enz.
• Laat nooit een object in een opening vallen of steek er een object in.
• Niet buitenshuis gebruiken.
• Niet gebruiken waar aerosolproducten (spray) worden gebruikt of waar zuurstof wordt toegediend.
• Om de verbinding te verbreken, zet u alle bedieningselementen in de uit-stand ("0") en trekt u de stekker uit het stopcontact.
• Trek niet aan het snoer om de stekker uit het stopcontact te halen. Pak de stekker vast, niet het snoer, om de stekker uit het stopcontact te halen.
• De voetbediening wordt gebruikt om de machine te bedienen. Plaats nooit andere voorwerpen op de voetbediening.
• Gebruik de machine niet als deze nat is.
• Als de ledlamp beschadigd of kapot is, moet deze worden vervangen door de fabrikant of diens service agent of een vergelijkbaar gekwalificeerd persoon, om gevaar te voorkomen.
• Als het snoer dat is aangesloten op de voetbediening beschadigd is, moet dit worden vervangen door de fabrikant of diens serviceagent of een vergelijkbaar gekwalificeerd persoon, om gevaar te voorkomen.
• Deze naaimachine is voorzien van dubbele isolatie. Gebruik alleen identieke vervangingsonderdelen. Zie de instructies voor het onderhoud van dubbel geïsoleerde apparaten.

Referenties

• SINGER naai- en borduurmachines | SINGER®

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Singer MX60 Handleiding

Beschikbare talen
