Handleiding Singer C7200 / C7205 / C7220

INTRODUCTIE

Beoogd gebruik

Optimaal gebruik en onderhoud worden beschreven in deze instructies. Dit product is niet bedoeld voor industrieel of commercieel gebruik. Extra hulp, per regio, is online te vinden op www.singer.com.

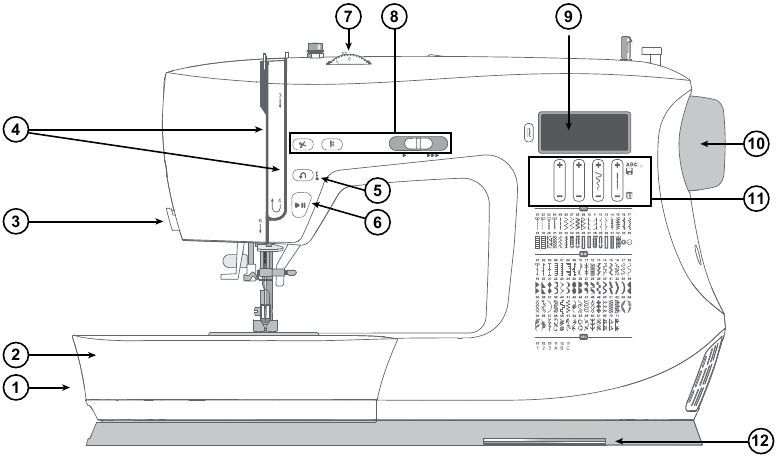

Machineoverzicht

1. Transporteurhendel — Beweeg van links naar rechts om de transporteur in of uit te schakelen. Geplaatst aan de achterkant van de vrije arm.
2. Accessoirebakje/Vrije arm — Biedt een plat oppervlak tijdens het naaien en biedt opbergruimte voor uw accessoires. Verwijder het accessoirebakje om de vrije arm te gebruiken, wat het gemakkelijker maakt om te naaien, bijv. broekzomen en mouwen.
3. Draadmes — Voor het afsnijden van draadeinden aan het einde van het naaien.
4. Inrijgsleuven — Draadpaden met spanningsschijven en draadopnemer.
5. Achteruitknop — Houd ingedrukt om achteruit te naaien of om een afhechting te maken, bijv. bij het vastzetten van het begin of einde van een naad.
6. Start/Stop-knop — Druk erop om te beginnen en te stoppen met naaien zonder het voetpedaal te gebruiken.
7. Draadspanningsknop — Verstelbaar voor het instellen van de gewenste spanning voor uw steek, draad en stof.
8. Bedieningselementen machinebediening — Functies die worden gebruikt om het naaien gemakkelijker te maken.
9. Display — Huidige steek en instellingen worden weergegeven.
10. Handwiel — Wordt gebruikt om de beweging van de naald en de draadopnemer handmatig te regelen.
11. Functieknoppen — Bedien de steekbreedte en de steeklengte, evenals het patroongeheugen voor alfanumerieke steken.
12. Stekenoverzicht — Bekijk alle steken die beschikbaar zijn op uw machine.

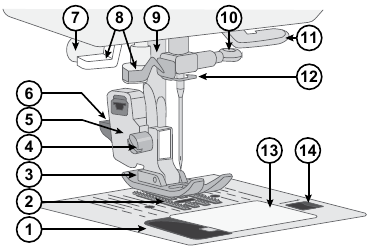

Overzicht naaldgedeelte

1. Naaldplaat — biedt een plat oppervlak rond de naaivoet om te naaien. Richtlijnen geven verschillende naadtoeslagen aan die worden gebruikt om de stof tijdens het naaien te geleiden.
2. Transporteur — voert de stof onder de naaivoet door tijdens het naaien.
3. Naaivoet — houdt de stof tegen de transporteur aan, die de stof onder de naaivoet door trekt tijdens het naaien.
4. Schroef naaivoethouder — draai de schroef los om de naaivoethouder te verwijderen.
5. Naaivoethouder — houdt de naaivoet vast.
6. Ontgrendelingsknop naaivoet — druk op deze knop om de naaivoet uit de houder los te maken.
7. Knopgathendel — gebruikt voor het naaien van knoopsgaten.
8. Ingebouwde naaldinrijger — rijg de naald snel en gemakkelijk in.
9. Naaivoetstang — geschikt voor de naaivoethouder.
10. Naaldklem schroef — zet de naald vast.
11. Draadgeleider — helpt de draadaanvoer tijdens het naaien te behouden.
12. Naald Draadgeleider — helpt de draadaanvoer tijdens het naaien te behouden.
13. Spoelafdekking — beschermt de spoel tijdens het naaien.
14. Ontgrendelingsknop spoelafdekking — druk om de spoelafdekking te openen.

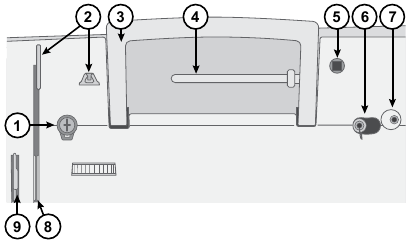

Bovenkant van de machine

1. Spoldraadspanningsschijf
2. Draadgeleiders
3. Handgreep
4. Spoelpen
5. Gat voor hulp-spoelpen
6. Spoelopwindspil
7. Spoelwindstop
8. Draadspanningsschijven
9. Draadopnemer

Overzicht accessoires

Spoel x4 — Gebruik alleen het type transparante spoelen dat bij uw machine is geleverd (SINGER^® Klasse 15 transparante spoelen). Een van de spoelen is bij levering in de machine geplaatst.

Viltpad — Wordt gebruikt om de draadspoel te dempen bij gebruik van de hulp-spoelpen.

Spoelkap — Twee maten (groot en klein) voor verschillende draadspoelstijlen.

Hulp-spoelpen — Voor naaien met grote draadspoelen of bij gebruik van speciale draden.

Borstel en tornmesje — Wordt gebruikt om steken te verwijderen/pluisjes weg te borstelen.

L-schroevendraaier — Wordt gebruikt om de naaldenplaat, naaivoethouder of naaldschroef te verwijderen.

Rand-/quiltgeleider — Wordt gebruikt voor recht en nauwkeurig naaien, b.v. bij quilten. Plaats de geleider in de gleuf aan de achterkant van de naaivoethouder. Pas de positie aan uw project aan.

Inbegrepen accessoires (niet afgebeeld)

• Naalden
• Voetpedaal
• Stroomkabel
• Verlengtafel (alleen beschikbaar voor C7220/C7225/C7250/C7255)

Naaivoeten

All Purpose voet (T)
(bevestigd aan de machine bij levering)
Deze voet wordt gebruikt voor algemeen naaien op de meeste soorten stof. De onderkant van de voet is plat, zodat de stof stevig tegen de transporteur wordt gedrukt tijdens het naaien. Het heeft ook een brede gleuf zodat de naald van links naar rechts kan bewegen, afhankelijk van welke steek je naait.

Blindzoomvoet (F)
De blindzoomvoet wordt gebruikt voor het naaien van blindzomen in kledingstukken en interieurdecoratie. Er is een verstelbare geleider met een verlenging aan de voorkant, die wordt gebruikt om de vouw van de zoom te geleiden tijdens het stikken.

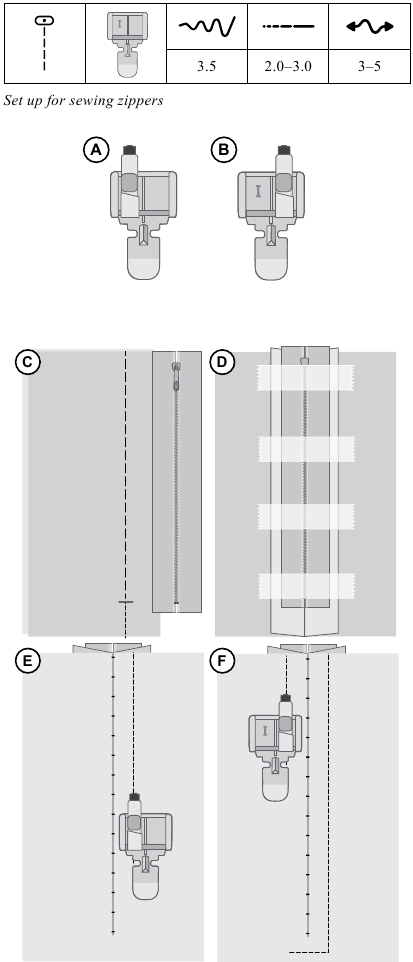

Ritsvoet (I)
Deze voet wordt gebruikt voor het inzetten van ritsen. Bevestig de voet aan de naaivoethouder aan weerszijden van de voet, afhankelijk van welke kant van de rits wordt genaaid. De ritsvoet kan ook worden gebruikt om biezen te maken en in te zetten.

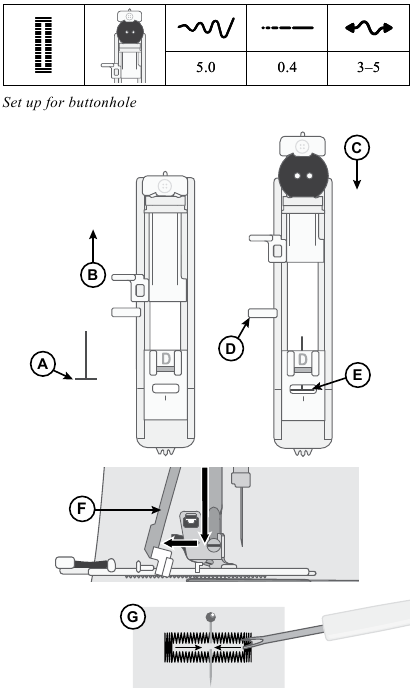

Eénstaps knoopsgatvoet (D)
Met deze voet kunt u perfect passende knoopsgaten voor uw knoop maken. Het heeft een ruimte aan de achterkant voor een knoop, die wordt gebruikt om de grootte van het knoopsgat in te stellen. De machine naait automatisch een knoopsgat dat past bij die knoopsmaat.

Satijnsteekvoet (A)
De satijnsteekvoet wordt gebruikt voor satijnsteken en andere dichtere decoratieve steken. Het heeft een groef aan de onderkant waardoor het dichte stiksel vrij onder de voet door kan.

Optionele accessoires
Er zijn extra optionele accessoires verkrijgbaar voor uw machine. Neem contact op met uw geautoriseerde SINGER®-verkoper voor meer informatie.

Steekoverzicht

Hulpprogramma's en decoratieve steekpatronen kiezen

De steken die in de onderstaande tabel worden beschreven, zijn hulpprogramma's die voornamelijk worden gebruikt voor het naaien van hulpprogramma's.
De machine gaat automatisch naar de Patroonmodus en rechte steek wanneer deze wordt ingeschakeld. U kunt ook de modus selecteren voor extra decoratieve steken of de modus voor alfanumerieke steekpatronen. Kies de modus en druk vervolgens op de twee linker + of - patroonaanpassingsknoppen om het nummer van de gewenste steek te selecteren.
Gebruik tijdens het naaien een draadspanning tussen 3–5. Test altijd eerst op een stukje stof en pas de spanning aan indien nodig.

			Toepassing

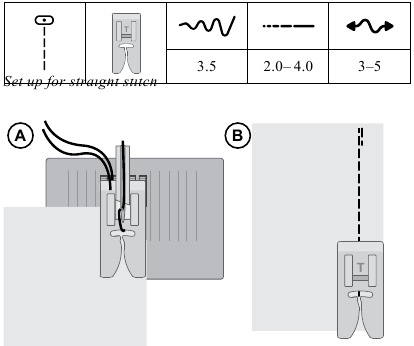

	Rechte steek middenpositie		De basissteek die wordt gebruikt voor het naaien. Het meest voorkomende gebruik van een rechte steek is om twee stukken stof aan elkaar te naaien.
	Rechte steek linkerpositie		Voor alle soorten naaien.
	Rechte stretchsteek		Sterker dan een gewone rechte steek, op rekbare gebreide stoffen, omdat hij drie keer vergrendelt — vooruit, achteruit en weer vooruit. Gebruik het om naden van sportkleding te versterken en voor gebogen naden die veel spanning vergen.
	Stretchsteek		Voor naden in tricot en stretchstoffen.
	Zigzagsteek		Een zeer veelzijdige steek voor decoratief naaien, applicaties, het bevestigen van versieringen en meer.
	Meerfasige zigzagsteek		Werk naadtoeslagen af om te voorkomen dat de stof rafelt. Bij het afwerken van naden helpt de kleinere stap van de steken de stof vlakker te houden dan een gewone zigzag. Het kan ook worden gebruikt voor het repareren van scheuren en het naaien van elastiek.
	Versterkte zigzagsteek		Voor het verbinden van stof rand aan rand of decoratief naaien.
	Overlocksteek		Naai de naad en overlock in één stap. Voor medium en medium/zware stretchstoffen.

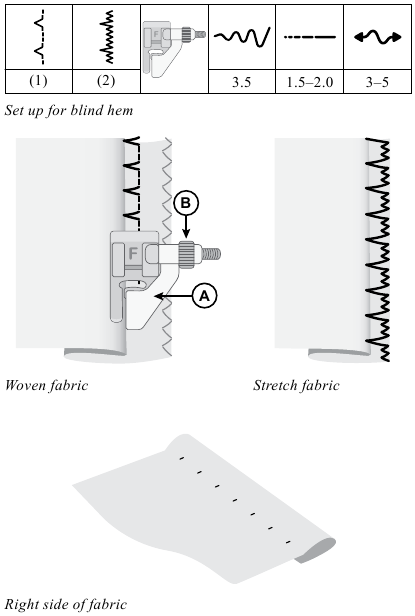

	Blindzoomsteek		Naai zomen die vanaf de goede kant van de stof vrijwel onzichtbaar zijn. Het wordt gebruikt voor rokken, jurken, broeken, gordijnen, enz., gemaakt van niet-rekbare stoffen.
	Stretch blindzoomsteek		Naai zomen die vanaf de goede kant van de stof vrijwel onzichtbaar zijn. Het wordt gebruikt voor kledingstukken en andere projecten gemaakt van rekbare gebreide stoffen.
	Schuine overrandsteek		Naad en overlock in één stap. Voor medium en zware stretchstoffen.

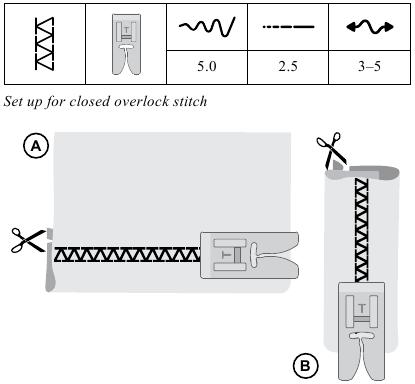

	Gesloten overlocksteek		Naai decoratieve zomen en overlappende naden, riemen en banden. Voor medium/zware stretchstoffen.
	Honingraatsteek		Voor het inzetten van elastiek, decoratief stiksel, smocken, couching en zomen.
	Knoopsgat		Naai knoopsgaten op interieur, kledingstukken, handwerk en meer.
	Knoopsgat met afgeronde trens		Voor lichte stoffen.
	Knoopsgat met afgeronde trens, versterkt		Voor lichte stoffen.
	Sleutelgatknoopsgat		Rechte uiteinde voor getailleerde jassen, mantels, etc.
	Sleutelgatknoopsgat, versterkt		Rechte uiteinde voor getailleerde jassen, mantels, etc.
	Afgerond knoopsgat		Naai knoopsgaten op interieur, kledingstukken, handwerk en meer.
	Stretchknoopsgat		Voor stretchstoffen.
	Versterk stretchknoopsgat		Voor zware gebreide (stretch) stoffen.

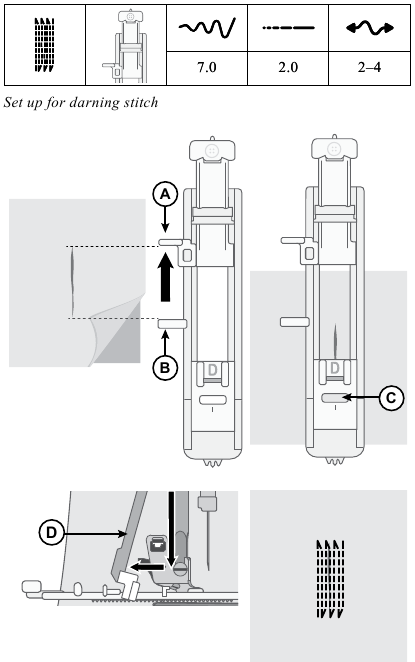

	Stopsteek		Stop en repareer kleine gaten in werkkleding, jeans en meer.
	Oogje		Voor riemen, veters, enz.

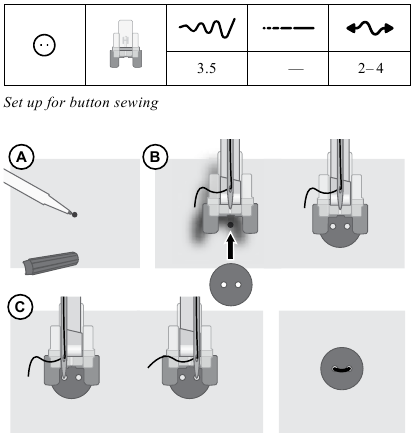

	Knoop aannaaien		Voor het aannaaien van knopen.

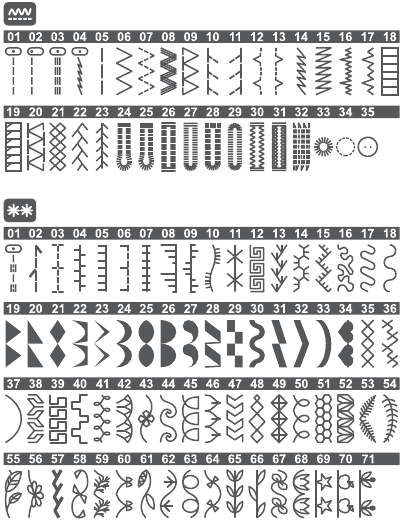

Decoratieve steken

Naast de hulpprogramma's, beschikt uw machine over decoratieve steken en lettersteken. Bij het naaien van deze steken wordt aanbevolen om een ​​stabilisator onder de stof te gebruiken om te voorkomen dat het dichte stiksel de stof mogelijk gaat rimpelen. Het is ook handig om de bovendraadspanning iets te verminderen. Test altijd eerst op een stukje stof en pas de bovendraadspanning aan indien nodig.

Steekmenu 1

Steekmenu 2

Alle steken

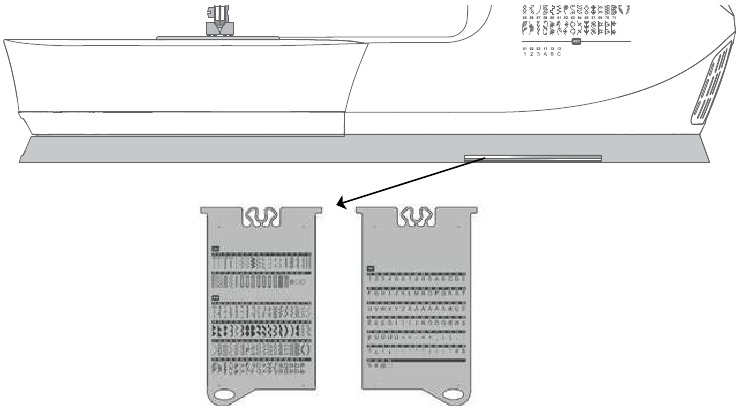

Niet alle steken zijn op de voorkant van uw machine gedrukt. Om alle steken te bekijken die op uw machine beschikbaar zijn, trekt u de steektabellen rechtsonder op uw machine uit, zoals hieronder wordt weergegeven.

VOORBEREIDINGEN

De machine uitpakken

1. Plaats de doos op een stevige, vlakke ondergrond. Til de machine uit de doos en verwijder de verpakking.
2. Verwijder al het buitenste verpakkingsmateriaal en de plastic zak.
3. Veeg de machine af met een droge doek om pluisjes en/of overtollige olie rond het naaldgebied te verwijderen.

Opmerking: Uw naaimachine is afgesteld om het beste steekresultaat te leveren bij normale kamertemperatuur. Extreem hoge en lage temperaturen kunnen het naaieresultaat beïnvloeden.

Aansluiten op de stroomvoorziening

Tussen de accessoires vindt u het netsnoer en de voetpedaal.
Opmerking: Raadpleeg een gekwalificeerde elektricien als u twijfelt over hoe u de machine op de stroombron moet aansluiten. Haal de stekker uit het stopcontact wanneer de machine niet in gebruik is.
Aan de rechteronderkant van de naaimachine vindt u de aansluitingen en de AAN/UIT-knop.

Voor de VS en Canada
Deze naaimachine heeft een gepolariseerde stekker (één pen breder dan de andere). Om het risico op elektrische schokken te verminderen, is deze stekker bedoeld om slechts op één manier in een gepolariseerd stopcontact te passen. Als de stekker niet volledig in het stopcontact past, draait u de stekker om. Als hij nog steeds niet past, neem dan contact op met een gekwalificeerde elektricien om het juiste stopcontact te installeren. Wijzig de stekker op geen enkele manier.

1. Sluit het voetpedaal aan op de voorste aansluiting aan de rechteronderkant van de machine (A).
2. Sluit het netsnoer aan op de achterste aansluiting aan de rechteronderkant van de machine (B). Steek de stekker in het stopcontact.
3. Druk de AAN/UIT-schakelaar (C) op "I" om de stroom en het licht in te schakelen.

De naaisnelheid wordt geregeld door op de voetpedaal te drukken. De maximale naaisnelheid kan worden aangepast met behulp van de Snelheidsregelhendel.
Opmerking: Na het uitschakelen van de machine kan er reststroom in de machine achterblijven. Dit kan ervoor zorgen dat het lampje een paar seconden blijft branden terwijl het vermogen wordt verbruikt. Dit is normaal voor een energiezuinig apparaat.

De machine inpakken na het naaien

1. Schakel de hoofdschakelaar uit. Na het uitschakelen kan er nog reststroom in de machine achterblijven. Dit kan ervoor zorgen dat het lampje een paar seconden blijft branden terwijl het vermogen wordt verbruikt. Dit is normaal gedrag voor een energiezuinig apparaat.
2. Haal de stekker uit het stopcontact en vervolgens uit de machine.
3. Wikkel het snoer om de voetpedaal voor eenvoudig opbergen.
4. Plaats alle accessoires in de accessoirebak. Schuif de bak op de machine rond de vrije arm.
5. Plaats de voetpedaal en het snoer in de ruimte boven de vrije arm.
6. Plaats de zachte hoes op de machine om deze te beschermen tegen stof en pluisjes.

Vrije arm/verwijderbare accessoirebak

Bewaar naaivoeten, spoelen, naalden en andere accessoires in de accessoirebak, zodat ze gemakkelijk toegankelijk zijn.
Houd de accessoirebak op de machine om een groter, vlak werkoppervlak te creëren.
Gebruik de vrije arm om het naaien van broekspijpen en zoompjes van mouwen te vergemakkelijken. Om de vrije arm te gebruiken, schuift u de accessoirebak eraf. Wanneer bevestigd, houdt een haak de accessoirebak stevig aan de machine bevestigd. Verwijder de bak door deze naar links te schuiven.

Naaivoetlichter

De naaivoetlichter bevindt zich aan de rechterkant van de naaimachinekop. De hendel wordt gebruikt om de naaivoet omhoog en omlaag te brengen. Breng de hendel omhoog om de machine in te rijgen, laat hem zakken om te naaien.
Door de naaivoetlichter omhoog te brengen en vervolgens verder omhoog te drukken, wordt de hefhoogte van de naaivoet vergroot tot een extra hoogte, waardoor u dikke stoflagen onder de voet kunt plaatsen.

Draadmes

Om het draadmes te gebruiken, trekt u de draad van achter naar voren, zoals afgebeeld. Hierdoor blijven de draaduiteinden lang genoeg, zodat de naald niet losraakt wanneer u weer begint te naaien.

Spoelpen

Uw machine heeft twee spoelpennen, een hoofdspoelpen en een hulpspoelpen. De spoelpennen zijn ontworpen voor verschillende soorten garen. De hoofdspoelpen wordt in een horizontale positie gebruikt (het garen rolt van de spoel) en de hulpspoelpen in een verticale positie (de garenspoel draait). Gebruik de horizontale positie voor normale garens en de verticale positie voor grote spoelen of speciale garens.

Hoofdspoelpen

Plaats de garenspoel op de spoelpen. Zorg ervoor dat het garen tegen de klok in van de spoel afrolt en schuif er een spoelkap op. Gebruik een spoelkap die iets groter is dan de garenspoel. Gebruik voor smalle garenspoelen (A) een kleinere spoelkap voor de spoel. Gebruik voor grote garenspoelen (B) een grotere spoelkap voor de spoel. De platte kant van de spoelkap moet stevig tegen de spoel worden gedrukt. Er mag geen ruimte zijn tussen de spoelkap en de garenspoel.
Opmerking: Niet alle garenspoelen worden op dezelfde manier vervaardigd. Als u problemen ondervindt met het garen, draai het dan de andere kant op of gebruik de verticale positie.

Hulpspoelpen

De hulpspoelpen wordt gebruikt bij het opspoelen van een spoeldraad van een tweede garenspoel of bij het naaien met grote spoelen of met speciale garens. Steek de hulpspoelpen in het daarvoor bestemde gat aan de bovenkant van de machine. Plaats een viltpad onder de garenspoel. Dit is om te voorkomen dat het garen te snel afrolt. Plaats geen spoelkap bovenop de spoelpen, omdat dit zou voorkomen dat de spoel draait.

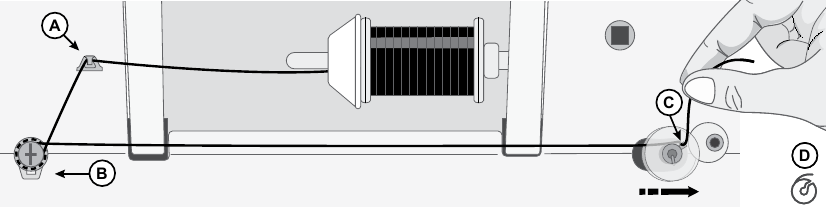

De spoel opwinden

1. Plaats de garenspoel op de spoelpen. Schuif een spoelkap stevig tegen de spoel.
2. Plaats het garen in de draadgeleider (A) van voor naar achter. Breng het garen met de klok mee rond de spoelopwindspanningsschijf (B) en zorg ervoor dat het garen strak tussen de schijven wordt getrokken.
3. Rijg door het gat in de spoel (C) van binnen naar buiten.
4. Plaats de spoel op de spoelopwindas. Zorg ervoor dat de spoel stevig naar beneden wordt geduwd.
5. Duw de spoelopwindas naar rechts. Houd het draadeinde vast en druk op de voetpedaal om te beginnen met opwinden. Nadat u een paar keer hebt gedraaid, haalt u uw voet van de voetpedaal om te stoppen met opwinden. Knip het overtollige draadeinde boven de spoel af en zorg ervoor dat u het dicht bij de spoel afknipt. Stap op de voetpedaal om het opwinden te hervatten. Wanneer de spoel vol is, vertraagt het opwinden van de spoel en stopt het automatisch.
   Opmerking: U kunt het opwinden ook starten door lang op de start/stop-knop te drukken.
   Wanneer de spoelopwindas naar rechts wordt geduwd, wordt er een spoelopwindpictogram weergegeven op het display (D).
6. Duw de spoelopwindas naar links. Verwijder de spoel en knip de draad af.

Opmerking: Wanneer de spoelopwindas naar rechts wordt geduwd, naait de machine niet. Zorg ervoor dat u de spoel terug in de naaipositie (links) duwt voordat u gaat naaien.

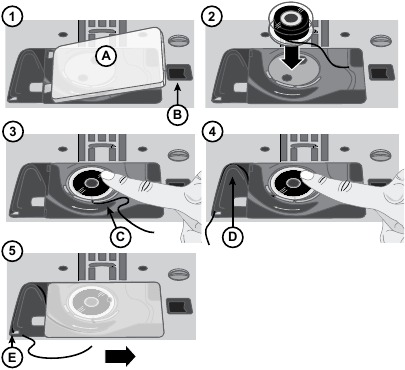

De spoel plaatsen

Opmerking: Zorg ervoor dat de naald volledig omhoog staat en de machine is uitgeschakeld voordat u de spoel plaatst of verwijdert.

1. Verwijder het spoeldeksel (A) door de kleine knop rechts van het deksel (B) naar rechts te duwen.
2. Plaats de spoel in de spoelhouder met de draad tegen de klok in.
3. Met de punt van uw vinger op de spoel trekt u de draad iets naar rechts en onder de geleider (C) en vervolgens naar links.
4. Blijf de draad naar links en rond de curve (D) leiden.
5. Breng het omlaag door het kanaal naar de voorkant en in het spoeldraadmes (E).
   Plaats het spoeldeksel terug en trek aan de draad naar rechts om het overtollige draad af te knippen.

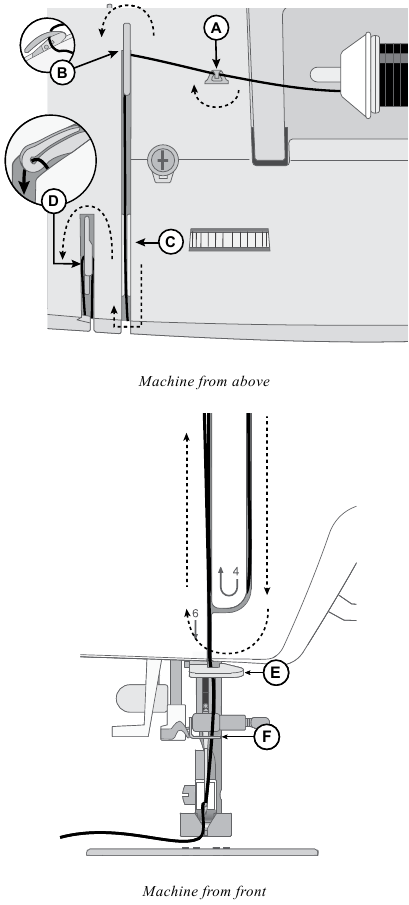

De machine inrijgen

Zorg ervoor dat de naaivoet omhoog staat en de naald in de hoogste positie staat door het handwiel naar u toe te draaien. Dit is erg belangrijk om ervoor te zorgen dat de machine correct is ingeregen. Als u dit niet doet, kan dit leiden tot een slechte steekkwaliteit wanneer u begint te naaien.

1. Plaats de draad op de klospen en plaats de kloskap van de juiste grootte.
2. Trek de draad van voren naar achteren in de draadgeleider (A) en van achteren naar voren in de draadgeleider (B). Trek de draad tussen de spanningsschijven (C).
3. Breng de draad verder omlaag door de rechter inrijgsleuf, rond de U-bocht en vervolgens weer omhoog door de linker inrijgsleuf.
4. Breng de draad van rechts in de draadafnemer (D) en omlaag in de linker inrijgsleuf, in de onderste draadgeleider (E) en naar de naaldraadgeleider (F).
5. Rijg de naald van voren naar achteren in.

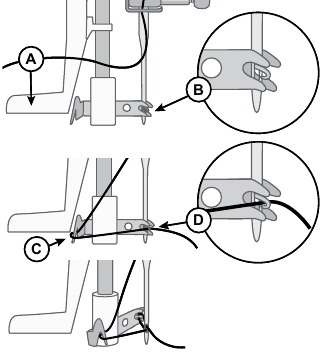

Naaldinrijger

Met de ingebouwde naaldinrijger kunt u de naald snel en gemakkelijk inrijgen.
De naald moet in de hoogste positie staan om de ingebouwde naaldinrijger te gebruiken. Draai het handwiel naar u toe totdat de naald in de hoogste positie staat, of druk op de naald omhoog/omlaag-knop. Het wordt ook aanbevolen om de naaivoet te laten zakken.

• Gebruik de hendel (A) om de naaldinrijger helemaal naar beneden te trekken. De metalen flenzen bedekken de naald. Een kleine haak gaat door het naaldoog (B).
• Plaats de draad van achteren over de draadgeleider (C) en onder de kleine haak (D).
• Laat de naaldinrijger voorzichtig terugzwaaien. De haak trekt de draad door het naaldoog en vormt een lus achter de naald. Trek de draadlus achter de naald vandaan.
• Til de naaivoet omhoog en plaats de draad eronder.
• Trek ongeveer 15-20 cm draad voorbij het naaldoog. Dit voorkomt dat de machine losraakt wanneer u begint te naaien.

Let op: De naaldinrijger is ontworpen voor naalden van maat 70-110. U kunt de naaldinrijger niet gebruiken voor naalden van maat 60 of kleiner, vleugelnaalden of tweelingnaalden. Er zijn ook enkele optionele accessoires waarvoor de naald handmatig moet worden ingeregen. Zorg er bij het handmatig inrijgen van de naald voor dat de naald van voren naar achteren wordt ingeregen.

Naalden

De naaimachinenaald speelt een belangrijke rol bij succesvol naaien. Gebruik alleen kwaliteitsnaalden. Wij bevelen naalden van systeem 130/705H aan. Het naaldenpakket dat bij uw machine wordt geleverd, bevat naalden van de meest gebruikte maten.
Zorg ervoor dat u de naald aanpast aan de draad die u gebruikt. Zwaardere draden vereisen een naald met een groter naaldoog. Als het naaldoog te klein is voor de draad, werkt de naaldinrijger mogelijk niet goed.

	Universele naald Universele naalden hebben een licht afgeronde punt en zijn verkrijgbaar in verschillende maten. Voor algemeen naaien in verschillende soorten en gewichten stoffen.
	Stretchnaald Stretchnaalden hebben een kogelpunt en een speciale sjaal om overgeslagen steken te voorkomen wanneer er een flex in de stof zit. Voor tricot, badkleding, fleece, synthetisch suède en synthetisch leer.
	Denimnaald Denimnaalden hebben een scherpe punt om dichtgeweven stoffen te doordringen zonder de naald af te buigen. Voor canvas, denim, microvezels.
	Borduurnaald Borduurnaalden hebben een speciale sjaal, een licht afgeronde punt en een iets groter oog om schade aan draad en materialen te voorkomen. Gebruik met metallic en andere speciale draden voor borduren uit de vrije hand en decoratief naaien.
	Vleugelnaald Vleugelnaalden hebben brede verlengstukken aan elke kant van de naald om gaten in de stof te prikken bij het naaien van entredeux en andere zoomsteken op natuurlijke vezelstoffen.

Om te voorkomen dat de naald breekt, gebruikt u alleen een gemiddelde/lage naaisnelheid en de aanbevolen naald voor het naaien van dikke stoffen.

Belangrijke naaldinformatie

Vervang de naald regelmatig. Over het algemeen moeten naalden elke 6-8 uur daadwerkelijke stiktijd worden vervangen.

Gebruik altijd een rechte naald met een scherpe punt en zorg ervoor dat de punt niet verbogen of beschadigd is (A).
Een beschadigde naald (B) kan overgeslagen steken, breuk of knappen van de draad veroorzaken. Het kan ook de naaldplaat beschadigen.
Gebruik geen asymmetrische dubbele naalden (C), deze kunnen uw naaimachine beschadigen.

Selectiegids — Naaldmaat, stof, draad

Naaldmaat	Stof
70 (9) 80 (11)	Lichtgewicht stoffen: Fijne katoen, voile, zijde, mousseline, interlock, tricot, jersey, crêpe, polyester, chiffon, organza, organdy	Lichte universele draad
80 (11) 90 (14)	Middengewicht stoffen: Quiltkatoen, satijn, dubbele tricot, lichtgewicht wol, rayon, polyester, lichtgewicht linnen	Gebruik polyesterdraden op synthetische stoffen en universele of katoenen draad op natuurlijke stoffen voor het beste resultaat.
90 (14)	Middengewicht stoffen: Stevig geweven, middengewicht linnen, katoen/polyestermix, badstof, chambray, dubbele tricot
100 (16)	Zwaargewicht stoffen: Canvas, wol, denim, woondecoratie, fleece, zware tricot	Polyester- of universele draad
110 (18)	Zwaargewicht stoffen: Wol voor jassen, meubelstoffen	Zware draad voor naald, met universele draad voor de spoel.

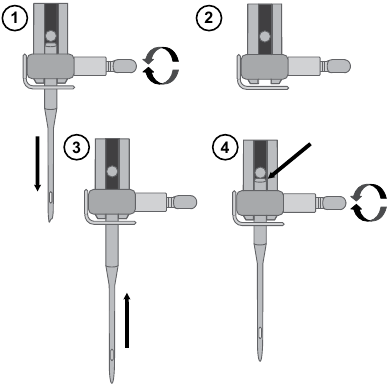

De naald vervangen

Let op: Voordat u begint met het vervangen van de naald, kan het handig zijn om een klein stukje papier of stof onder het naaldgedeelte te plaatsen, over het gat in de naaldplaat, zodat de naald niet per ongeluk in de machine valt.

1. Draai de naaldklem los. Als deze strak aanvoelt, gebruikt u de schroevendraaier uit uw accessoires om de schroef los te draaien.
2. Verwijder de naald.
3. Duw de nieuwe naald omhoog in de naaldklem met de platte kant van de naald van u af.
4. Wanneer de naald niet verder omhoog gaat, draait u de schroef stevig vast.

Draadspanning

Om de draadspanning in te stellen, draait u aan de knop bovenop de machine. Afhankelijk van de stof, draad, enz., moet de spanning mogelijk worden aangepast. Voor het beste steekbeeld en de beste duurzaamheid, moet u ervoor zorgen dat de naaldraadspanning correct is afgesteld. Voor algemeen naaien komen de draden gelijkmatig samen tussen de twee lagen stof (A).

Als de spoeldraad zichtbaar is aan de bovenkant van de stof, is de naaldraadspanning te strak (B). Verminder de naaldraadspanning.

Als de bovenste draad zichtbaar is aan de onderkant van de stof, is de naaldraadspanning te los (C). Verhoog de naaldraadspanning.

Voor decoratieve steken en knoopsgaten moet de bovenste draad zichtbaar zijn aan de onderkant van de stof.
Maak een paar tests op een proefstuk van de stof die u gaat naaien en controleer de spanning.

Naaien zonder transporteurstanden

Bij het naaien van knopen of het uitvoeren van andere naaitechnieken waarbij u niet wilt dat de stof wordt getransporteerd, moet u de transporteurstanden laten zakken.
De transporteurstandenhendel bevindt zich aan de achterkant van de vrije arm.

1. Laat de transporteurstanden zakken door de hendel naar de positie "Transporteurstanden omlaag" te bewegen.
2. Til de transporteurstanden op door de hendel naar de positie "Transporteurstanden omhoog" te bewegen.

Let op: De transporteurstanden komen niet direct omhoog wanneer de hendel wordt omgeschakeld. Draai het handwiel één volledige slag naar u toe of begin met naaien om de transporteurstanden opnieuw in te schakelen.

De naaivoet verwisselen

1. Zorg ervoor dat de naald in de hoogste stand staat en de naaivoet is opgetild. De ontgrendelknop van de naaivoet steekt uit aan de achterkant van de naaivoethouder. Druk op deze knop om de naaivoet los te maken.

2. Om een naaivoet aan de houder te bevestigen, plaatst u de gewenste naaivoet met de pen direct onder de sleuf in de naaivoethouder. Laat de naaivoetopheffer zakken en de naaivoet klikt op zijn plaats.


Opmerking: Als u het moeilijk vindt om de naaivoet in de juiste positie te plaatsen, houdt u de ontgrendelknop ingedrukt terwijl u de naaivoet laat zakken. Gebruik uw duim om de naaivoet voorzichtig in de juiste positie te geleiden, waarna deze op zijn plaats klikt.

UW MACHINE BEDIENEN

Bedieningselementen machine

Reverse Button (Achteruitknop)

De Reverse Button (Achteruitknop) heeft twee verschillende functies, afhankelijk van de geselecteerde steek.
Nuttige steken (steek nr. 1–6) , Nuttige en decoratieve steken (steek nr. 01)
Houd de Reverse button (Achteruitknop) ingedrukt om achteruit te naaien. Laat hem los om weer vooruit te naaien. De machine naait alleen achteruit zolang de Reverse button (Achteruitknop) is ingedrukt.

Tie-Off (Afhechten)

Wanneer deze is ingedrukt, naait de machine onmiddellijk drie afhechtsteken en stopt automatisch.
Nuttige steken (steek nr. 7–23), Nuttige en decoratieve steken (steek nr. 02–71), Alphabet (Alfabet)
Druk op de Reverse button (Achteruitknop) en de machine naait 3 afhechtsteken en stopt dan automatisch.

Start/Stop

START/STOP wordt gebruikt om de machine te starten en te stoppen zonder de voetbediening. Houd lang ingedrukt om te beginnen met naaien en druk nogmaals om te stoppen met naaien.

Needle Up/Down (Naald omhoog/omlaag)

Druk op Needle Up/Down (Naald omhoog/omlaag) om de naald omlaag of omhoog te bewegen. De instelling van de naaldstoppositie wordt tegelijkertijd gewijzigd. U kunt ook op de voetbediening tikken om de naald omhoog of omlaag te brengen.

Automatic Thread Cutter (Automatische draadknipper)

Druk op de Automatic Thread Cutter button (Automatische draadknipperknop) en uw machine hecht de draden af en knipt de boven- en onderdraad door. Om draden aan het einde van een steek of steekprogramma door te knippen, drukt u tijdens het naaien op Automatic Thread Cutter (Automatische draadknipper).

Speed Control Lever (Snelheidsregelaar)

Alle steken in uw naaimachine hebben een vooraf ingestelde, aanbevolen naaisnelheid. U kunt de snelheid aanpassen met de Speed Control Lever (Snelheidsregelaar). Schuif de hendel naar links om de snelheid te verlagen en naar rechts om de snelheid te verhogen. U kunt geen hogere snelheid selecteren dan de standaard maximale snelheid voor de geselecteerde steek.

Steekbedieningspaneel

De functies op het Stitch Control Panel (Steekbedieningspaneel) worden gebruikt om steken te selecteren en aan te passen en lettertypen te programmeren. Elke functionaliteit wordt hieronder vermeld en verder beschreven.

1. Mode Button (Modusknop)
2. Display
3. Function Buttons (Functieknoppen)

Display
Op het display kunt u de huidige steek zien met de ingestelde lengte, breedte en aanbeveling voor de naaivoet. U kunt ook geactiveerde functies zien, zoals knoopsgat naaien en spoel opwinden

Stitch Menu (Steekmenu)
Druk hierop om te schakelen tussen de Stitch Menus (Steekmenu's). Er zijn drie steekmenu's,

1. Utility Stitches (Nuttige steken),
2. Decorative Stitches (Decoratieve steken) en
3. Alphabet (Alfabet).

Het geselecteerde menu wordt weergegeven op het display.

Stitch Width/Needle Position (Steekbreedte/naaldpositie)
Wanneer u een steek selecteert, stelt uw machine automatisch de beste steekbreedte in. De standaardinstelling wordt weergegeven op het display. De steekbreedte kan worden aangepast tussen 0–7 mm. Sommige steken hebben een beperkte steekbreedte. Verhoog de steekbreedte door op "+" te drukken, verlaag deze door op "-" te drukken.
Wanneer een rechte steek of een versterkte rechte steek is geselecteerd, wordt de Stitch Width button (Steekbreedteknop) gebruikt om de naaldpositie aan te passen. Wanneer u op "+" drukt, wordt de naaldpositie naar rechts verplaatst. Wanneer u op "-" drukt, beweegt de naald naar links.

Stitch Length (Steeklengte)
Wanneer u een steek selecteert, stelt uw machine automatisch de beste steeklengte in. De standaardinstelling wordt weergegeven op het display. De steeklengte kan worden aangepast tussen 0–4,5 mm. Sommige steken hebben een beperkte steeklengte. Verhoog de steeklengte door op "+" te drukken, verlaag deze door op "-" te drukken.

Stitch Selection Buttons (Steekselectieknoppen)
De bijbehorende steeknummers worden weergegeven op de steekkaarten rechtsonder op de machine, onder het Stitch Control Panel (Steekbedieningspaneel). Kies de modus en druk vervolgens op de + of - Pattern Adjustment Buttons (Patroonaanpassingsknoppen) om het nummer te selecteren van de steek die u wilt gebruiken.

Naaimodus

Display in Sewing Mode (Naaimodus)

Sewing Mode (Naaimodus) is de eerste weergave op het display nadat u de machine hebt ingeschakeld. Hier vindt u alle basisinformatie die u nodig hebt om te beginnen met naaien. Dit is ook waar u de instellingen van uw steek aanpast. Straight stitch (Rechte steek) is standaard geselecteerd.

1. Mode indicator (Modusindicator)
2. Needle stop position (Naaldstoppositie) — geeft aan of de naald "OMHOOG" of "OMLAAG" actief is
3. Bobbin winding indicator (Spoelopwindindicator) — geeft aan dat de spoelopwindmotor is geactiveerd
4. Recommended presser foot (Aanbevolen naaivoet) — geeft aan welke naaivoet wordt aanbevolen om te gebruiken voor de geselecteerde steek om het beste steekresultaat te verkrijgen
5. Stitch number (Steeknummer) — de momenteel geselecteerde steek
6. Buttonhole lever indicator (Knoopsgathendelindicator) — geeft aan dat een knoopsgat is geselecteerd
7. Stitch width (Steekbreedte) — de huidige breedte voor de geselecteerde steek
8. Stitch length (Steeklengte) — de huidige lengte voor de geselecteerde steek

Een steek selecteren

Uw machine heeft drie steekmenu's. Menu 1 bevat de nuttige steken. Menu 2 heeft de decoratieve steken.
Menu 3 bevat de alfanumerieke steken. Hier vindt u alfanumerieke tekens die u kunt gebruiken om reeksen te maken.

Wanneer u uw machine inschakelt, worden Pattern Mode (Patroonmodus) en Straight Stitch (Rechte steek) (A) geactiveerd en (steek nr. 1) geselecteerd (B).
Druk op de "Mode Button (Modusknop)" (C) om tussen de steekmenu's te schakelen. De momenteel geselecteerde modus wordt weergegeven op het display (A).
Kies de modus en druk vervolgens op de twee linker + of - Pattern Adjustment Buttons (Patroonaanpassingsknoppen) (D) om het nummer te selecteren van de steek die u wilt gebruiken.
Om een steek in een ander menu te selecteren, moet u eerst de modus wijzigen en vervolgens de steek selecteren.

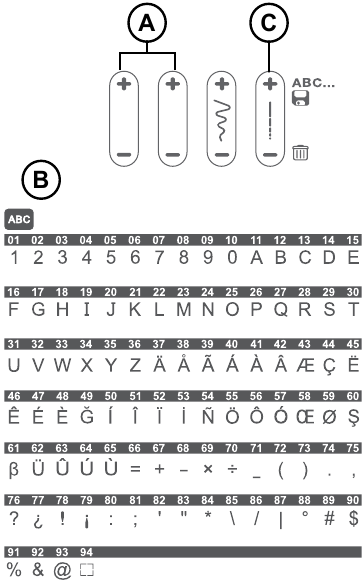

Een reeks maken

1. Letters worden geselecteerd door op de + en - van de twee Function Buttons (Functieknoppen) aan de linkerkant te drukken (A).

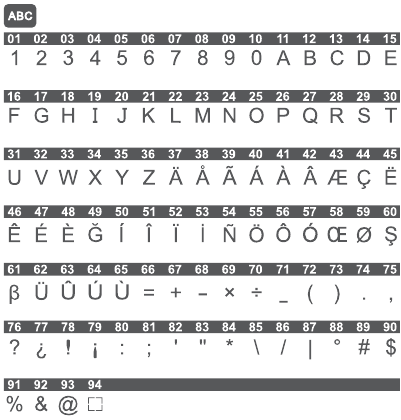

2. Kijk op de steekkaart (B) om te zien welk steeknummer verwijst naar welke letter of welk nummer. Om "SINGER" te programmeren, zouden het steeknummer 29, 19, 24, 17, 15, 28 zijn (B).
3. Nadat u elke letter hebt geselecteerd, houdt u de + kant van de ABC Function Button (Functieknop) (C) twee seconden ingedrukt om twee pieptonen te horen.
4. U bent nu klaar om het woord "SINGER" uit te naaien. Het zal de letterreeks naaien die is opgeslagen en zal stoppen wanneer de reeks is voltooid. Om de reeks te herhalen, drukt u op de Foot Control (Voetbediening) of de Start/Stop Button (Start/Stop-knop).

Een steek invoegen

1. Wanneer er een fout is gemaakt, bijvoorbeeld als u de "E" in SINGR weglaat.
2. Gebruik de +/- Stitch Width Function Button (+/- Steekbreedte-functieknop) om naar de 4e letter van de 5 ingevoerde steken te scrollen (04/05). (Deze nummers worden weergegeven onder de breedte- en lengtepictogrammen op het display)
3. Gebruik de +/- kant van de Pattern Adjustment Buttons (Patroonaanpassingsknoppen) om naar letter E, nummer 15 te scrollen. Druk op de + kant van de ABC Button (ABC-knop) om de letter in te voeren.
4. Sla de nieuwe spelling van het woord op door de + kant van de ABC Function Button (ABC-functieknop) twee seconden ingedrukt te houden. U bent nu klaar om het woord "SINGER" uit te naaien.

Een steek verwijderen

1. Gebruik de +/- Stitch Width Function Button (+/- Steekbreedte-functieknop) om naar de positie te scrollen van de steek die u wilt verwijderen.
2. Druk op de – kant van de ABC Function Button (ABC-functieknop).
3. Sla de bewerkte reeks op door de + kant van de ABC Function Button (ABC-functieknop) twee seconden ingedrukt te houden.

Het geheugen wissen

1. Houd de – kant van de ABC Function Button (ABC-functieknop) ingedrukt totdat alle geprogrammeerde steken zijn verdwenen.
2. Sla op door de + kant van de ABC Function Button (ABC-functieknop) twee seconden ingedrukt te houden.

NAAIEN

Naaien

Naast elke steek of naaitechniek die in dit onderdeel van de handleiding wordt beschreven, staat een tabel met de aanbevolen instellingen en naaivoet. Zie het voorbeeld van de tabel aan de rechterkant.

1. Steek
2. Naaivoet
3. Steekbreedte in mm
4. Steeklengte in mm
5. Draadspanning

De aanbevolen instellingen worden ook op het display weergegeven, maar moeten mogelijk worden aangepast aan een speciale techniek.
Opmerking: Sommige stoffen bevatten veel overtollige verfstof die verkleuring op andere stoffen maar ook op uw naaimachine kan veroorzaken. Deze verkleuring kan zeer moeilijk of onmogelijk te verwijderen zijn. Vooral fleece en denimstof in rood en blauw bevatten vaak veel overtollige verfstof. Als u vermoedt dat uw stof/confectiekledingstuk veel overtollige verfstof bevat, was deze dan altijd voor het naaien voor om verkleuring te voorkomen.
Opmerking: Gebruik voor het beste naairesultaat dezelfde draad aan de boven- en onderkant. Gebruik bij het naaien met speciale/decoratieve draden gewone naaigaren in de spoel.

Beginnen met naaien – rechte steek

Stel uw machine in voor een rechte steek (zie de tabel hieronder).

Til de naaivoet op en plaats de stof eronder, naast een naadtoeslagrichtlijn op de steekplaat. Op de spoelafdekking bevindt zich een richtlijn van 1/4" (6 mm). Plaats de bovendraad onder de naaivoet.
Laat de naald zakken tot het punt waar u wilt beginnen. Breng de draden naar achteren en laat de naaivoet zakken. Druk op de voetbediening. Leid de stof voorzichtig langs de naadgeleider en laat de machine de stof transporteren (A). Als de spoeldraad niet omhoog wordt getrokken, gebeurt dit automatisch wanneer u begint te naaien.
Opmerking: U kunt uw machine ook starten en stoppen met de Start/Stop button (Start/Stop knop).
Om het begin van een naad vast te zetten, drukt u op de achteruitknop en houdt u deze vast. Naai een paar achterwaartse steken. Laat de achteruitknop los en de machine naait weer vooruit (B).

Naaldpositie wijzigen
Sommige naaiwerkzaamheden zijn gemakkelijker uit te voeren door de naaldpositie te wijzigen, bijvoorbeeld bij het doorstikken van een kraag of het innaaien van een rits. De naaldpositie wordt aangepast met de Stitch Width button (Steekbreedte knop).

Naairichting wijzigen

Om de naairichting te wijzigen, stopt u de machine. Druk op de Needle Stop button (Naaldstop knop) om de Needle Up/Down position button (Naald omhoog/omlaag positie knop) te activeren. De naald wordt in de stof gebracht.
Til de naaivoet op.
Draai de stof rond de naald om de naairichting naar wens te wijzigen. Laat de naaivoet zakken en ga verder met naaien in de nieuwe richting.

Naaien beëindigen

Houd de Reverse button (Achteruit knop) ingedrukt en naai een paar steken achteruit wanneer u het einde van de naad bereikt. Laat de knop los en naai weer vooruit tot het einde van de naad. Dit zet de naad vast zodat de steken niet losraken.
Draai het handwiel naar u toe om de naald in de hoogste positie te brengen. Til de naaivoet op en verwijder de stof, waarbij u de draden naar achteren trekt.
Trek de draden omhoog en in het draadmes, zodat de draden op de juiste lengte worden afgesneden en uw naald niet losraakt wanneer u aan de volgende naad begint.

Rechte stretchsteek

Deze steek is sterker dan een gewone rechte steek, doordat het een drievoudige en elastische steek is. De rechte stretchsteek kan worden gebruikt voor zware stretchstoffen, voor kruisnaden die aan aanzienlijke spanning zijn blootgesteld en voor het doorstikken van zware stoffen.
Leid de stof voorzichtig tijdens het naaien, aangezien de stof heen en weer beweegt.

Meerfasige zigzagsteek

De meerfasige zigzagsteek wordt gebruikt om onafgewerkte randen af te werken. Zorg ervoor dat de naald de stof aan de linkerkant doorboort en de rand aan de rechterkant afwerkt.
De steek kan ook worden gebruikt als een elastische steek om naden te laten rekken bij het naaien van gebreide stoffen.

Schuine overrandsteek

De schuine overrandsteek naait de naad en werkt de rand in één keer af, perfect voor stretchstoffen. Deze steek is elastischer dan normale naden, zeer duurzaam en snel genaaid.
Plaats de stof onder de naaivoet en lijn de rand van de naaivoet uit met de rand van de stof. Zodra de naad klaar is, snijdt u overtollige stof buiten de naad af.

Tip: U kunt ook de Blind Hem Foot (Blindzoomvoet) gebruiken om helemaal aan de rand van de stof te naaien. Pas de verlenging op de voet aan en laat deze langs de rand van de stof geleiden. Test altijd eerst op een stukje reststof, het resultaat kan variëren afhankelijk van het gewicht en de kwaliteit van de stof.

Gesloten overlocksteek

De gesloten overlocksteek kan worden gebruikt voor het naaien van middelzware tot zwaardere stretchstoffen.

Gebruik deze steek om stretchstoffen te zomen (A) en voor riemlussen (B). Vouw een zoom naar de verkeerde kant en stik met een gesloten overlocksteek vanaf de goede kant. Snij overtollige stof weg.

Blindzomen

De blindzoomsteek wordt gebruikt om onzichtbare zomen te maken op rokken, broeken en woondecoratieprojecten. Er zijn twee soorten blindzomen; de ene wordt aanbevolen voor middelzware tot zware geweven stof (1), de andere voor middelzware tot zware stretchstof (2).

• Werk de ruwe rand van de zoom af als u op een geweven stof naait. Het is niet nodig om de ruwe rand eerst af te werken op de meeste gebreide stoffen.
• Vouw en pers de zoomtoeslag naar de verkeerde kant.
• Vouw de zoom terug op zichzelf zodat ongeveer 3/8" (1 cm) van de afgewerkte rand voorbij de vouw uitsteekt. De verkeerde kant van uw project moet nu naar boven gericht zijn.
• Plaats de stof onder de naaivoet zodat de vouw langs de randgeleider loopt (A).
• Wanneer de naald in de vouw zwaait, moet deze een kleine hoeveelheid stof vangen. Als de steken zichtbaar zijn aan de goede kant, past u de randgeleider (A) aan door de stelschroef (B) te draaien totdat de steek die de zoom vangt nog maar net zichtbaar is.

Stoppen en herstellen

Grote gaten repareren

Om grote gaten te bedekken, is het noodzakelijk om een nieuw stuk stof op het beschadigde gebied te naaien.
Rijg het nieuwe stuk stof op de goede kant van de stof op het beschadigde gebied.
Naai over de stof randen met de zigzag- of meerfasige zigzagsteek.
Snij het beschadigde gebied dicht bij de naad af van de verkeerde kant van de stof.

Scheuren repareren

Bij scheuren, gerafelde randen of kleine gaten is het handig om een stuk stof op de verkeerde kant van de stof te leggen. De onderlaagse stof versterkt het beschadigde gebied.
Leg een stuk stof onder de beschadigde stof. Het moet iets groter zijn dan het beschadigde gebied.
Naai over het beschadigde gebied met behulp van de zigzag- of meerfasige zigzagsteek.
Snij het stuk stof dat als versterking is gebruikt af.

Kleine gaten repareren

Een klein gat of scheur kan gemakkelijk worden gestopt met de stopsteek. Deze steek naait automatisch kleine steken heen en weer om kleine gaten of scheuren te bedekken.
Rijg uw machine in met een draad in een kleur die zo dicht mogelijk bij uw stof ligt.

1. Selecteer de stopsteek.
2. De stopsteek wordt samen met de Buttonhole Foot (Knoopsgatvoet) gebruikt. Meet de lengte van de scheur/het gat. Duw de knophouderhendel (A) naar buiten tot de overeenkomstige lengte. De afstand tussen de knophouderhendel en de stopper (B) is de geschatte lengte van de stopsteek. De maximale lengte is ongeveer 1 1/4" (3 cm). (Als de scheur langer is, herhaal de steek).
3. Bevestig de Buttonhole Foot (Knoopsgatvoet) aan uw machine. Plaats uw stof onder de naaivoet. Lijn de stof zo uit dat de onderkant van de scheur iets boven het midden van de naaivoet ligt (C).
4. Laat de Buttonhole Lever (Knoopsgathendel) (D) helemaal zakken en duw deze van u af. De Buttonhole Lever (Knoopsgathendel) moet tussen de knophouderhendel (A) en de stopper (B) passen.
5. Begin met naaien, de machine stopt automatisch zodra de stopsteek is voltooid. Verplaats uw stof en herhaal dit totdat het hele beschadigde gebied is bedekt.

Opmerking: Om het stoppen nog steviger te maken, plaatst u een stof onder het gat/de scheur voordat u gaat naaien.

Eenstaps knoopsgat

Naai knoopsgaten die perfect op maat zijn voor uw knoop. De stof moet verstevigd en/of gestabiliseerd zijn waar knoopsgaten moeten worden genaaid.

1. Markeer de startpositie van het knoopsgat op de stof (A).
2. Duw op de One-Step Buttonhole Foot (Eenstaps knoopsgatvoet) de knophouder open door de hendel naar achteren te duwen (B). Plaats de knoop. Duw de knophouder naar voren totdat de knoop op zijn plaats is vergrendeld (C). De knoop bepaalt de lengte van het knoopsgat. De afstand tussen de knophouderhendel (B) en de stopper (D) is de lengte van het knoopsgat.
3. Bevestig de One-Step Buttonhole Foot (Eenstaps knoopsgatvoet).
4. Zorg ervoor dat de draad door het gat in de naaivoet is getrokken en onder de voet is geplaatst.
5. Plaats uw stof onder de naaivoet zodat de markering op de stof is uitgelijnd met het midden van de Buttonhole Foot (Knoopsgatvoet) (E).
6. Laat de Buttonhole Lever (Knoopsgathendel) (F) helemaal zakken en duw deze van u af. De knoopsgathendel moet tussen de knophouderhendel (B) en de stopper (D) passen.
7. Houd het uiteinde van de bovendraad vast en begin met naaien. Het knoopsgat wordt van de voorkant van de naaivoet naar de achterkant genaaid. Stop met naaien wanneer het knoopsgat klaar is.
8. Zodra het knoopsgat klaar is, tilt u de naaivoet op. Duw de knoopsgathendel helemaal omhoog.
9. Om de grendel vast te zetten, rijgt u het uiteinde van de bovendraad in een handnaainaald, trekt u deze naar de verkeerde kant en knoopt u het uiteinde vast voordat u overtollige draad afknipt.
10. Gebruik een tornmesje en snij het knoopsgat open van beide uiteinden naar het midden (G).

Als u nog een knoopsgat wilt naaien, duw dan de knoopsgathendel niet omhoog wanneer het knoopsgat klaar is. Duw hem in plaats daarvan weer van u af. Naai nog een knoopsgat.
Opmerking: Naai altijd een testknoopsgat op een stukje reststof.

Ritsen naaien

De Zipper Foot (Ritsvoet) kan aan de rechter- of linkerkant van de naald worden bevestigd, waardoor het gemakkelijk is om beide kanten van de rits te naaien.

Om de rechterkant van de rits te naaien, bevestigt u de voet in de linker naaivoetpositie (A).
Om de linkerkant van de rits te naaien, bevestigt u de voet in de rechter naaivoetpositie (B).

Gecentreerde rits

• Plaats de stofstukken met de goede kanten op elkaar en speld ze vast. Markeer de ritslengte op uw stof.
• Rijg de ritsnaad met behulp van de aangegeven naadtoeslag (gebruik een rechte steek met een steeklengte van 4 mm, draadspanning 2). Rijg tot het einde van de ritsmarkering (C).
• Stel de machine in voor een rechte steek (zie de bovenstaande tabel), stik een paar steken terug en naai de rest van de naad met behulp van de aangegeven naadtoeslag (C).
• Pers de naadtoeslagen open. Plaats de goede kant van de rits op de verkeerde kant van de naad en plak deze op zijn plaats (D).
• Draai uw project om en zorg ervoor dat de goede kant naar boven gericht is. Klik de Zipper Foot (Ritsvoet) aan de linkerkant van de naald (A).
• Naai langs de rechterkant van de rits tot het einde van uw rits, vergeet niet om in het begin terug te stikken. Stop met de naald in de stof, til de naaivoet op en draai uw project om over de onderkant van de rits te naaien (E).
• Bevestig de Zipper Foot (Ritsvoet) aan de rechterkant van de naald (B). Naai de resterende ritskant zoals u met de eerste kant hebt gedaan (F).
• Draai uw project om het plakband aan de achterkant te verwijderen.
• Draai uw project weer naar de goede kant en verwijder de rijgsteken.

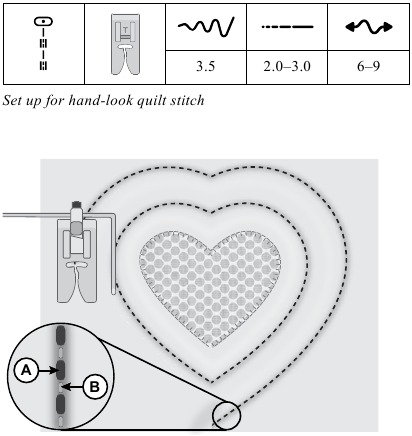

Hand-look quiltsteek

Simuleer de look van handgestikte quilting met de Hand-look Quiltsteek. Rijg de naald in met een transparante draad of met een draad die overeenkomt met de kleur van de bovenkant van de stof. Rijg de spoel in met een draadkleur die overeenkomt met of contrasteert met de bovenkant van de stof, afhankelijk van de look die u voor uw project wilt (de spoeldraad verschijnt daadwerkelijk aan de bovenkant van de stof).

1. Spoeldraad
2. Naalddraad

• Om de nauwkeurige handgestikte look te krijgen, is het belangrijk dat de steek wordt genaaid met een hoge draadspanning. Zorg ervoor dat u de spanning instelt volgens de aanbevelingen in de steektabel.
• Stik langs een van de naden van uw project, of rond een applicatie. Het handlook effect wordt gecreëerd doordat de spoeldraad naar de bovenkant van de stof wordt getrokken.
• Gebruik de quiltgeleider om gelijkmatige rijen kanaalquilting of echo quilting te maken, zoals afgebeeld. Steek de Edge/Quilting Guide (Rand-/Quiltgeleider) in de groef aan de achterkant van de naaivoethouder en pas de positie aan uw project aan.

Knoop naaien

Zet knopen gemakkelijk en snel vast met de speciale knopnaaisteek.

1. Selecteer de knopnaaisteek.
2. Laat de transporteur zakken.
3. Bevestig de Button Sewing Foot (Knoopnaaivoet) aan uw machine.
4. Markeer de plaatsing van de knoop met een markeerstift (A).
5. Plaats uw project onder de naaivoet, plaats de knoop onder de voet en lijn deze uit met de markering op de stof. Laat de naaivoet zakken (B).
6. Draai het handwiel heel langzaam naar u toe om er zeker van te zijn dat de naald de gaten vrijmaakt. Pas de steekbreedte indien nodig aan (C).
7. Begin met naaien op een lage snelheid. De machine stopt automatisch na een paar steken.
8. Laat een lange draadstaart achter en trek deze onder de knoop door. Wikkel de draadstaart om de schacht.
9. Gebruik een handnaainaald om de draad naar de verkeerde kant van de stof te trekken en vast te zetten.
10. Om de transporteur weer in te schakelen, beweegt u de Feed Teeth Lever (Transporteurhendel) terug naar de normale naaipositie en draait u vervolgens het handwiel één volledige omwenteling naar u toe.

ONDERHOUD

De machine reinigen

Om uw naaimachine goed te laten werken, moet u deze regelmatig reinigen. Er is geen smering (oliën) nodig. Veeg de buitenkant van uw machine af met een zachte doek om stof en pluisjes te verwijderen.

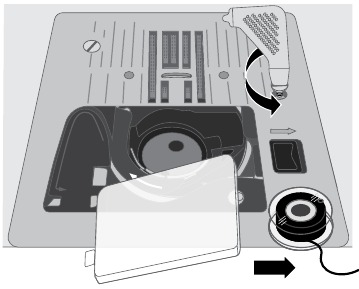

Het spoelgedeelte reinigen

Zet de naald omhoog en schakel de machine uit.
Verwijder de naaivoet. Schuif de spoelafdekking eraf en verwijder de spoel.
Verwijder de schroeven in de naaldplaat met behulp van de L-schroevendraaier. Til de naaldplaat op en verwijder deze.
Reinig de transporteur en het spoelgedeelte met het borsteltje dat bij de accessoires is geleverd.
Plaats de naaldplaat over de transporteur, vervang de schroeven en draai ze vast.
Bevestig de naaivoet, plaats de spoel en vervang de spoelafdekking.

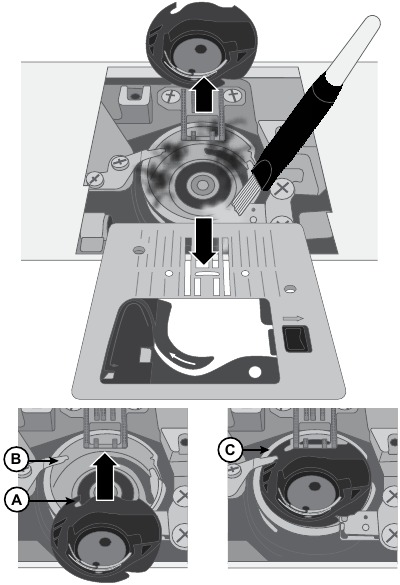

Reiniging onder het spoelgedeelte

Zet de naald omhoog en schakel de machine uit.
Reinig het gebied onder de spoelhouder na het naaien van verschillende projecten of wanneer u een ophoping van pluisjes in het spoelhoudergedeelte opmerkt.
Verwijder de naaivoet. Schuif de spoelafdekking eraf en verwijder de spoel.
Verwijder de schroeven in de naaldplaat met behulp van de L-schroevendraaier. Til de naaldplaat op en verwijder deze.
Verwijder de spoelhouder door hem op te tillen. Dit is gemakkelijker als u hem tijdens het optillen iets naar links of rechts duwt. Reinig het gebied met de borstel of met een droge doek.
Let op: Blaas geen lucht in het spoelhuisgebied. Het stof en de pluisjes worden in uw machine geblazen.

Leid het "gevorkte" uiteinde van de spoelhouder (A) onder de spoelhouder (B) en onder de transporteur. Beweeg de spoelhouder iets van rechts naar links totdat deze correct in de haakbaan (C) glijdt. Om er zeker van te zijn dat de spoelhouder correct is teruggeplaatst, draait u het handwiel naar u toe. De haakbaan (C) moet vrij in tegenwijzerzin draaien.
Plaats de naaldplaat over de transporteur, vervang de schroeven en draai ze vast.
Bevestig de naaivoet, plaats de spoel en vervang de spoelafdekking.

Probleemoplossing

Draadlussen aan de onderkant van de stof

Mogelijke oorzaak:

Oplossing:

Draadlussen aan de onderkant van de stof is altijd een indicatie dat de bovendraad niet correct is ingeregen. Dit gebeurt wanneer de bovendraad niet correct in het draadspanningsmechanisme is geplaatst en niet door de draadopnemer is geregen.

Rijg de machine opnieuw in en zorg ervoor dat u eerst de naaivoetlichter omhoog brengt voordat u begint met inrijgen, zodat de draad goed in het spanningsmechanisme en de draadopnemer kan worden geplaatst. Om te weten of u de machine correct opnieuw hebt ingeregen, kunt u deze test proberen: Breng de naaivoetlichter omhoog en rijg de bovenkant van de machine in. Rijg de naald in, maar plaats de draad nog niet onder de naaivoet. Wanneer u de bovendraad naar links trekt, moet deze vrij kunnen worden getrokken. Zet de naaivoetlichter omlaag. Wanneer u de bovendraad naar links trekt, moet u weerstand voelen. Dit betekent dat u correct bent ingeregen. Plaats de draad onder de naaivoet en trek vervolgens de spoeldraad omhoog. Schuif beide draadeinden onder de naaivoet naar achteren. Laat de naaivoet zakken en begin met naaien. Als u de naaivoetlichter omlaag zet, maar de draad nog steeds vrij kan worden getrokken (u voelt geen verschil of de naaivoet omhoog of omlaag staat), betekent dit dat u niet correct hebt ingeregen. Verwijder de bovendraad en rijg de machine opnieuw in.

Spoeldraad breekt

Mogelijke oorzaak:	Oplossing:
Spoel verkeerd ingeregen.	Controleer of de spoel correct in de spoelhouder is geplaatst.
Spoel te vol of ongelijkmatig gewikkeld.	De spoeldraad is mogelijk niet correct in de spanningsschijf voor het spoelwinden geplaatst tijdens het spoelwindproces.
Vuil of pluisjes in de spoelhouder.	Reinig de spoelhouder.
Er worden verkeerde spoelen gebruikt.	Gebruik spoelen met dezelfde stijl als die bij de machine worden geleverd (SINGER® transparante spoelen van klasse 15) – vervang ze niet.

Spoeldraad is zichtbaar aan de bovenkant van de stof

Mogelijke oorzaak:	Oplossing:
Bovendraad te strak.	Verminder de spanning van de bovendraad.
Het draadpad is geblokkeerd, waardoor er extra spanning op de bovendraad komt te staan.	Controleer of het draadpad van de bovendraad niet is geblokkeerd en of de draad vrij door het draadpad kan bewegen.
Spoeldraad niet in de spoelhouder spanning.	Rijg de spoel opnieuw in.

Moeilijkheden bij het spoelwinden

Mogelijke oorzaak:	Oplossing:
Spoeldraad losjes op de spoel gewikkeld.	Wikkel de spoel opnieuw en zorg ervoor dat de draad goed in de spanningsschijf voor het spoelwinden is geplaatst.
De spoelwindas is niet volledig ingeschakeld, waardoor de spoel niet wordt gewikkeld.	Controleer of de spoelwindas volledig is ingeschakeld voordat u begint met winden.
De spoel wordt slordig gewikkeld omdat het draadeinde niet wordt vastgehouden aan het begin van het windproces.	Houd voordat u begint met winden het draadeinde (dat uit de spoel komt) stevig vast, laat de spoel gedeeltelijk vullen en stop vervolgens om het draadeinde dicht bij de spoel af te knippen.

Stof trekt samen

Mogelijke oorzaak:	Oplossing:
Bovendraad is te strak.	Verminder de spanning van de bovendraad.
De steeklengte is te kort ingesteld.	Verhoog de steeklengte-instelling.
Verkeerde naaldstijl voor het stoftype.	Gebruik de juiste naaldstijl en -maat voor uw stof.

Stof tunnelt onder steken

Mogelijke oorzaak:	Oplossing:
De stof is niet goed gestabiliseerd voor de dichtheid van de steken (bijvoorbeeld satijnsteekapplicatie).	Voeg een stofstabilisator onder de stof toe om te voorkomen dat de steken samen tunnelen en een gerimpelde rand in de stof vormen.

Luidruchtig geluid tijdens het naaien

Mogelijke oorzaak:	Oplossing:
Draad niet in de draadopnemer.	Rijg de machine opnieuw in en zorg ervoor dat de draadopnemer zich in de hoogste positie bevindt, zodat de draad in het oog van de draadopnemer gaat — draai het handwiel van de machine naar u toe om de draadopnemer in de hoogste positie te brengen om in te rijgen.
Het draadpad is geblokkeerd.	Controleer of de draad niet vastzit aan de draadspoel of achter de spoeldop.

Machine voert de stof niet aan

Mogelijke oorzaak:	Oplossing:
De naaivoetlichter is na het inrijgen niet op de stof neergelaten.	Laat de naaivoetlichter zakken voordat u begint met naaien. "Duw" of "trek" niet aan de stof tijdens het naaien.
De transporteurhendel is mogelijk teruggekeerd naar de "omhoog"-positie, maar het handwiel is nog niet een volledige slag gedraaid om de transporteur volledig opnieuw in te schakelen.	De transporteur moet worden opgetild en opnieuw worden ingeschakeld door het handwiel één volledige omwenteling te draaien.
De steeklengte is ingesteld op nul.	Verhoog de steeklengte-instelling.

Machine start niet

Mogelijke oorzaak:	Oplossing:
De spoelwindas is ingeschakeld wanneer u probeert te naaien.	Schakel de spoelwindas uit door deze naar links te duwen.
Het netsnoer en/of de voetbediening zijn niet correct aangesloten.	Zorg ervoor dat het netsnoer/de voetbediening correct in de machine en de voeding is geplaatst.
Er worden verkeerde spoelen gebruikt.	Gebruik spoelen met dezelfde stijl als die bij de machine worden geleverd (SINGER® transparante spoelen van klasse 15)– vervang ze niet.

Naalden breken

Mogelijke oorzaak:	Oplossing:
Gebogen, botte of beschadigde naald.	Gooi de naald weg en plaats een nieuwe naald.
Verkeerde naaldmaat voor stof.	Plaats de juiste naald voor het stoftype.
Machine niet correct ingeregen.	Rijg de machine volledig opnieuw in.
Stof "duwen" of "trekken".	Duw/trek de stof niet handmatig om te naaien, maar laat de transporteur van de machine de stof onder de naaivoet trekken terwijl u deze geleidt.

Naaldinrijger werkt niet

Mogelijke oorzaak:	Oplossing:
Naald staat niet in de juiste positie.	Breng de naald naar de hoogste positie door het handwiel naar u toe te draaien.
Verkeerde naaldmaat voor stof.	Naald helemaal omhoog in de naaldklem.
Naald is gebogen.	Verwijder de gebogen naald en plaats een nieuwe naald.
Haakpen beschadigd.	De naaldinrijger moet worden vervangen. Neem contact op met een erkend servicecentrum.

Steken overslaan

Mogelijke oorzaak:	Oplossing:
Naald verkeerd geplaatst.	Controleer of de platte kant van de bovenkant van de naald naar de achterkant van de machine is gericht en of de naald zo ver mogelijk omhoog staat en draai vervolgens de naaldklemschroef vast.
Verkeerde naald voor de genaaide stof.	Gebruik de juiste naaldstijl en -maat voor uw stof.
Gebogen, botte of beschadigde naald.	Gooi de naald weg en plaats een nieuwe naald.

Steken vervormd

Mogelijke oorzaak:	Oplossing:
De stof "duwen" of "trekken".	Duw/trek de stof niet handmatig om te naaien, maar laat de transporteur van de machine de stof onder de naaivoet trekken terwijl u deze geleidt.
Onjuiste steeklengte-instelling.	Pas de steeklengte-instelling aan.
Er kan een stabilisator nodig zijn voor de techniek.	Plaats een stabilisator onder de stof.

Draadophoping aan het begin

Mogelijke oorzaak:	Oplossing:
De boven- en spoeldraden zijn niet correct onder de naaivoet geplaatst voordat u begint met naaien.	Zorg ervoor dat zowel de bovendraad als de spoeldraad zich onder de naaivoet en naar achteren bevinden voordat u begint met naaien.
Het naaien is begonnen zonder stof onder de naaivoet.	Plaats de stof onder de voet en zorg ervoor dat de naald in de stof komt; houd beide draadeinden de eerste paar steken lichtjes vast.
Er kan een stabilisator nodig zijn voor de techniek.	Plaats een stabilisator onder de stof.

Bovendraad breekt

Mogelijke oorzaak:	Oplossing:
Draadpad geblokkeerd	Controleer of de draad vastzit aan de draadspoel (ruwe plekken op de spoel zelf) of achter de spoelpen of spoeldop (als de draad achter de spoeldop is gevallen en daarom niet vrij door het machinepad kan worden gevoerd).
Machine niet correct ingeregen.	Verwijder de bovendraad volledig, breng de naaivoetlichter omhoog en rijg de machine opnieuw in en zorg ervoor dat de draad zich in de draadopnemer bevindt (breng de draadopnemer naar de hoogste positie door het handwiel naar u toe te draaien.
Bovenste spanning te strak.	Verminder de spanning van de bovendraad.

Technische specificaties

Naaisnelheid	Maximaal 800 ± 50 tpm (bij gebruik van een rechte steek met een standaard steeklengte)
Nominale spanning	240 V/50 Hz, 230 V/50 Hz, 220 V/50-60 Hz, 127 V/60 Hz, 120 V/60 Hz, 125 V/60 Hz, 100 V/50-60 Hz
Hoogte naaivoetlichter	6 mm
Beschermingsklasse	II (Europa)
Steekbreedte	0–7,0 mm
Steeklengte	0–4,5 mm
Type lamp	LED-licht
Afmetingen machine	Lengte: ≈465 mm Breedte: ≈210 mm Hoogte: ≈300 mm
Gewicht	6,3 kg

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Bij het gebruik van een elektrisch apparaat moeten altijd elementaire veiligheidsmaatregelen worden gevolgd, waaronder de volgende: Lees alle instructies voordat u deze huishoudelijke naaimachine gebruikt. Bewaar de instructies op een geschikte plaats dicht bij de machine. Zorg ervoor dat u ze overhandigt als de machine aan een derde partij wordt gegeven.

OM HET RISICO OP EEN ELEKTRISCHE SCHOK TE VERMINDEREN:

• Een naaimachine mag nooit onbeheerd achtergelaten worden wanneer deze is aangesloten. Haal de stekker van deze naaimachine altijd direct na gebruik en voor het reinigen, verwijderen van afdekkingen, smeren of bij het uitvoeren van andere onderhoudswerkzaamheden die in de gebruiksaanwijzing worden genoemd, uit het stopcontact.

OM HET RISICO OP BRANDWONDEN, BRAND, ELEKTRISCHE SCHOK OF PERSOONLIJK LETSEL TE VERMINDEREN:

• Niet als speelgoed laten gebruiken. Extra aandacht is vereist wanneer deze naaimachine wordt gebruikt door of in de buurt van kinderen.
• Gebruik deze naaimachine alleen voor het beoogde gebruik zoals beschreven in deze handleiding. Gebruik alleen hulpstukken die door de fabrikant worden aanbevolen, zoals opgenomen in deze handleiding.
• Gebruik deze naaimachine nooit als deze een beschadigd snoer of stekker heeft, als deze niet goed werkt, als deze is gevallen of beschadigd, of in water is gevallen. Breng de naaimachine terug naar het dichtstbijzijnde erkende servicecentrum voor onderzoek, reparatie, elektrische of mechanische afstelling.
• Gebruik de naaimachine nooit met geblokkeerde luchtopeningen. Houd de ventilatieopeningen van de naaimachine en de voetbediening vrij van de ophoping van pluisjes, stof en losse doek.
• Houd vingers uit de buurt van alle bewegende delen. Speciale zorg is vereist rond de naaimachinenaald.
• Gebruik altijd de juiste naaldplaat. De verkeerde plaat kan ervoor zorgen dat de naald breekt.
• Gebruik geen gebogen naalden.
• Trek of duw niet aan de stof tijdens het stikken. Het kan de naald afbuigen waardoor deze breekt.
• Draag een veiligheidsbril.
• Schakel de naaimachine uit ("O") bij het maken van aanpassingen in het naaldgebied, zoals het inrijgen van de naald, het verwisselen van de naald, het inrijgen van de spoel of het verwisselen van de naaivoet, enz.
• Laat nooit voorwerpen vallen of steek ze in een opening.
• Niet buitenshuis gebruiken.
• Niet gebruiken waar aerosolproducten (spray) worden gebruikt of waar zuurstof wordt toegediend.
• Om de verbinding te verbreken, zet u alle bedieningselementen in de uit-stand ("O") en haalt u vervolgens de stekker uit het stopcontact.
• Trek de stekker niet uit het stopcontact door aan het snoer te trekken. Om de stekker uit het stopcontact te halen, pakt u de stekker vast, niet het snoer.
• De voetbediening wordt gebruikt om de machine te bedienen. Vermijd het plaatsen van andere voorwerpen op de voetbediening.
• Gebruik de machine niet als deze nat is.
• Als de LED-lamp beschadigd of kapot is, moet deze worden vervangen door de fabrikant of diens servicevertegenwoordiger of een vergelijkbaar gekwalificeerd persoon, om gevaar te voorkomen.
• Het netsnoer van de voetbediening kan niet worden vervangen. Als het netsnoer beschadigd is, moet de voetbediening worden weggegooid.
• Deze naaimachine is voorzien van dubbele isolatie. Gebruik alleen identieke vervangende onderdelen. Zie instructies voor het onderhoud van dubbel geïsoleerde apparaten.

ALLEEN VOOR EUROPA:
Dit apparaat kan worden gebruikt door kinderen vanaf 13 jaar en ouder en personen met verminderde fysieke, zintuiglijke of mentale vermogens of gebrek aan ervaring en kennis, mits ze onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het apparaat en de gevaren ervan begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.
De machine mag alleen worden gebruikt met een voetbediening van het type C-8000.

VOOR BUITEN EUROPA:
Deze naaimachine is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale vermogens, of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen over het gebruik van de naaimachine door een persoon die verantwoordelijk is voor hun veiligheid. Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met de naaimachine spelen.
De machine mag alleen worden gebruikt met een voetbediening van het type C-8000.

ONDERHOUD VAN DUBBEL GEÏSOLEERDE PRODUCTEN
Bij een dubbel geïsoleerd product zijn twee isolatiesystemen aangebracht in plaats van aarding. Een dubbel geïsoleerd product is niet voorzien van een aardingsvoorziening, noch mag er een aardingsvoorziening aan het product worden toegevoegd. Het onderhoud van een dubbel geïsoleerd product vereist uiterste zorg en kennis van het systeem en mag alleen worden uitgevoerd door gekwalificeerd onderhoudspersoneel. Vervangende onderdelen voor een dubbel geïsoleerd product moeten identiek zijn aan de onderdelen in het product. Een dubbel geïsoleerd product is gemarkeerd met de woorden 'DUBBELE ISOLATIE' of 'DUBBEL GEÏSOLEERD'.

Referenties

• SINGER Naai- en borduurmachines | SINGER®

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Handleiding Singer C7200 / C7205 / C7220

Beschikbare talen
