INLEIDING

Beoogd gebruik

Optimaal gebruik en onderhoud worden in deze instructies beschreven. Dit product is niet bedoeld voor industrieel of commercieel gebruik. Aanvullende hulp, per regio, is online te vinden op www.singer.com.

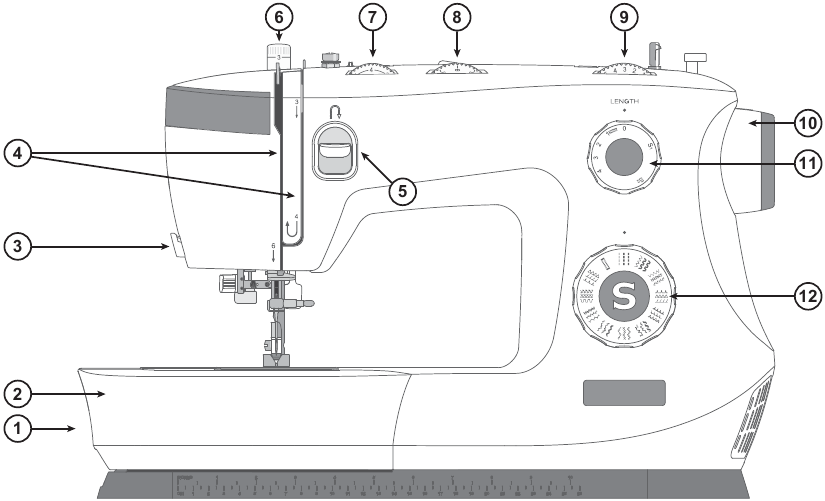

Machineoverzicht

1. Transporteurhendel — beweeg van links naar rechts om de transporteur in of uit te schakelen. Geplaatst aan de achterkant van de vrije arm.
2. Accessoirebak / Vrije Arm — biedt een vlak oppervlak tijdens het naaien en biedt opbergruimte voor uw accessoires. Verwijder de accessoirebak om de vrije arm te gebruiken, wat het naaien gemakkelijker maakt, bijv. broekzomen en mouwen.
3. Draadsnijder — voor het afsnijden van draadeinden aan het einde van het naaien.
4. Inrijgsleuven — draadpaden met spanningsschijven en draadopnemer.
5. Achteruitnaaihendel — keert de stikrichting om, bijvoorbeeld bij het vastzetten van het begin of einde van een naad.
6. Persvoetdruk — regelt de druk die de persvoet uitoefent op de stof.
7. Draadspanningsknop — instelbaar voor het instellen van de gewenste spanning voor uw steek, draad en stof.
8. Drie Naaldposities Knop — de naaldpositie kan naar wens worden gewijzigd (zie "Drie Naaldposities Knop").
9. Steekbreedteknop — regelt de breedte van steken, waardoor ze smaller of breder worden (zie "Steekbreedteknop & Steeklengteknop").
10. Handwiel — wordt gebruikt om de beweging van de naald en de draadopnemer handmatig te regelen.
11. Steeklengteknop — regelt de lengte van steken, waardoor ze naar wens korter of langer worden. Het wordt ook gebruikt voor de selectie van stretchsteken (zie "Steekbreedteknop & Steeklengteknop").
12. Steekkeuzeknop — wordt gebruikt om steekpatronen en knoopsgatinstellingen te selecteren (zie "Een steek selecteren").

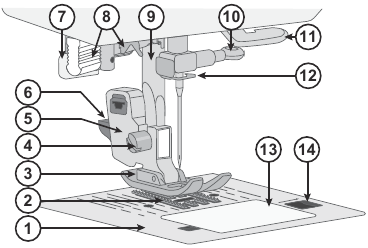

Overzicht naaldgebied

1. Naaldplaat — biedt een vlak oppervlak rond de persvoet om te naaien. Richtlijnen geven verschillende naadtoeslagen aan die worden gebruikt om stof te geleiden tijdens het naaien.
2. Transporteur — voert de stof onder de persvoet door tijdens het naaien.
3. Persvoet — houdt de stof tegen de transporteur aan, die de stof onder de persvoet trekt terwijl u naait.
4. Schroef persvoethouder — draai de schroef los om de persvoethouder te verwijderen.
5. Persvoethouder — houdt de persvoet vast.
6. Ontgrendelingsknop persvoet — druk op deze knop om de persvoet uit de houder te halen.
7. Knoopsgathendel — wordt gebruikt voor het naaien van knoopsgaten.
8. Ingebouwde naaldinrijger — rijg de naald snel en gemakkelijk in.
9. Persvoetstang — biedt plaats aan de persvoethouder.
10. Naaldklem schroef — zet de naald vast.
11. Draadgeleider — helpt de draadstroom te behouden tijdens het naaien.
12. Naald draadgeleider — helpt de draadstroom te behouden tijdens het naaien.
13. Spoeldeksel — beschermt de spoel tijdens het naaien.
14. Ontgrendelingsknop spoeldeksel — druk hierop om het spoeldeksel te openen.

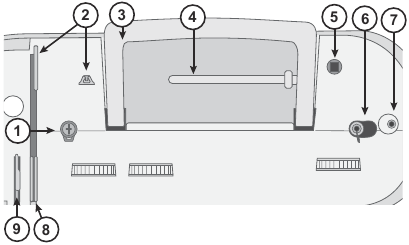

Bovenkant van de machine

1. Spanningplaat spoelopwinder
2. Draadgeleiders
3. Handvat
4. Spoelpen
5. Gat voor extra spoelpen
6. Spoelopwindas
7. Spoelopwindstopper
8. Draadspanningsschijven
9. Draadopnemer

Overzicht accessoires

	Spoel x4 — Gebruik alleen het type transparante spoelen dat bij uw machine is geleverd (SINGER Klasse 15 transparante spoelen). Een van de spoelen is bij levering in de machine geplaatst.
	Viltpad — Wordt gebruikt om de draadklos te dempen bij gebruik van de extra spoelpen.
	Spoelkap — Twee maten (groot en klein) voor verschillende stijlen draadklossen.
	Extra spoelpen — Voor naaien met grote draadklossen of bij gebruik van speciale draden.
	Borstel en tornmesje — Wordt gebruikt om steken te verwijderen/pluisjes weg te borstelen.
	L-schroevendraaier — Wordt gebruikt om de naaldplaat, persvoethouder of naaldschroef te verwijderen.
	Rand-/quiltgeleider — Wordt gebruikt voor recht en nauwkeurig naaien, bijv. bij het quilten. Plaats de geleider in de sleuf aan de achterkant van de persvoethouder. Pas de positie aan aan uw project.

Inbegrepen accessoires

(Niet afgebeeld)

• Naalden
• Voetpedaal
• Netsnoer

Persvoeten

	Allroundvoet (T) (bij levering aan de machine bevestigd) Deze voet wordt gebruikt voor algemeen naaien op de meeste soorten stof. De onderkant van de voet is plat, zodat de stof tijdens het naaien stevig tegen de transporteur wordt gehouden. Het heeft ook een brede gleuf zodat de naald van links naar rechts kan bewegen, afhankelijk van welke steek u naait.
	Blindzoomvoet (F) De blindzoomvoet wordt gebruikt voor het naaien van blinde zomen in kledingstukken en woondecoratie. Er is een verstelbare geleider met een verlengstuk aan de voorkant, die wordt gebruikt om de vouw van de zoom te geleiden tijdens het stikken.
	Ritsvoet (I) Deze voet wordt gebruikt voor het inzetten van ritsen. Bevestig de voet aan de persvoethouder aan beide zijden van de voet, afhankelijk van welke kant van de rits wordt genaaid. De ritsvoet kan ook worden gebruikt om paspel te maken en in te zetten.
	Eénstaps-knoopsgatvoet (D) Met deze voet kunt u perfect op maat gemaakte knoopsgaten voor uw knoop maken. Het heeft een ruimte aan de achterkant voor een knoop, die wordt gebruikt om de grootte van het knoopsgat in te stellen. De machine naait automatisch een knoopsgat dat past bij die knoopgrootte.
	Satijnsteekvoet (A) De satijnsteekvoet wordt gebruikt voor satijnsteken en andere dichtere decoratieve steken. Het heeft een groef aan de onderkant waardoor het dichte stiksel vrij onder de voet kan doorlopen.

Optionele accessoires

Er zijn extra optionele accessoires beschikbaar voor uw machine. Neem contact op met uw geautoriseerde SINGER-dealer voor meer informatie.

Steekoverzicht

Nuttige steken

De steken die in de onderstaande tabel worden beschreven, zijn nuttige steken, die voornamelijk worden gebruikt voor het naaien van nuttige voorwerpen. Gebruik tijdens het naaien een draadspanning tussen 3–5. Test altijd op een stukje reststof en pas de spanning indien nodig aan.

			Toepassing
	Rechte steek middenpositie		De basissteek die wordt gebruikt om te naaien. Het meest voorkomende gebruik voor een rechte steek is het aan elkaar naaien van twee stukken stof.
	Rechte stretchsteek		Sterker dan een gewone rechte steek, op stretchstoffen, omdat hij drie keer vergrendelt — vooruit, achteruit en weer vooruit. Gebruik het om naden van sportkleding te verstevigen en voor gebogen naden die veel spanning verdragen.
	Zigzagsteek		Een zeer veelzijdige steek voor decoratief naaien, applicatie, het bevestigen van versieringen en meer.
	Meerfasige zigzagsteek		Werk naadtoeslagen af om te voorkomen dat de stof rafelt. Bij het afwerken van naden helpt de kleinere stap van de steken om de stof vlakker te houden dan een gewone zigzag. Het kan ook worden gebruikt voor het repareren van scheuren en het naaien van elastiek.
	Overlocksteek		Naai naad en overlock in één stap. Voor medium en medium/zware stretchstoffen.

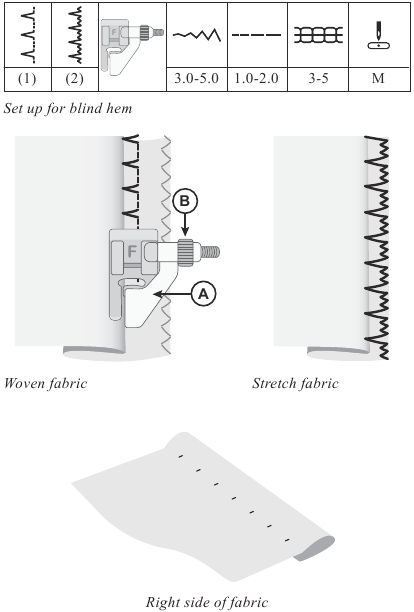

	Blindzoomsteek		Naai zomen die vanaf de goede kant van de stof vrijwel onzichtbaar zijn. Het wordt gebruikt voor rokken, jurken, broeken, gordijnen enz., gemaakt van niet-rekbare stoffen.
	Stretch-blindzoomsteek		Naai zomen die vanaf de goede kant van de stof vrijwel onzichtbaar zijn. Het wordt gebruikt voor kledingstukken en andere projecten gemaakt van stretchstoffen.
	Schuine overrandsteek		Naai naad en overlock in één stap. Voor medium en zware stretchstoffen.
	Gesloten overlocksteek		Naai decoratieve zomen en overlappende naden, riemen en banden. Voor medium/zware stretchstoffen.
	Honingraatsteek		Voor elastiekinzet, decoratieve stiksels, smocken, couching en zomen.
	Knoopsgat		Naai knoopsgaten op woondecoratie, kledingstukken, handwerk en meer.

Decoratieve steken

Uw machine beschikt ook over decoratieve steken. De steken die niet in de vorige tabel worden beschreven, zijn decoratieve steken. Zorg er bij het naaien van de decoratieve steken voor dat u een stabilisator onder de stof gebruikt voor een betere uitstraling. Gebruik een draadspanning tussen 3–5. Test altijd op een stukje reststof en pas de spanning indien nodig aan.

VOORBEREIDINGEN

De machine uitpakken

1. Plaats de doos op een stevige, vlakke ondergrond. Til de machine uit de doos en verwijder de verpakking.
2. Verwijder al het buitenste verpakkingsmateriaal en de plastic zak.
3. Veeg de machine af met een droge doek om eventuele pluisjes en/of overtollige olie rond de naald te verwijderen.

Opmerking: Uw naaimachine is afgesteld om het beste stikresultaat te leveren bij normale kamertemperatuur. Extreem hoge en koude temperaturen kunnen het stikresultaat beïnvloeden.

Aansluiten op de voeding

Tussen de accessoires vindt u het netsnoer en de voetbediening.

Opmerking: Raadpleeg een gekwalificeerde elektricien als u twijfelt over het aansluiten van de machine op de stroombron. Trek de stekker uit het stopcontact wanneer de machine niet in gebruik is.

Aan de rechteronderkant van de naaimachine vindt u de aansluitingen en de AAN/UIT-knop.

1. Sluit het netsnoer aan op de achterste aansluiting aan de rechteronderkant van de machine (A). Steek de stekker in het stopcontact.
2. Druk de AAN/UIT-schakelaar (B) op "I" om de stroom en het licht in te schakelen.

De naaisnelheid wordt geregeld door de voetbediening in te drukken.

Opmerking: Na het uitschakelen van de machine kan er nog reststroom in de machine aanwezig zijn. Hierdoor kan het lampje een paar seconden blijven branden terwijl de stroom wordt verbruikt. Dit is normaal voor een energiezuinig apparaat.

Voor de VS en Canada
Deze naaimachine heeft een gepolariseerde stekker (het ene contact is breder dan het andere). Om het risico op een elektrische schok te verminderen, is deze stekker bedoeld om slechts op één manier in een gepolariseerd stopcontact te passen. Als de stekker niet volledig in het stopcontact past, draai de stekker dan om. Als hij nog steeds niet past, neem dan contact op met een gekwalificeerde elektricien om het juiste stopcontact te installeren. Wijzig de stekker op geen enkele manier.

De machine opbergen na het naaien

1. Schakel de hoofdschakelaar uit. Na het uitschakelen kan er nog reststroom in de machine aanwezig zijn. Dit kan ervoor zorgen dat het lampje een paar seconden blijft branden terwijl de stroom wordt verbruikt. Dit is normaal gedrag voor een energiezuinig apparaat.
2. Trek de stekker uit het stopcontact en vervolgens uit de machine.
3. Wikkel het snoer rond de voetbediening voor eenvoudige opslag.
4. Plaats alle accessoires in de accessoirelade. Schuif de lade op de machine rond de vrije arm.
5. Plaats de voetbediening en het snoer in de ruimte boven de vrije arm.
6. Plaats de zachte hoes op de machine om deze te beschermen tegen stof en pluisjes.

Vrije arm/verwijderbare accessoirelade

Bewaar naaivoeten, spoelen, naalden en andere accessoires in de accessoirelade, zodat ze gemakkelijk toegankelijk zijn.
Bewaar de accessoirelade op de machine voor een groter, vlak werkoppervlak.
Gebruik de vrije arm om het naaien van broekspijpen en mouwzomen te vergemakkelijken. Om de vrije arm te gebruiken, schuift u de accessoirelade eraf. In bevestigde toestand houdt een haak de accessoirelade stevig aan de machine bevestigd. Verwijder de lade door deze naar links te schuiven.

Wanneer de accessoirelade van de machine is verwijderd, opent u de deur door een vinger in de groef aan de linkerkant van de accessoirebox (A) te steken en deze voorzichtig open te trekken. Duw de deur dicht voordat u de lade terug op de machine plaatst.

Persvoetlichter

De persvoethendel bevindt zich aan de achterkant van de naaimachinekop. De hendel wordt gebruikt om de persvoet omhoog en omlaag te brengen. Breng de hendel omhoog om de machine in te rijgen, breng hem omlaag om te naaien.
Door de persvoethendel omhoog te brengen en vervolgens verder omhoog te drukken, wordt de hefhoogte van de persvoet vergroot tot een extra hoogte, waardoor u dikke stoffenlagen onder de voet kunt plaatsen.

Draadmes

Om het draadmes te gebruiken, trekt u de draad van achter naar voren, zoals afgebeeld. Hierdoor blijven de draadeinden lang genoeg, zodat de naald niet ontgrendeld raakt wanneer u weer begint te naaien.

Spoelpen

Uw machine heeft twee spoelpennen, een hoofdspoelpen en een extra spoelpen. De spoelpennen zijn ontworpen voor verschillende soorten draad. De hoofdspoelpen wordt in horizontale positie gebruikt (de draad rolt van de spoel) en de extra spoelpen in verticale positie (de draadspoel draait). Gebruik de horizontale positie voor normale draden en de verticale positie voor grote spoelen of speciale draden.

Hoofdspoelpen

Plaats de draadspoel op de spoelpen. Zorg ervoor dat de draad tegen de klok in van de spoel rolt en schuif er een spoeldop op. Gebruik een spoeldop die iets groter is dan de draadspoel. Gebruik voor smalle draadspoelen (A) een kleinere spoeldop voor de spoel. Gebruik voor grote draadspoelen (B) een grotere spoeldop voor de spoel. De platte kant van de spoeldop moet stevig tegen de spoel worden gedrukt. Er mag geen ruimte zijn tussen de spoeldop en de draadspoel.

Opmerking: Niet alle draadspoelen worden op dezelfde manier gefabriceerd. Als u problemen ondervindt met de draad, draai deze dan in de tegenovergestelde richting of gebruik de verticale positie.

Extra spoelpen

De extra spoelpen wordt gebruikt bij het opwinden van een spoeldraad van een tweede draadspoel of bij het naaien met grote spoelen of met speciale draden. Steek de extra spoelpen in het daarvoor bestemde gat aan de bovenkant van de machine. Plaats een viltpad onder de draadspoel. Dit is om te voorkomen dat de draad te snel afrolt. Plaats geen spoeldop bovenop de spoelpen, omdat dit zou voorkomen dat de spoel draait.

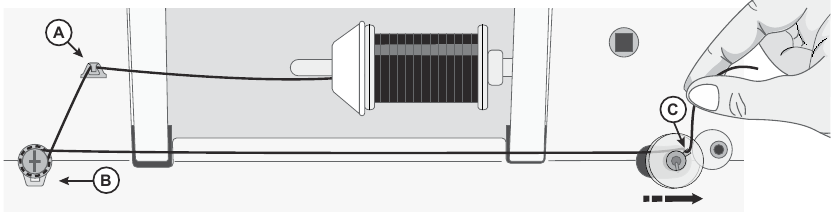

De spoel opwinden

1. Plaats de draadspoel op de spoelpen. Schuif een spoeldop stevig tegen de spoel.
2. Plaats de draad van voren naar achteren in de draadgeleider (A). Breng de draad met de klok mee rond de spanningsschijf voor het opwinden van de spoel en zorg ervoor dat de draad strak tussen de schijven wordt getrokken.
3. Rijg van binnen naar buiten door het gat in de spoel (C).
4. Plaats de spoel op de spoelopwindspil. Zorg ervoor dat de spoel stevig naar beneden wordt gedrukt.
5. Duw de spoelopwindspil naar rechts. Houd het draadeinde vast en druk op de voetbediening om te beginnen met opwinden.
   Nadat u een paar slagen hebt gemaakt, haalt u uw voet van de voetbediening om het opwinden te stoppen. Knip de overtollige draadstaart boven de spoel af en zorg ervoor dat u deze dicht bij de spoel afknipt. Stap op de voetbediening om het opwinden te hervatten. Wanneer de spoel vol is, wordt het opwinden van de spoel automatisch vertraagd en gestopt.
6. Duw de spoelopwindspil naar links. Verwijder de spoel en knip de draad door.

Opmerking: Wanneer de spoelopwindspil naar rechts wordt geduwd, zal de machine niet naaien. Zorg ervoor dat u de spoelspil terug naar de naaipositie (links) duwt voordat u gaat naaien.

De spoel plaatsen

Opmerking: Zorg ervoor dat de naald volledig omhoog staat en dat de machine is uitgeschakeld voordat u de spoel plaatst of verwijdert.

1. Verwijder het spoeldeksel (A) door de kleine knop rechts van het deksel (B) naar rechts te duwen.

2. Plaats de spoel in de spoelhouder met de draad in een richting tegen de klok in.

3. Trek de draad door de sleuf (C).

4. Trek de draad met de klok mee totdat deze in de inkeping (D) glijdt.

5. Trek ongeveer 15 cm (6 inch) draad uit en bevestig de spoelafdekplaat.

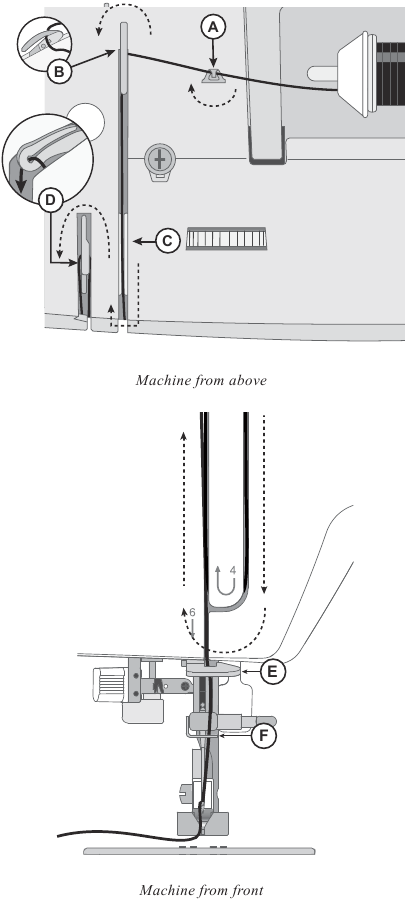

De machine inrijgen

Zorg ervoor dat de persvoet omhoog staat en dat de naald zich in de hoogste stand bevindt door het handwiel naar u toe te draaien. Dit is erg belangrijk om ervoor te zorgen dat de machine correct is ingeregen. Als u dit niet doet, kan dit leiden tot een slechte steekkwaliteit wanneer u begint te naaien.

1. Plaats de draad op de spoelpen en plaats de spoeldop van de juiste grootte.
2. Trek de draad van voren naar achteren in de draadgeleider (A) en van achteren naar voren in de draadgeleider (B). Trek de draad tussen de spanningsschijven (C).
3. Breng de draad verder omlaag door de rechter inrijggleuf, rond de U-bocht en vervolgens weer omhoog door de linker inrijggleuf.
4. Breng de draad van rechts in de draadopnemer (D) en omlaag in de linker inrijggleuf, in de onderste draadgeleider (E) en naar de naaldgeleider (F).
5. Rijg de naald van voren naar achteren in.

Naaldinrijger

Met de ingebouwde naaldinrijger kunt u de naald snel en eenvoudig inrijgen.
De naald moet zich in de hoogste stand bevinden om de ingebouwde naaldinrijger te kunnen gebruiken. Draai het handwiel naar u toe totdat de naald zich in de hoogste stand bevindt. Het wordt ook aanbevolen om de naaivoet te laten zakken.

• Gebruik de hendel (A) om de naaldinrijger helemaal naar beneden te trekken. De metalen flenzen bedekken de naald. Een kleine haak gaat door het oog van de naald (B).

• Plaats de draad van achteren over de draadgeleider (C) en onder de kleine haak (D).

• Laat de naaldinrijger voorzichtig terugzwaaien. De haak trekt de draad door het oog van de naald en vormt een lus achter de naald. Trek de draadlus achter de naald vandaan.

• Til de naaivoet op en plaats de draad eronder.
• Trek ongeveer 15-20 cm draad door het oog van de naald. Dit voorkomt dat de machine losraakt wanneer u begint te naaien.

Opmerking: de naaldinrijger is ontworpen voor naalden van maat 70-110. U kunt de naaldinrijger niet gebruiken voor naalden van maat 60 of kleiner, vleugelnaalden of dubbele naalden. Er zijn ook enkele optionele accessoires waarvoor het handmatig inrijgen van de naald vereist is. Zorg er bij het handmatig inrijgen van de naald voor dat de naald van voor naar achteren wordt ingeregen.

Naalden

De naaimachinenaald speelt een belangrijke rol bij succesvol naaien. Gebruik alleen kwaliteitsnaalden. Wij raden naalden van systeem 130/705H aan. Het naaldenpakket dat bij uw machine is inbegrepen, bevat naalden van de meest gebruikte maten.

Zorg ervoor dat u de naald aanpast aan de draad die u gebruikt. Zwaardere draden vereisen een naald met een groter oog. Als het oog van de naald te klein is voor de draad, werkt de naaldinrijger mogelijk niet goed.

	Universele naald Universele naalden hebben een licht afgeronde punt en zijn verkrijgbaar in verschillende maten. Voor algemeen naaien in verschillende soorten en gewichten stof.
	Stretch-naald Stretch-naalden hebben een balpunt en een speciale sjaal om overgeslagen steken te voorkomen wanneer er sprake is van flex in de stof. Voor gebreide stoffen, badkleding, fleece, synthetisch suède en synthetisch leer.
	Denim-naald Denim-naalden hebben een scherpe punt om dicht geweven stoffen te penetreren zonder de naald af te buigen. Voor canvas, denim, microvezels.
	Borduur-naald Borduur-naalden hebben een speciale sjaal, een licht afgeronde punt en een iets groter oog om schade aan draad en materialen te voorkomen. Gebruik met metallic en andere speciale draden voor borduren uit de vrije hand en decoratief naaien.
	Vleugelnaald Vleugelnaalden hebben brede verlengstukken aan elke kant van de naald om gaten in de stof te prikken bij het naaien van entredeux en andere zoomsteken op natuurlijke vezelstoffen.

Opmerking: om te voorkomen dat de naald breekt, gebruikt u alleen een gemiddelde/lage snelheid en een aanbevolen naald op dikke stoffen.

Belangrijke informatie over naalden

Vervang de naald vaak. Over het algemeen moeten naalden om de 6-8 uur effectieve stiktijd worden vervangen.

1. Gebruik altijd een rechte naald met een scherpe punt en zorg ervoor dat de punt niet gebogen of beschadigd is.

2. Een beschadigde naald kan overgeslagen steken, breuk of knappen van de draad veroorzaken. Het kan ook de naaldenplaat beschadigen.

3. Gebruik geen asymmetrische dubbele naalden, deze kunnen uw naaimachine beschadigen.


Selectiegids

Naaldgrootte, stof, draad

Naaldgrootte	Stof	Draad
70 (9) 80 (12)	Lichtgewicht stoffen: fijn katoen, voile, zijde, mousseline, interlock, tricot, jersey, crêpe, polyester, chiffon, organza, organdy	Lichte universele draad
80 (12) 90 (14)	Middelzware stoffen: quiltkatoen, satijn, dubbel gebreid, lichtgewicht wol, rayon, polyester, lichtgewicht linnen	Gebruik polyesterdraden op synthetische stoffen en universele of katoenen draden op natuurlijke stoffen voor het beste resultaat.
90 (14)	Middelzware stoffen: stevig geweven, middelzwaar linnen, katoen/polyester mix, badstof, chambray, dubbel gebreid
100 (16)	Zware stoffen: canvas, wol, denim, woondecoratie, fleece, zwaar gebreid	Polyester of universele draad.
110 (18)	Zware stoffen: wollen stoffen voor jassen, meubelstoffen	Zware draad voor de naald, met universele draad voor de spoel.

De naald vervangen

Opmerking: voordat u begint met het vervangen van de naald, kan het handig zijn om een klein stukje papier of stof onder het naaldgebied te plaatsen, over het gat in de naaldenplaat, zodat de naald niet per ongeluk in de machine valt.

1. Draai de naaldklem schroef los. Als het strak aanvoelt, gebruik dan de schroevendraaier uit uw accessoires om te helpen bij het losdraaien van de schroef.

2. Verwijder de naald.

3. Duw de nieuwe naald omhoog in de naaldklem met de platte kant van de naald van u af.

4. Als de naald niet verder omhoog gaat, draai dan de schroef stevig vast.


Draadspanning

Om de draadspanning in te stellen, draait u aan de knop bovenop de machine. Afhankelijk van de stof, draad, enz., moet de spanning mogelijk worden aangepast. Voor het beste stikuiterlijk en duurzaamheid, zorg ervoor dat de naald draadspanning correct is afgesteld.

1. Voor algemeen naaien komen de draden gelijkmatig samen tussen de twee lagen stof.

2. Als de spoeldraad zichtbaar is aan de bovenkant van de stof, is de naald draadspanning te strak. Verminder de naald draadspanning.

3. Als de bovendraad zichtbaar is aan de onderkant van de stof, is de naald draadspanning te los. Verhoog de naald draadspanning.


Voor decoratieve steken en knoopsgaten moet de bovendraad zichtbaar zijn aan de onderkant van de stof.
Maak een paar tests op een reststuk van de stof die u gaat naaien en controleer de spanning.

Naaien zonder transporteur

Bij het naaien van knopen of het uitvoeren van andere naaitechnieken waarbij u niet wilt dat de stof wordt getransporteerd, moet u de transporteur laten zakken.

De transporteurhendel bevindt zich aan de achterkant van de vrije arm.

1. Laat de transporteur zakken door de hendel naar de "Feed Teeth Down" (Transporteur omlaag) positie te bewegen.

2. Verhoog de transporteur door de hendel naar de "Feed Teeth Up" (Transporteur omhoog) positie te bewegen.


Opmerking: de transporteur komt niet onmiddellijk omhoog wanneer de hendel wordt omgeschakeld. Draai het handwiel één volledige slag naar u toe of begin met naaien om de transporteur opnieuw in te schakelen.

Naaivoetdruk

De naaivoetdruk wordt gebruikt om de hoeveelheid druk te regelen die de naaivoet op de stof uitoefent, om een soepele toevoer van de stof tijdens het naaien te garanderen. De naaivoetdruk is vooraf ingesteld op de standaardwaarde "2". Hoewel er voor de meeste stoffen geen aanpassing nodig is, kan deze worden aangepast voor zeer dikke of zeer dunne stof - verhogen voor zware stoffen, verlagen voor lichtgewicht stoffen.

Opmerking: als de knop te veel tegen de klok in wordt gedraaid, kan deze loskomen. Als dit gebeurt, vervangt u eenvoudig de knop en draait u deze met de klok mee totdat deze op zijn plaats blijft.

Opmerking: als de knop met de klok mee wordt gedraaid totdat deze tot stilstand komt, heeft deze de maximale beschikbare druk bereikt. Probeer de knop niet verder te draaien!

De naaivoet vervangen

1. Zorg ervoor dat de naald in de hoogste stand staat en dat de naaivoet is opgetild. De ontgrendelingsknop van de naaivoet steekt uit aan de achterkant van de naaivoethouder. Druk op deze knop om de naaivoet los te maken.

2. Om een naaivoet aan de houder te bevestigen, plaatst u de gewenste naaivoet met de pen direct onder de sleuf in de naaivoethouder. Laat de naaivoetlichter zakken en de naaivoet klikt op zijn plaats.


Opmerking: Als u het moeilijk vindt om de naaivoet in de juiste positie te plaatsen, houdt u de ontgrendelingsknop ingedrukt terwijl u de naaivoet laat zakken. Gebruik uw duim om de naaivoet voorzichtig in de juiste positie te geleiden en deze klikt op zijn plaats.

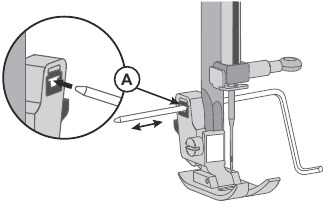

De rand-/quiltgeleider bevestigen

Bevestig de rand-/quiltgeleider in de sleuf (A) zoals afgebeeld. Pas naar behoefte aan voor zomen, plooien, quilten, enz.

Zet de aan/uit-schakelaar op uit ("O") bij het uitvoeren van een van de bovenstaande handelingen!

UW MACHINE BEDIENEN

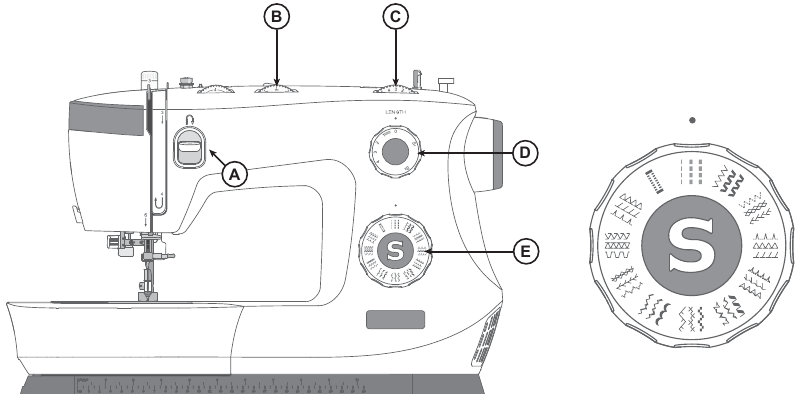

Een steek selecteren

1. Hendel voor achteruit naaien
2. Drie naaldposities draaiknop
3. Draaiknop steekbreedte
4. Draaiknop steeklengte
5. Draaiknop steekselector

De draaiknop steekselector wordt gebruikt om de steek te selecteren die u wilt naaien. De draaiknop kan naar links of naar rechts worden gedraaid.

Voor het naaien van de grijze steekpatronen

Draai de draaiknop Steekselector totdat deze vastklikt onder de punt direct boven de draaiknop op de machine.

Stel de draaiknop Steeklengte in op de gewenste lengte. Deze kan overal tussen 0,5 en 4 worden ingesteld, waarbij 4 de langste instelling is.

Voor rechtstiksel kan de draaiknop Steekbreedte worden ingesteld op 0 voor de middelste naaldpositie of 6 voor de linker naaldpositie.

Voor het naaien van de blauwe of rode steekpatronen

Draai de draaiknop Steekselector totdat deze vastklikt onder de punt direct boven de draaiknop op de machine.

Stel de draaiknop Steeklengte zo in dat de S1 of S2 is uitgelijnd met de punt boven deze draaiknop. Deze draaiknop moet worden ingesteld op de S1-markering voor de blauwe steken of de S2-markering voor de rode steken, anders wordt het steekpatroon niet genaaid.

Stel de draaiknop Steekbreedte in op een brede instelling (4-6). Indien gewenst, kunt u deze instellen op een lagere instelling, afhankelijk van de gewenste look.

Draaiknop steekbreedte en draaiknop steeklengte

Functie van draaiknop steekbreedte
De maximale zigzagsteekbreedte voor zigzagstiksels is 6 mm; de breedte kan echter op elk patroon worden verkleind. De breedte neemt toe naarmate u de zigzagknop verplaatst van "0" - "6". (1)

Functie van draaiknop steeklengte tijdens zigzagstiksels
Stel de draaiknop Steekselector in op zigzag. De dichtheid van zigzagsteken neemt toe naarmate de instelling van de draaiknop steeklengte "0" nadert. Standaard zigzagsteken worden meestal bereikt bij "3" of lager. Dichte zigzagsteken worden satijnsteken genoemd.

Functie van draaiknop steeklengte voor rechtstiksels
Voor rechtstiksels draait u de draaiknop Steekselector naar de instelling voor rechtstiksels. Draai aan de draaiknop Steeklengte en de lengte van de afzonderlijke steken neemt af naarmate de draaiknop "0" nadert. De lengte van de afzonderlijke steken neemt toe naarmate de draaiknop "4" nadert. Over het algemeen gebruikt u een langere steeklengte bij het naaien van zwaardere stoffen of bij het gebruik van een dikkere naald of draad. Gebruik een kortere steeklengte bij het naaien van lichtere stoffen of bij het gebruik van een fijnere naald of draad. (2)

Draaiknop voor drie naaldposities

De naaldpositie kan worden gewijzigd met de draaiknop voor drie naaldposities. Voor normaal werk is de naaldpositie midden. Selecteer voor kantstiksels of het naaien van parallelle lijnen van bovenstiksel de naaldpositie links of rechts. Voor naaien met een dubbele naald is de naaldpositie midden.

1. Recht
2. Zigzag

12. Linkernaaldpositie
13. Middelste naaldpositie

18. Rechter naaldpositie

Achteruit naaien

Om het begin en het einde van een naad vast te zetten, drukt u de achteruithendel omlaag. Naai een paar steken achteruit. Laat de hendel los en de machine naait weer vooruit.

NAAIEN

Naaien

Naast elke steek of naaitechniek die in dit deel van de handleiding wordt beschreven, staat een tabel met de aanbevolen instellingen en naaivoet. Zie een voorbeeld van de tabel hieronder.
De aanbevolen instellingen worden ook op het display weergegeven, maar moeten mogelijk worden aangepast aan een speciale techniek.

1. Steek
2. Naaivoet
3. Steeklengte in mm
4. Steekbreedte in mm
5. Draadspanning
6. Drie naaldposities

Let op: Sommige stoffen hebben veel overtollige kleurstof, wat verkleuring kan veroorzaken op andere stoffen, maar ook op uw naaimachine. Deze verkleuring kan erg moeilijk of onmogelijk te verwijderen zijn. Fleece en denim, vooral rode en blauwe stoffen, bevatten vaak veel overtollige kleurstof. Als u vermoedt dat uw stof/confectiekleding veel overtollige kleurstof bevat, was deze dan altijd voor voordat u gaat naaien om verkleuring te voorkomen.

Let op: Gebruik voor het beste naairesultaat dezelfde draad op de boven- en onderspoel. Gebruik bij het naaien met speciale/decoratieve draden normale naaigaren in de spoel.

Beginnen met naaien met een rechte steek

Stel uw machine in voor een rechte steek (zie bovenstaande tabel).

Til de naaivoet omhoog en plaats de stof eronder, naast een naadtoeslaggeleidingslijn op de naaldplaat. Op de spoelafdekking bevindt zich een geleidingslijn van 1/4" (6 mm).
Plaats de bovendraad onder de naaivoet.

Laat de naald zakken naar het punt waar u wilt beginnen. Breng de draden naar achteren en laat de naaivoet zakken. Druk op de voetbediening. Leid de stof voorzichtig langs de naadgeleider terwijl de machine de stof invoert (A). Als de spoeldraad niet omhoog wordt getrokken, gebeurt dit automatisch wanneer u begint te naaien.

Om het begin van een naad vast te zetten, houdt u de achteruitnaaihendel ingedrukt. Naai een paar steken achteruit. Laat de achteruitnaaihendel los en de machine naait weer vooruit (B).

Verandering van de naairichting

Om de naairichting te veranderen, stopt u de machine met de naald omlaag.
Til de naaivoet omhoog.
Draai de stof rond de naald om de naairichting naar wens te veranderen. Laat de naaivoet zakken en ga verder met naaien in de nieuwe richting.

Naaien beëindigen

Houd de achteruitnaaihendel ingedrukt en naai een paar steken achteruit wanneer u het einde van de naad bereikt. Laat de knop los en naai weer vooruit tot het einde van de naad. Dit zet de naad vast, zodat de steken niet losraken.
Draai het handwiel naar u toe om de naald naar de hoogste positie te brengen. Til de naaivoet omhoog en verwijder de stof, waarbij u de draden naar achteren trekt.
Trek de draden omhoog en in het draadmes zodat de draden op de juiste lengte worden afgesneden en uw naald niet losraakt wanneer u aan de volgende naad begint.

Rechte stretchsteek

Deze steek is sterker dan een gewone rechte steek, vanwege het feit dat het een drievoudige en elastische steek is. De rechte stretchsteek kan worden gebruikt voor zware stretchstoffen, voor kruisnaden die aan aanzienlijke spanning onderhevig zijn en voor doorstikken van zware stoffen.

Leid de stof voorzichtig tijdens het naaien, aangezien de stof heen en weer beweegt.

Zigzagsteek in meerdere stappen

Een zigzagsteek in meerdere stappen wordt gebruikt om ruwe randen af te werken. Zorg ervoor dat de naald aan de linkerkant door de stof steekt en de rand aan de rechterkant overloopt.
De steek kan ook worden gebruikt als een elastische steek om naden te laten uitrekken bij het naaien van gebreide stoffen.

Schuine overlocksteek

De schuine overlocksteek naait de naad en overloopt de rand in één keer, perfect voor stretchstoffen. Deze steek is elastischer dan normale naden, zeer duurzaam en snel genaaid.

Plaats de stof onder de naaivoet en lijn de rand van de naaivoet uit met de rand van de stof. Zodra de naad klaar is, knipt u overtollige stof buiten de naad af.

Tip: U kunt ook de blindzoomvoet gebruiken om aan de rand van de stof te naaien. Pas de verlenging op de voet aan en laat deze langs de rand van de stof geleiden. Test altijd eerst op een stukje reststof, het resultaat kan variëren afhankelijk van het gewicht en de kwaliteit van de stof.

Gesloten overlocksteek

De gesloten overlocksteek kan worden gebruikt voor het naaien van middelzware tot zwaardere stretchstoffen.

Gebruik deze steek om stretchstoffen (A) en voor riemlussen (B) te zomen. Vouw een zoom naar de verkeerde kant en stik met een gesloten overlocksteek vanaf de goede kant. Knip overtollige stof weg.

Blindzomen

De blindzoomsteek wordt gebruikt om onzichtbare zomen te maken op rokken, broeken en interieurprojecten. Er zijn twee soorten blindzomen; de ene wordt aanbevolen voor middelzware tot zware geweven stof (1), de andere voor middelzware tot zware stretchstof (2).

• Werk de ruwe rand van de zoom af als u op een geweven stof naait. Het is niet nodig om de ruwe rand eerst af te werken bij de meeste gebreide stoffen.
• Vouw en pers de zoomtoeslag naar de verkeerde kant.
• Vouw de zoom terug over zichzelf, zodat ongeveer 3/8" (1 cm) van de afgewerkte rand buiten de vouw uitsteekt. De verkeerde kant van uw project moet nu naar boven gericht zijn.
• Plaats de stof onder de naaivoet, zodat de vouw langs de randgeleider (A) loopt.
• Wanneer de naald in de vouw zwaait, moet deze een kleine hoeveelheid stof vangen. Als de steken aan de goede kant zichtbaar zijn, past u de randgeleider (A) aan door aan de stelschroef (B) te draaien totdat de steek die de zoom vangt, nauwelijks zichtbaar is.

Stoppen en herstellen

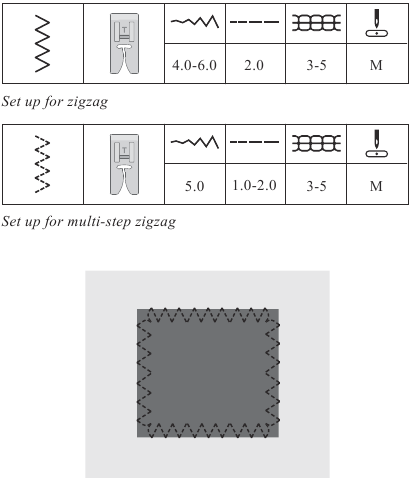

Grote gaten repareren

Om grote gaten te bedekken, is het noodzakelijk om een nieuw stuk stof op het beschadigde gebied te naaien.
Rijg het nieuwe stuk stof op het beschadigde gebied aan de goede kant van de stof.
Naai over de stof randen met de zigzag- of de meervoudige zigzagsteek.
Knip het beschadigde gebied dicht bij de naad vanaf de verkeerde kant van de stof.

Scheuren repareren

Bij scheuren, gerafelde randen of kleine gaten is het handig om een stuk stof op de verkeerde kant van de stof te leggen. De onderliggende stof versterkt het beschadigde gebied.
Leg een stuk stof onder de beschadigde stof. Het moet iets groter zijn dan het beschadigde gebied.
Naai over het beschadigde gebied met de zigzag- of de meervoudige zigzagsteek.
Knip het stuk stof af dat als versteviging is gebruikt.

Eénstaps knoopsgat

Naai knoopsgaten perfect op maat voor uw knoop. De stof moet worden verstevigd en/of gestabiliseerd waar knoopsgaten moeten worden genaaid.

1. Markeer de startpositie van het knoopsgat op de stof (A).

2. Duw op de éénstaps-knoopsgatvoet de knoophouder open door de hendel naar achteren te duwen (B). Plaats de knoop. Duw de knoophouder naar voren totdat de knoop op zijn plaats is vergrendeld (C). De knoop bepaalt de lengte van het knoopsgat.

3. Bevestig de éénstaps-knoopsgatvoet.
4. Zorg ervoor dat de draad door het gat in de naaivoet wordt getrokken en onder de voet wordt geplaatst.
5. Plaats uw stof onder de naaivoet, zodat de markering op de stof is uitgelijnd met het midden van de knoopsgatvoet (D).
6. Laat de knoopsgathendel (E) zakken en duw deze voorzichtig terug.

7. Houd het uiteinde van de bovendraad vast en begin met naaien. Het knoopsgat wordt van de voorkant van de naaivoet naar de achterkant genaaid. Stop met naaien wanneer het knoopsgat klaar is.
8. Zodra het knoopsgat klaar is, tilt u de naaivoet omhoog. Duw de knoopsgathendel helemaal omhoog.
9. Om de grendel vast te zetten, rijgt u het uiteinde van de bovendraad in een handnaainaald, trekt u naar de verkeerde kant en knoopt u het uiteinde vast voordat u overtollige draad afknipt.
10. Gebruik een tornmesje en snijd het knoopsgat open vanaf beide uiteinden naar het midden (F).


Als u nog een knoopsgat wilt naaien, duw dan de knoopsgathendel niet omhoog wanneer het knoopsgat klaar is. Duw hem in plaats daarvan weer van u af. Naai nog een knoopsgat.

Let op: Naai altijd een testknoopsgat op een stukje reststof.

Ritsen naaien

De ritsvoet kan aan de rechter- of linkerkant van de naald worden bevestigd, waardoor het gemakkelijk is om beide zijden van de rits te naaien.

1. Om de rechterkant van de rits te naaien, bevestigt u de voet in de linker naaivoetpositie.

2. Om de linkerkant van de rits te naaien, bevestigt u de voet in de rechter naaivoetpositie.


Gecentreerde rits

• Plaats de stofdelen met de goede kanten op elkaar en speld vast. Markeer de ritslengte op uw stof.
• Rijg de ritsnaad met behulp van de aangegeven naadtoeslag (gebruik een rechte steek met een steeklengte van 4 mm, draadspanning 2). Rijg tot het einde van de ritsmarkering (C).

• Stel de machine in voor een rechte steek (zie bovenstaande tabel), naai een paar steken terug en naai de rest van de naad met de aangegeven naadtoeslag (C).
• Pers de naadtoeslagen open. Plaats de goede kant van de rits op de verkeerde kant van de naad en plak op zijn plaats (D).

• Draai uw project om, zodat de goede kant naar boven gericht is. Klik de ritsvoet vast aan de linkerkant van de naald (A).
• Naai langs de rechterkant van de rits tot het einde van uw rits en vergeet niet om in het begin terug te naaien. Stop met de naald omlaag in de stof, til de naaivoet op en draai uw project om over de onderkant van de rits te naaien (E).

• Bevestig de ritsvoet aan de rechterkant van de naald (B). Naai de resterende ritszijde zoals u dat bij de eerste zijde hebt gedaan (F).

• Draai uw project om de tape aan de achterkant te verwijderen.
• Draai uw project weer naar de goede kant en verwijder de rijgsteken.

ONDERHOUD

De machine reinigen

Reinig uw naaimachine regelmatig om deze goed te laten werken. Er is geen smering (oliën) nodig. Veeg het buitenoppervlak van uw machine af met een zachte doek om opgehoopt stof of pluisjes te verwijderen.

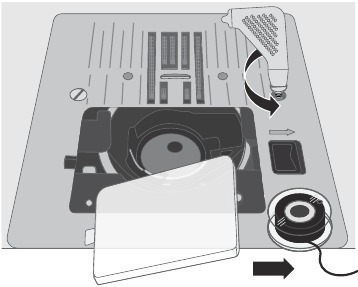

Het spoelgebied reinigen

Til de naald op en schakel de machine uit.

Verwijder de naaivoet. Schuif de spoelafdekking eraf en verwijder de spoel.
Verwijder de schroeven in de naaldplaat met behulp van de L-schroevendraaier. Til de naaldplaat op en verwijder deze.
Reinig de transporteur en het spoelgebied met de borstel die u bij de accessoires vindt.
Plaats de naaldplaat over de transporteur, plaats de schroeven terug en draai ze vast.
Bevestig de naaivoet, plaats de spoel terug en plaats de spoelafdekking terug.

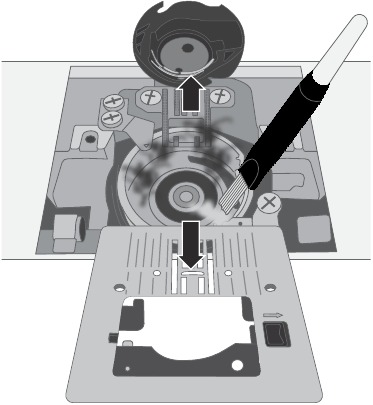

Reiniging onder het spoelgebied

Til de naald op en schakel de machine uit.

Reinig het gebied onder de spoelhouder na het naaien van verschillende projecten of wanneer u een ophoping van pluisjes in het spoelhoudergebied opmerkt.
Verwijder de naaivoet. Schuif de spoelafdekking eraf en verwijder de spoel.
Verwijder de schroeven in de naaldplaat met behulp van de L-schroevendraaier. Til de naaldplaat op en verwijder deze.
Reinig het gebied met de borstel of met een droge doek.

Opmerking: blaas geen lucht in het spoelhuisgebied. Het stof en de pluisjes worden in uw machine geblazen.

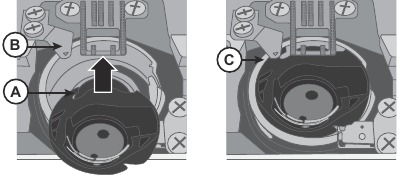

Leid het "gevorkte" uiteinde van het spoelhuis (A) onder de spoelhouder (B) en onder de transporteur. Beweeg het spoelhuis iets van rechts naar links totdat het correct in de grijperbaan (C) glijdt. Om er zeker van te zijn dat het spoelhuis correct is teruggeplaatst, draait u het handwiel naar u toe. De grijperbaan (C) moet vrij kunnen draaien in tegenwijzerzin.
Plaats de naaldplaat over de transporteur, plaats de schroeven terug en draai ze vast.
Bevestig de naaivoet, plaats de spoel terug en plaats de spoelafdekking terug.

PROBLEEMOPLOSSING

Draadlussen aan de onderkant van de stof
Mogelijke oorzaak:	Draadlussen aan de onderkant van de stof zijn altijd een indicatie dat de bovendraad niet correct is ingeregen. Dit gebeurt wanneer de bovendraad niet correct in het draadspanningsmechanisme is geplaatst en niet door de draadopnemer is geregen.
Oplossing:	Rijg de machine opnieuw in, waarbij u ervoor zorgt dat u eerst de naaivoetlichter omhoog brengt voordat u begint met inrijgen, zodat de draad goed in het spanningsmechanisme en de draadopnemer kan worden geplaatst. Om te weten of u de machine correct opnieuw hebt ingeregen, kunt u deze test uitvoeren: Til de naaivoetlichter op en rijg de bovenkant van de machine in. Rijg de naald in, maar leg de draad nog niet onder de naaivoet. Als u aan de bovendraad naar links trekt, moet deze vrij kunnen trekken. Zet de naaivoetlichter omlaag. Als u aan de bovendraad naar links trekt, moet u weerstand voelen. Dit betekent dat u correct bent ingeregen. Leg de draad onder de naaivoet en trek vervolgens de spoeldraad omhoog. Schuif beide draaduiteinden onder de naaivoet naar achteren. Laat de naaivoet zakken en begin met naaien. Als u de naaivoetlichter omlaag zet, maar de draad nog steeds vrij trekt (u voelt geen verschil of de naaivoet omhoog of omlaag staat), betekent dit dat u onjuist hebt ingeregen. Verwijder de bovendraad en rijg de machine opnieuw in.
Spoeldraad breekt
Mogelijke oorzaak:	Spoel onjuist ingeregen.
Oplossing:	Controleer of de spoel correct in de spoelhouder is geplaatst.
Mogelijke oorzaak:	Spoel te vol of ongelijkmatig opgewonden.
Oplossing:	De spoeldraad is mogelijk niet correct in de spanningsschijf voor het spoelopwinden geplaatst tijdens het spoelopwindproces.
Mogelijke oorzaak:	Vuil of pluisjes in de spoelhouder.
Oplossing:	Maak de spoelhouder schoon.
Mogelijke oorzaak:	Er worden verkeerde spoelen gebruikt.
Oplossing:	Gebruik spoelen die dezelfde stijl hebben als de spoelen die bij de machine worden geleverd (SINGER Class 15 transparante spoelen) – vervang ze niet.
Spoeldraad zichtbaar aan de bovenkant van de stof
Mogelijke oorzaak:	Bovendraad te strak.
Oplossing:	Verminder de spanning van de bovendraad.
Mogelijke oorzaak:	Draadpad is geblokkeerd, waardoor er extra spanning op de bovendraad komt te staan.
Oplossing:	Controleer of het bovenste draadpad niet geblokkeerd is en of de draad vrij door het draadpad beweegt.
Mogelijke oorzaak:	Spoeldraad niet in spoelhu spanning.
Oplossing:	Rijg de spoel opnieuw in.
Moeilijkheden bij het opwinden van de spoel
Mogelijke oorzaak:	Spoeldraad losjes opgewonden op de spoel.
Oplossing:	Wind de spoel opnieuw op en zorg ervoor dat de draad goed in de spanningsschijf voor het opwinden van de spoel is geplaatst.
Mogelijke oorzaak:	De spoelopwindas is niet volledig ingeschakeld, waardoor de spoel niet wordt opgewonden.
Oplossing:	Controleer of de spoelopwindas volledig is ingeschakeld voordat u begint met opwinden.
Mogelijke oorzaak:	De spoel wordt slordig opgewonden omdat het draadeinde niet wordt vastgehouden aan het begin van het opwindproces.
Oplossing:	Voordat u begint met opwinden, houdt u het draadeinde (dat uit de spoel komt) stevig vast, laat u de spoel gedeeltelijk vullen en stopt u vervolgens om het draadeinde dicht bij de spoel af te knippen.
Stof plooit
Mogelijke oorzaak:	Bovendraad is te strak.
Oplossing:	Verminder de spanning van de bovendraad.
Mogelijke oorzaak:	Steeklengte is te kort ingesteld.
Oplossing:	Vergroot de steeklengte-instelling.
Mogelijke oorzaak:	Verkeerde naaldstijl voor het type stof.
Oplossing:	Gebruik de juiste naaldstijl en -maat voor uw stof.
Stof tunnelt onder steken
Mogelijke oorzaak:	Stof is niet goed gestabiliseerd voor de dichtheid van de steken (bijvoorbeeld satijnsteek applicatie).
Oplossing:	Voeg een stofstabilisator toe onder de stof om te voorkomen dat de steken samen tunnelen en een gerimpelde rand in de stof vormen.
Luidruchtig geluid tijdens het naaien
Mogelijke oorzaak:	Draad niet in de draadopnemer.
Oplossing:	Rijg de machine opnieuw in en zorg ervoor dat de draadopnemer zich in de hoogste stand bevindt, zodat de draad in het oog van de draadopnemer komt — draai het handwiel van de machine naar u toe om de draadopnemer in de hoogste stand te brengen om in te rijgen.
Mogelijke oorzaak:	Draadpad is geblokkeerd.
Oplossing:	Controleer of de draad niet vastzit aan de draadspoel of achter de spoeldop.
Machine transporteert de stof niet
Mogelijke oorzaak:	De naaivoetlichter is na het inrijgen niet op de stof neergelaten.
Oplossing:	Laat de naaivoetlichter zakken voordat u begint met naaien. "Duw" of "trek" niet aan de stof tijdens het naaien.
Mogelijke oorzaak:	De transporteurhendel is mogelijk teruggekeerd naar de "omhoog"-positie, maar het handwiel is nog niet een volledige slag gedraaid om de transporteur volledig opnieuw in te schakelen.
Oplossing:	De transporteur moet worden opgetild en opnieuw worden ingeschakeld door het handwiel een volledige omwenteling te draaien.
Mogelijke oorzaak:	Steeklengte is ingesteld op nul.
Oplossing:	Vergroot de steeklengte-instelling.
Machine werkt niet
Mogelijke oorzaak:	De spoelopwindas is ingeschakeld wanneer u probeert te naaien.
Oplossing:	Schakel de spoelopwindas uit door deze naar links te duwen.
Mogelijke oorzaak:	Het netsnoer en/of de voetbediening zijn niet correct aangesloten.
Oplossing:	Zorg ervoor dat het netsnoer/de voetbediening correct in de machine en de voeding zijn geplaatst.
Mogelijke oorzaak:	Er worden verkeerde spoelen gebruikt.
Oplossing:	Gebruik spoelen die dezelfde stijl hebben als de spoelen die bij de machine worden geleverd (SINGER Class 15 transparante spoelen)– vervang ze niet.
Naalden breken
Mogelijke oorzaak:	Gebogen, botte of beschadigde naald.
Oplossing:	Gooi de naald weg en plaats een nieuwe naald.
Mogelijke oorzaak:	Verkeerde naaldmaat voor de stof.
Oplossing:	Plaats de juiste naald voor het type stof.
Mogelijke oorzaak:	Machine is niet correct ingeregen.
Oplossing:	Rijg de machine volledig opnieuw in.
Mogelijke oorzaak:	"Duwen" of "trekken" aan de stof.
Oplossing:	Duw/trek niet handmatig aan de stof om te naaien, maar laat de transporteur van de machine de stof onder de naaivoet trekken terwijl u deze geleidt.
Naaldinrijger werkt niet
Mogelijke oorzaak:	Naald staat niet in de juiste positie.
Oplossing:	Breng de naald naar de hoogste positie door het handwiel naar u toe te draaien.
Mogelijke oorzaak:	Verkeerde naaldmaat voor de stof.
Oplossing:	Naald helemaal omhoog in de naaldklem.
Mogelijke oorzaak:	Naald is gebogen.
Oplossing:	Verwijder de gebogen naald en plaats een nieuwe naald.
Mogelijke oorzaak:	Haakpen beschadigd.
Oplossing:	De naaldinrijger moet worden vervangen. Neem contact op met een erkend servicecentrum.
Steken worden overgeslagen
Mogelijke oorzaak:	Naald verkeerd geplaatst.
Oplossing:	Controleer of de platte kant van de naaldtop naar de achterkant van de machine is gericht en of de naald zo ver mogelijk omhoog staat, en draai vervolgens de naaldklemschroef vast.
Mogelijke oorzaak:	Verkeerde naald voor de genaaide stof.
Oplossing:	Gebruik de juiste naaldstijl en -maat voor uw stof.
Mogelijke oorzaak:	Gebogen, botte of beschadigde naald.
Oplossing:	Gooi de naald weg en plaats een nieuwe naald.
Vervormde steken
Mogelijke oorzaak:	"Duwen" of "trekken" aan de stof.
Oplossing:	Duw/trek niet handmatig aan de stof om te naaien, maar laat de transporteur van de machine de stof onder de naaivoet trekken terwijl u deze geleidt.
Mogelijke oorzaak:	Onjuiste steeklengte-instelling.
Oplossing:	Pas de steeklengte-instelling aan.
Mogelijke oorzaak:	Stabilisator kan nodig zijn voor de techniek.
Oplossing:	Plaats een stabilisator onder de stof.
Draadophoping aan het begin
Mogelijke oorzaak:	De boven- en spoeldraden zijn niet correct onder de naaivoet geplaatst voordat u begint met naaien.
Oplossing:	Zorg ervoor dat zowel de bovendraad als de spoeldraad onder de naaivoet en naar achteren zijn gericht voordat u begint met naaien.
Mogelijke oorzaak:	Er is begonnen met naaien zonder stof onder de naaivoet.
Oplossing:	Plaats de stof onder de voet en zorg ervoor dat de naald in de stof komt; houd beide draaduiteinden lichtjes vast voor de eerste paar steken.
Mogelijke oorzaak:	Stabilisator kan nodig zijn voor de techniek.
Oplossing:	Plaats een stabilisator onder de stof.
Bovendraad breekt
Mogelijke oorzaak:	Draadpad geblokkeerd
Oplossing:	Controleer of de draad vastzit aan de draadspoel (ruwe plekken op de spoel zelf) of achter de spoelpen of spoeldop (als de draad achter de spoeldop is gevallen en daardoor niet vrij door het machinepad kan worden gevoerd).
Mogelijke oorzaak:	Machine is niet correct ingeregen.
Oplossing:	Verwijder de bovendraad volledig, til de naaivoetlichter op en rijg de machine opnieuw in en zorg ervoor dat de draad in de draadopnemer zit (breng de draadopnemer naar de hoogste positie door het handwiel naar u toe te draaien.
Mogelijke oorzaak:	Bovenste spanning te strak.
Oplossing:	Verminder de spanning van de bovendraad.

TECHNISCHE SPECIFICATIE

Naaisnelheid Maximaal 1000 ± 100 tpm (met behulp van rechte steek met standaard steeklengte)	Nominale spanning 240 V/50Hz, 230 V/50Hz, 220 V/50-60Hz, 127 V/60 Hz, 120 V/60 Hz, 100V/50-60Hz, 120V/60Hz	Naaivoet omhoog hoogte 6.5mm
Beschermingsklasse II (Europa)	Steekbreedte 0–6.0mm	Steeklengte 0–4.5mm
Type lamp LED-verlichting	Afmetingen machine Lengte: ≈ 450mm Breedte: ≈ 197mm Hoogte: ≈ 281mm	Gewicht 6.6kg

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Bij het gebruik van een elektrisch apparaat moeten altijd elementaire veiligheidsmaatregelen worden genomen, waaronder de volgende:
Lees alle instructies voordat u deze naaimachine gebruikt.
Bewaar de instructies op een geschikte plaats in de buurt van de machine. Zorg ervoor dat u ze overhandigt als de machine aan een derde partij wordt gegeven.

OM HET RISICO OP ELEKTRISCHE SCHOKKEN TE VERMINDEREN:
Een naaimachine mag nooit onbeheerd worden achtergelaten wanneer deze is aangesloten. Het stopcontact waarop de machine is aangesloten moet gemakkelijk toegankelijk zijn. Haal deze naaimachine altijd direct na gebruik en voor het reinigen, verwijderen van afdekkingen, smeren of het uitvoeren van andere gebruikersonderhoudswerkzaamheden die in de handleiding worden genoemd, uit het stopcontact.

OM HET RISICO OP BRANDWONDEN, BRAND, ELEKTRISCHE SCHOKKEN OF PERSOONLIJK LETSEL TE VERMINDEREN:

• Dit apparaat is bedoeld voor gebruik door volwassenen. Het apparaat kan onder toezicht van een volwassene worden gebruikt door (i) kinderen van 8 tot 12 jaar en (ii) personen met verminderde fysieke, zintuiglijke of mentale vermogens of gebrek aan ervaring en kennis, als ze instructies hebben gekregen over het gebruik van het apparaat op een veilige manier en de gevaren begrijpen. Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd. Het is niet toegestaan om met de machine te spelen. Kinderen tot 8 jaar mogen de machine niet gebruiken.
• Niet als speelgoed gebruiken. Nauwlettend toezicht is noodzakelijk wanneer deze naaimachine wordt gebruikt door of in de buurt van kinderen.
• Gebruik deze naaimachine alleen voor het beoogde gebruik zoals beschreven in deze handleiding. Gebruik alleen hulpstukken die door de fabrikant worden aanbevolen, zoals vermeld in deze handleiding.
• Gebruik deze naaimachine nooit als het snoer of de stekker beschadigd is, als hij niet goed werkt, als hij is gevallen of beschadigd, of in water is gevallen. Breng de naaimachine terug naar de dichtstbijzijnde erkende dealer of servicecentrum voor onderzoek, reparatie, elektrische of mechanische aanpassing.
• Gebruik de naaimachine nooit met geblokkeerde luchtopeningen. Houd de ventilatieopeningen van de naaimachine en de voetbediening vrij van ophoping van pluisjes, stof en losse doek.
• Houd uw vingers uit de buurt van alle bewegende delen. Speciale zorg is vereist rond de naaimachinenaald.
• Gebruik altijd de juiste naaldplaat. De verkeerde plaat kan ervoor zorgen dat de naald breekt.
• Gebruik geen gebogen naalden.
• Trek of duw niet aan de stof tijdens het naaien. Het kan de naald afbuigen waardoor deze kan breken.
• Draag een veiligheidsbril.
• Schakel de naaimachine uit ("0") bij het maken van aanpassingen in het naaldgebied, zoals het inrijgen van de naald, het vervangen van de naald, het inrijgen van de spoel of het vervangen van de naaivoet, enz.
• Laat nooit een object in een opening vallen of steek er een object in.
• Niet buitenshuis gebruiken.
• Niet gebruiken op plaatsen waar spuitbussen worden gebruikt of waar zuurstof wordt toegediend.
• Om de verbinding te verbreken, zet u alle bedieningselementen in de uit-stand ("0") en haalt u vervolgens de stekker uit het stopcontact.
• Trek niet aan het snoer om de stekker uit het stopcontact te halen. Om de stekker uit het stopcontact te halen, pakt u de stekker vast en niet het snoer.
• De voetbediening wordt gebruikt om de machine te bedienen. Plaats nooit andere voorwerpen op de voetbediening.
• Gebruik de machine niet als deze nat is.
• Als de ledlamp beschadigd of kapot is, moet deze worden vervangen door de fabrikant of zijn servicevertegenwoordiger of een vergelijkbaar gekwalificeerd persoon om gevaar te voorkomen.
• Als het snoer dat is aangesloten op de voetbediening beschadigd is, moet dit worden vervangen door de fabrikant of zijn servicevertegenwoordiger of een vergelijkbaar gekwalificeerd persoon om gevaar te voorkomen.
• Het geluidsniveau onder normale bedrijfsomstandigheden is minder dan 76 dB(A).
• De machine mag alleen worden gebruikt met voetbediening van het type FC-2902D(220-240 gebied) / 4C-326G(230~ gebied), vervaardigd door Wakaho Electric lnd. Co., Ltd. (Vietnam)

BEWAAR DEZE INSTRUCTIES

IMPORTATEUR VOOR HET VK:
VSM UK
Ravensbank House, Ravensbank Drive
North Moons Moat, Redditch. B98 9NA, Verenigd Koninkrijk

FABRIKANT
VSM Group AB
Soldattorpsgatan 3, SE-55474 Jönköping, ZWEDEN

Referenties

• SINGER Sewing & Embroidery Machines | SINGER®

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Singer HD500 Handleiding

Beschikbare talen
