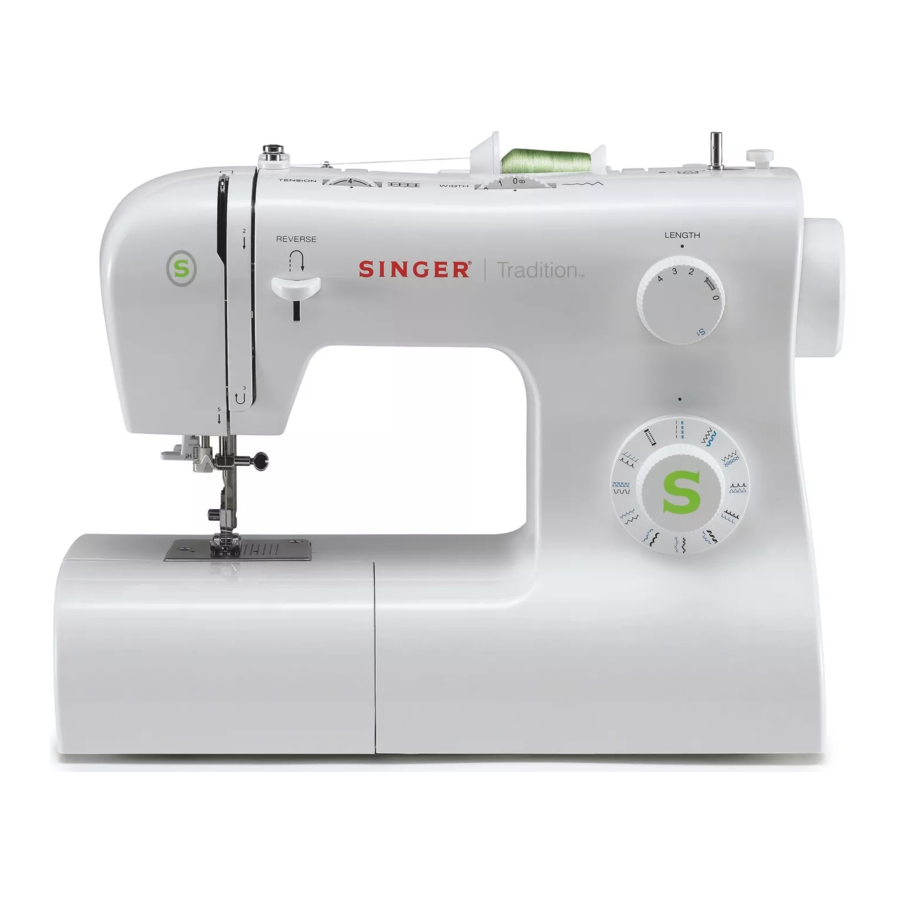

Singer 2273 Handleiding

Machinebasis

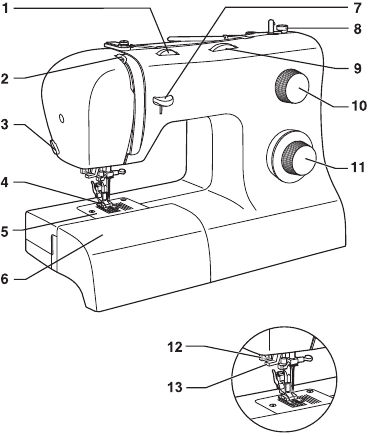

Belangrijkste onderdelen van de machine

1. Draadspanningsknop
2. Draadopnemer
3. Draadmes
4. Persvoet
5. Naaldplaat
6. Verwijderbare aanschuiftafel/accessoireopslag
7. Hendel voor achteruit naaien
8. Spoelstopper
9. Steekbreedteknop
10. Steeklengteknop
11. Patroonselectieknop
12. Eénstaps knoopsgathendel
13. Automatische draadinrijger

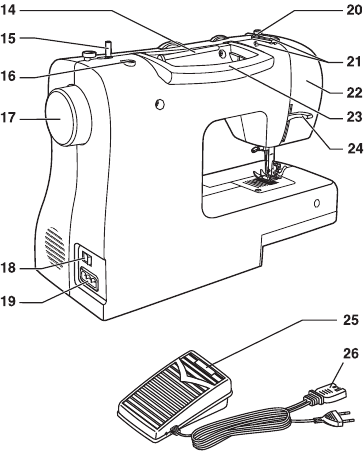

14. Horizontale garenpen
15. Spoelwindas
16. Gat voor tweede garenpen
17. Handwiel
18. Aan-uitschakelaar voor stroom en licht
19. Stopcontact
20. Geleider voor spoeldraad
21. Geleider voor bovendraad
22. Voorplaat
23. Handgreep
24. Persvoetlichter
25. Voetpedaal
26. Stroomkabel

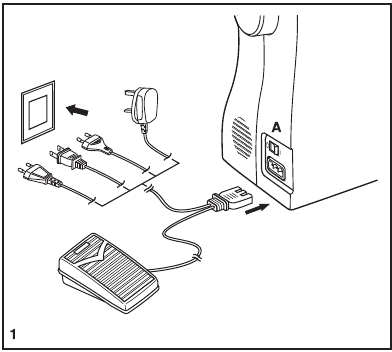

De machine aansluiten op de stroomvoorziening

Sluit de machine aan op een stroombron zoals afgebeeld. (1)

Dit apparaat is uitgerust met een gepolariseerde stekker die moet worden gebruikt met het juiste gepolariseerde stopcontact. (2)

1. Gepolariseerde stekker
2. Geleider die bedoeld is om te worden geaard

Let op: Haal de stekker uit het stopcontact wanneer de machine niet in gebruik is.

Voetpedaal

Het voetpedaal regelt de naaisnelheid. (3)

Let op: Raadpleeg een gekwalificeerde elektricien als u twijfelt over hoe u de machine op de stroombron moet aansluiten.
Haal de stekker uit het stopcontact wanneer de machine niet in gebruik is.

Naailamp

Zet de hoofdschakelaar (A) op "I" voor stroom en licht.

Voor apparaten met een gepolariseerde stekker (een pin is breder dan de andere). Om het risico op elektrische schokken te verminderen, is deze stekker bedoeld om slechts op één manier in een gepolariseerd stopcontact te passen. Als hij niet volledig in het stopcontact past, draai de stekker dan om. Als hij nog steeds niet past, neem dan contact op met een gekwalificeerde elektricien om het juiste stopcontact te installeren. Wijzig de stekker op geen enkele manier.

Twee staps persvoetlichter

Bij het naaien van meerdere lagen of dikke stoffen kan de persvoet in een hogere positie worden gebracht om het werk gemakkelijk te positioneren. (A)

Accessoires

Standaard accessoires (1)

1. Universele voet
2. Ritsvoet
3. Knoopsgatvoet
4. Knoopaanzetvoet
5. Tornmesje/borstel
6. Rand-/geleider voor quilten
7. Pakje naalden
8. Spoelhouder
9. Spoel (3x)
10. L-schroevendraaier
11. Stoplaat

Optionele accessoires (2)

(Deze 10 accessoires worden niet meegeleverd met deze machine; ze zijn echter verkrijgbaar als speciale accessoires bij uw lokale dealer.)

12. Tweede garenpen
13. Satijnsteekvoet
14. Overlockvoet
15. Zoomvoet
16. Koordvoet
17. Blindzoomvoet
18. Stop-/borduervoet
19. Rimpelvoet
20. Quilt-/rechtsteekvoet
21. Boven transport voet

De machine inrijgen

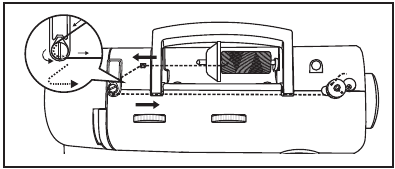

De spoel opwinden

• Plaats de draad en de bijbehorende spoelhouder op de spoelpen. (1/2)

• Klik de draad in de draadgeleider. (3)

• Wind de draad tegen de klok in rond de spanningsschijven van de spoelopwinder. (4)

• Rijg de spoel in zoals afgebeeld en plaats deze op de as. (5)

• Duw de spoel-as naar rechts. (6)

• Houd het uiteinde van de draad vast. (7)

• Stap op het voetpedaal. (8)

• Knip de draad af. (9)

• Duw de spoel-as naar links (10) en verwijder de spoel.


Let op: Wanneer de spoelopwinder-as in de "spoelopwind"-positie staat, zal de machine niet naaien en zal het handwiel niet draaien. Om te beginnen met naaien, duw de spoelopwinder-as naar links (naaipositie).

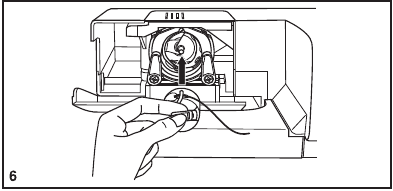

De spoel plaatsen

Bij het plaatsen of verwijderen van de spoel moet de naald volledig omhoog zijn.

• Verwijder de verlengtafel en open vervolgens de scharnierende klep. (1)

• Trek aan het lipje van de spoelhouder (a) en verwijder de spoelhouder. (2)

• Houd de spoelhouder met één hand vast. Plaats de spoel zo dat de draad met de klok mee loopt (pijl). (3)

• Trek de draad door de gleuf en onder de vinger. (4) Laat een draadeinde van ongeveer 15 cm over.

• Houd de spoelhouder vast aan de scharnierende grendel. (5)

• Plaats deze in de shuttle. (6)


Let op: Zet de aan/uit-schakelaar op uit ("") voordat u de spoel plaatst of verwijdert.

Draadspanning

Bovendraadspanning

Basisinstelling draadspanning: "4" Om de spanning te verhogen, draait u de knop naar het volgende hogere nummer. Om de spanning te verlagen, draait u de knop naar het volgende lagere nummer.

1. Normale draadspanning voor naaien met rechte steken.

2. Draadspanning te los voor naaien met rechte steken. Draai de knop naar een hoger nummer.

3. Draadspanning te strak voor naaien met rechte steken. Draai de knop naar een lager nummer.

4. Normale draadspanning voor zig-zag en decoratief naaien. De juiste draadspanning is wanneer een kleine hoeveelheid van de bovendraad aan de onderkant van de stof verschijnt.


Onderdraadspanning

Om de spoeldraadspanning te testen, verwijdert u de spoelhouder en de spoel en houdt u deze vast door hem aan de draad op te hangen. Schok er een of twee keer aan. Als de spanning correct is, zal de draad ongeveer 2 tot 5 cm afwikkelen. Als de spanning te strak is, wikkelt de draad helemaal niet af. Als de spanning te los is, zakt de draad te veel.
Om de spanning aan te passen, draait u aan het kleine schroefje aan de zijkant van de spoelhouder:

Let op: De juiste instelling van de spanning is belangrijk voor goed naaiwerk.

• Er is geen enkele spanningsinstelling die geschikt is voor alle steekfuncties, draad of stof.
• Een evenwichtige spanning (identieke steken aan zowel de boven- als onderkant) is meestal alleen wenselijk voor naaiwerk met rechte steken.
• 90% van al het naaiwerk zal tussen "3" en "5" liggen. Voor zig-zag en decoratieve naai steekfuncties moet de draadspanning over het algemeen lager zijn dan voor naaien met rechte steken. Voor al het decoratieve naaiwerk krijgt u altijd een mooiere steek en minder gekreukel van de stof wanneer de bovendraad aan de onderkant van uw stof verschijnt.

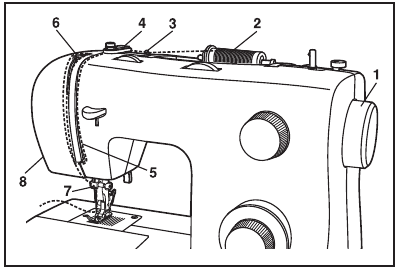

De bovendraad inrijgen

Dit is een eenvoudige handeling, maar het is belangrijk om deze correct uit te voeren, omdat er anders verschillende naaiproblemen kunnen ontstaan.

• Begin met het omhoog brengen van de naald naar het hoogste punt (1) en draai het handwiel tegen de klok in totdat de naald net iets begint te zakken. Breng de naaivoet omhoog om de spanningsschijven los te maken.
  Opmerking: Voor de veiligheid wordt ten zeerste aangeraden om de stroom uit te schakelen voordat u de draad inrijgt.

• Til de spoelpen omhoog. Plaats de spoel draad op de houder met de draad die van de spoel af komt zoals afgebeeld. Plaats voor kleine draadspoelen de kleine kant van de spoelhouder naast de spoel. (2)

• Trek de draad van de spoel door de bovenste draadgeleider (3) en trek de draad door de voorspanningsveer zoals afgebeeld. (4)

• Rijg de draadspanningsmodule in door de draad naar beneden door het rechterkanaal en omhoog door het linkerkanaal te leiden. (5)

  Tijdens dit proces is het handig om de draad tussen de spoel en de draadgeleider vast te houden.
• Haal aan de bovenkant van deze beweging de draad van rechts naar links door het oog van de draadopnemer en dan weer naar beneden. (6)

• Haal de draad nu achter de dunne draadnaaldklemgeleider (7) en dan naar beneden naar de naald die van voren naar achteren moet worden ingeregen. (Zie de instructies over het gebruik van de automatische naaldinrijger.)

• Trek ongeveer 15-20 cm draad naar achteren voorbij het oog van de naald. Knip de draad op lengte af met de ingebouwde draadknipmes. (8)

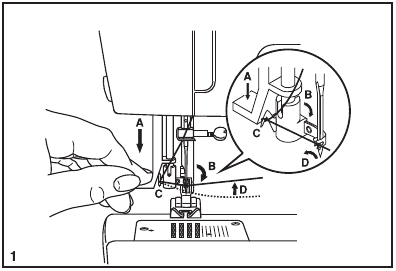

Automatische naaldinrijger

• Breng de naald naar de hoogste positie.
• Druk de hendel (A) zo ver mogelijk naar beneden.

• De inrijger zwenkt automatisch naar de inrijgpositie (B).
• Haal de draad rond de draadgeleider (C).
• Haal de draad voor de naald langs rond de haak (D) van onder naar boven.
• Laat de hendel (A) los

• Trek de draad door het oog van de naald.

Let op: Zet de aan/uit-schakelaar op uit ("")!

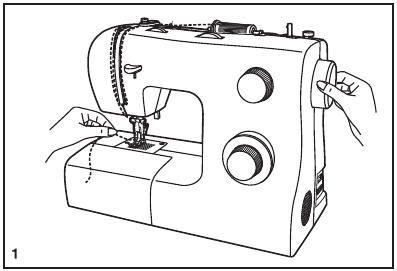

De spoeldraad omhoog halen

Houd de bovendraad met de linkerhand vast. Draai het handwiel (1) naar u toe (tegen de klok in) en laat de naald zakken en weer omhoog komen.

Opmerking: Als het moeilijk is om de spoeldraad omhoog te halen, controleer dan of de draad niet bekneld zit door de scharnierende klep of de verwijderbare verlengtafel.

Trek voorzichtig aan de bovendraad om de spoeldraad door het gat van de naaldplaat omhoog te halen. (2)

Leg beide draden naar achteren onder de naaivoet. (3)

Naaien

Hoe u uw patroon kiest

Dit diagram toont de steekpatronen die beschikbaar zijn op de machine:

1. Omkeernaaihendel
2. Steekbreedteknop
3. Steeklengteknop
4. Patroonselectieknop

Steken aan de bovenkant van het diagram worden op de patroonselectieknop in het zwart aangegeven. Om de patronen te selecteren die met de zwarte kleur zijn aangegeven, draait u aan de patroonselectieknop. (d) Gebruik de steeklengteknop (c) om de steeklengte naar wens aan te passen voor het project. Gebruik de steekbreedteknop (b) om de breedte van de steek naar wens aan te passen.

Steken in de onderste rij van het diagram worden op de patroonselectieknop in het blauw aangegeven. De blauwe kleur geeft aan dat de steek een stretchsteekpatroon is en informatie over het naaien van deze stretchpatronen vindt u in het gedeelte "Stretchsteekpatronen kiezen".

De patroonselectieknop kan in beide richtingen worden gedraaid.

Steekbreedteknop & Steeklengteknop

Functie van de steekbreedteknop
De maximale zigzagsteekbreedte voor zigzagsteken is 5 mm; de breedte kan echter worden verkleind bij elk patroon. De breedte neemt toe naarmate u de zigzagknop van "0" - "5" beweegt. (1)

1

De steekbreedteknop is ook de bediening voor de oneindige naaldpositie van de rechte steek. "0" is de middelste naaldpositie, "5" is volledig links.

Functie van de steeklengteknop tijdens zigzagsteken
Zet de patroonselectieknop op zigzag. De dichtheid van zigzagsteken neemt toe naarmate de instelling van de steeklengteknop "0" nadert.
Nette zigzagsteken worden meestal bereikt bij "2.5" of lager. (2)
Dichte zigzagsteken worden satijnsteken genoemd. (2)

2

Functie van de steeklengteknop bij het naaien van een rechte steek
Draai voor het naaien van een rechte steek de patroonselectieknop naar de instelling voor een rechte steek. Draai aan de steeklengteknop en de lengte van de afzonderlijke steken zal afnemen naarmate de knop "0" nadert. De lengte van de afzonderlijke steken zal toenemen naarmate de knop "4" nadert. Over het algemeen geldt: gebruik een langere steeklengte bij het naaien van zwaardere stoffen of bij het gebruik van een dikkere naald of draad. Gebruik een kortere steeklengte bij het naaien van lichtere stoffen of bij het gebruik van een fijnere naald of draad.

Rechte steek naaien

Om te beginnen met naaien, stelt u de machine in op een rechte steek. (1)

1

Plaats de stof onder de naaivoet, met de stofkant uitgelijnd met de gewenste naadgeleidingslijn op de naaldplaat. (2)

Laat de naaivoethendel zakken en stap vervolgens op de voetpedaal om te beginnen met naaien. (3)

Achteruit naaien

Om het begin en het einde van een naad vast te zetten, drukt u de omkeernaaihendel (A) omlaag. Naai een paar steken achteruit. Laat de hendel los en de machine naait weer vooruit. (1)

Het werk verwijderen

Draai het handwiel naar u toe (tegen de klok in) om de draadopnemer in de hoogste positie te brengen, til de naaivoet op en verwijder het werk achter de naald en de naaivoet. (2)

De draad afsnijden

Trek de draden onder en achter de naaivoet. Leid de draden naar de zijkant van de frontplaat en in de draadafsnijder (B). Trek de draden omlaag om af te snijden. (3)

Stretchsteekpatronen kiezen

De stretchsteekpatronen worden met een blauwe kleur aangegeven op de patroonselectieknop. Om deze steken te selecteren, draait u de patroonselectieknop naar het gewenste patroon. Draai vervolgens de steeklengteknop naar de indicator gemarkeerd met "S1". Hoewel er verschillende stretchpatronen zijn, volgen hier twee voorbeelden:

Rechte stretchsteek
Zet de patroonselectieknop op "". Wordt gebruikt om drievoudige versteviging toe te voegen aan rekbare en slijtvaste naden.
De machine naait twee steken vooruit en één steek achteruit.

Ric Rac
Zet de patroonselectieknop op "".
Stel de steekbreedteknop in op tussen "3" en "5".
De ric rac-steek is geschikt voor stevige stoffen zoals denim, ribfluweel, popeline, canvas, enz.

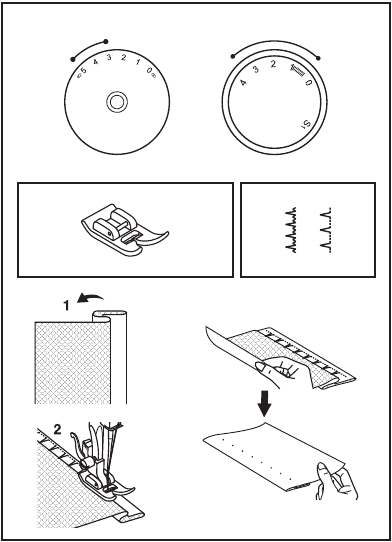

Blinde zoom

Voor zomen op gordijnen, broeken, rokken, enz.

Blinde zoom voor stretchstoffen.

Blinde zoom voor stevige stoffen.

Stel de steeklengteknop in op het bereik dat in het diagram aan de rechterkant wordt weergegeven. Blinde zomen worden echter normaal gesproken genaaid met een langere steeklengte-instelling. Stel de steekbreedteknop in op een instelling die geschikt is voor het gewicht/type stof dat wordt genaaid, binnen het bereik dat in het diagram aan de rechterkant van de pagina wordt weergegeven. Over het algemeen wordt een smallere steek gebruikt voor lichtere stoffen en een bredere steek voor zwaardere stoffen. Naai eerst een test om er zeker van te zijn dat de machine-instellingen geschikt zijn voor de stof.

Blinde zoom:
Sla de zoom om tot de gewenste breedte en pers. Vouw terug (zoals weergegeven in Fig. 1) tegen de goede kant van de stof, waarbij de bovenrand van de zoom ongeveer 7 mm (1/4") uitsteekt aan de goede kant van de gevouwen stof.

Begin langzaam te naaien op de vouw en zorg ervoor dat de naald de gevouwen bovenkant licht raakt om een of twee draden van de stof te vangen. (2)
Vouw de stof uit wanneer het zomen is voltooid en pers.

Opmerking: Om blindzoomnaaien nog gemakkelijker te maken, gebruikt u een blindzoomvoet, verkrijgbaar bij uw SINGER-dealer. (Zie onderdeelnummer)

Naai een 1-staps knoopsgat

Het naaien van knoopsgaten is een eenvoudig proces dat betrouwbare resultaten oplevert. Er wordt echter sterk aangeraden om altijd een oefenknoopsgat te maken op een staaltje van uw stof en versteviging.

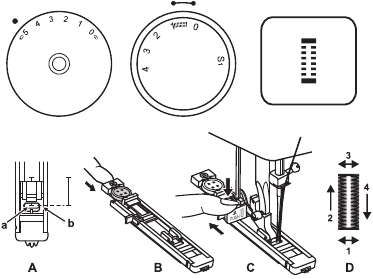

Een knoopsgat maken

1. Markeer met kleermakerskrijt de positie van het knoopsgat op de stof.
2. Bevestig de knoopsgatvoet en zet de patroonselectieknop op "".
   Zet de steeklengteknop op "". Zet de steekbreedte op "5". De breedte moet echter mogelijk worden aangepast aan het project. Naai eerst een test om dit te bepalen.
3. Laat de naaivoet zakken en lijn de markeringen op de voet uit met de markeringen op de stof (A). (De voorste hechtsteek wordt eerst genaaid.) (Lijn de markering op de stof (a) uit met de markering op de voet (b).)
4. Open de knoopplaat en plaats de knoop (B).
5. Laat de knoopsgathendel zakken en duw deze voorzichtig terug (C).
6. Houd de bovendraad licht vast en start de machine.
7. Knoopsgatsteken worden in de volgorde (D) gedaan.
8. Stop de machine wanneer de knoopsgatcyclus is voltooid.

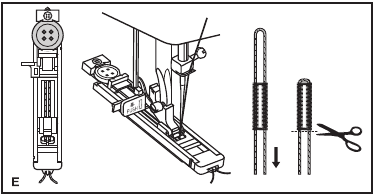

Een knoopsgat maken op stretchstoffen (E)

Bij het naaien van knoopsgaten op stretchstof haakt u dik draad of koord onder de knoopsgatvoet. Wanneer het knoopsgat is genaaid, zullen de poten het koord overdekken.

1. Markeer de positie van het knoopsgat op de stof met het kleermakerskrijt, bevestig de knoopsgatvoet en zet de patroonselectieknop op "". Zet de steeklengteknop op "".
2. Haak de dikke draad aan de achterkant van de knoopsgatvoet en breng de twee uiteinden van de dikke draad naar de voorkant van de voet, steek ze in de groeven en bind ze daar tijdelijk vast.
3. Laat de naaivoet zakken en begin met naaien.
   *Zet de steekbreedte zo in dat deze overeenkomt met de diameter van de gimpdraad.
4. Zodra het naaien is voltooid, trekt u voorzichtig aan de dikke draad om eventuele speling te verwijderen en knipt u het overtollige af.

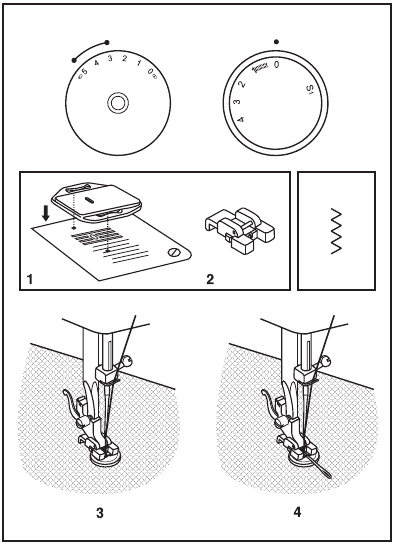

Knoppen aannaaien

Installeer de stoplaat. (1) Vervang de universele voet door de knoopaanzetvoet. (2) Zet de steeklengte op "0".

Om een paar bevestigingssteken te naaien, stelt u de machine in op een rechte steek, met de steekbreedte op "0". Til de naald uit de stof. Stel de machine in op een zigzagsteek en stel vervolgens de breedte in op nummer "3" - "5". Draai aan het handwiel om te controleren of de naald netjes in de linker- en rechtergaten van de knoop gaat. Pas de steekbreedte naar behoefte aan, afhankelijk van de afstand tussen de gaten van de knoop. Naai de knoop langzaam vast met ongeveer 10 steken. Til de naald uit de stof. Stel de machine weer in op een rechte steek, met de breedte op "0", naai een paar bevestigingssteken om te eindigen.

Als een schacht vereist is, plaatst u een stopnaald boven op de knoop en naait u. Voor knopen met 4 gaten naait u eerst door de voorste twee gaten, duwt u het werk naar voren en naait u vervolgens door de achterste twee gaten.

Algemene informatie

De verwijderbare verlengtafel installeren

Houd de verwijderbare verlengtafel horizontaal en duw hem in de richting van de pijl. (1)

Om de verlengtafel te verwijderen, trekt u deze naar links.

De binnenkant van de verwijderbare verlengtafel kan worden gebruikt als accessoiredoos.

Om te openen, klapt u de klep omlaag zoals afgebeeld. (2)

2

De naaivoetbeugel bevestigen

Til de persvoetstang (a) op met de persvoetlichter. Bevestig de naaivoetbeugel (b) zoals afgebeeld. (1)

De naaivoet bevestigen
Laat de naaivoetbeugel (b) zakken met behulp van de persvoetlichter, totdat de uitsparing (c) zich direct boven de pen (d) bevindt. (2) De naaivoet (f) wordt automatisch ingeschakeld.

De naaivoet verwijderen
Til de naaivoet op met behulp van de persvoetlichter. (3) Til de hendel (e) op en de voet wordt losgekoppeld.

De rand-/quiltinggeleider bevestigen
Bevestig de rand-/quiltinggeleider (g) in de gleuf zoals afgebeeld. Pas naar wens aan voor zomen, plooien, quilten, enz. (4)

Let op: Zet de aan/uit-schakelaar op uit ("O") bij het uitvoeren van een van de bovenstaande handelingen!

Naald-/stof-/draadtabel

GIDS VOOR DE SELECTIE VAN NAALD, STOF EN DRAAD

Stem de naaldgrootte af op de draadgrootte en het gewicht van de stof.

SELECTIE VAN NAALD EN STOF

Opmerking:

1. Gebruik voor de beste naairesultaten altijd originele SINGER® naalden.
2. Vervang de naald regelmatig (ongeveer om de andere kledingstuk) en/of bij de eerste draadbreuk of overgeslagen steken

Stop-plaatje

Voor bepaalde soorten werk (bijv. stoppen of borduren uit de vrije hand) moet de stop-plaatje worden gebruikt. Installeer de stop-plaatje zoals afgebeeld.

Verwijder voor normaal naaien de stop-plaatje.

Voor naaien met vrije beweging wordt aanbevolen om een stop-/borduervoet te gebruiken, die verkrijgbaar is als optioneel accessoire bij SINGER® retailers. (Zie onderdeelnummer van stop-/borduervoet).

Onderhoud

Naalden inbrengen en vervangen

Vervang de naald regelmatig, vooral als deze tekenen van slijtage vertoont en problemen veroorzaakt. Gebruik voor de beste naairesultaten altijd SINGER Brand-naalden. Plaats de naald zoals hieronder afgebeeld:

1. Maak de naaldklem los en draai hem weer vast na het inbrengen van de nieuwe naald. (1)

2. De platte kant van de schacht moet naar achteren gericht zijn.

C/D. Steek de naald zo ver mogelijk naar boven.

Let op: Zet de aan/uit-schakelaar op uit ("O") voordat u de naald inbrengt of verwijdert.

Naalden moeten in perfecte staat zijn. (2)

Problemen kunnen optreden met:

1. Gebogen naalden
2. Beschadigde punten
3. Stompe naalden

Gids voor probleemoplossing

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Bij het gebruik van een elektrisch apparaat moeten altijd elementaire veiligheidsmaatregelen worden gevolgd, waaronder de volgende:
Lees alle instructies voordat u deze huishoudnaaimachine gebruikt. Bewaar de instructies op een geschikte plaats in de buurt van de machine. Zorg ervoor dat u ze overhandigt als de machine aan een derde partij wordt gegeven.

Om het risico op een elektrische schok te verminderen:

• Een naaimachine mag nooit onbeheerd worden achtergelaten wanneer deze is aangesloten. Haal de stekker van deze naaimachine altijd direct na gebruik en voor het reinigen, het verwijderen van afdekkingen, het smeren of het uitvoeren van andere gebruikersonderhoudsaanpassingen die in de gebruiksaanwijzing worden genoemd, uit het stopcontact.

Om het risico op brandwonden, brand, elektrische schokken of letsel aan personen te verminderen:

• Niet als speelgoed gebruiken. Nauwlettend toezicht is noodzakelijk wanneer deze naaimachine wordt gebruikt door of in de buurt van kinderen.
• Gebruik deze naaimachine alleen voor het beoogde gebruik zoals beschreven in deze handleiding. Gebruik alleen hulpstukken die door de fabrikant worden aanbevolen, zoals vermeld in deze handleiding.
• Gebruik deze naaimachine nooit als het snoer of de stekker beschadigd is, als hij niet goed werkt, als hij is gevallen of beschadigd, of in het water is gevallen. Breng de naaimachine terug naar de dichtstbijzijnde geautoriseerde dealer of servicecentrum voor onderzoek, reparatie, elektrische of mechanische afstelling.
• Gebruik de naaimachine nooit met geblokkeerde luchtopeningen. Houd de ventilatieopeningen van de naaimachine en de voetbediening vrij van ophoping van pluisjes, stof en losse stof.
• Houd vingers uit de buurt van alle bewegende onderdelen. Speciale zorg is vereist rond de naaimachinenaald.
• Gebruik altijd de juiste naaldplaat. De verkeerde plaat kan ervoor zorgen dat de naald breekt.
• Gebruik geen verbogen naalden.
• Trek of duw niet aan de stof tijdens het stikken. Het kan de naald doen afbuigen, waardoor deze kan breken.
• Draag een veiligheidsbril.
• Schakel de naaimachine uit ("O") bij het maken van aanpassingen in het naaldgebied, zoals het inrijgen van de naald, het vervangen van de naald, het inrijgen van de spoel of het vervangen van de naaivoet, enz.
• Laat nooit iets vallen of steek nooit iets in een opening.
• Niet buitenshuis gebruiken.
• Niet gebruiken waar spuitbussen (spray) worden gebruikt of waar zuurstof wordt toegediend.
• Om de verbinding te verbreken, zet u alle bedieningselementen in de uit-stand ("O") en haalt u vervolgens de stekker uit het stopcontact.
• Trek de stekker niet uit het stopcontact door aan het snoer te trekken. Om de stekker uit het stopcontact te halen, pakt u de stekker vast, niet het snoer.
• De voetbediening wordt gebruikt om de machine te bedienen. Vermijd het plaatsen van andere voorwerpen op de voetbediening.
• Gebruik de machine niet als deze nat is.
• Als de LED-lamp beschadigd of kapot is, moet deze worden vervangen door de fabrikant, diens servicevertegenwoordiger of een vergelijkbaar gekwalificeerd persoon, om gevaar te voorkomen.
• Als het netsnoer dat is aangesloten op de voetbediening is beschadigd, moet het worden vervangen door de fabrikant, diens servicevertegenwoordiger of een vergelijkbaar gekwalificeerd persoon, om gevaar te voorkomen.
• Deze naaimachine is voorzien van dubbele isolatie. Gebruik alleen identieke vervangingsonderdelen. Zie instructies voor het onderhoud van dubbel geïsoleerde apparaten.

BEWAAR DEZE INSTRUCTIES

ONDERHOUD VAN DUBBEL GEÏSOLEERDE PRODUCTEN

In een dubbel geïsoleerd product zijn twee isolatiesystemen aangebracht in plaats van aarding. Een dubbel geïsoleerd product is niet voorzien van een aardingsvoorziening, noch mag er een middel voor aarding aan het product worden toegevoegd. Het onderhoud van een dubbel geïsoleerd product vereist uiterste zorg en kennis van het systeem en mag alleen worden uitgevoerd door gekwalificeerd onderhoudspersoneel. Vervangingsonderdelen voor een dubbel geïsoleerd product moeten identiek zijn aan de onderdelen in het product. Een dubbel geïsoleerd product is gemarkeerd met de woorden "DUBBELE ISOLATIE" of "DUBBEL GEÏSOLEERD".

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Singer 2273 Handleiding

Beschikbare talen
