Handleiding Singer 8280

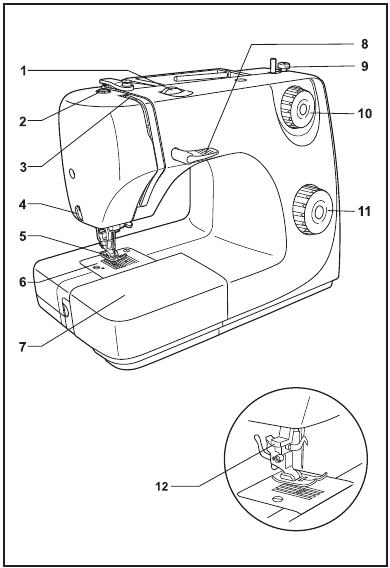

Belangrijkste onderdelen van de machine

1. Draadspanningsknop
2. Persvoetdruk aanpassing
3. Draadopnemer
4. Draadmes
5. Persvoet
6. Naaldplaat
7. Verwijderbare naaibasis/accessoire-opslag
8. Achteruitnaaihendel
9. Spoelstop
10. Steeklengteknop
11. Patroonselectieknop
12. Automatische draadinrijger (optioneel)
13. Horizontale spoelpen
14. Spoelopwinder
15. Handwiel
16. Aan/uit-schakelaar en lichtschakelaar
17. Hoofdstekkercontact
18. Spoeldraadgeleider
19. Bovendraadgeleider
20. Voorplaat
21. Handgreep
22. Persvoethendel
23. Voetpedaal
24. Stroomkabel

Accessoires

Standaard accessoires (1)

1. Universele voet
2. Ritsvoet
3. Knoopsgatvoet
4. Knoop aanzetvoet
5. L-schroevendraaier
6. Tornmesje/borstel
7. Naaldenpakket
8. Spoel (3x)
9. Rand-/quiltgeleider
10. Stopvoet
11. Spoelhouder
12. Zachte hoes

Optionele accessoires (2)
(Deze 6 accessoires worden niet bij deze machine geleverd; ze zijn echter wel als speciale accessoires verkrijgbaar bij uw plaatselijke dealer.)

13. Satijnsteekvoet
14. Lockvoet
15. Zoomvoet
16. Blindzoomvoet
17. Koordvoet
18. Stopvoet

De klik-naaitafel installeren

1. Houd de klik-naaitafel horizontaal en duw deze in de richting van de pijl.

2. De binnenkant van de klik-naaitafel kan worden gebruikt als een accessoirebox.
   Open deze door op het punt van de pijl omhoog te tillen.

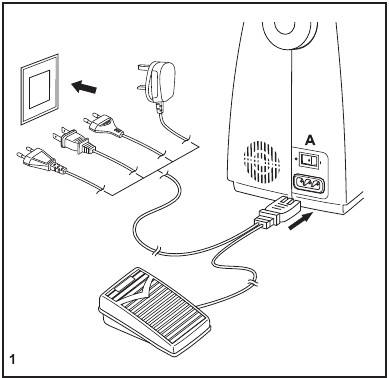

De machine aansluiten op een stroombron

1. Sluit de machine aan op een stroombron zoals afgebeeld.


Let op:
Trek de stekker uit het stopcontact wanneer de machine niet in gebruik is.

2. Voetpedaal
   Het voetpedaal regelt de naaisnelheid.


Let op:
Raadpleeg een gekwalificeerde elektricien als u twijfelt over het aansluiten van de machine op een stroombron.
Trek de stekker uit het stopcontact wanneer de machine niet in gebruik is.

Naailicht
Druk op de hoofdschakelaar (A) voor stroom en licht op "I".

Twee-staps persvoetlichter

Bij het naaien van meerdere lagen of dikke stoffen kan de persvoet in een hoge positie worden gebracht om het werk gemakkelijk te positioneren. (A)

De persvoetdruk aanpassen

De persvoetdruk van de machine is vooraf ingesteld en hoeft niet specifiek te worden aangepast aan het type stof (licht of zwaar gewicht).
Als u echter de persvoetdruk moet aanpassen, draait u de persvoetinstellingsschroef met een munt.
Draai de schroef tegen de klok in om de druk te verminderen bij het naaien van zeer dunne stoffen, en draai de schroef met de klok mee om de druk te verhogen bij zware stoffen.

De persvoethouder bevestigen

1. Til de persvoetstang (a) op. Bevestig de persvoetschacht (b) zoals afgebeeld.

2. De persvoet bevestigen
   Laat de persvoetschacht (b) zakken totdat de uitsparing (c) zich direct boven de pen (d) bevindt.
   Til de hendel (e) op.
   Laat de persvoetschacht (b) zakken en de persvoet (f) wordt automatisch vastgezet.

3. De persvoet verwijderen
   Til de persvoet op.
   Til de hendel (e) op en de voet wordt losgemaakt.

4. De rand-/quiltgeleider bevestigen
   Bevestig de rand-/quiltgeleider (g) in de sleuf zoals afgebeeld.
   Pas aan naar behoefte voor zomen, plooien, enz.


Let op:
Zet de aan/uit-schakelaar op uit ("O") bij het uitvoeren van een van de bovenstaande handelingen!

De spoel opwinden

1. Plaats de draad en de spoelhouder op de spoelpen

2. Plaats bij kleinere draadklossen de spoelhouder met de kleine kant naast de klossen

3. Wikkel de draad met de klok mee rond de spanningsschijven van de spoelopwinder


4. Rijg de spoel in zoals afgebeeld en plaats deze op de as

5. Duw de spoel naar rechts

6. Houd het draadeinde vast

7. Stap op het voetpedaal

8. Knip de draad af

9. Druk de spoel naar links en verwijder deze.


Let op:
Wanneer de spoelopwindas in de "spoelopwind"-stand staat, naait de machine niet en draait het handwiel niet. Om te beginnen met naaien, duwt u de spoelopwindas naar links (naaistand).

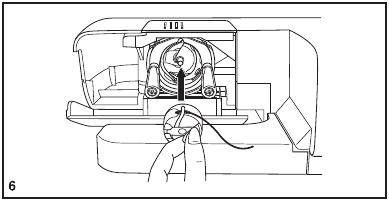

De spoel plaatsen

Bij het plaatsen of verwijderen van de spoel moet de naald volledig omhoog staan.

1. Open het scharnierende deksel

2. Trek aan het lipje van de spoelhouder (a) en verwijder de spoelhouder.

3. Houd de spoelhouder met één hand vast. Plaats de spoel zo dat de draad in de richting van de klok loopt (pijl)

4. Trek de draad door de spleet en onder de vinger

5. Houd de spoelhouder vast aan de scharnierende grendel

6. Plaats deze in de shuttle


Let op:
Zet de aan/uit-schakelaar op uit ("O") voordat u de spoel plaatst of verwijdert.

Naalden plaatsen en vervangen

Vervang de naald regelmatig, vooral als deze tekenen van slijtage vertoont en problemen veroorzaakt. Gebruik voor de beste naairesultaten altijd naalden van het merk SINGER.

1. Plaats de naald zoals volgt afgebeeld:

   1. Maak de naaldklem los en draai deze weer vast na het plaatsen van de nieuwe naald
   2. De platte kant van de schacht moet naar achteren wijzen.
   3. Plaats de naald zo ver mogelijk omhoog.
   4. Plaats de naald zo ver mogelijk omhoog.

Let op:
Zet de aan/uit-schakelaar op uit ("O") voordat u de naald plaatst of verwijdert.

2. Naalden moeten in perfecte staat zijn.
   Problemen kunnen zich voordoen met:

   1. Gebogen naalden
   2. Beschadigde punten
   3. Stompe naalden

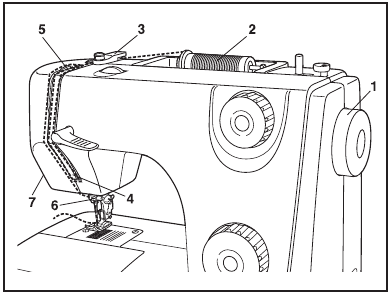

De bovendraad inrijgen

Dit is een eenvoudige handeling, maar het is belangrijk om deze correct uit te voeren, omdat dit anders tot verschillende naaiproblemen kan leiden.

1. Begin met het omhoog brengen van de naald naar het hoogste punt en til ook de persvoet op om de spanningsschijven los te maken.
   Opmerking: Voor de veiligheid wordt ten zeerste aangeraden om de stroom uit te schakelen voordat u de draad inrijgt.

2. Til de spoelpen op. Plaats de draadklos op de houder met de draad die van de klos afkomt zoals afgebeeld. Plaats voor kleine draadklossen de kleine kant van de spoelhouder naast de klos.

3. Trek de draad van de klos door de bovendraadgeleider en trek de draad door de voorspanningsveer zoals afgebeeld.

4. Draadspanningsmodule door de draad door het rechterkanaal naar beneden en het linker kanaal omhoog te leiden (4). Tijdens dit proces is het handig om de draad tussen de klos en de draadgeleider vast te houden (3).

5. Haal bovenaan deze beweging de draad van rechts naar links door het sleufgat van de draadopnemer en vervolgens weer omlaag.

6. Haal de draad nu achter de dunne draadnaaldklemgeleider door en vervolgens naar beneden naar de naald, die van voor naar achter moet worden ingeregen.

7. Trek ongeveer 15-20 cm draad naar achteren voorbij het naaldoog. Knip de draad op lengte af met de ingebouwde draadafsnijder.


Opmerking:
Als uw naaimachine is uitgerust met de in de fabriek geïnstalleerde optionele automatische draadinrijger, vindt u de gebruiksaanwijzing hieronder.

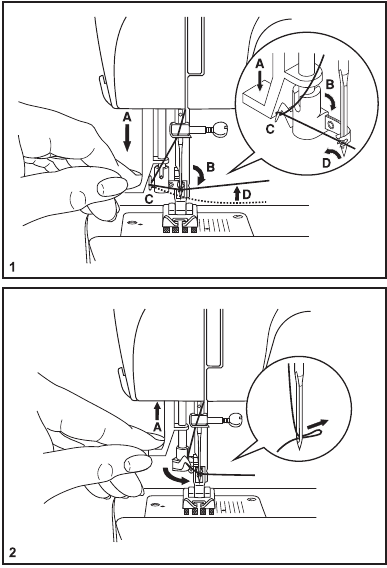

Automatische draadinrijger

(optioneel)
* De automatische draadinrijger is een in de fabriek geïnstalleerde optie. Als uw machine deze optie heeft, gebruikt u de volgende instructies (1-2):

• Breng de naald naar de hoogste stand.
• Druk de hendel (A) zo ver mogelijk naar beneden.
• De draadinrijger zwenkt automatisch naar de inrijgstand (B).
• Haal de draad rond de draadgeleider (C).
• Haal de draad voor de naald langs rond de haak (D) van onder naar boven.
• Laat de hendel los
• Trek de draad door het naaldoog.

Let op:
Zet de aan/uit-schakelaar op uit ("O")!

Draadspanning

Bovendraadspanning
Basisinstelling draadspanning: "4"
Om de spanning te verhogen, draait u de knop naar het volgende hogere cijfer (2).
Om de spanning te verlagen, draait u de knop naar het volgende lagere cijfer (2).

1. Normale draadspanning voor naaien met rechte steek.

2. Draadspanning te los voor naaien met rechte steek. Draai de knop naar een hoger cijfer.

3. Draadspanning te strak voor naaien met rechte steek. Draai de knop naar een lager cijfer.

4. Normale draadspanning voor zigzag- en decoratief naaien. De juiste draadspanning is wanneer een kleine hoeveelheid van de bovendraad aan de onderkant van de stof verschijnt.


Onderdraadspanning
Om de spanning van de spoeldraad te testen, verwijdert u de spoelhouder en de spoel en houdt u deze vast door deze aan de draad op te hangen. Schud het een of twee keer. Als de spanning correct is, windt de draad ongeveer 2,5 tot 5 cm af. Als de spanning te strak is, windt deze helemaal niet af. Als de spanning te los is, valt deze te veel. Om aan te passen, draait u aan de kleine schroef aan de zijkant van de spoelhouder (1).

Let op:

• Een juiste instelling van de spanning is belangrijk voor goed naaien.
• Er is geen enkele spanningsinstelling die geschikt is voor alle steekfuncties, draad of stof.
• Een evenwichtige spanning (identieke steken aan de boven- en onderkant) is meestal alleen wenselijk voor naaien met rechte steek.
• 90% van alle naaiwerkzaamheden zal tussen "3" en "5" liggen.
• Voor zigzag- en decoratieve naaien moet de draadspanning over het algemeen lager zijn dan voor naaien met rechte steek.
• Voor alle decoratieve naaiwerkzaamheden krijgt u altijd een mooiere steek en minder stofophoping wanneer de bovendraad aan de onderkant van uw stof verschijnt.

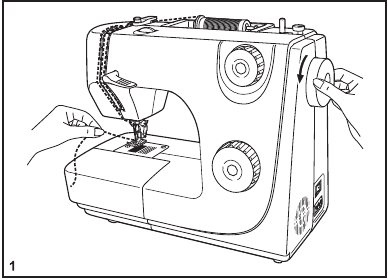

De spoeldraad omhoog halen

1. Houd de bovendraad met de linkerhand vast. Draai het handwiel naar u toe (tegen de klok in) en laat de naald zakken en weer omhoog komen.


Opmerking:
Als het moeilijk is om de spoeldraad omhoog te halen, controleer dan of de draad niet vastzit onder de scharnierende afdekking of de verwijderbare naaizettafel.

2. Trek voorzichtig aan de bovendraad om de spoeldraad door het gat in de naaldplaat omhoog te halen.

3. Leg beide draden naar achteren onder de naaivoet.


Achteruit naaien

1. Om het begin en het einde van een naad vast te zetten, drukt u de hendel voor achteruit naaien (A) omlaag. Naai een paar steken achteruit. Laat de hendel los en de machine naait weer vooruit.


Het werk verwijderen

2. Draai het handwiel tegen de klok in om de draadopnemer in de hoogste stand te brengen, til de naaivoet op en verwijder het werk achter de naald en de naaivoet.


De draad afsnijden

3. Trek de draden achter de naaivoet langs. Leid de draden naar de zijkant van de voorplaat en in de draadafsnijder (B). Trek de draden omlaag om ze af te snijden.


Naald/stof/draad afstemmen

Stem de naaldmaat af op de draaddikte en het gewicht van de stof.

Opmerking:

1. Gebruik voor de beste naairesultaten altijd originele SINGER-naalden.
2. Vervang de naald regelmatig (ongeveer om de andere kledingstuk) en/of bij de eerste draadbreuk of overgeslagen steken.

Hoe u uw patroon kiest

Selecteer voor een rechte steek met een centrale naald het patroon "" met de patroonkeuzeknop. Pas de steeklengte aan met de steeklengteknop.
U kunt de linker naaldpositie kiezen door het patroon "" te selecteren
Selecteer voor een zigzagsteek het patroon "" met de patroonkeuzeknop.
Pas de steeklengte aan aan de stof die wordt gebruikt.
Om een van de andere patronen op het steekselectiepaneel te verkrijgen, selecteert u de steek met de patroonkeuzeknop.
Pas de steeklengte aan met de steeklengteknop.

1. Hendel voor achteruit naaien
2. Steeklengteknop
3. Patroonkeuzeknop

Recht stikken en naaldpositie

Draai de steekkeuzeknop zo dat de aanwijzer op de rechte steekpositie staat.
Kies uw naaldpositie, vanuit de centrale naaldpositie of de rechter naaldpositie.
Over het algemeen geldt: hoe dikker de stof, draad en naald, hoe langer de steek moet zijn. Stel voor een fijne steek de lengte in op "1" of "2".
Stel voor rimpelen de rechte steek in, met de steeklengte op "4".
Maak 2 rijen steken op 1/4 inch afstand van elkaar. Verwijder van de machine, houd de spoeldraad vast en rimpel de stof tot de gewenste volheid.

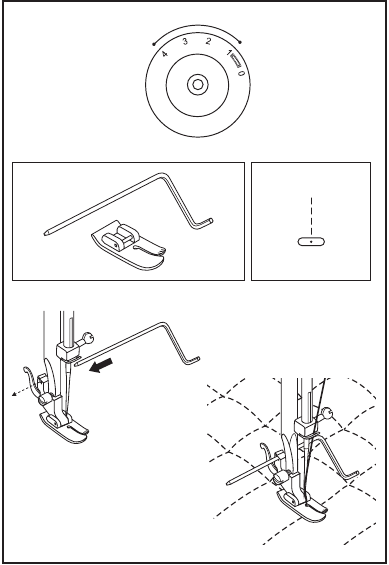

Doorstikken
Doorstikken wordt gebruikt om een verscheidenheid aan projecten te verfraaien. Naai 1/4 inch vanaf de rand van uw kledingstuk of naad om door te stikken.
Draai de steekkeuzeknop zo dat de aanwijzer op de rechte steekpositie staat. Kies de centrale naaldpositie.
Voor doorstikken kan een variabele steeklengte worden gebruikt. Gebruik de universele naaivoet om deze functie uit te voeren.

Zigzagstikken

1. Draai de patroonkeuzeknop naar "".

2. Functie van de steeklengteknop tijdens het zigzaggen
   De dichtheid van zigzagsteken neemt toe naarmate de instelling van de steeklengteknop "0" nadert.
   Nette zigzagsteken worden meestal bereikt bij "2.5" of lager.
   Dichte zigzagsteken (dicht bij elkaar) worden een satijnsteek genoemd.

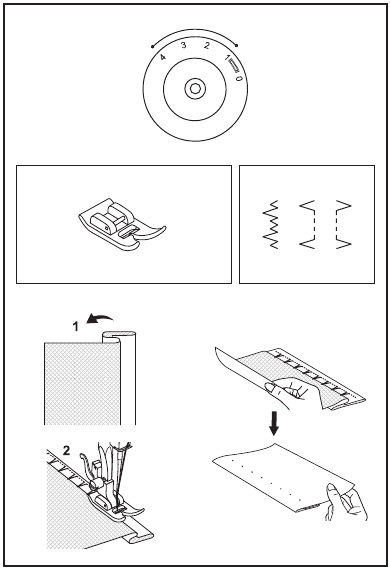

Blinde zoom/lingeriesteek

Voor zomen, gordijnen, broeken, rokken, enz.

	Blinde zoom voor rekbare stoffen.
	Blinde zoom/lingerie voor stevige stoffen.
	Omgekeerde blinde zoom/lingerie voor stevige stoffen.

Opmerking:
Het kost oefening om blinde zomen te naaien. Maak altijd eerst een naaitest.

Vouw de zoom om tot de gewenste breedte en pers. Vouw terug (zoals weergegeven in Fig. 1) tegen de goede kant van de stof, waarbij de bovenrand van de zoom ongeveer 5 mm uitsteekt. (1/5") naar de rechterkant van de gevouwen stof.
Begin langzaam op de vouw te naaien en zorg ervoor dat de naald de gevouwen bovenkant licht raakt om een of twee draadjes van de stof te vangen (2).
Vouw de stof open wanneer het zomen is voltooid en pers.

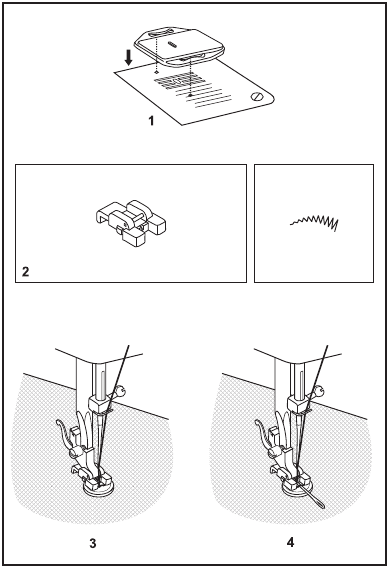

Knoppen aannaaien

1. Installeer de stoplap.
2. Vervang de naaivoet door de knoopaanzetvoet.
   Plaats het werk onder de voet. Plaats de knoop in de gewenste positie en laat de voet zakken. Zet de patroonkeuzeknop op ' en naai een paar steken om vast te zetten. Selecteer een van de twee smalle zigzagpatronen op basis van de afstand tussen de twee gaten van de knoop. Draai het handwiel om te controleren of de naald in het rechter- en het linkergat van de knoop gaat zonder de knoop te raken.
3. Naai de knoop langzaam vast met ongeveer 10 steken.
   Selecteer patroon "" en naai een paar steken om vast te zetten.
4. Als een schacht vereist is, plaatst u een stopnaald boven op de knoop en naait u (4). Voor knopen met 4 gaten naait u eerst door de voorste twee gaten (3), duwt u het werk naar voren en naait u vervolgens door de achterste twee gaten (4).

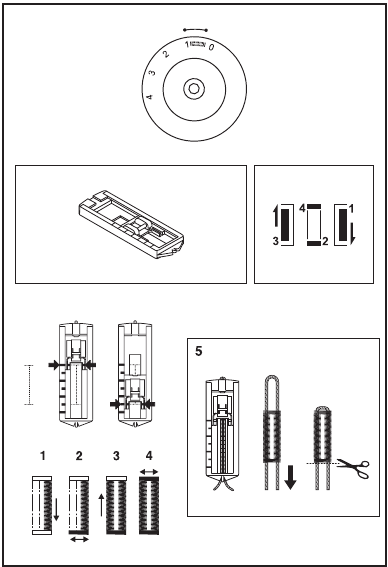

4-staps knoopsgaten naaien

Voorbereiden

1. Verwijder de universele voet en bevestig de knoopsgatvoet.
2. Meet de diameter en dikte van de knoop en voeg 0,3 cm toe (1/8") voor de trenzen; markeer de knoopsgatgrootte op de stof.
3. Plaats de stof onder de voet, zodat de markering op de knoopsgatvoet overeenkomt met de beginmarkering op de stof. Laat de voet zakken, zodat de knoopsgatcentrumlijn die op de stof is gemarkeerd, overeenkomt met het midden van de knoopsgatvoet.

Pas de steeklengteknop aan in de "" om de steekdichtheid in te stellen.

Opmerking:
De dichtheid varieert afhankelijk van de stof.
Naai altijd eerst een knoopsgat op de stof die u gebruikt om het knoopsgat te naaien.

Volg de 4-stapsvolgorde en verander van de ene stap naar de andere met de steekpatroonkeuzeknop. Zorg ervoor dat u niet te veel steken in fase 2 en 4 naait. Gebruik een tornmesje en snijd het knoopsgat open van beide uiteinden naar het midden toe.

Tips:

• Het iets verminderen van de bovendraadspanning levert betere resultaten op.
• Gebruik een rug voor fijne of rekbare stoffen.
• Het is raadzaam om zware draad of koord te gebruiken voor rekbare of gebreide stoffen.
• De zigzag moet over de zware draad of het koord naaien. (5)

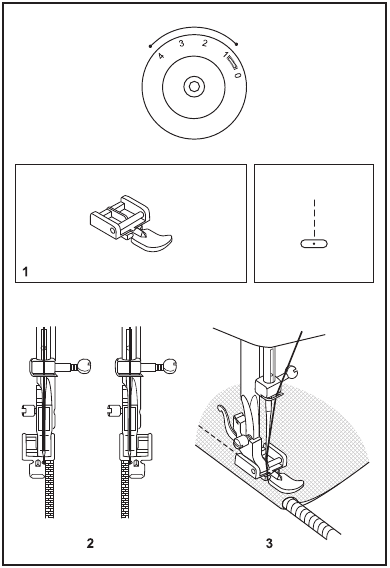

Ritsen en paspel

Stel de machine in zoals afgebeeld.
Draaiknop op ""

1. Vervang naar de ritsvoet.
   Stel de steeklengte in tussen "1" - "4" (afhankelijk van de dikte van de stof).
2. De ritsvoet kan rechts of links worden bevestigd, afhankelijk van welke kant van de voet u gaat naaien.
   Om voorbij het ritslipje te naaien, laat u de naald in de stof zakken, tilt u de naaivoet op en duwt u het ritslipje achter de naaivoet. Laat de voet zakken en ga verder met naaien.
3. Het is ook mogelijk om een stuk koord in een biasstrook te naaien om een "bies" of paspel te vormen.

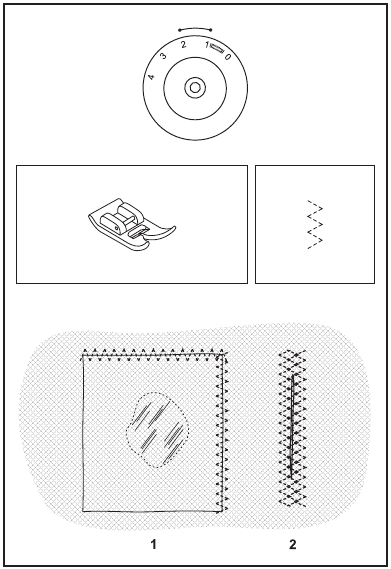

Zigzagsteek met meerdere steken

Kant en elastiek aannaaien, stoppen, repareren, randen verstevigen.
Zet de steekpatroonknop op ""

1. Plaats de patch in positie. De steeklengte kan worden verkort om zeer dichte steken te produceren.
2. Bij het repareren van scheuren is het raadzaam om een stuk backingstof te gebruiken om te verstevigen. De steekdichtheid kan worden gevarieerd door de steeklengte aan te passen. Naai eerst over het midden en overlapt vervolgens aan beide zijden. Afhankelijk van het type stof en schade, naait u tussen de 3 en 5 rijen.

Trens

Zet de steekpatroonknop op "" of "
Zet de steeklengteknop op "1 " - "1.5".
Deze functie wordt gebruikt om de bovenkanten van plooien en zakopeningen vast te zetten. Gebruik eerst een rechte steek over de bovenkant van de zak of plooi. Deze naad moet ongeveer 1/4 tot 1/2 inch lang zijn. Zet de steek op zigzag en naai over de rechte steek terug aan het begin en einde van de steek om de uiteinden vast te zetten.

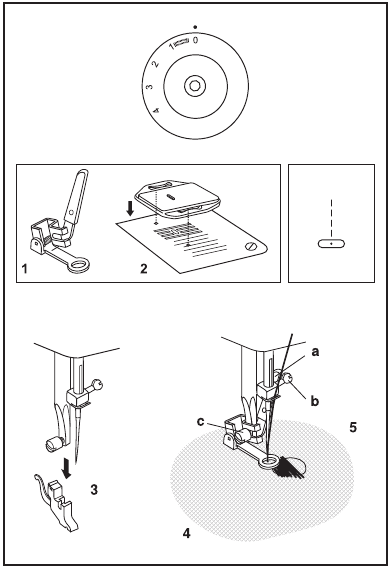

Vrij bewegen, stoppen en stippelen

1. *De stopvoet is een optioneel accessoire dat niet bij uw machine is inbegrepen.
2. Stel de machine in zoals afgebeeld. Installeer de stoplap.
3. Verwijder de naaivoetklem.
4. Bevestig de stopvoet aan de naaivoethouder. De hendel (a) moet zich achter de naaldklem schroef (b) bevinden. Druk de stopvoet stevig van achteren aan met uw wijsvinger en draai de schroef (c) vast.
5. Naai voor het stoppen eerst rond de rand van het gat (om de draden vast te zetten).
   Eerste rij: Werk altijd van links naar rechts. Draai het werk 1/4 en overnaai. Een stopring wordt aanbevolen voor gemakkelijker naaien en betere resultaten.

Opmerking:
Vrij bewegen, stoppen wordt uitgevoerd zonder het interne toevoersysteem van de naaimachine. De beweging van de stof wordt door de bediener geregeld. Het is noodzakelijk om de naaisnelheid en de beweging van de stof te coördineren.

Naai een rechte of zigzagsteek volgens uw ontwerp. Het gebruik van de optionele stopvoet helpt u bij het naaien.

Decoratieve steken

Stel de machine in zoals afgebeeld.
Draai de steeklengteknop om de stof en de toepassing aan te passen.

1. Schelpsteek
   Voor decoratieve randen.
   Geschikt voor randen op transparante, fijne en rekbare stoffen. De grotere steek moet net over de rand van de stof gaan om het schelpeffect te creëren.
2. Halvemaansteek
   Voor een delicate randafwerking langs de rand van de stof.

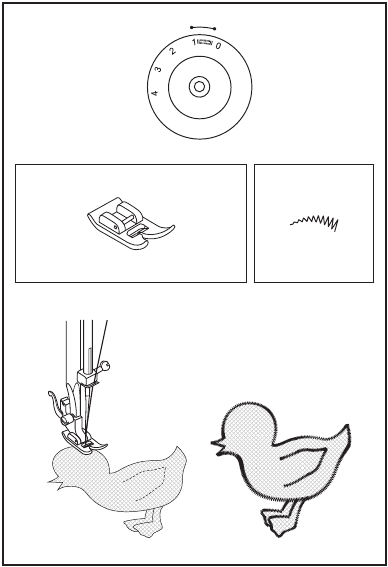

Applicatie en blindzoomapplicatie

Plaats het applicatiestuk op de achtergrondstof.
Lijn de naald zo uit dat deze de achtergrondstof langs de buitenrand van de applicatie doorboort. Laat de naaivoet zakken.
Als u een blindzoomvoet gebruikt, lijnt u de lip van de blindzoomvoetgeleider zo uit dat deze direct onder de rand van de applicatie zit.
Mogelijk moet u de positie van de geleider aanpassen om deze dichter bij of verder van de rand van de applicatie te brengen met behulp van de duimschroef aan de rechterkant van de voet.
Begin met naaien langs de rand van uw applicatie. Om te draaien voor rondingen of hoeken, laat u de naald in de stof op de buitenrand van de applicatie, tilt u de voet op en draait u.

Quiltfuncties

*De quiltvoet is een optioneel accessoire dat niet bij uw machine wordt geleverd.
Stippling is vrij bewegen quilten waarbij u de stof in een ring spant en deze met de hand geleidt, zodat u in elke richting kunt stikken.
Voor sjabloonquilten brengt u een ontwerp van een sjabloon (plastic stencil) over op uw stof en stikt u vervolgens volgens de omtrek.
Vergeet niet om de naaivoetstang te laten zakken als u zonder voet naait. De bovenstaande technieken worden gebruikt om de lagen van de quilt bij elkaar te houden. Gebruik voor betere controle een ring, evenals een stop- en borduurvoet.

Repareren

Voorbereiding van de machine:

• Patroon: Multi - stik zigzag
• Steekbreedte: Grootste 4,5 mm
• Steeklengte: Fijn (0,5 - 1,0)

Naai-instructies:
Plaats een stuk stof direct onder de scheur in uw stof.
Lijn het midden van de voet uit met het midden van de scheur.
Stik eroverheen en zet aan het begin en aan het einde van de naad vast.

Verstevigen

Voorbereiding van de machine:

• Patroon: Rechte steek
• Steekbreedte: Recht
• Steeklengte: 1,5 mm (fijn)

Naai-instructies:
Verstevigen wordt gebruikt om rondingen zoals armsgaten, naden in stretchstoffen en andere gebieden te versterken om uitrekken te voorkomen.
Verstevig langs de rand van het gebied op 1/4 inch van de rand van de naad.

Traditionele Plooitjes

Voorbereiding van de machine:

• Patroon: Recht
• Steekbreedte: Recht
• Steeklengte: 2 - 3

Naai-instructies:
Om plooitjes in uw stof te markeren, trekt u een draad om de vouw te markeren of markeert u met krijt of een markeerpotlood.
Vouw en pers de verkeerde kanten op elkaar op de getrokken draadlijn of gemarkeerde lijnen. Stik 1/8 inch van de vouwlijn.
Herhaal dit en naai in dezelfde richting voor elke plooi. Pers plat.

Rimpelen

Voorbereiding van de machine:

• Patroon: Rechte steek
• Steekbreedte: Recht
• Steeklengte: Langste

Naai-instructies:
Gebruik deze techniek voor het rimpelen van taillebanden, mouwkoppen enz. Begin op 1/4 inch van de rand van de naad met het vastzetten en naai vervolgens de vereiste lengte.
Wanneer de naad klaar is, brengt u de naald naar de hoogste stand, tilt u de naaivoet op en trekt u de boven- en onderdraad naar de achterkant van de voet.
Knip uw draaduiteinden af ​​en laat minimaal 6 inch draad over.
Herhaal deze procedure nogmaals op 1/4 inch van uw eerste stiklijn.
Zodra de twee rijen zijn voltooid, trekt u uw stof de vereiste hoeveelheid in door aan de spoeldraad te trekken. Zet de draaduiteinden vast.

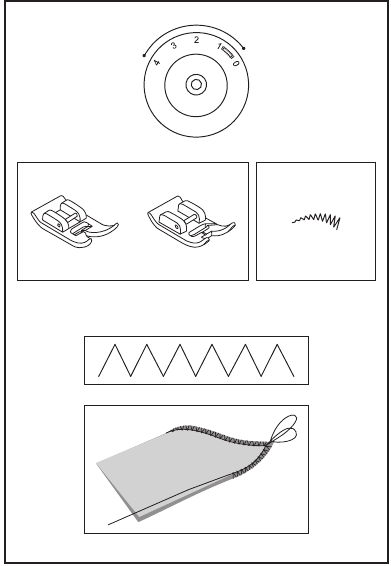

Couching

Voorbereiding van de machine:

• Patroon: Zigzag
• Steekbreedte: Variabel (Instellen op basis van de breedte van het koord)
• Steeklengte: Variabel
• Voet: Zigzag of optionele satijnen voet

Naai-instructies:
Couching is simpelweg de techniek van zigzaggen over een fijn koord.
Gebruik het als een decoratief accent op jassen en andere naaiprojecten.
Teken met een markeerpotlood een ontwerp op uw stof.
Leg het koord onder de middelste opening van uw voet en zigzag over het koord zodat de naald net rechts en links van het decoratieve koord valt.
Volg tijdens het naaien de lijnen van uw ontwerp.

Onderhoud

Let op:
Koppel de machine los van de stroomvoorziening door de stekker uit het stopcontact te halen. Bij het reinigen van de machine moet deze altijd van de stroomvoorziening zijn losgekoppeld.

Verwijder de naaldplaat:
Draai aan het handwiel totdat de naald volledig is opgeheven.
Open de scharnierende voorklep en draai de schroeven van de naaldplaat los met de schroevendraaier (1).

De transporteur reinigen:
Gebruik de meegeleverde borstel om het hele gebied te reinigen (2).

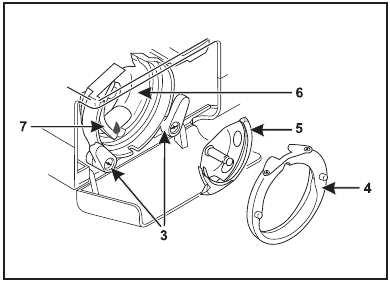

De grijper reinigen en smeren:
Verwijder de spoelhouder. Klik de twee grijperborgarmen (3) naar buiten. Verwijder de grijperbaan afdekking (4) en de grijper (5) en reinig met een zachte doek. Smeer op het punt (6) (1-2 druppels) met naaimachineolie. Draai aan het handwiel totdat de grijperbaan (7) zich in de linkerpositie bevindt. Plaats de grijper terug (5). Plaats de grijperbaan afdekking terug en klik de twee grijperborgarmen terug. Plaats de spoelhouder en de spoel en plaats de naaldplaat terug.

Stoffen pluizen en draden moeten regelmatig worden verwijderd. Uw machine moet regelmatig worden onderhouden in een van onze servicecentra.

Gids voor probleemoplossing

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Deze huishoudelijke naaimachine is ontworpen om te voldoen aan IEC/EN 60335-2-28 en ULI 594.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES
Bij het gebruik van een elektrisch apparaat moeten altijd elementaire veiligheidsmaatregelen worden genomen, waaronder de volgende:
Lees alle instructies voordat u deze huishoudelijke naaimachine gebruikt. Bewaar de instructies op een geschikte plaats in de buurt van de machine. Zorg ervoor dat u ze overhandigt als de machine aan een derde partij wordt gegeven.

Om het risico op elektrische schokken te verminderen:

• Een naaimachine mag nooit onbeheerd achtergelaten worden wanneer deze is aangesloten. Haal de stekker van deze naaimachine altijd direct na gebruik en vóór het reinigen, verwijderen van afdekkingen, smeren of het uitvoeren van andere onderhoudswerkzaamheden die in de handleiding worden genoemd uit het stopcontact.

Om het risico op brandwonden, brand, elektrische schokken of letsel aan personen te verminderen:

• Niet als speelgoed gebruiken. Nauwlettend toezicht is noodzakelijk wanneer deze naaimachine door of in de buurt van kinderen wordt gebruikt.
• Gebruik deze naaimachine alleen voor het beoogde gebruik zoals beschreven in deze handleiding. Gebruik alleen hulpstukken die door de fabrikant worden aanbevolen en die in deze handleiding staan.
• Gebruik deze naaimachine nooit als het snoer of de stekker beschadigd is, als hij niet goed werkt, als hij is gevallen of beschadigd, of in het water is gevallen. Breng de naaimachine terug naar de dichtstbijzijnde erkende dealer of servicecentrum voor onderzoek, reparatie, elektrische of mechanische aanpassing.
• Gebruik de naaimachine nooit met verstopte luchtopeningen. Houd de ventilatieopeningen van de naaimachine en de voetbediening vrij van ophoping van pluisjes, stof en losse stof.
• Houd vingers uit de buurt van alle bewegende delen. Speciale zorg is vereist rond de naaimachinenaald.
• Gebruik altijd de juiste naaldplaat. De verkeerde plaat kan ervoor zorgen dat de naald breekt.
• Gebruik geen verbogen naalden.
• Trek of duw niet aan de stof tijdens het naaien. Het kan de naald afbuigen waardoor deze breekt.
• Draag een veiligheidsbril.
• Schakel de naaimachine uit ("O") bij het uitvoeren van aanpassingen in het naaldgebied, zoals het inrijgen van de naald, het vervangen van de naald, het inrijgen van de spoel of het vervangen van de naaivoet, enz.
• Laat nooit voorwerpen vallen of steek ze in een opening.
• Niet buitenshuis gebruiken.
• Niet gebruiken in de buurt van spuitbussen of waar zuurstof wordt toegediend.
• Om de verbinding te verbreken, zet alle bedieningselementen in de uit-stand ("O") en haal vervolgens de stekker uit het stopcontact.
• Trek niet aan het snoer om de stekker uit het stopcontact te halen. Pak de stekker vast, niet het snoer, om de stekker uit het stopcontact te halen.
• De voetbediening wordt gebruikt om de machine te bedienen. Plaats geen andere voorwerpen op de voetbediening.
• Gebruik de machine niet als deze nat is.
• Als de ledlamp beschadigd of kapot is, moet deze worden vervangen door de fabrikant of zijn servicevertegenwoordiger of een vergelijkbaar gekwalificeerd persoon, om gevaar te voorkomen.
• Als het netsnoer dat is aangesloten op de voetbediening beschadigd is, moet het worden vervangen door de fabrikant of zijn servicevertegenwoordiger of een vergelijkbaar gekwalificeerd persoon, om gevaar te voorkomen.
• Deze naaimachine is voorzien van dubbele isolatie. Gebruik alleen identieke vervangingsonderdelen. Zie de instructies voor het onderhoud van dubbel geïsoleerde apparaten.

BEWAAR DEZE INSTRUCTIES

Alleen voor Europa:
Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en ouder en personen met verminderde fysieke, zintuiglijke of mentale vermogens of gebrek aan ervaring en kennis, mits ze onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het apparaat en de gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.
Het geluidsniveau onder normale bedrijfsomstandigheden is minder dan 75 dB(A).
De machine mag alleen worden gebruikt met een voetbediening van het type KD-1902, FC-1902 (110-120V gebied)/ KD-2902, FC-2902A, FC-2902C, FC-2902D (220-240V gebied) vervaardigd door ZHEJIANG FOUNDER MOTOR CORPORATION LTD. (China) / 4C-316B (110-125V gebied) / 4C-316C (127V gebied) / 4C-326C (220V gebied) / 4C-326G (230V gebied) / 4C-336G (240V gebied) / 4C-336G (220-240V gebied) vervaardigd door Wakaho Electric Ind. Co., Ltd. (Vietnam)

Voor buiten Europa:
Deze naaimachine is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale vermogens, of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen over het gebruik van de naaimachine door een persoon die verantwoordelijk is voor hun veiligheid. Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met de naaimachine spelen.
Het geluidsniveau onder normale bedrijfsomstandigheden is minder dan 75 dB(A).
De machine mag alleen worden gebruikt met een voetbediening van het type KD-1902, FC-1902 (110-120V gebied)/ KD-2902, FC-2902A, FC-2902C, FC-2902D (220-240V gebied) vervaardigd door ZHEJIANG FOUNDER MOTOR CORPORATION LTD. (China) / 4C-316B (110-125V gebied) / 4C-316C (127V gebied) / 4C-326C (220V gebied) / 4C-326G (230V gebied) / 4C-336G (240V gebied) / 4C-336G (220-240V gebied) vervaardigd door Wakaho Electric Ind. Co., Ltd. (Vietnam)

ONDERHOUD VAN DUBBEL GEÏSOLEERDE PRODUCTEN
In een dubbel geïsoleerd product zijn twee isolatiesystemen aangebracht in plaats van aarding. Een dubbel geïsoleerd product is niet voorzien van aarding en er mag ook geen aarding aan het product worden toegevoegd. Het onderhoud van een dubbel geïsoleerd product vereist uiterste zorg en kennis van het systeem en mag alleen worden uitgevoerd door gekwalificeerd servicepersoneel. Vervangingsonderdelen voor een dubbel geïsoleerd product moeten identiek zijn aan de onderdelen in het product. Een dubbel geïsoleerd product is gemarkeerd met de woorden "DUBBELE ISOLATIE" of "DUBBEL GEÏSOLEERD".

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Handleiding Singer 8280

Beschikbare talen
