Singer M1500 / M1505 / M1600 / M1605 Handleiding

Basisprincipes van de machine

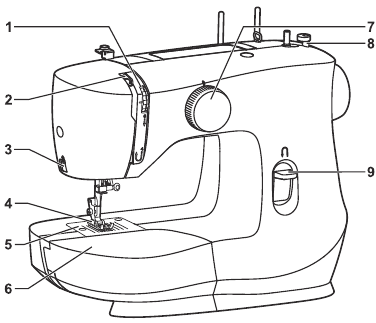

Belangrijkste onderdelen van de machine

1. Draadspanningsknop
2. Draadopnemer
3. Draadmes
4. Persvoet
5. Naaldplaat
6. Verwijderbare verlengtafel/opbergruimte voor accessoires
7. Knoppen voor patroonselectie
8. Spoelwindstop
9. Hendel voor achteruit naaien

Uitpakken

• Plaats de doos op een stevige, vlakke ondergrond. Til uw machine uit de doos en verwijder de buitenverpakking.
• Verwijder al het andere verpakkingsmateriaal en de plastic zak.

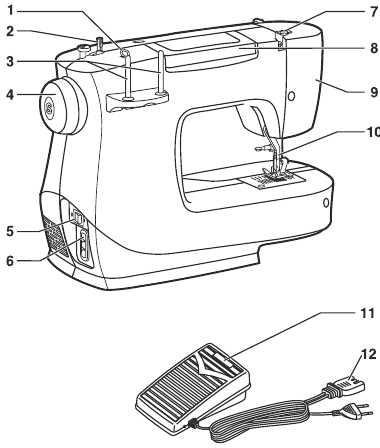

1. Draadgeleider
2. Spoelwinder
3. Spoelpen
4. Handwiel
5. Aan/uit-schakelaar en lamp
6. Stopcontact
7. Draadgeleider voor spoel
8. Handgreep
9. Voorplaat
10. Persvoetlichter
11. Voetpedaal voor snelheid
12. Stroomkabel

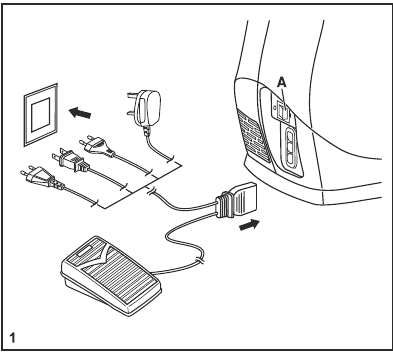

Machine aansluiten op een stroombron

Sluit de machine aan op een stroombron zoals afgebeeld. (1)

Dit apparaat is uitgerust met een gepolariseerde stekker die moet worden gebruikt met het juiste gepolariseerde stopcontact. (2)

1. Gepolariseerde stekker
2. Geleider die bedoeld is om te worden geaard

Let op:
Haal de stekker uit het stopcontact wanneer de machine niet in gebruik is.

Voetpedaal

Het voetpedaal regelt de naaisnelheid. (3)

Let op:
Raadpleeg een gekwalificeerde elektricien als u twijfelt over het aansluiten van de machine op een stroombron.

Naailicht

Druk de hoofdschakelaar (A) op "l" voor stroom en licht.

Voor apparaten met een gepolariseerde stekker (het ene blad is breder dan het andere). Om het risico op elektrische schokken te verminderen, is deze stekker bedoeld om slechts op één manier in een gepolariseerd stopcontact te passen. Als hij niet volledig in het stopcontact past, draai de stekker dan om. Als hij nog steeds niet past, neem dan contact op met een gekwalificeerde elektricien om het juiste stopcontact te installeren. Wijzig de stekker op geen enkele manier.

Twee-staps persvoetlichter

Bij het naaien van meerdere lagen of dikke stoffen kan de persvoet in een hogere stand worden gebracht om het werkstuk gemakkelijk te positioneren. (A)

Let op:
Uw SINGER^® machine is afgesteld om het beste stikresultaat te leveren bij normale kamertemperatuur. Extreme warme en koude temperaturen kunnen het naairesultaat beïnvloeden.

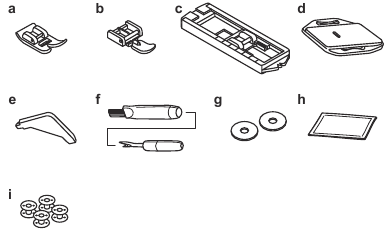

Accessoires

Standaard accessoires

1. Allround voet
2. Ritsvoet
3. Knoopsgatvoet
4. Stop plaat
5. L-schroevendraaier
6. tornmesje/borstel
7. Spoelpenvilt (2x)
8. Pak naalden (3x)
9. SINGER ® Klasse 15 spoelen (4x)

Optionele accessoires:
Ga voor informatie over extra naaivoeten, hulpstukken en accessoires die mogelijk beschikbaar zijn voor uw machine naar www.singer.com.

De machine inrijgen

De spoel opwinden

• Plaats de draad en de spoelpenvilt (a) op de spoelpen. (1)

• Trek de draad van de spoel door de bovenste draadgeleider. (2)

• Wikkel de draad met de klok mee rond de spanningsschijven van de spoelwinder. (3)

• Rijg de spoel in zoals afgebeeld en plaats deze op de spoel. (4)

• Duw de spoelpen naar rechts. (5)

• Houd het draadeinde vast. (6)

• Stap op het voetpedaal. (7)

• Laat het pedaal los na een paar slagen. Laat de draad los en knip deze zo dicht mogelijk bij de spoel af. Druk nogmaals op het pedaal. Zodra de spoel vol is, draait deze langzaam. Laat het pedaal los en knip de draad af. (8)

• Duw de spoelpen naar links (9) en verwijder deze.


Let op:
Wanneer de spoelwinderas zich in de "spoelwind"-positie bevindt, naait de machine niet en draait het handwiel niet. Om te beginnen met naaien, duwt u de spoelwinderas naar links (naaipositie).

De spoel plaatsen

Bij het plaatsen of verwijderen van de spoel moet de naald volledig omhoog staan.

• Open het scharnierende deksel. (1)

• Trek aan het lipje (a) van de spoelhouder en verwijder de spoelhouder. (2)

• Houd de spoelhouder met één hand vast. Plaats de spoel zo dat de draad met de klok mee loopt (pijl). (3)

• Trek de draad door de spleet en onder de vinger. Laat een draadeinde van 15 cm over. (4)

• Houd de spoelhouder vast aan de scharnierende grendel. (5)

• Plaats hem in het schietspoelhuis. (6)

  6

Let op:
Zet de aan/uit-schakelaar op uit ("O") voordat u de spoel plaatst of verwijdert.

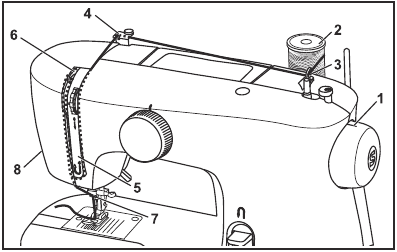

De bovendraad inrijgen

Dit is een eenvoudige handeling, maar het is belangrijk om deze correct uit te voeren, omdat het niet correct uitvoeren ervan verschillende naaiproblemen kan veroorzaken.

• Zet de naald in de hoogste stand door het handwiel naar u toe te draaien (tegen de klok in), zodat het merkteken op het handwiel recht omhoog wijst. Til de naaivoet op om de spanningsschijven los te maken. (1)

• Plaats de draad en de spoelpenvilt (a) op de spoelpen. (2)

  Opmerking: Voor de veiligheid wordt ten zeerste aangeraden om de stroom uit te schakelen voordat u gaat inrijgen.
• Trek de draad van de spoel door de bovenste draadgeleider. (3)

• Leid de draad rond de draadgeleider zoals afgebeeld. (4)

• Rijg de draadspanningsmodule in door de draad naar beneden te leiden via het rechterkanaal en omhoog via het linkerkanaal. (5) Tijdens dit proces is het handig om de draad tussen de spoel en de draadgeleider vast te houden.

• Haal bovenaan deze beweging de draad van rechts naar links door het oog met gleuf van de draadopnemer en vervolgens weer naar beneden. (6)

• Haal de draad nu achter de dunne draadgeleider van de naaldklem (7) door en vervolgens naar beneden naar de naald, die van voren naar achteren moet worden ingeregen.

• Trek ongeveer 15-20 cm draad naar achteren voorbij het oog van de naald. Knip de draad op lengte met de ingebouwde draadknipmes. (8)

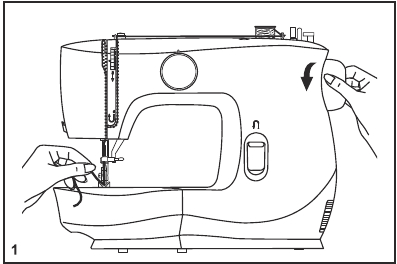

De spoeldraad omhoog halen

Houd de bovendraad met de linkerhand vast. (1)

Draai het handwiel naar u toe (tegen de klok in) en laat de naald zakken, en breng hem vervolgens weer omhoog.

Opmerking:
Als het moeilijk is om de spoeldraad omhoog te halen, controleer dan of de draad niet vastzit in het scharnierende deksel of de verwijderbare verlengtafel.

Trek voorzichtig aan de bovendraad om de spoeldraad door het gat in de naaldplaat omhoog te halen. (2)

Leg beide draden naar achteren onder de naaivoet. (3)

Draadspanning

Bovendraadspanning

Basisinstelling draadspanning: "4".
Om de spanning te verhogen, draait u de draaiknop naar het volgende hogere nummer.
Om de spanning te verlagen, draait u de draaiknop naar het volgende lagere nummer.

1. Normale draadspanning voor naaien met rechte steek.

2. Draadspanning te los voor naaien met rechte steek. Draai de draaiknop naar een hoger nummer.

3. Draadspanning te strak voor naaien met rechte steek. Draai de draaiknop naar een lager nummer.

4. Normale draadspanning voor zigzag en decoratief naaien. De juiste draadspanning is wanneer een kleine hoeveelheid van de bovendraad aan de onderkant van de stof verschijnt.


Onderdraadspanning

De spoelspanning is in de fabriek correct ingesteld, dus u hoeft deze niet aan te passen.

Let op:

• Een juiste instelling van de spanning is belangrijk voor goed naaien.
• Er is geen enkele spanningsinstelling die geschikt is voor alle steekfuncties, draad of stof.
• Een evenwichtige spanning (identieke steken zowel boven als onder) is meestal alleen wenselijk voor constructie naaien met rechte steken.
• 90% van alle naaiwerkzaamheden zal tussen "3" en "5" liggen.
• Voor zigzag- en decoratieve naai steekfuncties moet de draadspanning over het algemeen lager zijn dan voor naaien met rechte steken.
• Voor alle decoratieve naaiwerkzaamheden verkrijgt u altijd een mooiere steek en minder stofplooien wanneer de bovendraad aan de onderkant van uw stof verschijnt.

Naaien

Uw patroon kiezen

Om een steek te selecteren, draait u gewoon aan de patroonkeuzeknop. De patroonkeuzeknop kan in beide richtingen worden gedraaid.

Selecteer patroon "" met de patroonkeuzeknop voor een rechte steek. Selecteer patroon "" met de patroonkeuzeknop voor een zigzagsteek.

1. Patroonkeuzeknop
2. Hendel voor achteruit naaien

Rechte steek naaien

Om te beginnen met naaien, stelt u de machine in op een rechte steek. (1)

1

Plaats de stof onder de naaivoet, met de rand van de stof gelijk met de gewenste naadgeleidingslijn op de naaldplaat. (2)

Laat de naaivoethendel zakken en trap vervolgens op de voetbediening om te beginnen met naaien. (3)

Achteruit naaien

Om het begin en het einde van een naad vast te zetten, drukt u de hendel voor achteruit naaien (A) omlaag. Naai een paar steken achteruit. Laat de hendel los en de machine naait weer vooruit. (1)

Het werk verwijderen

Draai het handwiel naar u toe (tegen de klok in) om de draadopnemer in de hoogste stand te brengen en de naald naar beneden te laten zakken, til de naaivoet op en verwijder het werk achter de naald en naaivoet. (2)

De draad afsnijden

Trek de draden onder en achter de naaivoet. Leid de draden naar de zijkant van de voorplaat en in de draadmes (B). Trek de draden naar beneden om ze af te snijden. (3)

Blinde zoom

Voor zomen op gordijnen, broeken, rokken, enz.

Blinde zoom voor rekbare stoffen.

Let op:
Het vergt oefening om blinde zomen te naaien. Maak altijd eerst een naaiproef.

Blinde zoom:
Sla de zoom om tot de gewenste breedte en pers. Vouw terug (zoals weergegeven in Afb. 1) tegen de goede kant van de stof, waarbij de bovenrand van de zoom ongeveer 7 mm uitsteekt. (1/4") aan de rechterkant van de gevouwen stof.

Begin langzaam op de vouw te naaien en zorg ervoor dat de naald de gevouwen bovenkant licht raakt om een of twee draden van de stof op te vangen. (2)

Vouw de stof open wanneer het zomen is voltooid en pers.

Let op:
Om het naaien van blinde zomen nog gemakkelijker te maken, gebruikt u een blindzoomvoet, verkrijgbaar bij uw SINGER^®-dealer.

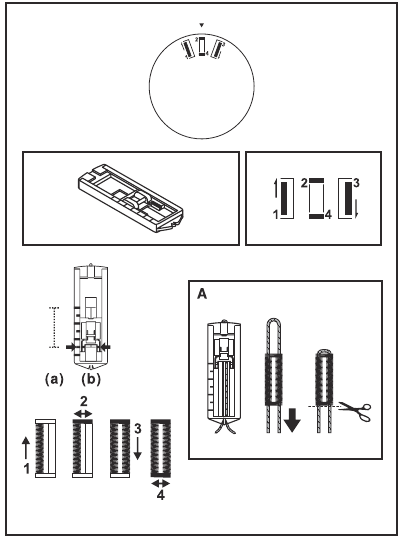

Knoopgaten

Voorbereiden

1. Verwijder de universele voet en bevestig de knoopsgatvoet.
2. Meet de diameter en dikte van de knoop en voeg 0,3 cm (1/8") toe voor de hechtsteken om de juiste knoopsgatlengte te krijgen; markeer de knoopsgatlengte op de stof (a).
3. Plaats de stof onder de voet, zodat de markering op de knoopsgatvoet overeenkomt met de startmarkering op de stof. Laat de voet zakken, zodat de knoopsgatcenterlijn die op de stof is gemarkeerd, overeenkomt met het midden van de knoopsgatvoet (b).

Let op:
De dichtheid varieert afhankelijk van de stof.
Naai altijd een proefknoopsgat op de stof die u gebruikt om het knoopsgat te naaien.

Volg de 4-stapsvolgorde en schakel van de ene stap naar de andere met de patroonkeuzeknop. Wanneer u van stap naar stap door het knoopsgatproces gaat, moet u ervoor zorgen dat de naald omhoog staat voordat u de patroonkeuzeknop naar de volgende stap draait. Zorg ervoor dat u niet te veel steken naait in stap 2 en 4. Gebruik een tornmesje en snijd het knoopsgat open van beide uiteinden naar het midden.

Tips:

• Een lichte vermindering van de bovendraadspanning zal betere resultaten opleveren.
• Gebruik een stabilisator voor fijne of rekbare stoffen.
• Het is raadzaam om zwaar garen of koord te gebruiken voor rekbare of gebreide stoffen. De zigzag moet over het zware garen of koord naaien. (A)

Knoppen aannaaien

Installeer de stopplaat. (1)

Plaats het werk onder de voet.
Plaats de knoop in de gewenste positie en laat de voet zakken.
Stel de patroonkeuzeknop in op het tweede zigzagpatroon (zoals weergegeven), dat overeen moet komen met de afstand tussen de twee gaten van de knoop. Draai het handwiel naar u toe om te controleren of de naald in het rechter- en linkergaatje van de knoop gaat zonder de knoop te raken. Naai de knoop langzaam vast met ongeveer 10 steken. (2)

Breng de draadeinden naar de achterkant van het werk en knoop ze handmatig af.

Als een schacht nodig is, plaatst u een stopnaald bovenop de knoop en naait u. (3)

Voor knopen met 4 gaten naait u eerst door de voorste twee gaten, duwt u het werk naar voren en naait u vervolgens door de achterste twee gaten.

Ritsen en biezen

Stel de machine in zoals afgebeeld.

Verander naar de ritsvoet.

De ritsvoet kan rechts of links worden bevestigd, afhankelijk van welke kant van de voet u gaat naaien. (1)

Om langs het ritslipje te naaien, laat u de naald in de stof zakken, tilt u de naaivoet op en duwt u het ritslipje achter de naaivoet. Laat de voet zakken en ga verder met naaien.

Het is ook mogelijk om een stuk koord in een biaisstrook te naaien om een "bies" of bies te vormen. (2)

Vrije bewegingsstopwerk, stippelen

* De stop-/borduurgarenvoet is een optioneel accessoire dat niet bij uw machine wordt geleverd.

Stoppen

Installeer de stopplaat. (1)

Verwijder de naaivoetschacht. (2)

Bevestig de stop-/borduurgarenvoet aan de naaivoetstang.
De hendel (a) moet zich achter de naaldklem schroef (b) bevinden. Druk de stop-/borduurgarenvoet stevig van achteren aan met uw wijsvinger en draai de schroef (c) vast. (3) Naai voor het stoppen eerst rond de rand van het gat (om de draden vast te zetten). (4)

Eerste rij: Werk altijd van links naar rechts. Draai het werk 90 graden en naai over de vorige steken. Een stopring wordt aanbevolen voor gemakkelijker naaien en betere resultaten.

Let op:
Vrije bewegingsstopwerk wordt uitgevoerd zonder het interne transportsysteem van de naaimachine. De beweging van de stof wordt bepaald door de bediener. Het is noodzakelijk om de naaisnelheid en de beweging van de stof te coördineren.

Stippelen

Stel de machine in op een rechte steek. Het gebruik van de optionele stop-/borduurgarenvoet helpt u bij het naaien, op een kronkelende manier om kleine gebogen lijnen te maken om lagen stof en vulling bij elkaar te houden.

Algemene informatie

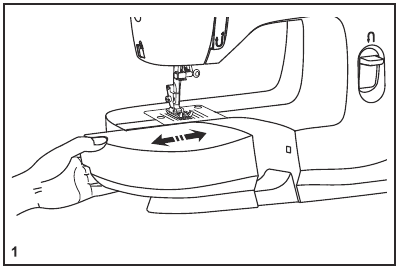

De verwijderbare verlengtafel installeren

Houd de verwijderbare verlengtafel horizontaal en duw deze in de richting van de pijl. (1)

Om de verlengtafel te verwijderen, trekt u deze naar links.

De binnenkant van de verwijderbare verlengtafel kan worden gebruikt als een accessoiredoos.

Om te openen, klapt u de klep naar beneden zoals weergegeven. (2)

2

De naaivoet verwisselen

De naaivoet verwijderen

Duw de naaivoet (e) om deze los te koppelen van de uitsparing (c). (1)

De naaivoet bevestigen

Installeer de pin (d) van de naaivoet (e) in de uitsparing (c) van de naaivoet houder. (2)

De naaivoetschacht verwijderen en bevestigen

Til de naaivoetstang (a) op met de naaivoetlift.
Verwijder en bevestig de naaivoetschacht (b) zoals afgebeeld. (3)

3

Let op:
Zet de aan/uit-schakelaar op uit ("O") bij het uitvoeren van een van de bovenstaande handelingen!

Naald-/stof-/draadkaart

GIDS VOOR NAALD-, STOF- EN DRAADSELECTIE

Stem de naaldmaat af op de draadmaat en het gewicht van de stof.

NAALD-, STOFSELECTIE

Let op:

1. Voor de beste naairesultaten gebruikt u altijd originele SINGER^®-naalden.
2. Vervang de naald vaak (ongeveer om de andere kledingstuk) en/of bij de eerste draadbreuk of overgeslagen steken.

Stopplaat

Voor bepaalde soorten werk (bijv. stoppen of borduren uit de vrije hand) moet de stopplaat worden gebruikt.

Installeer de stopplaat zoals afgebeeld.

Verwijder de stopplaat voor normaal naaien.

Voor naaien uit de vrije hand wordt aanbevolen om een stop-/borduurgarenvoet te gebruiken, verkrijgbaar als optioneel accessoire bij geautoriseerde SINGER^®-dealers.

Onderhoud en probleemoplossing

De naald inbrengen

Vervang de naald regelmatig, vooral als deze tekenen van slijtage vertoont en problemen veroorzaakt. Gebruik voor de beste naairesultaten altijd naalden van het merk SINGER^®.

Breng de naald als volgt in, zoals afgebeeld:

1. Draai de naaldklem schroef los en draai deze weer vast nadat u de nieuwe naald hebt ingebracht. (1)

2. De platte kant van de schacht moet naar achteren wijzen. C/D. Steek de naald zo ver mogelijk omhoog.

Let op:
Zet de aan/uit-schakelaar op uit ("O") voordat u de naald inbrengt of verwijdert.

Naalden moeten in perfecte staat zijn. (2)

Er kunnen problemen ontstaan met:

1. Gebogen naalden
2. Beschadigde punten
3. Stompe naalden

Onderhoud

Let op:
Koppel de machine los van de stroomtoevoer door de stekker uit het stopcontact te halen. Bij het reinigen van de machine moet deze altijd losgekoppeld zijn van de stroomtoevoer.

De naaldplaat verwijderen

Draai het handwiel totdat de naald volledig omhoog staat. Open de scharnierende voorklep en draai de schroeven van de naaldplaat los met de schroevendraaier. (1)

De transporteur reinigen

Gebruik het meegeleverde borsteltje om het hele gebied schoon te maken. (2)

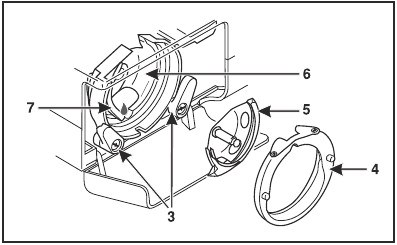

De grijper reinigen en smeren

Verwijder de spoelhouder. Klik de twee grijperborgarmen (3) naar buiten. Verwijder de grijperbaan afdekking (4) en de grijper (5) en maak schoon met een zachte doek. Smeer op het punt (6) (1-2 druppels) met naaimachineolie. Draai het handwiel totdat de grijperbaan (7) zich in de linkerpositie bevindt. Plaats de grijper (5) terug.

Plaats de grijperbaan afdekking terug en klik de twee grijperborgarmen terug. Plaats de spoelhouder en de spoel terug en plaats de naaldplaat terug.

Stof en draadjes van de stof moeten regelmatig worden verwijderd. Uw machine moet regelmatig worden onderhouden in een van onze servicecentra.

Gids voor probleemoplossing

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Bij het gebruik van een elektrisch apparaat moeten altijd elementaire veiligheidsmaatregelen worden gevolgd, waaronder de volgende:

Lees alle instructies voordat u deze huishoudnaaimachine gebruikt. Bewaar de instructies op een geschikte plaats in de buurt van de machine. Zorg ervoor dat u ze overhandigt als de machine aan een derde partij wordt gegeven.

Om het risico op elektrische schokken te verminderen:

• Een naaimachine mag nooit onbeheerd achtergelaten worden wanneer deze is aangesloten. Het stopcontact waarop de machine is aangesloten, moet gemakkelijk toegankelijk zijn. Haal deze naaimachine altijd direct na gebruik en voor het reinigen, verwijderen van afdekkingen, smeren of het uitvoeren van andere onderhoudswerkzaamheden die in de gebruiksaanwijzing worden genoemd, uit het stopcontact.

Om het risico op brandwonden, brand, elektrische schokken of letsel aan personen te verminderen:

• Niet als speelgoed laten gebruiken. Nauwlettend toezicht is noodzakelijk wanneer deze naaimachine wordt gebruikt door of in de buurt van kinderen.
• Gebruik deze naaimachine alleen voor het beoogde gebruik zoals beschreven in deze handleiding. Gebruik alleen accessoires die door de fabrikant worden aanbevolen en die in deze handleiding staan.
• Gebruik deze naaimachine nooit als het snoer of de stekker beschadigd is, als hij niet goed werkt, als hij is gevallen of beschadigd, of in het water is gevallen. Breng de naaimachine terug naar de dichtstbijzijnde erkende dealer of servicecentrum voor onderzoek, reparatie, elektrische of mechanische afstelling.
• Gebruik de naaimachine nooit met geblokkeerde luchtopeningen. Houd de ventilatieopeningen van de naaimachine en de voetbediening vrij van de ophoping van pluizen, stof en losse doeken.
• Houd uw vingers uit de buurt van alle bewegende delen. Speciale zorg is vereist rond de naald van de naaimachine.
• Gebruik altijd de juiste naaldplaat. De verkeerde plaat kan ervoor zorgen dat de naald breekt.
• Gebruik geen gebogen naalden.
• Trek of duw niet aan de stof tijdens het stikken. Het kan de naald afbuigen waardoor deze breekt.
• Draag een veiligheidsbril.
• Schakel de naaimachine uit ("0") wanneer u een aanpassing maakt in het naaldgebied, zoals het inrijgen van de naald, het vervangen van de naald, het inrijgen van de spoel of het vervangen van de naaivoet, enz.
• Laat nooit voorwerpen vallen of steek ze in een opening.
• Niet buitenshuis gebruiken.
• Niet gebruiken op plaatsen waar spuitbussen (spray) worden gebruikt of waar zuurstof wordt toegediend.
• Om de verbinding te verbreken, zet u alle bedieningselementen in de uit ("0") stand en haalt u de stekker uit het stopcontact.
• Trek niet aan het snoer om de stekker uit het stopcontact te halen. Pak de stekker vast, niet het snoer, om de stekker uit het stopcontact te halen.
• De voetbediening wordt gebruikt om de machine te bedienen. Plaats nooit andere voorwerpen op de voetbediening.
• Gebruik de machine niet als deze nat is.
• Als de LED-lamp beschadigd of gebroken is, moet deze worden vervangen door de fabrikant of zijn servicevertegenwoordiger of een vergelijkbaar gekwalificeerd persoon, om gevaar te voorkomen.
• Als het snoer dat is aangesloten op de voetbediening is beschadigd, moet het worden vervangen door de fabrikant of zijn servicevertegenwoordiger of een vergelijkbaar gekwalificeerd persoon, om gevaar te voorkomen.
• Deze naaimachine is voorzien van dubbele isolatie. Gebruik alleen identieke vervangingsonderdelen.
  Zie de instructies voor het onderhoud van dubbel geïsoleerde apparaten.

BEWAAR DEZE INSTRUCTIES

ALLEEN VOOR CENELEC-LANDEN:
Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en ouder en personen met verminderde fysieke, zintuiglijke of mentale vermogens of gebrek aan ervaring en kennis, mits ze onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het apparaat en de gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.
Het geluidsniveau onder normale bedrijfsomstandigheden is minder dan 75dB(A).
De machine mag alleen worden gebruikt met een voetbediening van het type FC-2902D, (220-240V) vervaardigd door Zhejiang Founder Motor Corporation, LTD. (Vietnam) / 4C-326G (230V) / 4C-336G (240V) vervaardigd door Wakaho Electric Ind. Co., Ltd. (Vietnam).

VOOR NIET-CENELEC-LANDEN:
Deze naaimachine is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale vermogens, of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen over het gebruik van de naaimachine door een persoon die verantwoordelijk is voor hun veiligheid. Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met de naaimachine spelen.
Het geluidsniveau onder normale bedrijfsomstandigheden is minder dan 75dB(A).
De machine mag alleen worden gebruikt met een voetbediening van het type KD-1902, FC-1902 (110-120V) / KD2902, FC-2902A, FC-2902C, FC-2902D, (220-240V) vervaardigd door Zhejiang Founder Motor Corporation, LTD. (Vietnam) / 4C-316B (110-125V) / 4C-316C (127V) /4C-326C (220V) / 4C-326G (230V) / 4C-336G (240V) vervaardigd door Wakaho Electric Ind. Co., Ltd. (Vietnam).

ONDERHOUD VAN DUBBEL GEÏSOLEERDE PRODUCTEN

In een dubbel geïsoleerd product zijn twee isolatiesystemen aangebracht in plaats van aarding. Een dubbel geïsoleerd product is niet voorzien van een aardingsmiddel, noch mag er een middel voor aarding aan het product worden toegevoegd. Onderhoud aan een dubbel geïsoleerd product vereist uiterste zorg en kennis van het systeem en mag alleen worden uitgevoerd door gekwalificeerd servicepersoneel. Vervangingsonderdelen voor een dubbel geïsoleerd product moeten identiek zijn aan de onderdelen in het product. Een dubbel geïsoleerd product is gemarkeerd met de woorden 'DUBBELE ISOLATIE' of 'DUBBEL GEÏSOLEERD'.

Referenties

• SINGER Sewing & Embroidery Machines | SINGER®

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

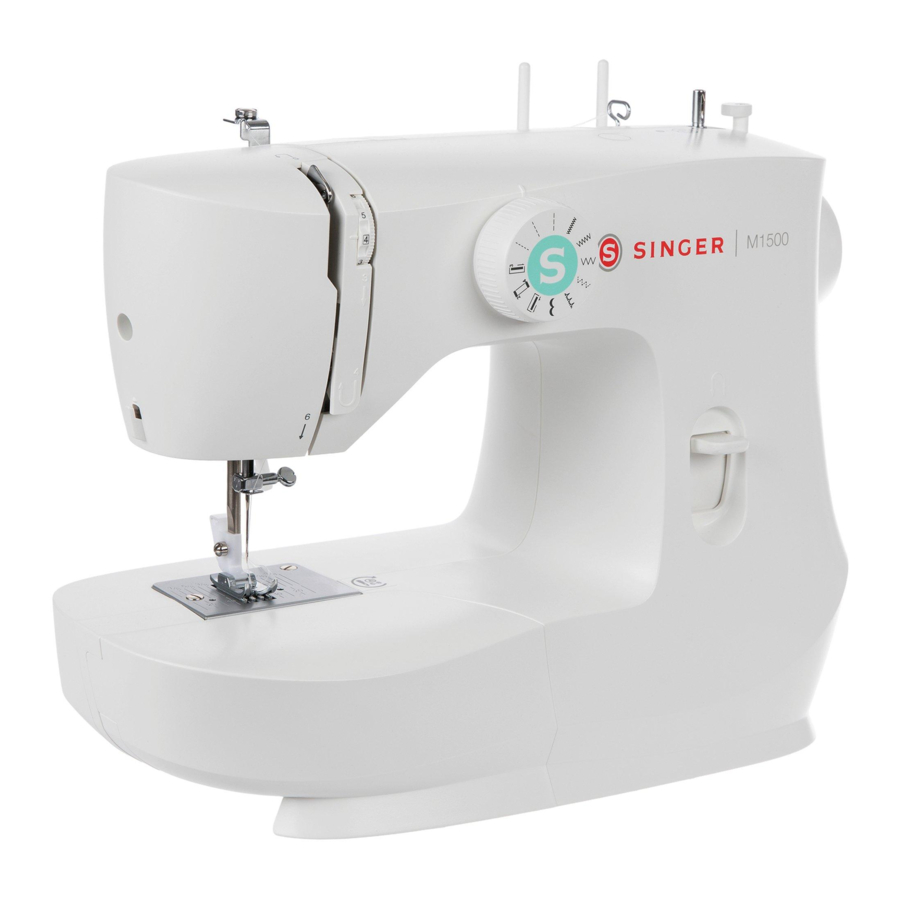

Download Singer M1500 / M1505 / M1600 / M1605 Handleiding

Beschikbare talen
