Singer HD6380M Handleiding

Basisprincipes van de machine

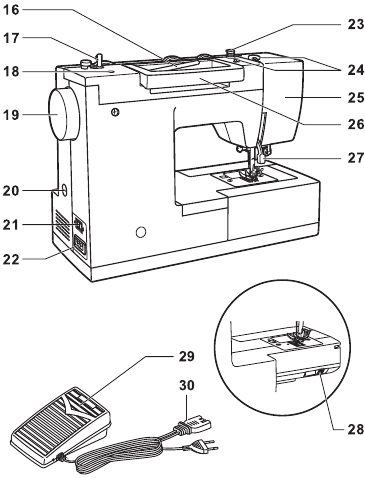

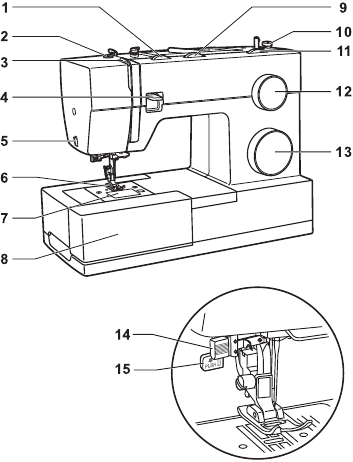

Belangrijkste onderdelen van de machine

1. Draadspanningsknop
2. Instelling naaivoetdruk
3. Draadopnemer
4. Hendel voor achteruit naaien
5. Draadmes
6. Naaivoet
7. Naaldplaatdeksel
8. Verwijderbare verlengtafel/accessoireopslag
9. Drie standen naaldpositieknop
10. Spoelstopper
11. Steekbreedteknop
12. Steeklengteknop
13. Steekkeuzeknop
14. Automatische draadinrijger
15. Eénstaps knoopsgathendel

16. Horizontale klospen
17. Spoelwindas
18. Gat voor tweede klospen
19. Handwiel
20. Instelsleuf knoopsgatsteekbalans
21. Aan/uit-schakelaar en lichtschakelaar
22. Hoofdstekkercontact
23. Spoeldraadgeleider
24. Bovendraadgeleider
25. Voorplaat
26. Handvat
27. Naaivoetlichter
28. Transporteurverzinker
29. Voetpedaal snelheidsregeling
30. Stroomkabel

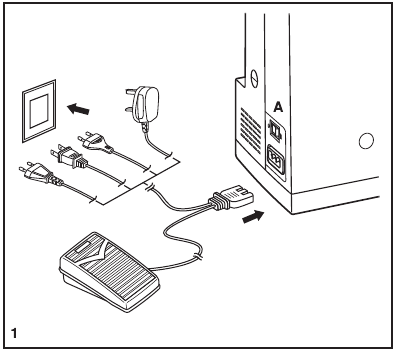

De machine aansluiten op de stroombron

Sluit de machine aan op een stroombron zoals afgebeeld. (1)

Let op: Trek de stekker uit het stopcontact als de machine niet in gebruik is.

Voetpedaal
Het voetpedaal regelt de naaisnelheid. (2)

Let op: Raadpleeg een gekwalificeerde elektricien als u twijfelt over het aansluiten van de machine op een stroombron. Trek de stekker uit het stopcontact als de machine niet in gebruik is.

Naailicht
Druk de hoofdschakelaar (A) op "I" voor stroom en licht.

Twee-staps naaivoetlichter

Bij het naaien van meerdere lagen of dikke stoffen kan de naaivoet in een hogere positie worden gebracht om het werk gemakkelijk te kunnen positioneren. (A)

De naaivoetdruk aanpassen

De naaivoetdruk van de machine is vooraf ingesteld en behoeft geen bijzondere aanpassing afhankelijk van het type stof (licht of zwaar gewicht).

Als u de naaivoetdruk echter moet aanpassen, draait u de stelschroef van de naaivoet met een munt.

Voor het naaien van zeer dunne stof, draait u de schroef tegen de klok in om de druk te verminderen, en voor zware stof draait u deze met de klok mee om de druk te verhogen.

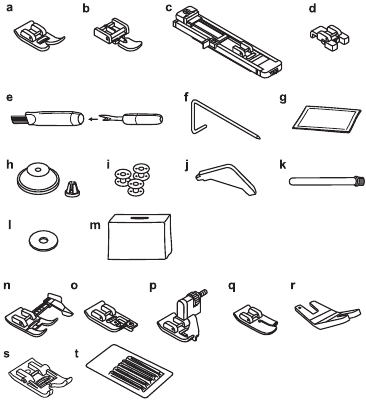

Accessoires

1. All-purpose voet
2. Ritsvoet
3. Knoopsgatvoet
4. Knoop aanzetvoet
5. Tornmesje/borstel
6. Rand-/quiltgeleider
7. Pak naalden
8. Kloshoedjes
9. Spoel (3x)
10. L-schroevendraaier
11. Extra klospen
12. Klospenvilt
13. Zachte hoes
14. Sew Easy-voet
15. Lockvoet
16. Blindzoomvoet
17. Rechtstikvoet
18. Afstandsplaat
19. Antikleefvoet
20. Naaldenzak

De machine inrijgen

De spoel opwinden

• Plaats de draad en de bijbehorende spoelhouder op de spoelpen. (1/2)

• Klik de draad in de draadgeleider. (3)

• Wind de draad met de klok mee rond de spanningsschijven van de spoelopwinder. (4)

• Rijg de spoel in zoals afgebeeld en plaats deze op de as. (5)

• Duw de spoelspil naar rechts. (6)

• Houd het uiteinde van de draad vast. (7)

• Stap op het voetpedaal. (8)

• Knip de draad af. (9)

• Duw de spoelspil naar links (10) en verwijder de spoel.


Let op: Wanneer de spoelopwinderspil in de "bobbin winding" (spoelopwind) positie staat, zal de machine niet naaien en zal het handwiel draaien. Om te beginnen met naaien, duwt u de spoelopwinderspil naar links (naaipositie).

De spoel plaatsen

Bij het plaatsen of verwijderen van de spoel moet de naald volledig omhoog staan.

1. Plaats de spoel in de spoelhouder met de draad in de richting tegen de klok in (pijl).

2. Trek de draad door de gleuf (A).

3. Trek de draad met de klok mee totdat deze in de inkeping (B) glijdt.

4. Trek ongeveer 15 cm draad uit en bevestig de spoelafdekplaat. (C)


Let op: Zet de aan/uit-schakelaar op uit ("O") voordat u de spoel plaatst of verwijdert.

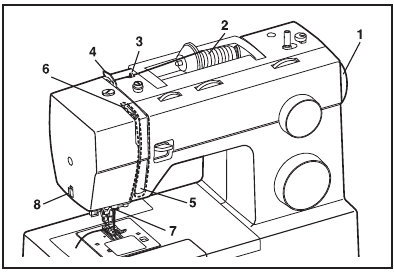

De bovendraad inrijgen

Dit is een eenvoudige handeling, maar het is belangrijk om deze correct uit te voeren, omdat anders verschillende naaiproblemen kunnen ontstaan.

• Begin met het optillen van de naald tot het hoogste punt (1) en draai het handwiel tegen de klok in totdat de naald iets begint te zakken. Til de naaivoet omhoog om de spanningsschijven los te maken.

  Opmerking: Voor de veiligheid wordt het ten zeerste aangeraden om de stroom uit te schakelen voordat u de draad inrijgt.
• Til de spoelpen op. Plaats de spoel draad op de houder met de draad van de spoel af zoals afgebeeld. Plaats voor kleine draadspoelen de kleine kant van de spoelhouder naast de spoel. (2)

• Trek de draad van de spoel door de bovenste draadgeleider (3)

  en trek de draad door de voorspanningsveer zoals afgebeeld. (4)

• Rijg de spanningsmodule in door de draad omlaag te leiden door het rechterkanaal en omhoog door het linkerkanaal. (5) Tijdens dit proces is het handig om de draad tussen de spoel en de draadgeleider vast te houden.

• Aan de bovenkant van deze beweging voert u de draad van rechts naar links door het oog met sleuf van de draadopnemer en vervolgens weer omlaag. (6)

• Haal de draad nu achter de horizontale draadgeleider en vervolgens achter de dunne draadnaaldklemgeleider (7) en vervolgens naar beneden naar de naald, die van voor naar achter moet worden ingeregen.

• Trek ongeveer 15-20 cm draad naar achteren voorbij het oog van de naald. Knip de draad op lengte af met de ingebouwde draadafsnijder. (8)

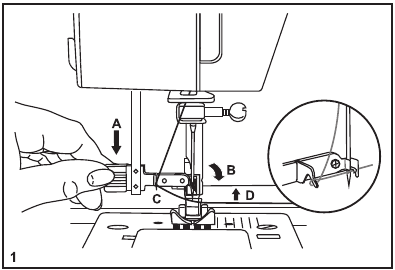

Automatische naaldinrijger

• Zet de naald in de hoogste stand.
• Duw de hendel (A) zo ver mogelijk omlaag.
• De inrijger zwenkt automatisch naar de inrijgpositie (B).
• Haal de draad rond de draadgeleider (C).
• Haal de draad voor de naald langs om de haak (D) van onder naar boven.
• Laat de hendel (A) los.
• Trek de draad door het oog van de naald.


Let op: Zet de aan/uit-schakelaar op uit ("O")!

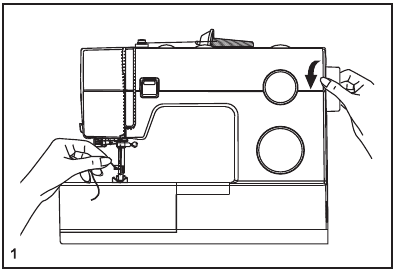

De spoeldraad omhoog halen

Houd de bovendraad met de linkerhand vast. Draai het handwiel (1) naar u toe (tegen de klok in) om de naald te laten zakken en vervolgens weer omhoog te brengen.

Opmerking: Als het moeilijk is om de spoeldraad omhoog te halen, controleer dan of de draad niet bekneld zit tussen de scharnierende afdekking of de verwijderbare verlengtafel.

Trek voorzichtig aan de bovendraad om de spoeldraad door het naaldplaatgat omhoog te halen. (2)

Leg beide draden naar achteren onder de naaivoet. (3)

Draadspanning

Bovendraadspanning
Basisinstelling van de draadspanning: "4". (1)

Om de spanning te verhogen, draait u de knop naar het volgende hogere nummer.
Om de spanning te verlagen, draait u de knop naar het volgende lagere nummer.

1. Normale draadspanning voor het naaien van rechte steken.

2. Draadspanning te los voor het naaien van rechte steken. Draai de knop naar een hoger nummer.

3. Draadspanning te strak voor het naaien van rechte steken. Draai de knop naar een lager nummer.

4. Normale draadspanning voor zigzag- en decoratieve steken.

   De juiste draadspanning is wanneer een kleine hoeveelheid van de bovendraad aan de onderkant van de stof verschijnt.

Onderdraadspanning
De spoelspanning is in de fabriek correct ingesteld, dus u hoeft deze niet aan te passen.

Let op:

• De juiste spanningsinstelling is belangrijk voor sterke naden.
• Er is geen enkele spanningsinstelling die geschikt is voor alle steekfuncties, draad of stof.
• Een evenwichtige spanning (identieke steken aan zowel de boven- als onderkant) is meestal alleen wenselijk voor het naaien van rechte steken.
• 90% van al het naaien zal tussen "3" en "5" liggen.
• Voor zigzag- en decoratieve steken moet de draadspanning over het algemeen lager zijn dan voor het naaien van rechte steken.
• Voor alle decoratieve steken krijgt u altijd een mooiere steek en minder stofophoping wanneer de bovendraad aan de onderkant van uw stof verschijnt.

Naaien

Hoe je je patroon kiest

1. Achteruitnaaihendel
2. Drienaaldpositiekiezer
3. Steekbreedteknop
4. Steeklengteknop
5. Patroonselectieknop

Het diagram op deze pagina toont de steekpatronen die beschikbaar zijn op de machine. Steken bovenaan het diagram worden op de patroonselectieknop in grijs aangegeven. Om de patronen te selecteren die met de grijze kleur zijn aangegeven, draait u aan de patroonselectieknop. (e) Gebruik de steeklengteknop (d) om de steeklengte naar wens aan te passen voor het project. Gebruik de steekbreedteknop (c) om de breedte van de steek naar wens aan te passen.

Om de andere patronen te verkrijgen, draait u de steeklengteknop naar "S1" of "S2", selecteert u het gewenste patroon met de patroonselectieknop en past u de steekbreedte aan met de steekbreedteknop.

De patroonselectieknop kan in beide richtingen worden gedraaid.

Drienaaldpositiekiezer

De naaldpositie kan worden gewijzigd met de "Three needle position dial" (Drienaaldpositiekiezer). Voor normaal werk is de naaldpositie midden. Voor randstiksel of het naaien van parallelle lijnen topstiksel, selecteert u de naaldpositie links of rechts. Voor tweelingnaaldstiksel is de naaldpositie midden.

1. Recht
2. Zigzag

12. Linkernaaldpositie
13. Middennaaldpositie

18. Rechter naaldpositie

Steekbreedteknop en steeklengteknop

Functie van de steekbreedteknop
De maximale zigzagsteekbreedte voor zigzagstiksel is 6 mm; de breedte kan echter op elk patroon worden verkleind.
De breedte neemt toe naarmate u de zigzagknop verplaatst van "0" - "6". (1)

1

Functie van de steeklengteknop tijdens zigzagstiksel
Zet de patroonselectieknop op zigzag.
De dichtheid van zigzagsteken neemt toe naarmate de instelling van de steeklengteknop "0" nadert.
Standaard zigzagsteken worden meestal bereikt bij "3" of lager. (2)
Dichte zigzagsteken worden satijnsteken genoemd. (2)

2

Functie van de steeklengteknop bij rechtstiksel
Voor rechtstiksel zet u de patroonselectieknop op de rechtstikselinstelling. Draai aan de steeklengteknop en de lengte van de afzonderlijke steken wordt kleiner naarmate de knop "O" nadert. De lengte van de afzonderlijke steken neemt toe naarmate de knop "4" nadert. Over het algemeen gebruikt u een langere steeklengte bij het naaien van zwaardere stoffen of bij het gebruik van een dikkere naald of draad. Gebruik een kortere steeklengte bij het naaien van lichtere stoffen of bij het gebruik van een fijnere naald of draad.

Rechtstiksel naaien

Om te beginnen met naaien, stelt u de machine in voor rechtstiksel. (1)

1

Plaats de stof onder de naaivoet met de rand van de stof in lijn met de gewenste zoomgeleidingslijn op de steekplaat. (2)

2

Laat de naaivoethendel zakken en trap vervolgens op de voetpedaal om te beginnen met naaien. (3)

3

Achteruit naaien

Om het begin en het einde van een naad vast te zetten, drukt u de achteruitnaaihendel (A) omlaag. Naai een paar achteruitsteken. Laat de hendel los en de machine naait weer vooruit. (1)

Het werk verwijderen

Draai het handwiel naar u toe (tegen de klok in) om de draadafneemhendel in de hoogste stand te brengen, til de naaivoet op en verwijder het werk achter de naald en naaivoet. (2)

De draad afsnijden

Trek de draden onder en achter de naaivoet. Leid de draden naar de zijkant van de voorplaat en in de draadafsnijder (B). Trek de draden omlaag om af te snijden. (3)

Stretchsteekpatronen kiezen

De stretchsteekpatronen worden aangegeven met blauwe en rode kleuren op de patroonselectieknop. Om deze steken te selecteren, draait u de patroonselectieknop naar het gewenste patroon. Draai vervolgens de steeklengteknop naar de indicator gemarkeerd met "S1" of "S2". Hoewel er verschillende stretchpatronen zijn, zijn hier twee voorbeelden:

Rechte stretchsteek (1)

Zet de patroonselectieknop op "".
Zet de steekbreedteknop op "1".
Wordt gebruikt om drievoudige versteviging toe te voegen aan stretch- en slijtvaste naden.
De machine naait twee steken vooruit en één steek achteruit.

Ric Rac (2)

Zet de patroonselectieknop op "".
Zet de steeklengteknop op "S1" of "S2".
Pas de steekbreedteknop aan tussen "3" en "6".
Ric-racsteek is geschikt voor stevige stoffen zoals denim, corduroy, poplin, duck, enz.

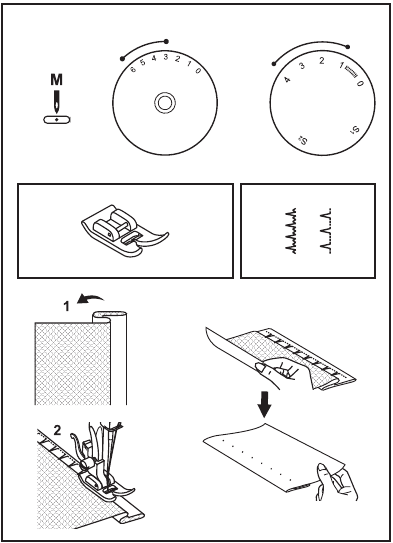

Blinde zoom

Voor zomen op gordijnen, broeken, rokken, enz.

Blinde zoom voor stretchstoffen.

Blinde zoom voor stevige stoffen.

Zet de steeklengteknop in het bereik dat in het diagram aan de rechterkant wordt weergegeven. Blinde zomen worden echter normaal gesproken genaaid met een langere steeklengte-instelling. Stel de steekbreedteknop in op een instelling die geschikt is voor het gewicht/type stof dat wordt genaaid, binnen het bereik dat wordt weergegeven in het diagram aan de rechterkant van de pagina. Over het algemeen wordt een smallere steek gebruikt voor lichtere stoffen en een bredere steek voor zwaardere stoffen. Naai eerst een test om er zeker van te zijn dat de machine-instellingen geschikt zijn voor de stof.

Blinde zoom:
Vouw de zoom om tot de gewenste breedte en pers. Vouw terug (zoals weergegeven in Afb. 1) tegen de goede kant van de stof met de bovenrand van de zoom die ongeveer 7 mm (1/4") uitsteekt naar de goede kant van de gevouwen stof.

Begin langzaam te naaien op de vouw, zorg ervoor dat de naald de gevouwen bovenkant licht raakt om een of twee draden van de stof te pakken. (2) Vouw de stof uit wanneer het zomen is voltooid en pers.

Opmerking: Om het naaien van blinde zomen nog gemakkelijker te maken, gebruikt u een blinde zoomvoet, verkrijgbaar bij uw SINGER®-dealer. (Zie "Accessoires" voor het onderdeelnummer)

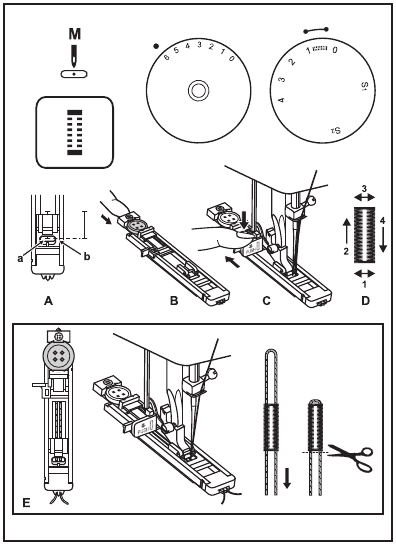

Naai knoopsgaten in 1 stap

Het naaien van knoopsgaten is een eenvoudig proces dat betrouwbare resultaten oplevert. Het wordt echter sterk aangeraden om altijd een oefenknoopsgat te maken op een monster van uw stof en stabilisator.

Een knoopsgat maken

1. Markeer met kleermakerskrijt de positie van het knoopsgat op de stof.
2. Bevestig de knoopsgatvoet en zet de patroonselectieknop op "".
   Zet de steeklengteknop op "". Zet de steekbreedte op "6". De breedte moet echter mogelijk worden aangepast aan het project. Naai eerst een test om dit te bepalen.
3. Laat de naaivoet zakken en lijn de markeringen op de voet uit met de markeringen op de stof (A). (De voorste trens wordt eerst genaaid.) (Lijn de markering op de stof (a) uit met de markering op de voet (b).)
4. Open de knoopplaat en plaats de knoop (B).
5. Laat de knoopsgathendel zakken en duw deze voorzichtig terug (C).
6. Terwijl u de bovendraad licht vasthoudt, start u de machine.
7. Het naaien van het knoopsgat gebeurt in de volgorde (D).
8. Stop de machine wanneer de knoopsgatcyclus is voltooid.

Een knoopsgat maken op stretchstoffen (E)
Wanneer u knoopsgaten op stretchstof naait, haakt u zware draad of koord onder de knoopsgatvoet. Wanneer het knoopsgat is genaaid, zullen de poten het koord overtrekken.

1. Markeer de positie van het knoopsgat op de stof met het kleermakerskrijt, bevestig de knoopsgatvoet en zet de patroonselectieknop op "". Zet de steeklengteknop op "".
2. Haak de zware draad aan de achterkant van de knoopsgatvoet en breng de twee uiteinden van de zware draad naar de voorkant van de voet, steek ze in de groeven en knoop ze daar tijdelijk vast.
3. Laat de naaivoet zakken en begin met naaien.
   *Stel de steekbreedte in op de diameter van de garenkoord.
4. Zodra het naaien is voltooid, trekt u voorzichtig aan de zware draad om eventuele speling te verwijderen en knipt u het overtollige af.

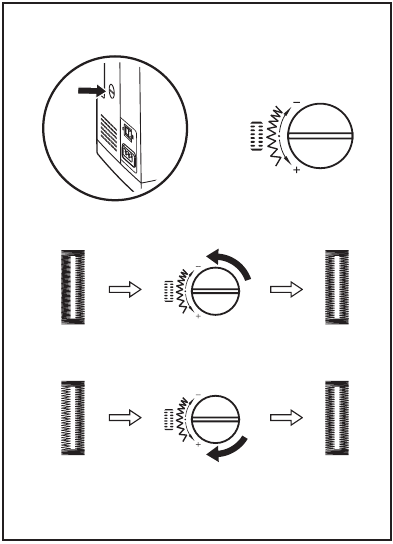

Balans linker- en rechterkant voor knoopsgat

De steekdichtheid aan de rechter- en linkerkant van het knoopsgat kan worden aangepast met de knoopsgatbalansregelaar.

Deze knop moet meestal in een neutrale positie staan (tussen "+" en "—")

Als de steken aan de linkerkant van het knoopsgat te dicht bij elkaar staan, draait u de knop naar links (+).
* Het draaien van de knop naar links opent de linkerkant.

Als de steken aan de linkerkant van het knoopsgat te open zijn, draait u de knop naar rechts (—).
* Het draaien van de knop naar rechts sluit de linkerkant.

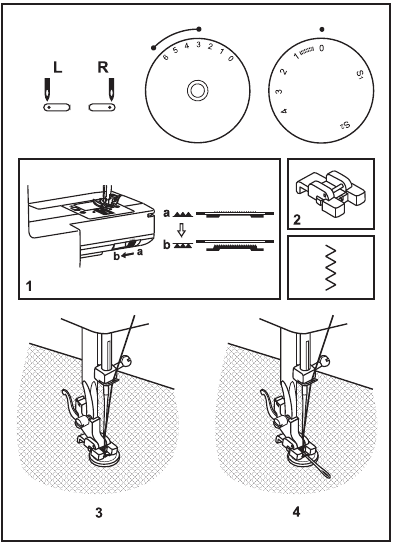

Knoppen aannaaien

Verplaats de transporteurverzinker naar de rechterkant om de transporteur te laten zakken. (1)

Verwissel de universele voet voor de knoopaanzetvoet. (2) Stel de steeklengte in op "0".

Plaats de knoop en de stof onder de knoopaanzetvoet, zoals weergegeven in (3).

Stel de machine in voor zigzagsteek en stel vervolgens de breedte in op nummer "3" "6". Draai aan het handwiel om te controleren of de naald netjes in de linker- en rechtergaatjes van de knoop gaat.
Pas de steekbreedte naar behoefte aan, afhankelijk van de afstand tussen de gaten van de knoop. Naai de knoop langzaam vast met ongeveer 10 steken. Til de naald uit de stof. Stel de machine weer in voor rechtstiksel en naai vervolgens een paar vastzetsteken om af te werken.

Als een schacht vereist is, plaatst u een stopnaald bovenop de knoop en naait u. Voor knopen met 4 gaten, naait u eerst door de voorste twee gaten, duwt u het werk naar voren en naait u vervolgens door de achterste twee gaten.

Algemene informatie

De verwijderbare verlengtafel installeren

Houd de verwijderbare verlengtafel horizontaal en duw deze in de richting van de pijl. (1)

Om de verlengtafel te verwijderen, trekt u deze naar links. De binnenkant van de verwijderbare verlengtafel kan worden gebruikt als een accessoiredoos.

Om te openen, klapt u deksel naar beneden zoals weergegeven. (2)

2

De naaivoetbeugel bevestigen

Til de persvoetstang (a) op met de persvoetlichter. Bevestig de naaivoetbeugel (b) zoals afgebeeld. (1)

De naaivoet bevestigen
Laat de naaivoetbeugel (b) zakken met behulp van de naaivoetlichter, totdat de uitsparing (c) zich direct boven de pin (d) bevindt. (2) De naaivoet (f) wordt automatisch ingeschakeld.

De naaivoet verwijderen
Til de naaivoet op met behulp van de naaivoetlichter. (3)
Til de hendel (e) op en de voet wordt losgekoppeld.

De rand-/quiltgeleider bevestigen
Bevestig de rand-/quiltgeleider (g) in de gleuf zoals afgebeeld. Pas naar wens aan voor zomen, plooien, quilten, enz. (4)

Let op: Zet de aan/uit-schakelaar op uit ("O") bij het uitvoeren van een van de bovenstaande handelingen!

Naald-/stof-/draadkaart

HANDLEIDING VOOR NAALD-, STOF- EN DRAADSELECTIE

Stem de naaldmaat af op de draadmaat en het gewicht van de stof.

NAALD-, STOFSELECTIE

Opmerking:

1. Voor de beste naairesultaten gebruikt u altijd originele SINGER®-naalden.
2. Vervang de naald regelmatig (ongeveer om de andere kledingstuk) en/of bij de eerste draadbreuk of overgeslagen steken.

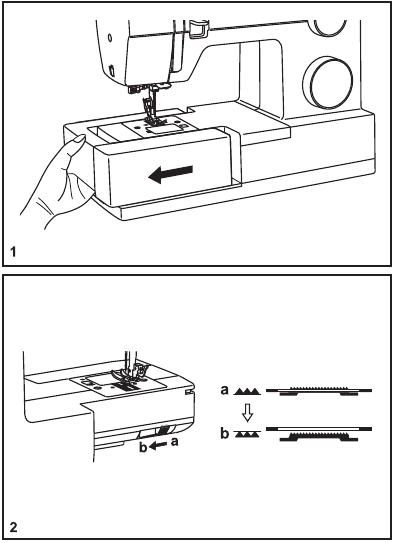

Hoe de transporteur te laten zakken

Houd voor gewoon naaien de transporteur omhoog, laat voor vrije borduurmotieven, het naaien van knopen en stoppen de transporteur zakken. Om de transporteur omhoog (a) en omlaag (b) te brengen. (2)

Naalden inbrengen en vervangen

Vervang de naald regelmatig, vooral als deze tekenen van slijtage vertoont en problemen veroorzaakt. Gebruik voor de beste naairesultaten altijd naalden van het merk SINGER@. Plaats de naald zoals afgebeeld als volgt:

1. Draai de naaldklem los en draai deze weer vast na het plaatsen van de nieuwe naald. (1)

2. De platte kant van de schacht moet naar achteren gericht zijn.

C/D. Steek de naald zo ver mogelijk omhoog.

Let op: Zet de aan/uit-schakelaar op uit ("O") voordat u de naald inbrengt of verwijdert.

Naalden moeten in perfecte staat zijn. (2)

Er kunnen problemen optreden met:

1. Gebogen naalden
2. Beschadigde punten
3. Stompe naalden

Gids voor probleemoplossing

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Deze huishoudelijke naaimachine is ontworpen om te voldoen aan IEC/EN 60335-2-28 en UL1594.

Bij het gebruik van een elektrisch apparaat moeten altijd elementaire veiligheidsmaatregelen worden gevolgd, waaronder de volgende:
Lees alle instructies voordat u deze huishoudelijke naaimachine gebruikt. Bewaar de instructies op een geschikte plaats in de buurt van de machine. Zorg ervoor dat u ze overhandigt als de machine aan een derde partij wordt gegeven.

Om het risico op elektrische schokken te verminderen:

• Een naaimachine mag nooit onbeheerd achtergelaten worden wanneer deze is aangesloten. Haal de stekker van deze naaimachine altijd direct na gebruik en voor het reinigen, verwijderen van deksels, smeren of het uitvoeren van andere gebruikersservice-aanpassingen die in de handleiding worden genoemd, uit het stopcontact.
• Het maximale vermogen van de LED-lamp is 0,3 W, de maximale spanning is DC 9 V. Als de lamp beschadigd is, mag u het product niet gebruiken en moet u het naar SINGER of een servicepunt sturen om het direct te laten repareren of vervangen.

• Om het risico op brandwonden, brand, elektrische schokken of letsel aan personen te verminderen:
• Niet laten gebruiken als speelgoed. Nauwlettend toezicht is noodzakelijk wanneer deze naaimachine wordt gebruikt door of in de buurt van kinderen.
• Gebruik deze naaimachine uitsluitend voor het beoogde gebruik zoals beschreven in deze handleiding. Gebruik uitsluitend aanbevolen accessoires van de fabrikant zoals vermeld in deze handleiding. Gebruik deze naaimachine nooit als het snoer of de stekker beschadigd is, als deze niet goed werkt, als deze is gevallen of beschadigd, of in het water is gevallen. Breng de naaimachine terug naar de dichtstbijzijnde erkende dealer of servicecentrum voor onderzoek, reparatie, elektrische of mechanische aanpassing.
• Gebruik de naaimachine nooit als er luchtopeningen zijn geblokkeerd. Houd de ventilatieopeningen van de naaimachine en de voetschakelaar vrij van ophoping van pluisjes, stof en losse stof.
• Houd vingers uit de buurt van alle bewegende delen. Speciale zorg is vereist rond de naaimachinenaald.
• Gebruik altijd de juiste naaldplaat. De verkeerde plaat kan ervoor zorgen dat de naald breekt.
• Gebruik geen verbogen naalden.
• Trek of duw niet aan de stof tijdens het naaien. Het kan de naald afbuigen waardoor deze kan breken.
• Draag een veiligheidsbril.
• Schakel de naaimachine uit ("O") wanneer u een aanpassing in het naaldgebied maakt, zoals het inrijgen van de naald, het vervangen van de naald, het inrijgen van de spoel of het vervangen van de naaivoet, enz.
• Laat nooit een voorwerp vallen of steek het in een opening.
• Niet buitenshuis gebruiken.
• Niet gebruiken waar spuitbussen (spray) worden gebruikt of waar zuurstof wordt toegediend.
• Om de verbinding te verbreken, zet u alle bedieningselementen in de uit-stand ("O") en haalt u vervolgens de stekker uit het stopcontact.
• Haal de stekker niet uit het stopcontact door aan het snoer te trekken. Om de stekker uit het stopcontact te halen, pakt u de stekker vast, niet het snoer.
• De voetschakelaar wordt gebruikt om de machine te bedienen. Vermijd het plaatsen van andere voorwerpen op de voetschakelaar.
• Gebruik de machine niet als deze nat is.
• Als de LED-lamp beschadigd of kapot is, moet deze worden vervangen door de fabrikant of zijn servicevertegenwoordiger of een vergelijkbaar gekwalificeerd persoon, om gevaar te voorkomen.
• Als het netsnoer dat is aangesloten op de voetschakelaar beschadigd is, moet deze worden vervangen door de fabrikant of zijn servicevertegenwoordiger of een vergelijkbaar gekwalificeerd persoon, om gevaar te voorkomen.
• Deze naaimachine is voorzien van dubbele isolatie. Gebruik uitsluitend identieke vervangingsonderdelen. Zie de instructies voor het onderhoud van dubbel geïsoleerde apparaten.

BEWAAR DEZE INSTRUCTIES

ONDERHOUD VAN DUBBEL GEÏSOLEERDE PRODUCTEN
In een dubbel geïsoleerd product zijn twee isolatiesystemen aangebracht in plaats van aarding. Een dubbel geïsoleerd product is niet voorzien van een aardingsaansluiting en er mag ook geen aardingsaansluiting aan het product worden toegevoegd. Onderhoud aan een dubbel geïsoleerd product vereist uiterste zorg en kennis van het systeem en mag uitsluitend worden uitgevoerd door gekwalificeerd servicepersoneel. Vervangingsonderdelen voor een dubbel geïsoleerd product moeten identiek zijn aan de onderdelen in het product. Een dubbel geïsoleerd product is gemarkeerd met de woorden "DUBBELE ISOLATIE" of "DUBBEL GEÏSOLEERD".

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

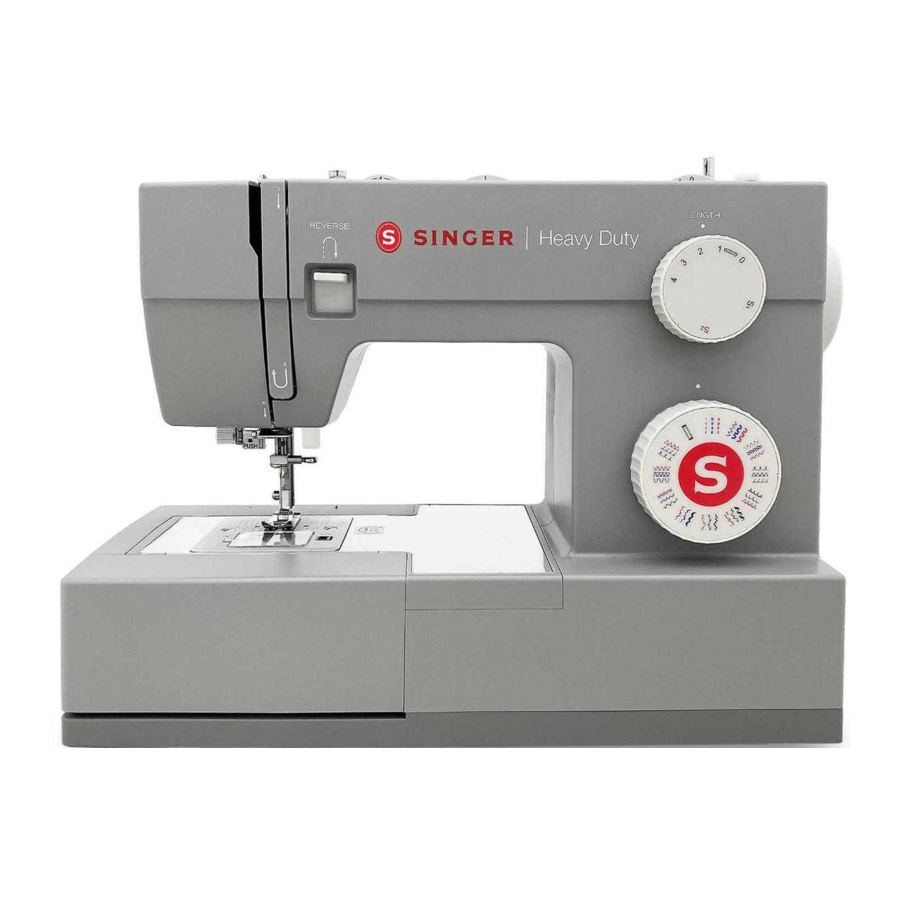

Download Singer HD6380M Handleiding

Beschikbare talen
