Brandstofsysteem diesel motor
-
Maak de turbocompressor (2) los van het uitlaatspruitstuk (3).

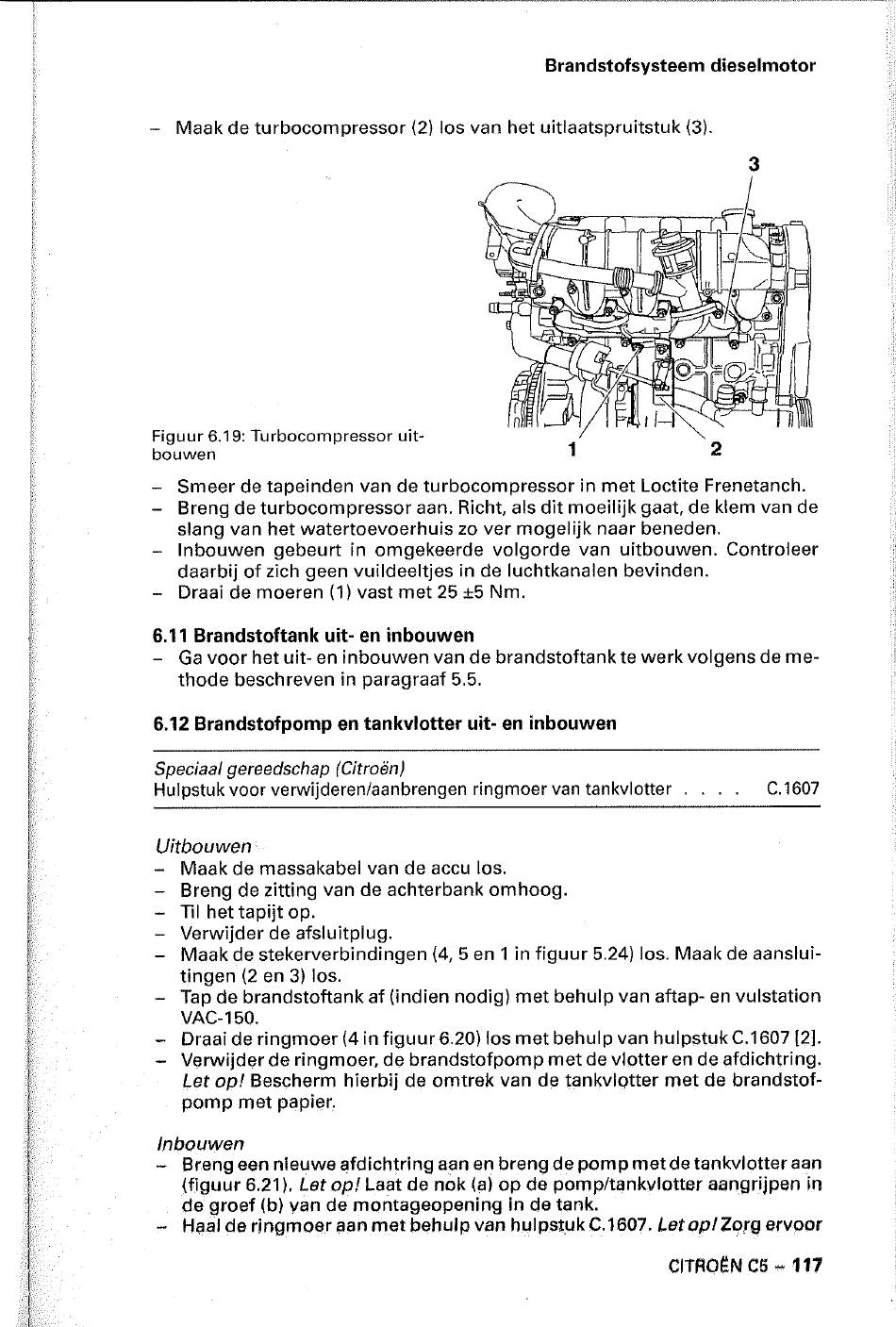

Figuur 6.19: Turbocompressor uit-
bouwen
3
-
Smeer de tapeinden van de turbocompressor in met Loctite Frenetanch.
-
Breng de turbocompressor aan. Richt, als dit moeilijk gaa!. de klem van de
slang van het watertoevoerhuis zo ver mogelijk naar beneden.
-
Inbouwen gebeurt in omgekeerde volgorde van uitbouwen. Controleer
daarbij of zich geen vuildeeltjes in de luchtkanalen bevinden.
-
Draai de moeren (1) vast met 25 ±5 Nm.
6.11 Brandstoftank uit- en inbouwen
-
Ga voor het uit- en inbouwen van de brandstoftank te werk volgens de me-
thode beschreven in paragraaf 5.5.
6.12 Brandstofpomp en tankvlotter uit- en inbouwen
Speciaa/ gereedschap (Citroen)
Hulpstuk voor verwijderen/aanbrengen ringmoer van tankvlotter
C.1607
Uitbouwen
-
Maak de massakabel van de accu los.
Breng de zitting van de achterbank omhoog.
Til het tapijt op.
Verwijder de afsluitplug.
Maak de stekerverbindingen (4, 5 en 1 in figuur 5.24) los. Maak de aanslui-
tingen (2 en 3) los.
Tap de brandstoftank af (indien nodig) met behulp van aftap- en vulstation
VAC-150.
Draai de ringmoer (4 in figuur 6.20) los met behulp van hulpstuk C.1607 [21.
Verwijder de ringmoer, de brandstofpomp met de
vi
otter en de afdichtring.
Let op! Bescherm hierbij de omtrek van de tankvlotter met de brandstof-
pomp met papier.
Inbouwen
-
Breng een nleuwe afdichtring aan en breng de pomp met de tankvlotter aan
(figuur 6.21). Let opt Laat de nok (a) op de pomp/tankvlotter aangrijpen in
de groef (b) van de montageopening In de tank.
-
Haal de ringmoer aan met behulp van hulpstukC.1607. LetoplZorg ervoor
CITROt:N C5 - 111
